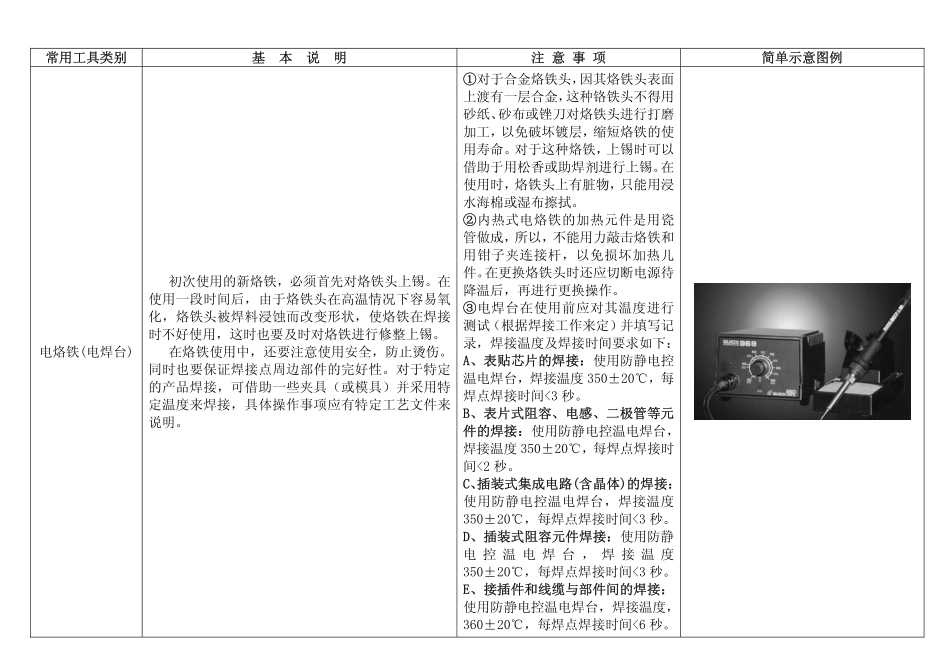

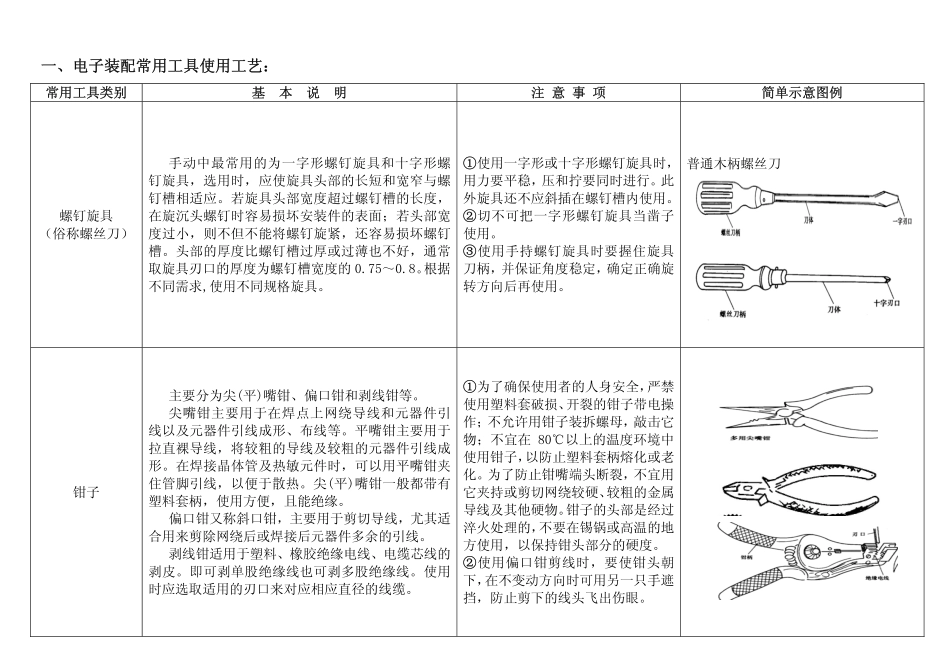

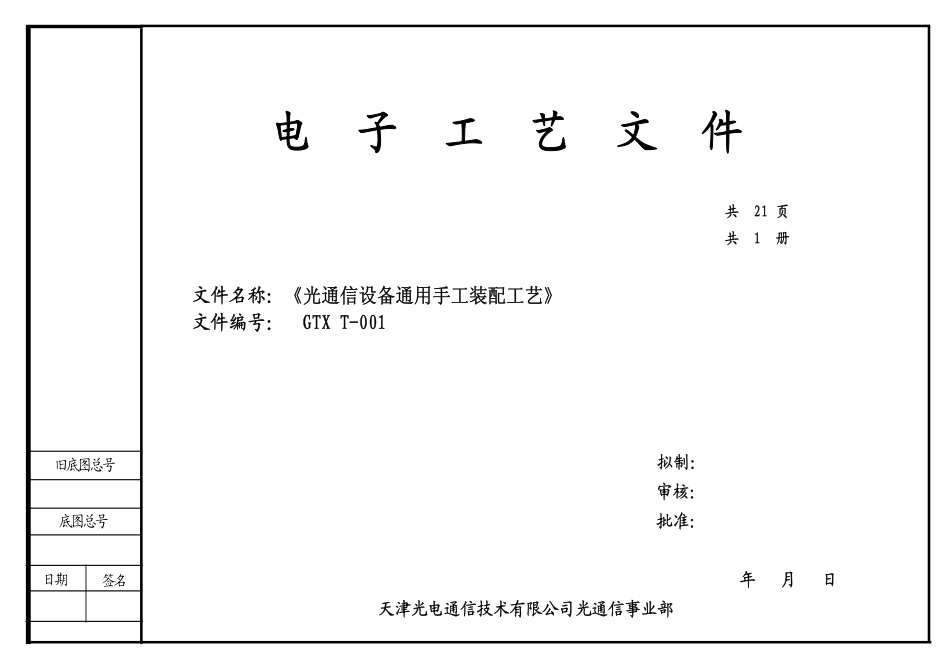

电子工艺文件共21页共1册文件名称：《光通信设备通用手工装配工艺》文件编号：GTXT-001拟制：审核：批准：年月日天津光电通信技术有限公司光通信事业部底图总号日期签名旧底图总号一、电子装配常用工具使用工艺：常用工具类别基本说明注意事项简单示意图例螺钉旋具（俗称螺丝刀）手动中最常用的为一字形螺钉旋具和十字形螺钉旋具，选用时，应使旋具头部的长短和宽窄与螺钉槽相适应。若旋具头部宽度超过螺钉槽的长度，在旋沉头螺钉时容易损坏安装件的表面；若头部宽度过小，则不但不能将螺钉旋紧，还容易损坏螺钉槽。头部的厚度比螺钉槽过厚或过薄也不好，通常取旋具刃口的厚度为螺钉槽宽度的0.75～0.8。根据不同需求,使用不同规格旋具。①使用一字形或十字形螺钉旋具时，用力要平稳，压和拧要同时进行。此外旋具还不应斜插在螺钉槽内使用。②切不可把一字形螺钉旋具当凿子使用。③使用手持螺钉旋具时要握住旋具刀柄，并保证角度稳定，确定正确旋转方向后再使用。普通木柄螺丝刀钳子主要分为尖(平)嘴钳、偏口钳和剥线钳等。尖嘴钳主要用于在焊点上网绕导线和元器件引线以及元器件引线成形、布线等。平嘴钳主要用于拉直裸导线，将较粗的导线及较粗的元器件引线成形。在焊接晶体管及热敏元件时，可以用平嘴钳夹住管脚引线，以便于散热。尖(平)嘴钳一般都带有塑料套柄，使用方便，且能绝缘。偏口钳又称斜口钳，主要用于剪切导线，尤其适合用来剪除网绕后或焊接后元器件多余的引线。剥线钳适用于塑料、橡胶绝缘电线、电缆芯线的剥皮。即可剥单股绝缘线也可剥多股绝缘线。使用时应选取适用的刃口来对应相应直径的线缆。①为了确保使用者的人身安全，严禁使用塑料套破损、开裂的钳子带电操作；不允许用钳子装拆螺母，敲击它物；不宜在80℃以上的温度环境中使用钳子，以防止塑料套柄熔化或老化。为了防止钳嘴端头断裂，不宜用它夹持或剪切网绕较硬、较粗的金属导线及其他硬物。钳子的头部是经过淬火处理的，不要在锡锅或高温的地方使用，以保持钳头部分的硬度。②使用偏口钳剪线时，要使钳头朝下，在不变动方向时可用另一只手遮挡，防止剪下的线头飞出伤眼。常用工具类别基本说明注意事项简单示意图例电烙铁(电焊台)初次使用的新烙铁，必须首先对烙铁头上锡。在使用一段时间后，由于烙铁头在高温情况下容易氧化，烙铁头被焊料浸蚀而改变形状，使烙铁在焊接时不好使用，这时也要及时对烙铁进行修整上锡。在烙铁使用中，还要注意使用安全，防止烫伤。同时也要保证焊接点周边部件的完好性。对于特定的产品焊接，可借助一些夹具（或模具）并采用特定温度来焊接，具体操作事项应有特定工艺文件来说明。①对于合金烙铁头，因其烙铁头表面上渡有一层合金，这种铬铁头不得用砂纸、砂布或锉刀对烙铁头进行打磨加工，以免破坏镀层，缩短烙铁的使用寿命。对于这种烙铁，上锡时可以借助于用松香或助焊剂进行上锡。在使用时，烙铁头上有脏物，只能用浸水海棉或湿布擦拭。②内热式电烙铁的加热元件是用瓷管做成，所以，不能用力敲击烙铁和用钳子夹连接杆，以免损坏加热儿件。在更换烙铁头时还应切断电源待降温后，再进行更换操作。③电焊台在使用前应对其温度进行测试（根据焊接工作来定）并填写记录，焊接温度及焊接时间要求如下：A、表贴芯片的焊接：使用防静电控温电焊台，焊接温度350±20℃，每焊点焊接时间<3秒。B、表片式阻容、电感、二极管等元件的焊接：使用防静电控温电焊台，焊接温度350±20℃，每焊点焊接时间<2秒。C、插装式集成电路(含晶体)的焊接：使用防静电控温电焊台，焊接温度350±20℃，每焊点焊接时间<3秒。D、插装式阻容元件焊接：使用防静电控温电焊台，焊接温度350±20℃，每焊点焊接时间<3秒。E、接插件和线缆与部件间的焊接：使用防静电控温电焊台，焊接温度，360±20℃，每焊点焊接时间<6秒。常用工具类别基本说明注意事项简单示意图例镊子镊子有端部较宽的医用镊子和头部尖细的普通镊子两种，其主要作用是用来夹持物体。端部较宽的医用镊子可夹持较大的物体，而头部尖细的普通镊子，适合夹持细小物体。在焊接时，用镊子夹持导线或元器件，以防止移动。对镊子的要求是弹性强，...
