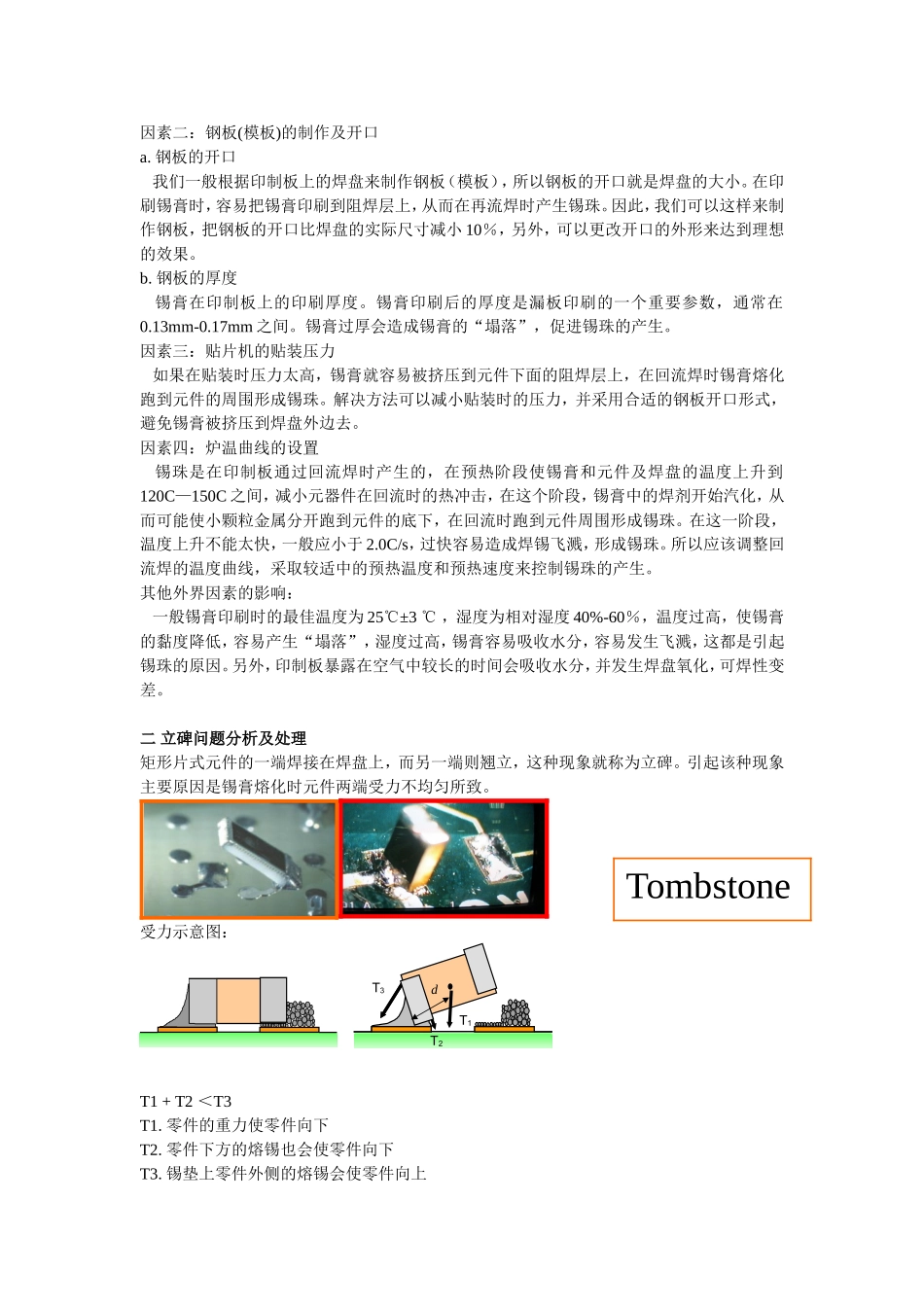

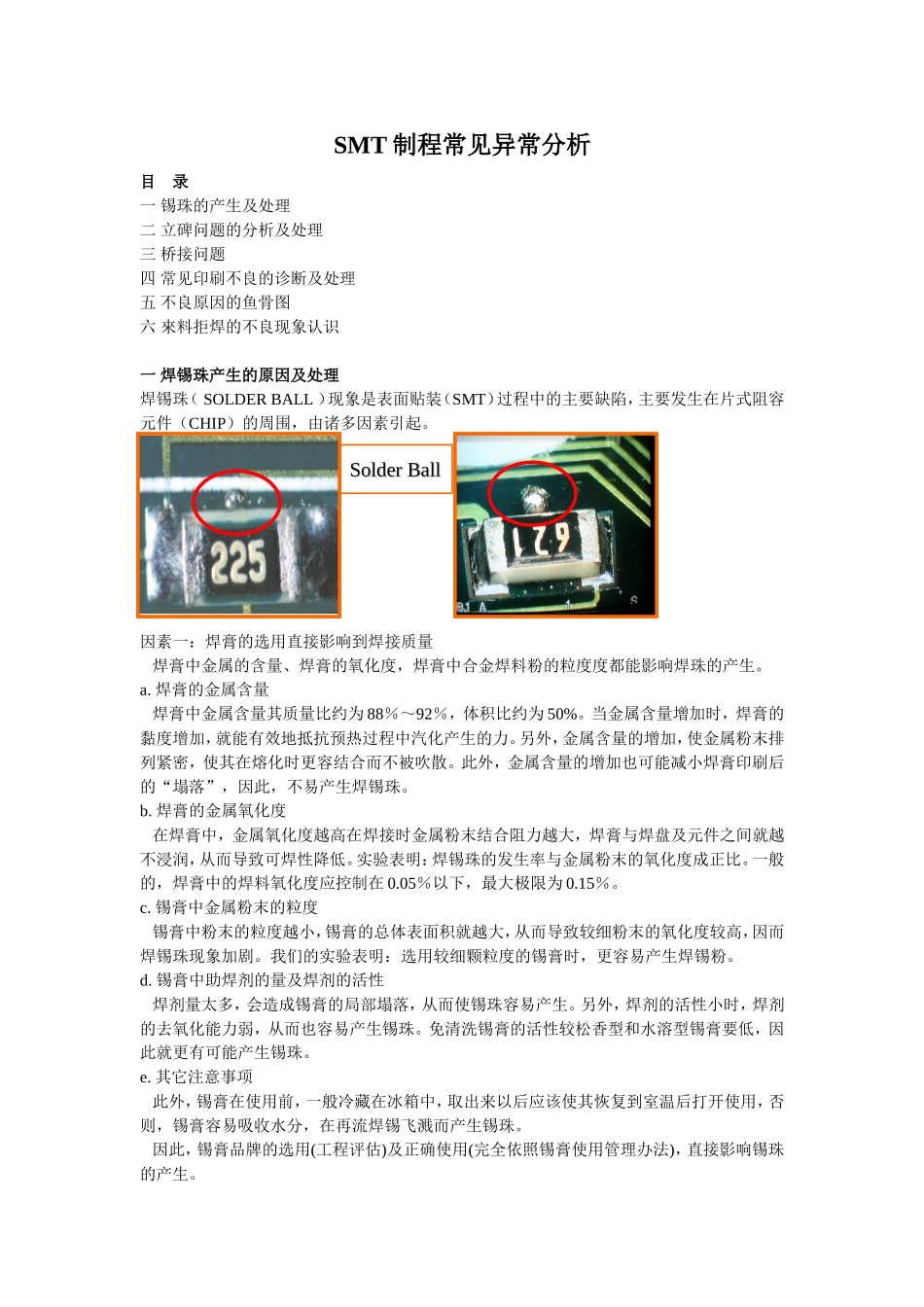

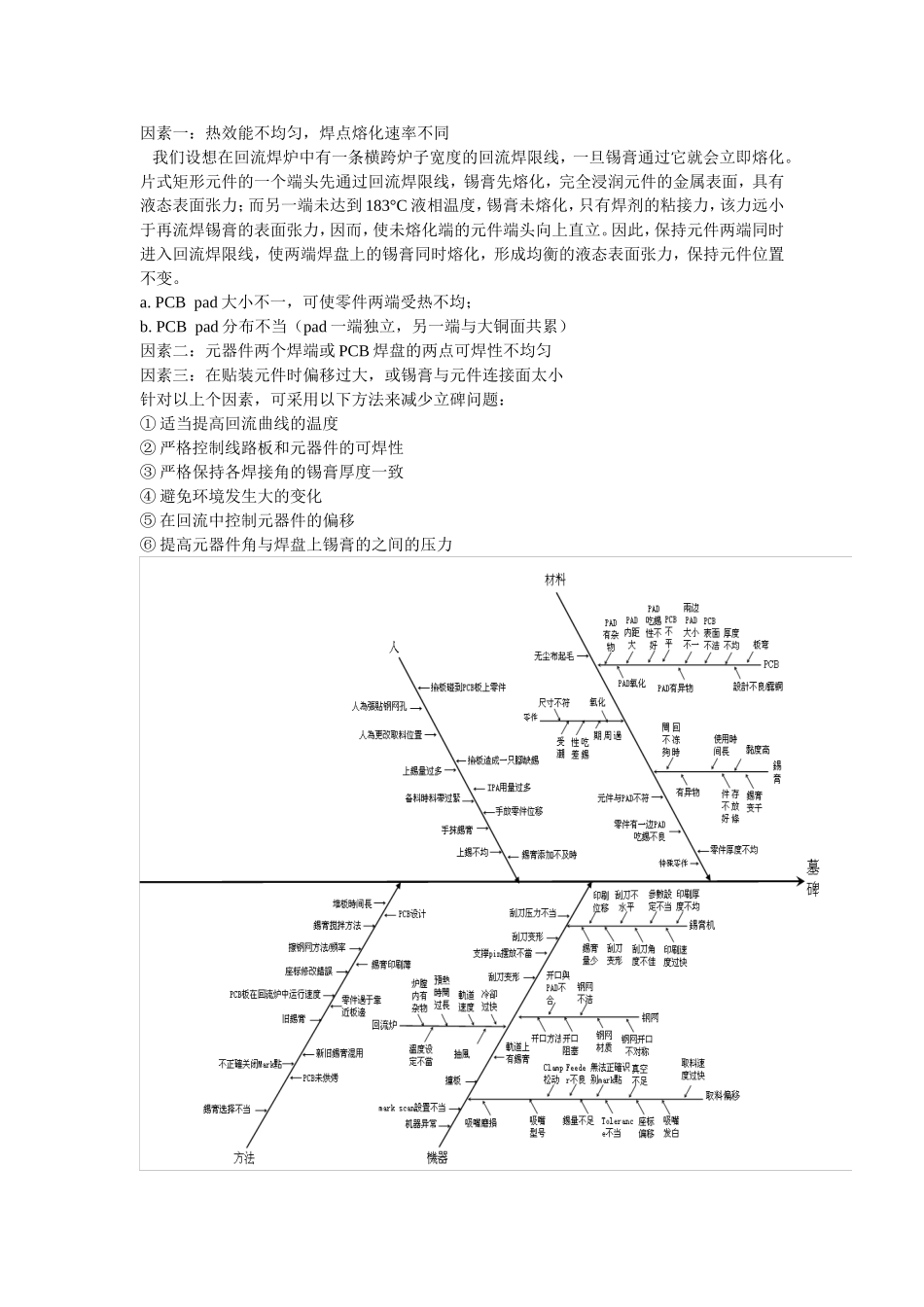

SMT制程常见异常分析目录一锡珠的产生及处理二立碑问题的分析及处理三桥接问题四常见印刷不良的诊断及处理五不良原因的鱼骨图六來料拒焊的不良现象认识一焊锡珠产生的原因及处理焊锡珠（SOLDERBALL）现象是表面贴装（SMT）过程中的主要缺陷，主要发生在片式阻容元件（CHIP）的周围，由诸多因素引起。因素一：焊膏的选用直接影响到焊接质量焊膏中金属的含量、焊膏的氧化度，焊膏中合金焊料粉的粒度度都能影响焊珠的产生。a.焊膏的金属含量焊膏中金属含量其质量比约为88％～92％，体积比约为50%。当金属含量增加时，焊膏的黏度增加，就能有效地抵抗预热过程中汽化产生的力。另外，金属含量的增加，使金属粉末排列紧密，使其在熔化时更容结合而不被吹散。此外，金属含量的增加也可能减小焊膏印刷后的“塌落”，因此，不易产生焊锡珠。b.焊膏的金属氧化度在焊膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，焊膏与焊盘及元件之间就越不浸润，从而导致可焊性降低。实验表明：焊锡珠的发生率与金属粉末的氧化度成正比。一般的，焊膏中的焊料氧化度应控制在0.05％以下，最大极限为0.15％。c.锡膏中金属粉末的粒度锡膏中粉末的粒度越小，锡膏的总体表面积就越大，从而导致较细粉末的氧化度较高，因而焊锡珠现象加剧。我们的实验表明：选用较细颗粒度的锡膏时，更容易产生焊锡粉。d.锡膏中助焊剂的量及焊剂的活性焊剂量太多，会造成锡膏的局部塌落，从而使锡珠容易产生。另外，焊剂的活性小时，焊剂的去氧化能力弱，从而也容易产生锡珠。免清洗锡膏的活性较松香型和水溶型锡膏要低，因此就更有可能产生锡珠。e.其它注意事项此外，锡膏在使用前，一般冷藏在冰箱中，取出来以后应该使其恢复到室温后打开使用，否则，锡膏容易吸收水分，在再流焊锡飞溅而产生锡珠。因此，锡膏品牌的选用(工程评估)及正确使用(完全依照锡膏使用管理办法)，直接影响锡珠的产生。SolderBallSolderBall因素二：钢板(模板)的制作及开口a.钢板的开口我们一般根据印制板上的焊盘来制作钢板（模板），所以钢板的开口就是焊盘的大小。在印刷锡膏时，容易把锡膏印刷到阻焊层上，从而在再流焊时产生锡珠。因此，我们可以这样来制作钢板，把钢板的开口比焊盘的实际尺寸减小10％，另外，可以更改开口的外形来达到理想的效果。b.钢板的厚度锡膏在印制板上的印刷厚度。锡膏印刷后的厚度是漏板印刷的一个重要参数，通常在0.13mm-0.17mm之间。锡膏过厚会造成锡膏的“塌落”，促进锡珠的产生。因素三：贴片机的贴装压力如果在贴装时压力太高，锡膏就容易被挤压到元件下面的阻焊层上，在回流焊时锡膏熔化跑到元件的周围形成锡珠。解决方法可以减小贴装时的压力，并采用合适的钢板开口形式，避免锡膏被挤压到焊盘外边去。因素四：炉温曲线的设置锡珠是在印制板通过回流焊时产生的，在预热阶段使锡膏和元件及焊盘的温度上升到120C—150C之间，减小元器件在回流时的热冲击，在这个阶段，锡膏中的焊剂开始汽化，从而可能使小颗粒金属分开跑到元件的底下，在回流时跑到元件周围形成锡珠。在这一阶段，温度上升不能太快，一般应小于2.0C/s，过快容易造成焊锡飞溅，形成锡珠。所以应该调整回流焊的温度曲线，采取较适中的预热温度和预热速度来控制锡珠的产生。其他外界因素的影响：一般锡膏印刷时的最佳温度为25℃±3℃，湿度为相对湿度40%-60％，温度过高，使锡膏的黏度降低，容易产生“塌落”，湿度过高，锡膏容易吸收水分，容易发生飞溅，这都是引起锡珠的原因。另外，印制板暴露在空气中较长的时间会吸收水分，并发生焊盘氧化，可焊性变差。二立碑问题分析及处理矩形片式元件的一端焊接在焊盘上，而另一端则翘立，这种现象就称为立碑。引起该种现象主要原因是锡膏熔化时元件两端受力不均匀所致。受力示意图：T1+T2＜T3T1.零件的重力使零件向下T2.零件下方的熔锡也会使零件向下T3.锡垫上零件外侧的熔锡会使零件向上T1T3dT2Tombstone因素一：热效能不均匀，焊点熔化速率不同我们设想在回流焊炉中有一条横跨炉子宽度的回流焊限线，一旦锡膏通过它就会立即熔化。片式矩形元件的一个端头先通过回流焊限线，锡膏先熔化，完全浸润元件的...
