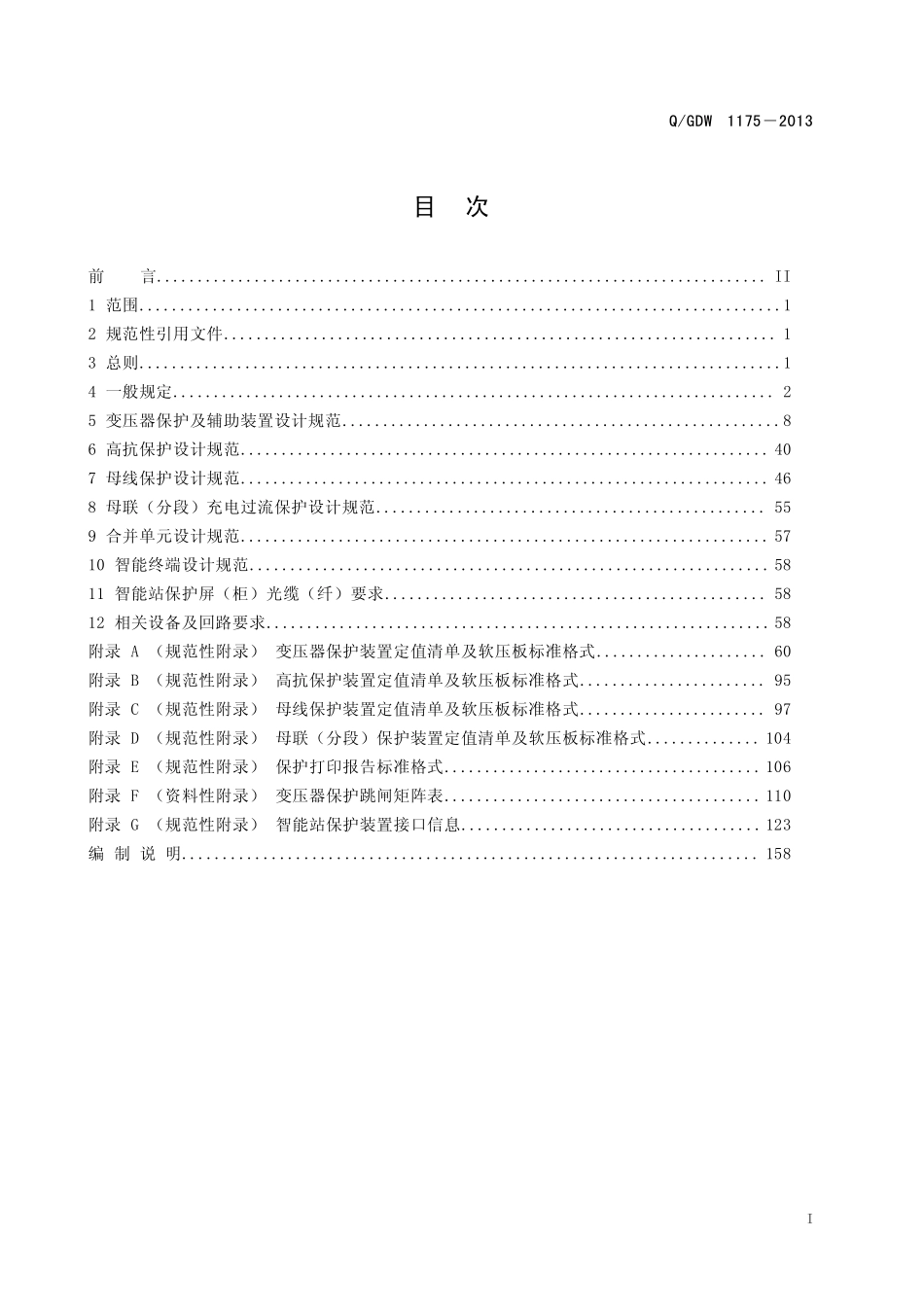

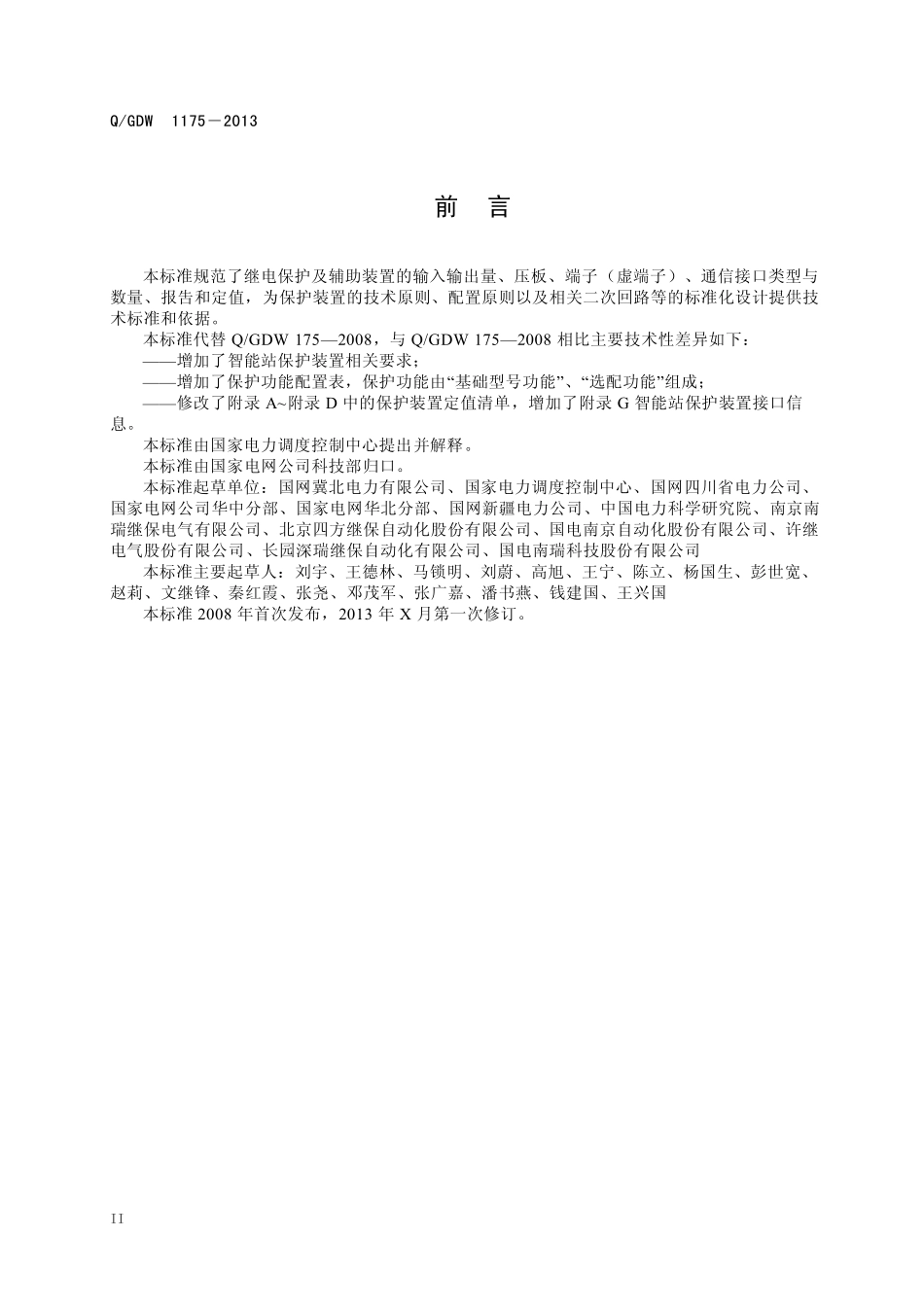

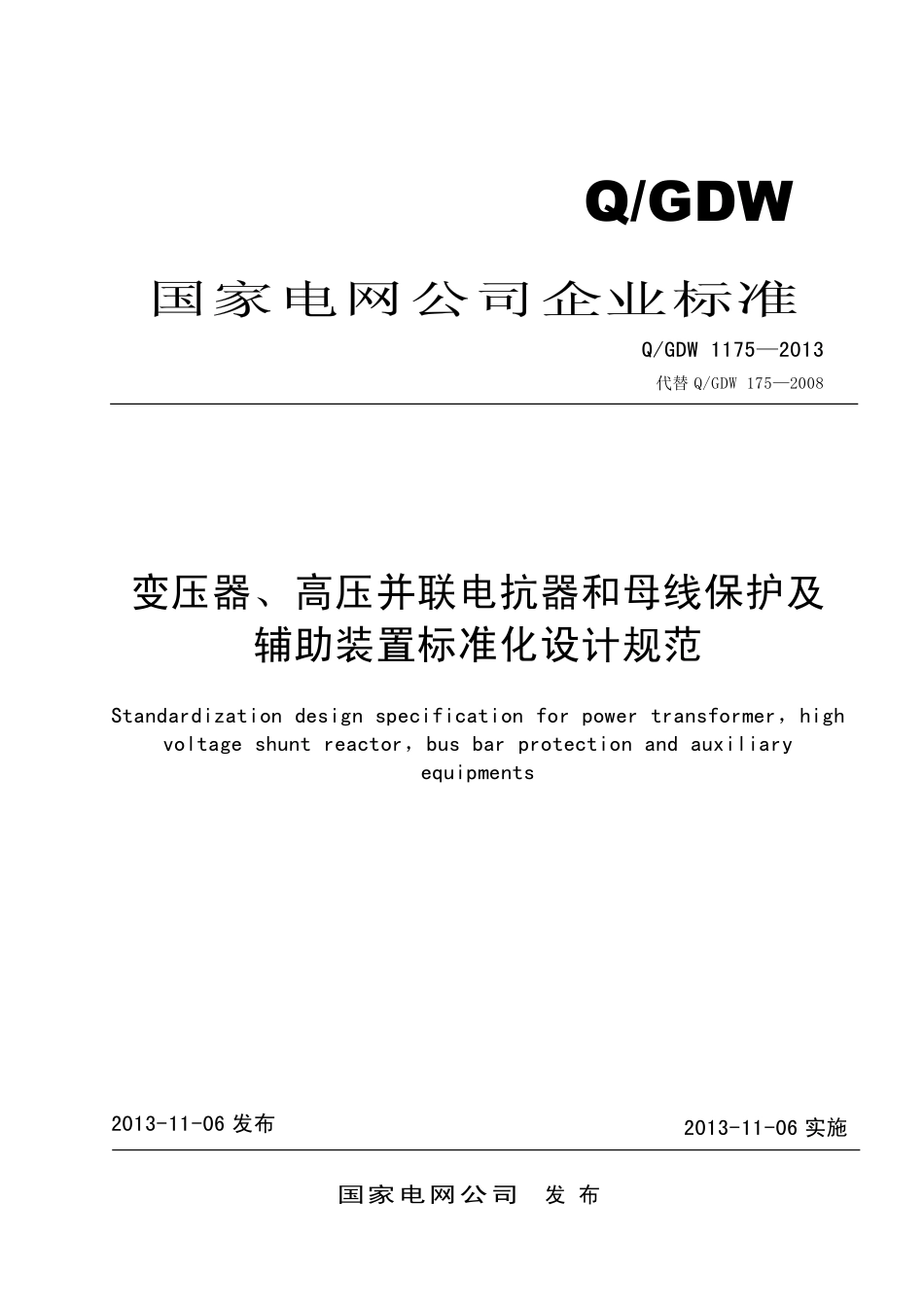

国家电网公司企业标准Q/GDW1175—2013代替Q/GDW175—2008变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Standardizationdesignspecificationforpowertransformer，highvoltageshuntreactor，busbarprotectionandauxiliaryequipments2013-11-06发布2013-11-06实施国家电网公司发布Q/GDWQ/GDW1175―2013I目次前言...........................................................................II1范围...............................................................................12规范性引用文件....................................................................13总则...............................................................................14一般规定..........................................................................25变压器保护及辅助装置设计规范......................................................86高抗保护设计规范.................................................................407母线保护设计规范.................................................................468母联（分段）充电过流保护设计规范................................................559合并单元设计规范.................................................................5710智能终端设计规范................................................................5811智能站保护屏（柜）光缆（纤）要求...............................................5812相关设备及回路要求..............................................................58附录A（规范性附录）变压器保护装置定值清单及软压板标准格式.....................60附录B（规范性附录）高抗保护装置定值清单及软压板标准格式.......................95附录C（规范性附录）母线保护装置定值清单及软压板标准格式.......................97附录D（规范性附录）母联（分段）保护装置定值清单及软压板标准格式..............104附录E（规范性附录）保护打印报告标准格式.......................................106附录F（资料性附录）变压器保护跳闸矩阵表.......................................110附录G（规范性附录）智能站保护装置接口信息.....................................123编制说明.......................................................................158Q/GDW1175―2013II前言本标准规范了继电保护及辅助装置的输入输出量、压板、端子（虚端子）、通信接口类型与数量、报吿和定值，为保护装置的技术原则、配置原则以及相关二次回路等的标准化设计提供技术标准和依据。本标准代替Q/GDW175—2008，与Q/GDW175—2008相比主要技术性差异如下：——增加了智能站保护装置相关要求；——增加了保护功能配置表，保护功能由“基础型号功能”、“选配功能”组成；——修改了附录A~附录D中的保护装置定值清单，增加了附录G智能站保护装置接口信息。本标准由国家电力调度控制中心提出并解释。本标准由国家电网公司科技部归口。本标准起草单位：国网冀北电力有限公司、国家电力调度控制中心、国网四川省电力公司、国家电网公司华中分部、国家电网华北分部、国网新疆电力公司、中国电力科学研究院、南京南瑞继保电气有限公司、北京四方继保自动化股份有限公司、国电南京自动化股份有限公司、许继电气股份有限公司、长园深瑞继保自动化有限公司、国电南瑞科技股份有限公司本标准主要起草人：刘宇、王德林、马锁明、刘蔚、高旭、王宁、陈立、杨国生、彭世宽、赵莉、文继锋、秦红霞、张尧、邓茂军、张广嘉、潘书燕、钱建国、王兴国本标准2008年首次发布，2013年X月第一次修订。Q/GDW1175―20131变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范1范围本标准规定了220kV及以上电网的变压器、高压并联电抗器、母线和母联（分段）保护及相关设备的技术原则和设计准则。本标准适用于国家电网公司220kV及以上电压等级常规变电站（以下简称常规站）和智能变电站(以下...
