PES(T3多功能仪表T5多功能仪表)VIP免费

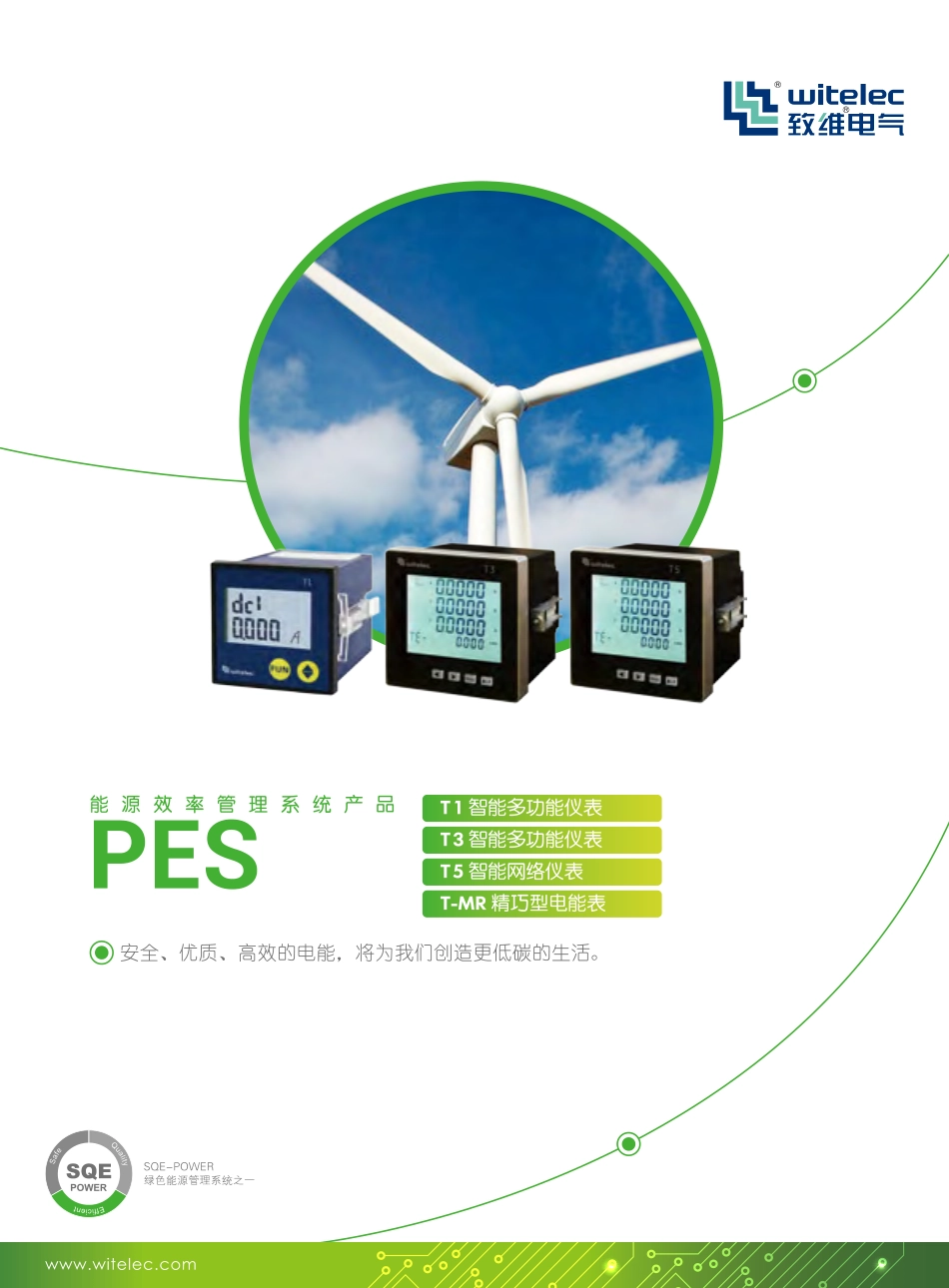

PES(T3多功能仪表T5多功能仪表)_第1页
1/24
PES(T3多功能仪表T5多功能仪表)_第2页
2/24

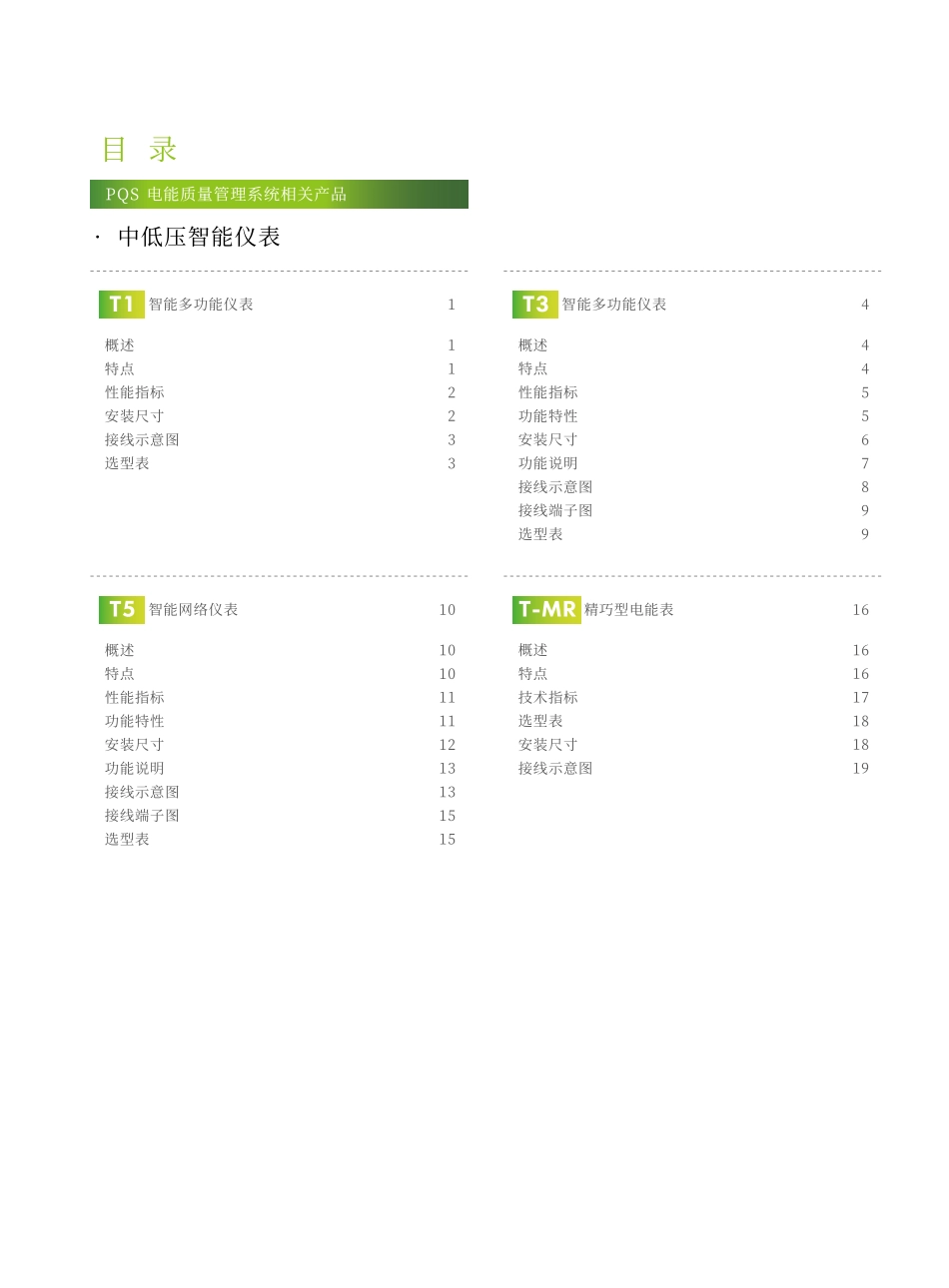

PES(T3多功能仪表T5多功能仪表)_第3页
3/24
·中低压智能仪表概述特点性能指标安装尺寸接线示意图选型表概述特点性能指标功能特性安装尺寸功能说明接线示意图接线端子图选型表概述特点性能指标功能特性安装尺寸功能说明接线示意图接线端子图选型表概述特点技术指标选型表安装尺寸接线示意图112233101011111213131515445567899161617181819智能多功能仪表14智能多功能仪表PQS电能质量管理系统相关产品目录智能网络仪表10精巧型电能表161概述T1系列产品由单相单功能电测仪表和多功能电测仪表两类组成,可测量电流和电压的电力参数,通过液晶屏直接显示测量结果。另可选配RS485通讯功能,实现后台监控或远程抄表系统的数据交换。特点·采用防静电面膜,薄膜式按键,防水、防尘。·所有尺寸按国标设计,维修更换方便。·卡式安装方式取代传统螺钉方式,安装简单、方便、牢固。·功能模块化设计,可自由组合,降低客户使用成本。·背光显示时间可调,数据可照客户要求的时间间隔自动循环显示。·仪表采用全数字化先进设计理念,符合信息时代潮流。·PT、CT变比可现场设置,避免变比定错返厂更换带来的时间周期影响。该系列仪表主要应用于低压供配电系统和中压配电系统等单相测量场合,具有性能稳定、测量精准、免维护等特点。现已广泛应用于各种开关柜、能源效率统计等电力设备中,可集成到各类控制系统、SCADA系统中、实现远程抄表等能源管理系统。中低压智能仪表2性能指标安装尺寸·电流输入额定值AC:1A、5A过负荷1.2倍额定值连续,10倍额定值≤1秒功耗<0.5VA(每相)测量形式True-RMS·电压输入网络单相额定值100V、380V过负荷长期过负荷1.2倍;短期过负荷2倍(60s)功耗<1VA(每相)测量形式True-RMS·工作电源电源范围AC:85V-265V,频率:50/60HzDC:90-300V功耗<3VA(不计附加功能)·扩展功能通讯接口RS485/Modbus协议·频率频率45~65Hz安装类型柜面安装高×宽×深尺寸48×48×90mm显示屏类型液晶显示端子类型拔插式开孔尺寸45x45mm建议:避免靠近可能产生强电磁干扰的系统。工作环境温度范围为:-10℃~+50℃环境湿度范围为5~70%(不结露)。·测量显示交流电流0.5级(可定制0.2级)交流电压0.5级(可定制0.2级)温度漂移系数<200ppm/℃(0~50℃)显示可编程设置、切换、循环,LCD显示·安全及环境工频耐压输入、输出、电源三者间>2kV绝缘强度输入、输出、电源对机壳>100MΩ工作温度-10~+50℃相对湿度年平均湿度<70%,平时最高允许85%,无腐蚀性气体极限工作温度-20~+60℃储存环境-40~+70℃·通讯数据接口形式RS485通讯地址1-247可设定,255为广播地址波特率600bps-38400bps可设定数据格式N.8.1无校验位,8位数据位,1位停止位字方式LEN=2为字方式通讯协议Modbus-RTU协议3接线示意图选型表单相交流表接线图·T1单相智能仪表产品选型·选型示例例:T1-A/50/R测量单相交流电流、二次电流额定值为5A,尺寸为48×48,附加带RS485通讯功能的单功能智能仪表。注:多功能测量值:单相交流电流、交流电压。T1-附加功能功能代码A:电流表R:RS485通讯V:电压表M:多功能/电流+电压0:无1:1A5:5A0:无1:100V2:380V测量电流测量电压4概述T3系列智能网络仪表可实现全面的三相电量测量、能量累计、开关量输入与网络通讯功能,而且增强了四象限电能计量。特点·金属外壳,抗干扰能力强。·所有尺寸按国标设计,维修更换方便。·仪表采用全数字先进设计理念,符合信息时代潮流。·PT、CT变比可现场设置,避免变比定错,返厂更换带来的供货周期影响。大屏幕、高清晰液晶显示充分满足客户的视觉要求,客户在微弱光线下亦能轻松查阅测量数据。人性化的操作方法使得用户可以在短时间内掌握。提供大窗口多行显示方式,显示画面可设定,也可循环显示。·大屏幕多行数据显示,轻松方便的数据阅读。·FSTN超大液晶屏,完美的视觉享受。·极简面板设计,操作界面友好。·通过EMC电磁兼容实验。·低功耗,实测功率<3W。·工业设计、宽温范围、可靠性高。中低压智能仪表5性能指标·电流输入电流互感器二次侧5A(1A规格工厂定制)负荷0.1VA过负荷2倍额定值连续10倍额定值1秒·电压输入额定值100V、380V持续过载560V(相电压)负荷<0.2VA·工作电源输...
