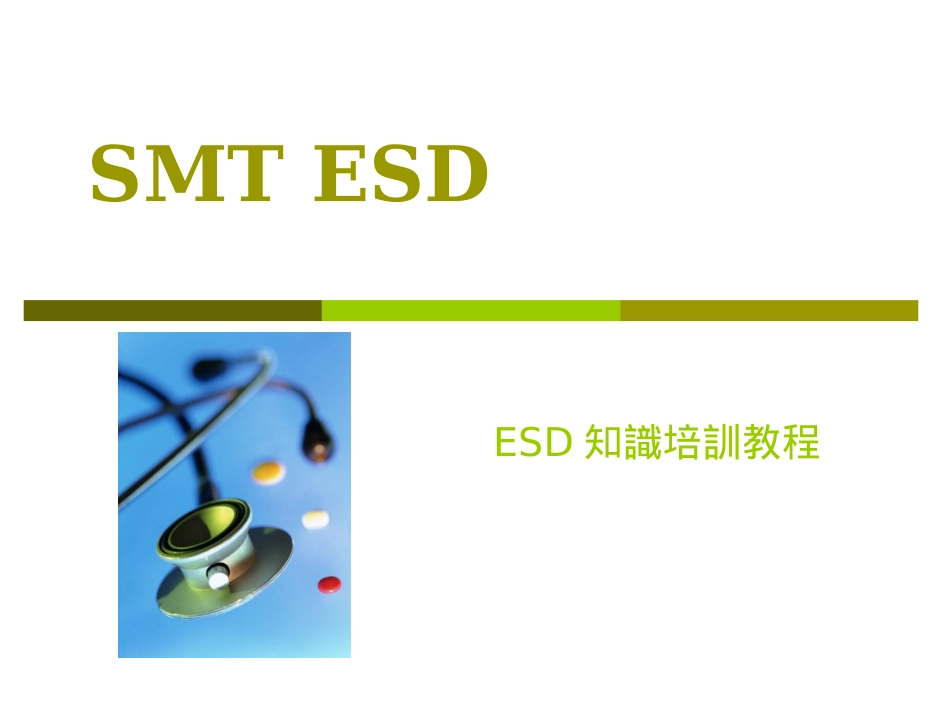

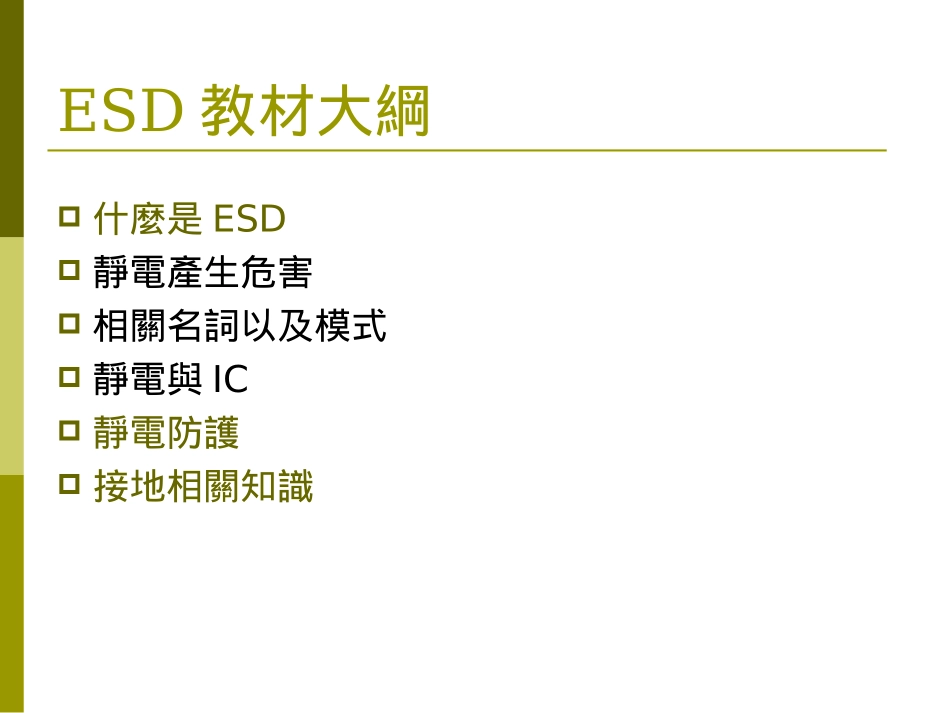

SMTESDESD知識培訓教程ESD教材大綱什麼是ESD靜電產生危害相關名詞以及模式靜電與IC靜電防護接地相關知識What’sESD？ESD(Electro-StaticDischarge,即静电释放)EMP(靜電放電所產生的電磁脈衝，頻譜寬度可達MHZ~GHZ)怎样能产生静电？1.摩擦电2.静电感应3.电容改变在日常生活中，可以从以下多方面感觉到静电—闪电—冬天在地垫上行走以及接触把手时的触电感—在冬天穿衣时所产生的噼啪声这些似乎对我们没有影响，但它对电子元件及电子线路板却有很大的冲击。電子工廠中常見的靜電產生源人員:未接地地板:塑膠地板或環氧樹脂地板椅子:木質、塑膠、或纖維質衣服:尼龍、一般布料工作檯面:磨光、油漆、及上臘包裝材料:一般塑膠材料其他:塑膠墊子、文件夾等任何可能產生摩擦的絕緣材料或未接地的導體靜電危害產生過程電荷分離電荷累積在設備上電荷累積在產品上電荷消散靜電放電靜電放電易爆性環境引燃您為何必須做靜電防護？半導體逐漸朝向體積更小、運算更快、容量更大發展，因此靜電放電可能對產品造成的損壞也漸行提高。除了ESD(ElectrostaticDischarge)導致的靜電傷害外，靜電還會導致ESA(ElectrostaticAttraction)、EMI(ElectromagneticInterference)致命現象。CleanRoom最怕的是ESA導致的表面污染物(Contamination)，一個4英吋晶圓負載1000V電荷時，1micron的微粒撞擊可產生撞擊力達830,000磅／平方英吋或148公噸／平方公分，遠超過使晶圓受損的程度。靜電對IC造成的傷害电子元件的损坏形式有两种完全失去功能1.器件不能操作2.约占受静电破坏元件的百分之十间歇性失去功能1.器件可以操作但性能不稳定，维修次数因而增加2.约占受静电破坏元件的百分之九十ESD相關專有名詞及定義Conductive導電材料:<105/單位面積ESD-Dissipative靜電消散材料：106~1011/單位面積Insulative絕緣體：>1012/單位面積C.G.P.：CommonGroundPoint共同接地點E.P.A.：ESDProtectedArea靜電防護區CECC00015-1：歐洲靜電防護規格ANSI/ESD-S20.20-1999美國靜電協會修訂版IEC:國際電工委員會ESD的三種模式1)HBM:HumanBodyModel2)MM:MachineModel3)CDM:ChargedDeviceModel靜電與IC(1)靜電像『細菌』一樣，看不見、摸不著、又無所不在。(2)靜電放電是IC元件的『隱形殺手』。(3)靜電放電最大的傷害不是立即將產品打壞，而是將產品“變成危險良品”。使得產品在客戶手中產生嚴重的可靠性問題，“或突然故障”的巨大災難！溼度與靜電的關係產生源濕度10-20%濕度65-90%走過地毯35,000伏1,500伏在乙烯塑料地板上行走12,000伏250伏在工作檯工作6,000伏100伏拿出塑膠條中的DIP晶片2,000伏200伏拿起一只塑膠套20,000伏1,200伏有尿胺泡沫墊的工作椅子18,000伏1,500伏*本表節錄自美國國防部,軍規手冊263.1980,表2及表3電子元件對靜電壓敏感度元件名稱耐靜電壓範圍RF-FETS(MICROWAVE)1-5VMR-HEADS5VPENTIUM5VV.MOS30V~1800VMOSFET100V~200VEPROM100VJ.FET140V~7000VSAW150V~500VOPAMP190V~2500VCMOS250V~3000VGaaSFET100V~300V在电子生产上进行静电防护，可免：1.增加成本2.减低质量3.引致客户不满而影响公司信誉遭受静电破坏从一个元件产生以后，一直到它损坏以前，所有的过程都受到静电的威胁。这一过程包括：元件制造：包含制造、切割、接线、检验到交货。印刷电路板：收货、验收、储存、插入、焊接、品管、包装到出货。设备制造：电路板验收、储存、装配、品管、出货。设备使用：收货、安装、试验、使用及保养。其中最主要而又容易疏忽的一点却是在元件的传送与运输的过程。靜電控制的五大基本方向訓練靜電安全區與包裝離子化接地稽核(Audits)與自我檢驗(SelfChecks)五種靜電基本消除法接地增加濕度使用抗靜電材料使用靜電消除器降低摩擦速度生產線ESD相關設備使用方法手環、腳環測試器離子風扇防靜電液表面阻抗測試器環境靜電壓測試器接地系統監視器手環與腳環手環的標準使用法手環的檢測有線式與無線式手環的比較腳環生產線流程的標準防護法進料:電子元件需以防靜電材...
