DS-5000系列数字存储示波器操作演示VIP免费

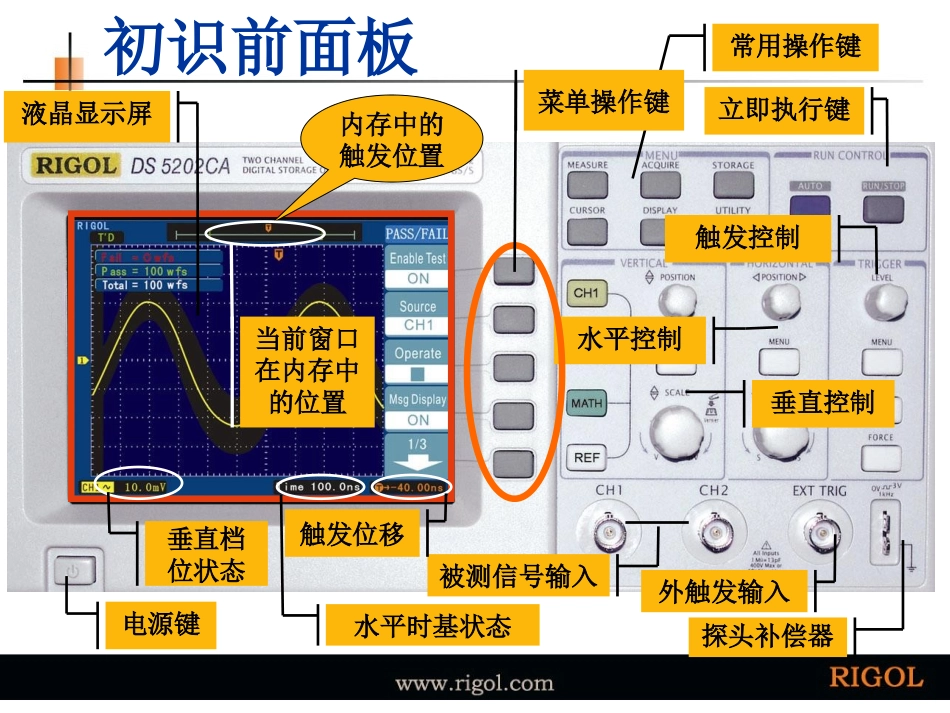

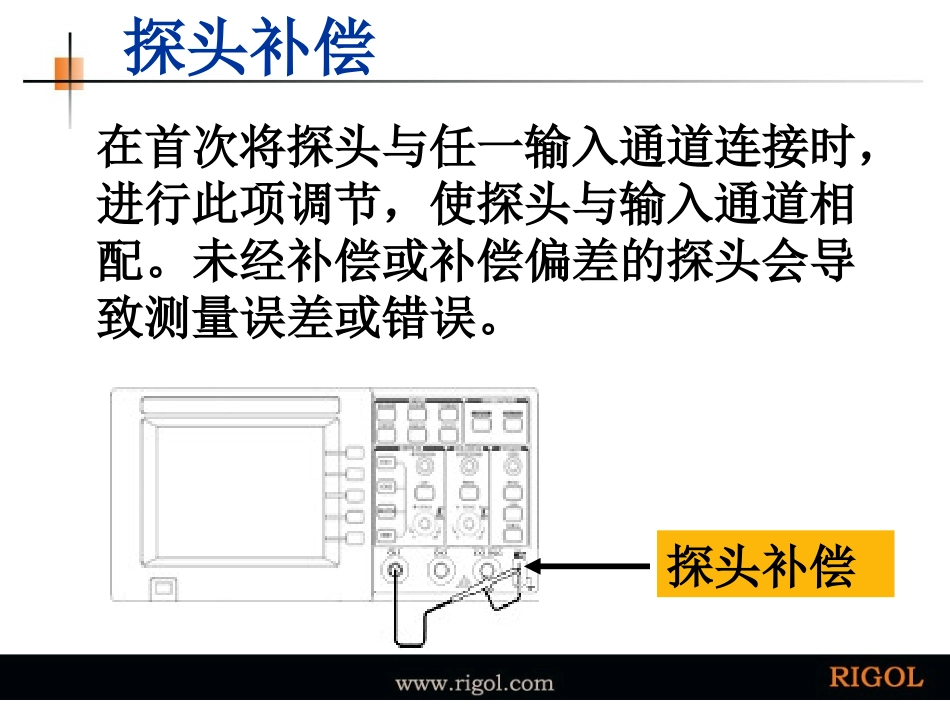

DS5000系列数字存储示波器操作演示初识前面板常用操作键立即执行键触发控制水平控制垂直控制探头补偿器外触发输入被测信号输入菜单操作键电源键液晶显示屏垂直档位状态水平时基状态触发位移内存中的触发位置当前窗口在内存中的位置探头补偿探头补偿在首次将探头与任一输入通道连接时，进行此项调节，使探头与输入通道相配。未经补偿或补偿偏差的探头会导致测量误差或错误。探头补偿改为10X将探头菜单衰减系数设定为10X，将探头上的开关设定为10X，并将示波器探头与通道1连接。如使用探头钩形头，应确保与探头接触紧密。将探头端部与探头补偿器的信号输出连接器相连，基准导线夹与探头补偿器的地线连接器相连，打开通道1，然后按AUTO探头补偿波形显示：补偿过度补偿正确补偿不足如必要用非金属质地的改锥调整探头上的可变电容，直到屏幕显示的波形如下图“补偿正确”。通道设置（以CH1为例）点击点击点击点击带宽限制演示探头衰减系数设置随系数改变而改变数字滤波演示点击点击滤波类型包括：对应的频率的上下限可调快捷键:按下SCALE钮通道设置（以CH1为例）档位调节演示点击反相演示输入阻抗设置点击输入阻抗为1MΩ或50Ω，50Ω设置5000系列有些型号具备，有些不具备，50Ω的设置可用于连接探头或要求50Ω终端阻抗的电路，但在一般情况下，出于安全的考虑，建议采用高阻输入（1MΩ）通道设置（以CH1为例）按OFF键关闭相应菜单数学运算数学运算（MATH）功能实现操作类型包括：A＋BA－BA×BA÷BFFT两通道可选MATH幅度运算波形的幅度可以通过垂直SCALE旋钮调整。幅度以百分比的形式显示，如上图左下角的状态显示。幅度的范围从0.1％至1000％以1－2－5的方式步进，即0.1％、0.2％、0.5％……1000%。点击关于FFT频谱分析使用FFT（快速傅立叶变换）数学运算可将时域（YT）时域信号转换成频率分量（频谱）。使用FFT可以方便地观察下列类型的信号：•测量系统中谐波含量和失真•表现直流电源中的噪声特性•分析振动*Rectangle*Hanning*Hamming*Blackman*Vrms*dBVrmsFFT操作技巧具有直流成分或偏差的信号会导致FFT波形成分的错误或偏差。为减少直流成分可以选择交流耦合方式。为减少重复或单次脉冲事件的随机噪声以及混叠频率成分，可设置示波器的获取模式为平均获取方式。如果在一个大的动态范围内显示FFT波形，建议使用dBVrms垂直刻度。dB刻度应用对数方式显示垂直幅度大小。FFT窗函数选择主要用于单频信号，寻找更高次谐波最好的幅度分辨，最差的频率分辨率。Blackman正弦、周期和窄带随机噪声。暂态或短脉冲，信号电平在此前后相差很大。与矩形窗比，具有较好的频率分辨率，较差的幅度分辨率。Hamming窗的频率分辨率稍好于Hanning窗。HanningHamming暂态或短脉冲，信号电平在此前后大致相等。频率非常相近的等幅正弦波。具有变化比较缓慢波谱的宽带随机噪声。最好的频率分辨，最差的幅度分辨率。与不加窗的状况基本类似。矩形(Rectangle)最合适的测量内容特点FFT窗REF功能实现点击设置参考波形与所测波形相比较从而判断故障原因选择参考通道保存波形作为参考通道数据源注若以X－Y方式存储波形，此存储不适用于参考波形。若参考波形状态下不能调整其水平位置和档位。MENU水平控制系统使用水平按钮可改变时基、触发位移、触发释抑。点击点击期望水平扩展部分经过水平扩展的部分延迟扫描时基可通过或移动和选择注延迟扫描分上下两个区域分别显示原波形和扩展后的波形，所以波形的显示幅度被压缩了一倍。如原来的垂直档位是10mV/div，进入延迟扫描以后，垂直档位将变为20mV/div。延迟扫描快捷键按下MENU水平控制系统X-Y方式李沙育图形点击CH1电压XYCH2电压注示波器在正常Y－T方式下可应用任意采样速率捕获波形。欲在X－Y方式下同样可以调整采样率和通道的垂直档位。以下功能在XY显示方式中不起作用自动测量模式光标测量模式参考或数学运算波形延迟扫描（Delayed）水平POSITION旋钮触发控制X－Y方式缺省的采样率是1MSa/s。一般情况下，将采样率适当降低，可以得到较好显示效果的李沙育图形。MENU水平控制系统触发释抑释抑时间触发位置点击改变释抑时间，直至波形稳定触发关闭触发释...
