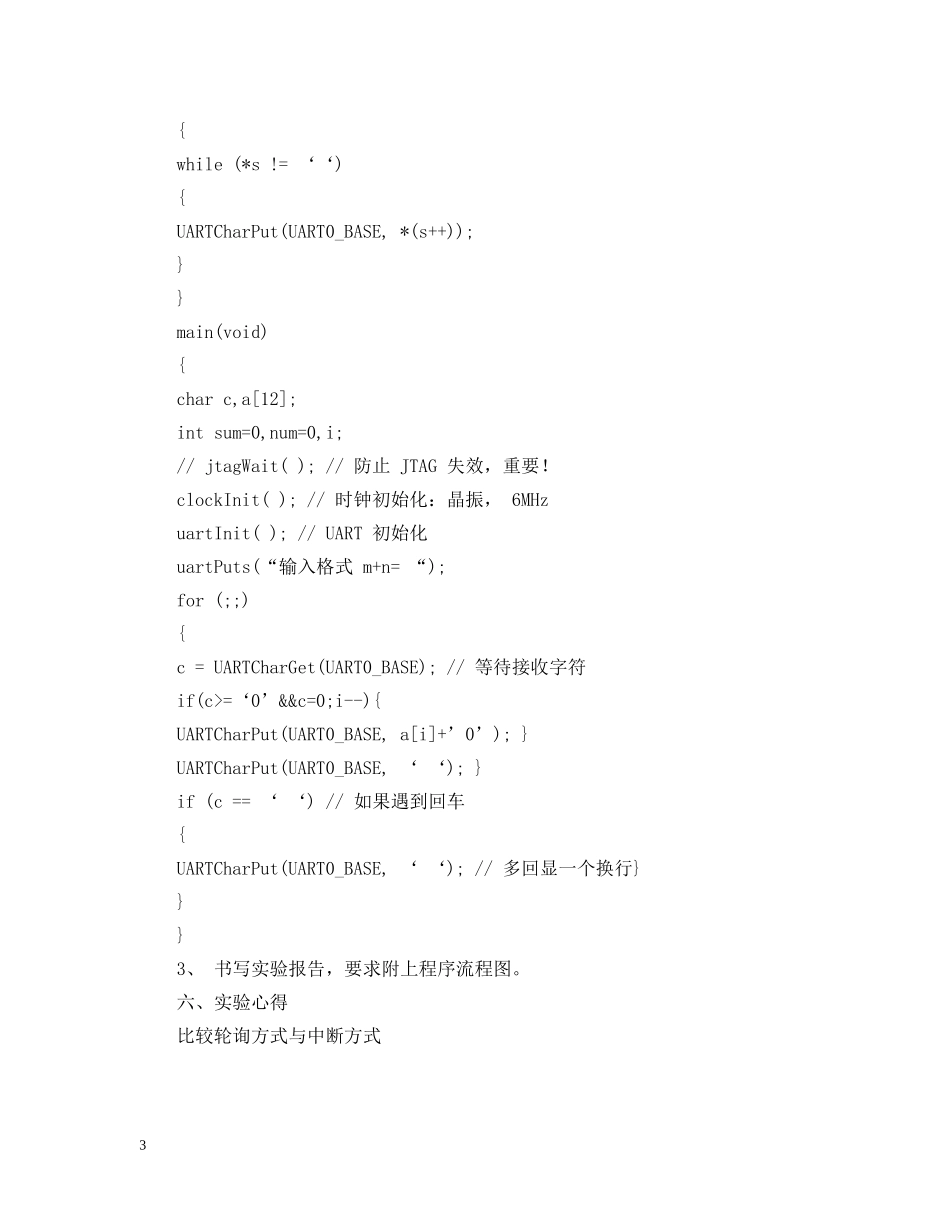

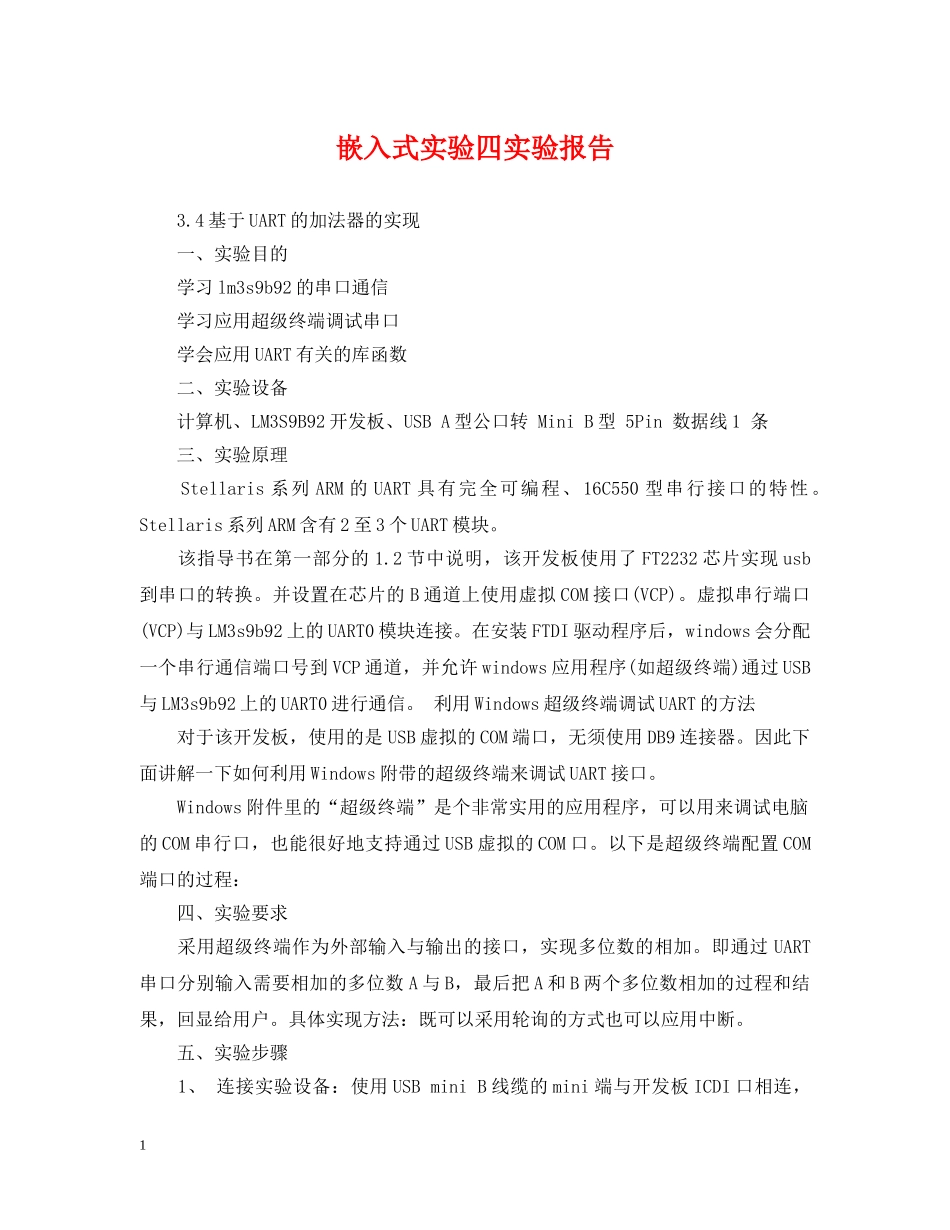

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。嵌入式实验四实验报告3.4基于UART的加法器的实现一、实验目的学习lm3s9b92的串口通信学习应用超级终端调试串口学会应用UART有关的库函数二、实验设备计算机、LM3S9B92开发板、USBA型公口转MiniB型5Pin数据线1条三、实验原理Stellaris系列ARM的UART具有完全可编程、16C550型串行接口的特性。Stellaris系列ARM含有2至3个UART模块。该指导书在第一部分的1.2节中说明，该开发板使用了FT2232芯片实现usb到串口的转换。并设置在芯片的B通道上使用虚拟COM接口(VCP)。虚拟串行端口(VCP)与LM3s9b92上的UART0模块连接。在安装FTDI驱动程序后，windows会分配一个串行通信端口号到VCP通道，并允许windows应用程序(如超级终端)通过USB与LM3s9b92上的UART0进行通信。利用Windows超级终端调试UART的方法对于该开发板，使用的是USB虚拟的COM端口，无须使用DB9连接器。因此下面讲解一下如何利用Windows附带的超级终端来调试UART接口。Windows附件里的“超级终端”是个非常实用的应用程序，可以用来调试电脑的COM串行口，也能很好地支持通过USB虚拟的COM口。以下是超级终端配置COM端口的过程：四、实验要求采用超级终端作为外部输入与输出的接口，实现多位数的相加。即通过UART串口分别输入需要相加的多位数A与B，最后把A和B两个多位数相加的过程和结果，回显给用户。具体实现方法：既可以采用轮询的方式也可以应用中断。五、实验步骤1、连接实验设备：使用USBminiB线缆的mini端与开发板ICDI口相连，1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。另一端接到PC机的USB插口上。2、根据实验要求编写、调试、运行程序。并要求在代码上附上相关的注释。#include#include“inc/hw_ints.h”#include“inc/hw_memmap.h”#include“inc/hw_types.h”#include“driverlib/debug.h”#include“driverlib/gpio.h”#include“driverlib/interrupt.h”#include“driverlib/sysctl.h”#include“driverlib/uart.h”#include“grlib/grlib.h”#include“drivers/kitronix320x240x16_ssd2119_8bit.h”#include“drivers/set_pinout.h”#include“systemInit.h”voiduartInit(void){SysCtlPeriEnable(SYSCTL_PERIPH_UART0);//使能UART模块SysCtlPeriEnable(SYSCTL_PERIPH_GPIOA);//使能RX/TX所在的GPIO端口GPIOPinTypeUART(GPIO_PORTA_BASE,//配置RX/TX所在管脚为GPIO_PIN_0|GPIO_PIN_1);//UART收发功能UARTConfigSet(UART0_BASE,//配置UART端口9600,//波特率：9600UART_CONFIG_WLEN_8|//数据位：8UART_CONFIG_STOP_ONE|//停止位：1UART_CONFIG_PAR_NONE);//校验位：无UARTEnable(UART0_BASE);//使能UART端口}voiduartPuts(constchar*s)2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。{while(*s!=‘‘){UARTCharPut(UART0_BASE,*(s++));}}main(void){charc,a[12];intsum=0,num=0,i;//jtagWait();//防止JTAG失效，重要！clockInit();//时钟初始化：晶振，6MHzuartInit();//UART初始化uartPuts(“输入格式m+n=“);for(;;){c=UARTCharGet(UART0_BASE);//等待接收字符if(c>=‘0’&&c=0;i--){UARTCharPut(UART0_BASE,a[i]+’0’);}UARTCharPut(UART0_BASE,‘‘);}if(c==‘‘)//如果遇到回车{UARTCharPut(UART0_BASE,‘‘);//多回显一个换行}}}3、书写实验报告，要求附上程序流程图。六、实验心得比较轮询方式与中断方式3
