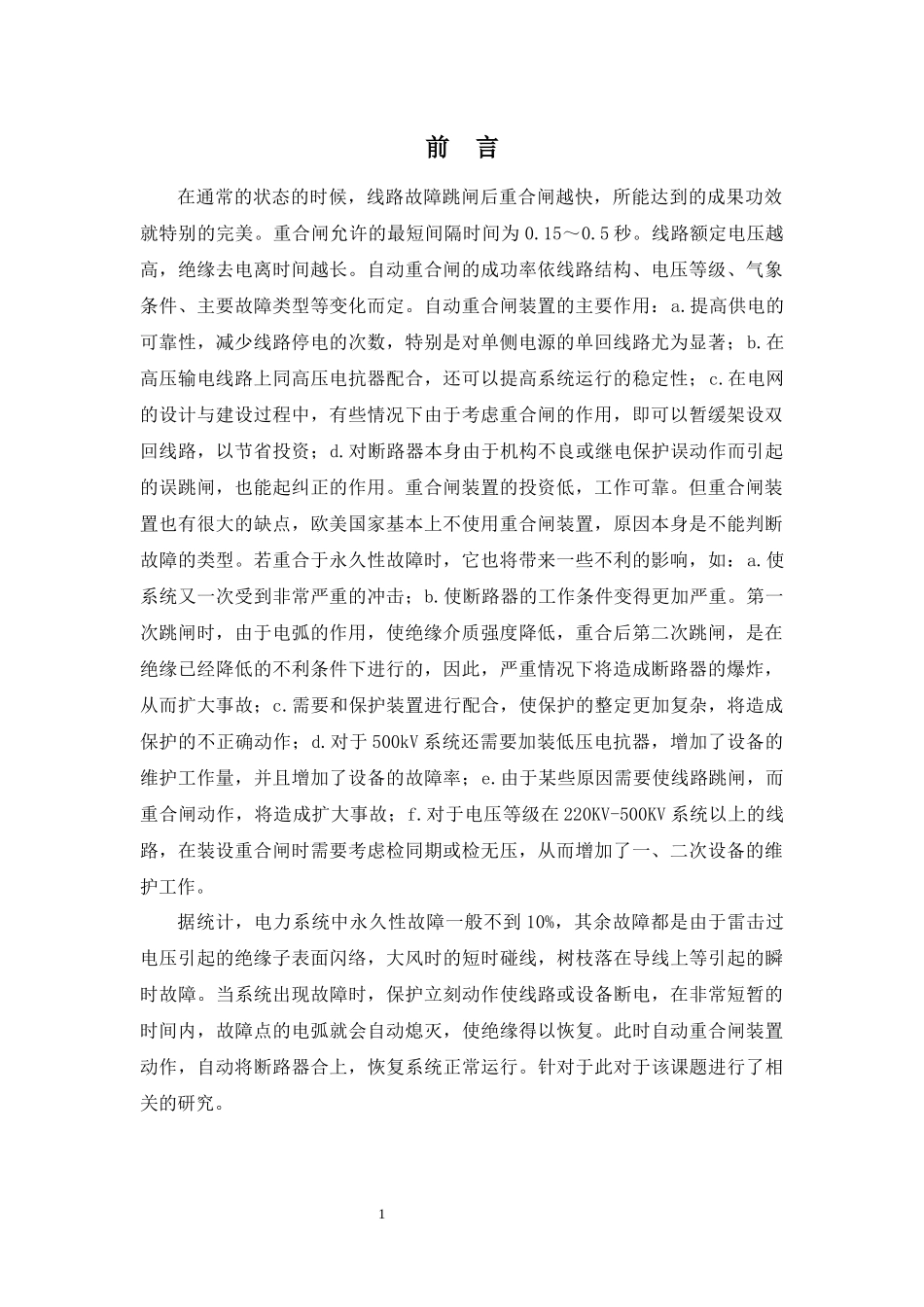

自动重合闸装置试验方案设计1前言在通常的状态的时候，线路故障跳闸后重合闸越快，所能达到的成果功效就特别的完美。重合闸允许的最短间隔时间为0.15～0.5秒。线路额定电压越高，绝缘去电离时间越长。自动重合闸的成功率依线路结构、电压等级、气象条件、主要故障类型等变化而定。自动重合闸装置的主要作用：a.提高供电的可靠性，减少线路停电的次数，特别是对单侧电源的单回线路尤为显著；b.在高压输电线路上同高压电抗器配合，还可以提高系统运行的稳定性；c.在电网的设计与建设过程中，有些情况下由于考虑重合闸的作用，即可以暂缓架设双回线路，以节省投资；d.对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。重合闸装置的投资低，工作可靠。但重合闸装置也有很大的缺点，欧美国家基本上不使用重合闸装置，原因本身是不能判断故障的类型。若重合于永久性故障时，它也将带来一些不利的影响，如：a.使系统又一次受到非常严重的冲击；b.使断路器的工作条件变得更加严重。第一次跳闸时，由于电弧的作用，使绝缘介质强度降低，重合后第二次跳闸，是在绝缘已经降低的不利条件下进行的，因此，严重情况下将造成断路器的爆炸，从而扩大事故；c.需要和保护装置进行配合，使保护的整定更加复杂，将造成保护的不正确动作；d.对于500kV系统还需要加装低压电抗器，增加了设备的维护工作量，并且增加了设备的故障率；e.由于某些原因需要使线路跳闸，而重合闸动作，将造成扩大事故；f.对于电压等级在220KV-500KV系统以上的线路，在装设重合闸时需要考虑检同期或检无压，从而增加了一、二次设备的维护工作。据统计，电力系统中永久性故障一般不到10%，其余故障都是由于雷击过电压引起的绝缘子表面闪络，大风时的短时碰线，树枝落在导线上等引起的瞬时故障。当系统出现故障时，保护立刻动作使线路或设备断电，在非常短暂的时间内，故障点的电弧就会自动熄灭，使绝缘得以恢复。此时自动重合闸装置动作，自动将断路器合上，恢复系统正常运行。针对于此对于该课题进行了相关的研究。2摘要自动重合闸装置（ZCH）又称自动重合器，是用于配电网自动化的一种智能化开关设备，它能够检测到故障电流、在给定时间内断开故障电流并能进行给定次数重合的一种“自具”能力的控制开关。所谓“自具”是只重合闸装置本身具有故障电流检测和操作顺序控制与执行的能力，无需附加继电保护装置和另外的操作电源，也不需要和外界通信。能够有效的保障电路线路的正常的运输。所以对于自动重合闸装置进行相关的研究是至关重要的。该设计了解继电保护，重合闸，重合闸装置作用，分类和基本要求的概念，利用双侧电源线路三相一次重合闸的计算方法，设计自动重合闸装置的试验方案。研究重合闸装置启动条件、充电条件，加深对自动重合闸装置后加速的理解；分析并优化当前运行中的重合闸的问题。推动重合闸装置在输电线路中的应用，提高工作人员的工作效率，促进电力系统的正确健康运转。关键词：自动重合装置；继电保护；试验3目录前言....................................................................................................................1摘要....................................................................................................................2第1章自动重合闸装置试验方案任务................................................................51.1试验目的..................................................................................................51.2自动重合闸装置试验的主要内容..........................................................5第2章自动重合闸装置信息咨询........................................................................62.1继电保护..................................................................................................62.1.1继电保护的原理及组成.......................................................................62.1.2继电保护的任务和基本要求.........................
