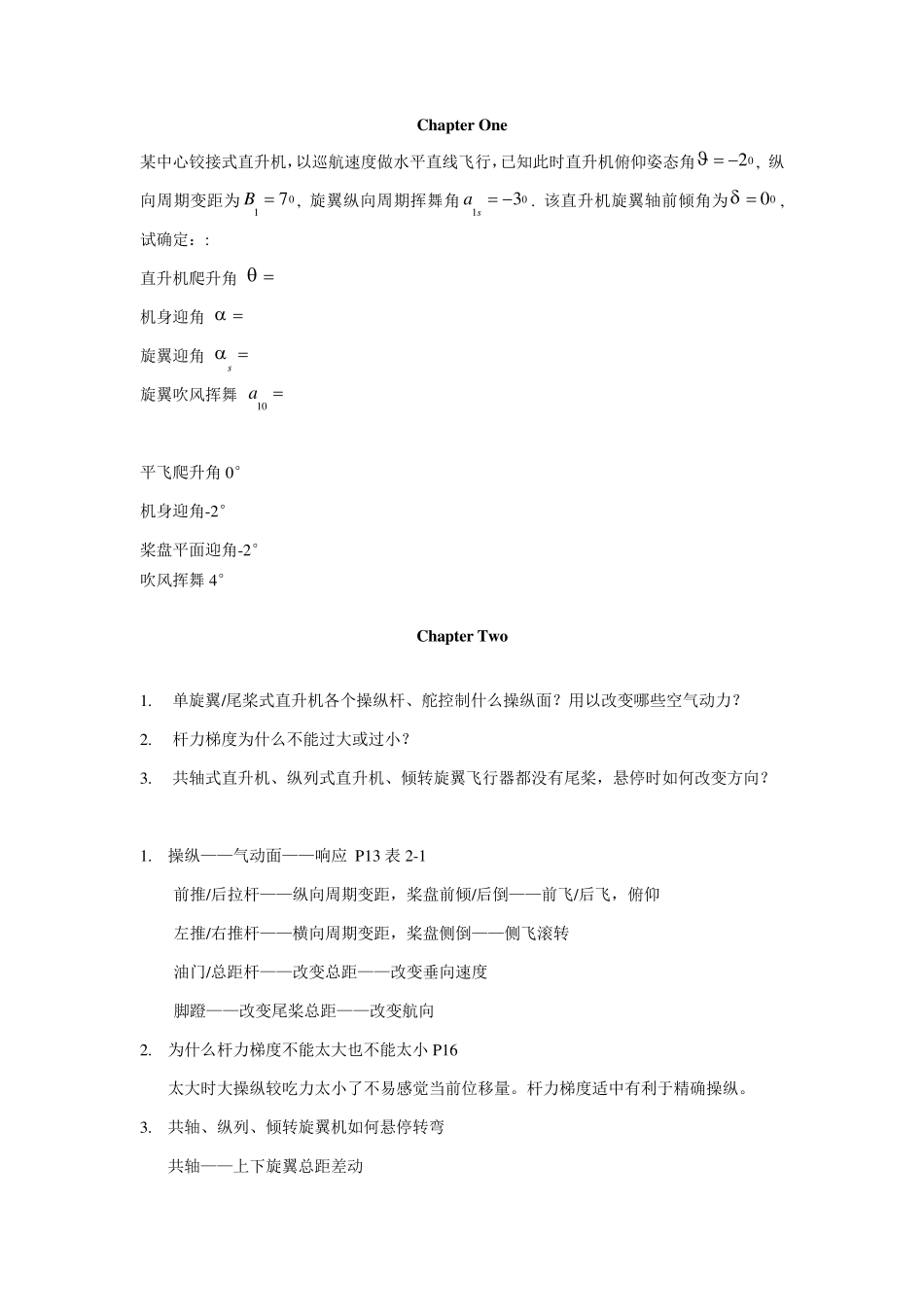

ChapterOne某中心铰接式直升机，以巡航速度做水平直线飞行，已知此时直升机俯仰姿态角02,纵向周期变距为017B,旋翼纵向周期挥舞角013sa.该直升机旋翼轴前倾角为00,试确定：:直升机爬升角机身迎角旋翼迎角s旋翼吹风挥舞10a平飞爬升角0°机身迎角-2°桨盘平面迎角-2°吹风挥舞4°ChapterTwo1.单旋翼/尾桨式直升机各个操纵杆、舵控制什么操纵面？用以改变哪些空气动力？2.杆力梯度为什么不能过大或过小？3.共轴式直升机、纵列式直升机、倾转旋翼飞行器都没有尾桨，悬停时如何改变方向？1.操纵——气动面——响应P13表2-1前推/后拉杆——纵向周期变距，桨盘前倾/后倒——前飞/后飞，俯仰左推/右推杆——横向周期变距，桨盘侧倒——侧飞滚转油门/总距杆——改变总距——改变垂向速度脚蹬——改变尾桨总距——改变航向2.为什么杆力梯度不能太大也不能太小P16太大时大操纵较吃力太小了不易感觉当前位移量。杆力梯度适中有利于精确操纵。3.共轴、纵列、倾转旋翼机如何悬停转弯共轴——上下旋翼总距差动纵列——前后横向周期变距一个向左一个向右倾转旋翼——一侧后倒一侧前倒ChapterThree1.黑鹰直升机的旋翼转向为顶视逆时转，问：悬停时遇到迎面突风，旋翼如何倾倒？驾驶员为保持悬停，应如何操纵予以修正？驾驶员的修正动作，使桨叶如何周期变距？2.作定速、定高及左、右转弯时，纵向操纵有何不同？3.无铰旋翼的桨叶有挥舞运动吗？1.黑鹰直升机旋翼右旋悬停时遇到阵风旋翼如何挥舞此时如何操纵前方来的阵风会导致旋翼后倒右倒。应向前、向左推杆。前推杆导致90°桨距变小，270°桨距变大，左推杆导致180°桨距变小，0°桨距变大。2.不改变高度和速度时左转弯和右转弯有区别没，以右旋直升机为例左转时需要增加尾桨总距，为了平衡尾桨拉力的增加需要左推杆以增加侧向力，这却导致了旋翼拉力的降低，进而需要提总距，又导致向前拉力的增加因而需要后拉杆。总之右旋直升机前飞左转弯的操纵为踩脚蹬—左压杆—提总距—后拉杆。同理，右旋直升机右转弯的操纵为松脚蹬—减小左压杆—减总距—减小前推杆3.无铰式旋翼有挥舞吗没有挥舞铰但是通过桨叶根部的柔性段或者桨榖柔性件的弹性变形实现挥舞运动。ChapterFour1.刚体有6个自由度，研究或计算直升机机身的运动，只用六个主控方程为什么不行？2.指出线化小扰动方程中的哪些项反应了直升机纵横向运动的耦合？1.P51或者见讲义PPT第四章第二页2.直升机线化运动方程中哪些项体现了横纵向的耦合P53操纵输入系数矩阵C中，FX对横向周期变距A1、FZ对纵向周期变距B1的导数均不为0即横向周期变距对后向力有影响而纵向周期变距对侧向力也有影响。ChapterFive1.平衡计算的任务是什么？2.直升机飞行前要检查装载情况，保证重心位置在规定的范围内，为什么不许超出规定范围？3.有的直升机无尾斜梁，尾桨比旋翼低，有什么优缺点？4.Bell-412直升机为水面迫降应急放出了左、右浮筒，试比较浮筒放出前后，直升机的操纵量和姿态有何不同，假设左、右浮筒在直升机重心所在的横截面内。5.直9直升机的涵道尾桨比旋翼低，正常悬停时的横向姿态向哪一侧倾斜？转入前飞后，随着速度的增加，为什么会自行逐渐改平？（注：直9的旋翼转向为顶视顺钟向）直9为什么需要有大垂尾及两片平尾端板？1.配平的任务是什么根据平衡条件确定直升机稳定飞行所需的操纵量和直升机的姿态角。2.为什么重心在特定的范围内P70重心太前抑制直升机后飞及悬停低速性能，而太靠后则影响大速度前飞性能以及稳定性，因此重心需要限制在一定的范围内。3.尾桨低于旋翼的好处及坏处P70好处：尾梁扭转载荷不大，不需要加固垂尾以安装尾桨。总之可以减小结构重量。坏处：前飞时尾桨桨盘处于旋翼下洗流中，直升机需侧倾一个角度以平衡尾桨、旋翼高度差所引起的滚转力矩。4.比较有无浮筒时驾驶员的操纵增加浮筒，相当于在前飞时增加一个作用于重心以下的后向力，相比于无浮筒时驾驶员的操纵需要增加纵向周期变距、提高总距、减小横向周期变距、增加尾桨总距。ChapterSix1.平尾安装角一般为负，如果安装成正角度，前飞状态能否提供正的空速稳定性？能否提供俯仰阻尼？2....
