（通用版）高考物理二轮复习 专题六 电磁感应和电路 第2课时 直流电路和交流电路讲义-人教版高三全册物理教案VIP免费

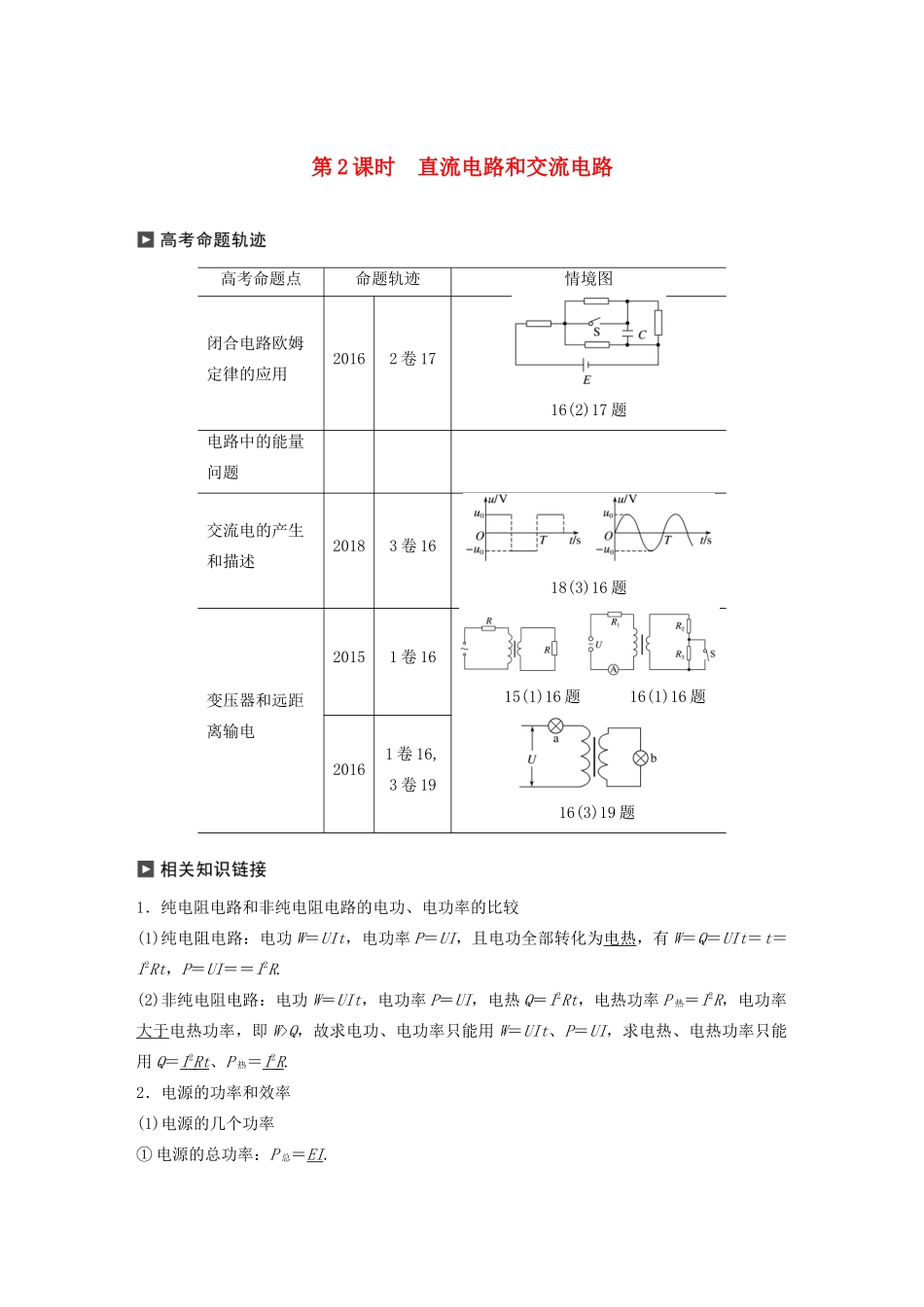

第2课时直流电路和交流电路高考命题点命题轨迹情境图闭合电路欧姆定律的应用20162卷1716(2)17题电路中的能量问题交流电的产生和描述20183卷1618(3)16题变压器和远距离输电20151卷1615(1)16题16(1)16题16(3)19题20161卷16,3卷191．纯电阻电路和非纯电阻电路的电功、电功率的比较(1)纯电阻电路：电功W＝UIt，电功率P＝UI，且电功全部转化为电热，有W＝Q＝UIt＝t＝I2Rt，P＝UI＝＝I2R.(2)非纯电阻电路：电功W＝UIt，电功率P＝UI，电热Q＝I2Rt，电热功率P热＝I2R，电功率大于电热功率，即W>Q，故求电功、电功率只能用W＝UIt、P＝UI，求电热、电热功率只能用Q＝I2Rt、P热＝I2R.2．电源的功率和效率(1)电源的几个功率①电源的总功率：P总＝EI.②电源内部消耗的功率：P内＝I2r.③电源的输出功率：P出＝UI＝P总－P内．(2)电源的效率η＝×100%＝×100%.3．交流电的“四值”(1)最大值Em＝NBSω，电容器的击穿电压指最大值．(2)瞬时值(从中性面开始计时)e＝NBSωsin_ωt.(3)有效值：正弦式交流电的有效值E＝；非正弦式交流电的有效值必须根据电流的热效应，用等效的思想来求解．计算交流电路的电功、电功率和测定交流电路的电压、电流都是指有效值．(4)平均值：＝n，常用来计算通过电路的电荷量．4．理想变压器的基本关系式(1)功率关系：P入＝P出．(2)电压关系：＝.(3)电流关系：只有一个副线圈时＝.1．直流电路动态分析方法(1)程序法：基本思路是“部分→整体→部分”．即从阻值的变化入手，由串、并联规律判定R总的变化情况，再由闭合电路欧姆定律判断I总和U端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判断各部分的变化情况．(2)结论法——“串反并同”：“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)．“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)．2．变压器和远距离输电的分析技巧(1)变压器副线圈的电流和功率决定原线圈的电流和功率；(2)远距离输电问题分析的关键是求中间回路电流的大小.1．直流电路动态分析方法(1)程序法；(2)“串反并同”法；(3)极限法．2．电容器的特点(1)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路．(2)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器的电压为与之并联的电阻两端的电压．例1(2019·江西赣州市上学期期末)如图1所示，汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表．只接通S1时，电流表示数为10A，电压表示数为12V，再接通S2，启动电动机时，电流表示数变为8A，则此时通过启动电动机的电流是()图1A．2AB．8AC．50AD．58A答案C解析只接通S1时，由闭合电路欧姆定律得：E＝U＋Ir＝12V＋10×0.05V＝12.5V，R灯＝Ω＝1.2Ω，再接通S2后，流过电动机的电流为：I电动机＝A－8A＝50A，故选C.拓展训练1(2019·湖北武汉市四月调研)2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍．电导率σ就是电阻率ρ的倒数，即σ＝.下列说法正确的是()A．材料的电导率越小，其导电性能越强B．材料的电导率与材料的形状有关C．电导率的单位是D．电导率大小与温度无关答案C解析材料的电导率越小，电阻率越大，则其导电性能越弱，选项A错误；材料的电导率与材料的形状无关，选项B错误；根据R＝ρ，则σ＝＝，则电导率的单位是＝，选项C正确；导体的电阻率与温度有关，则电导率大小与温度有关，选项D错误．拓展训练2(多选)(2019·广东珠海市质量监测)如图2所示，直流电路中，R1、R2是定值电阻，R3是光敏电阻，其阻值随光照增强而减小．当开关S闭合，电容器两板间的M点的带电液滴恰好能保持静止．现用强光照射电阻R3时()图2A．电源的总功率减小B．A板的电势降低C．液滴向上运动D．电容器所带电荷量增加答案CD解析电路稳定时电容器两板间的电压等于R1两端的电压，当用强光照射光敏电阻R3时，光敏电阻的阻值变小，电路中电流增大，电源的总功...
