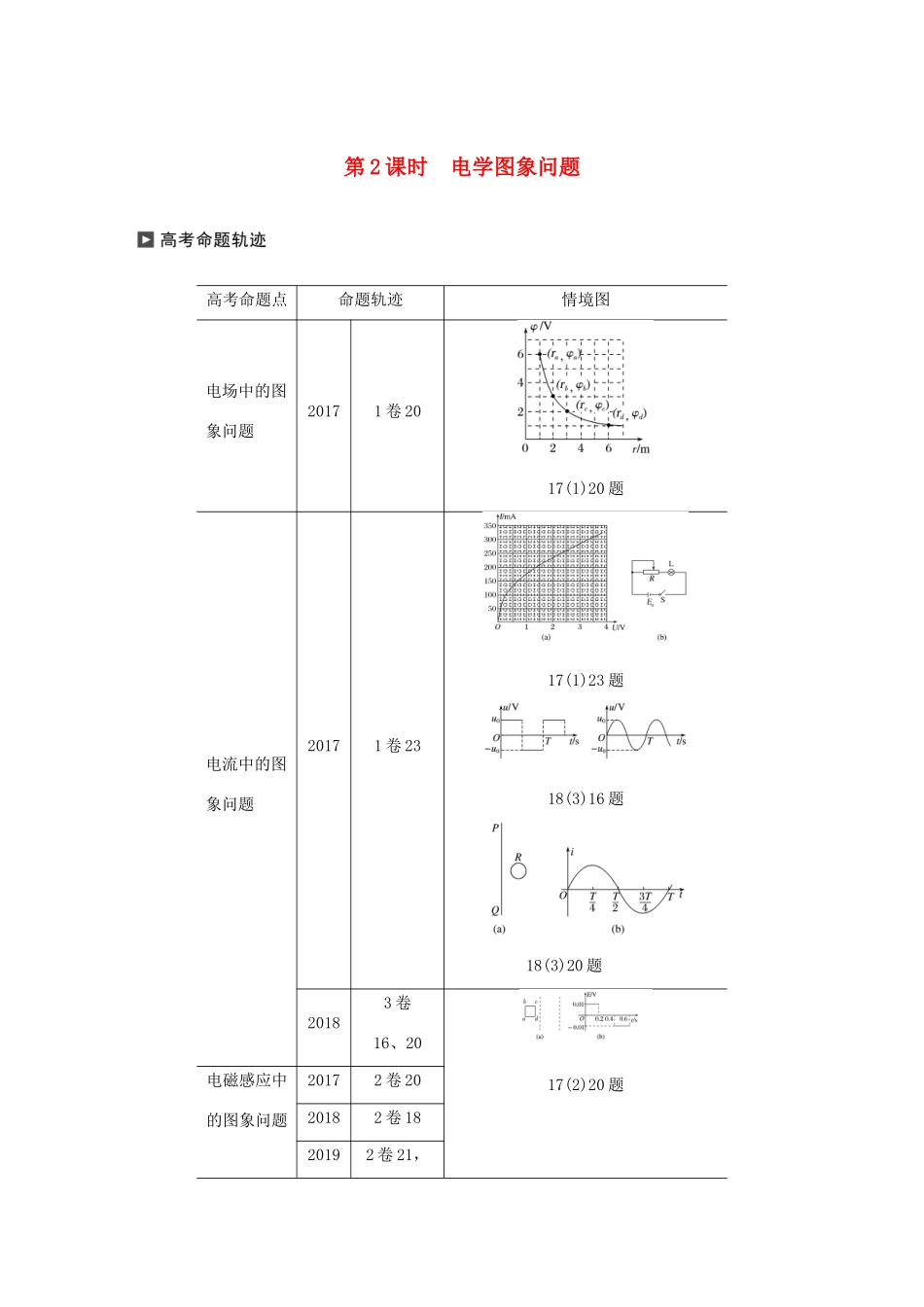

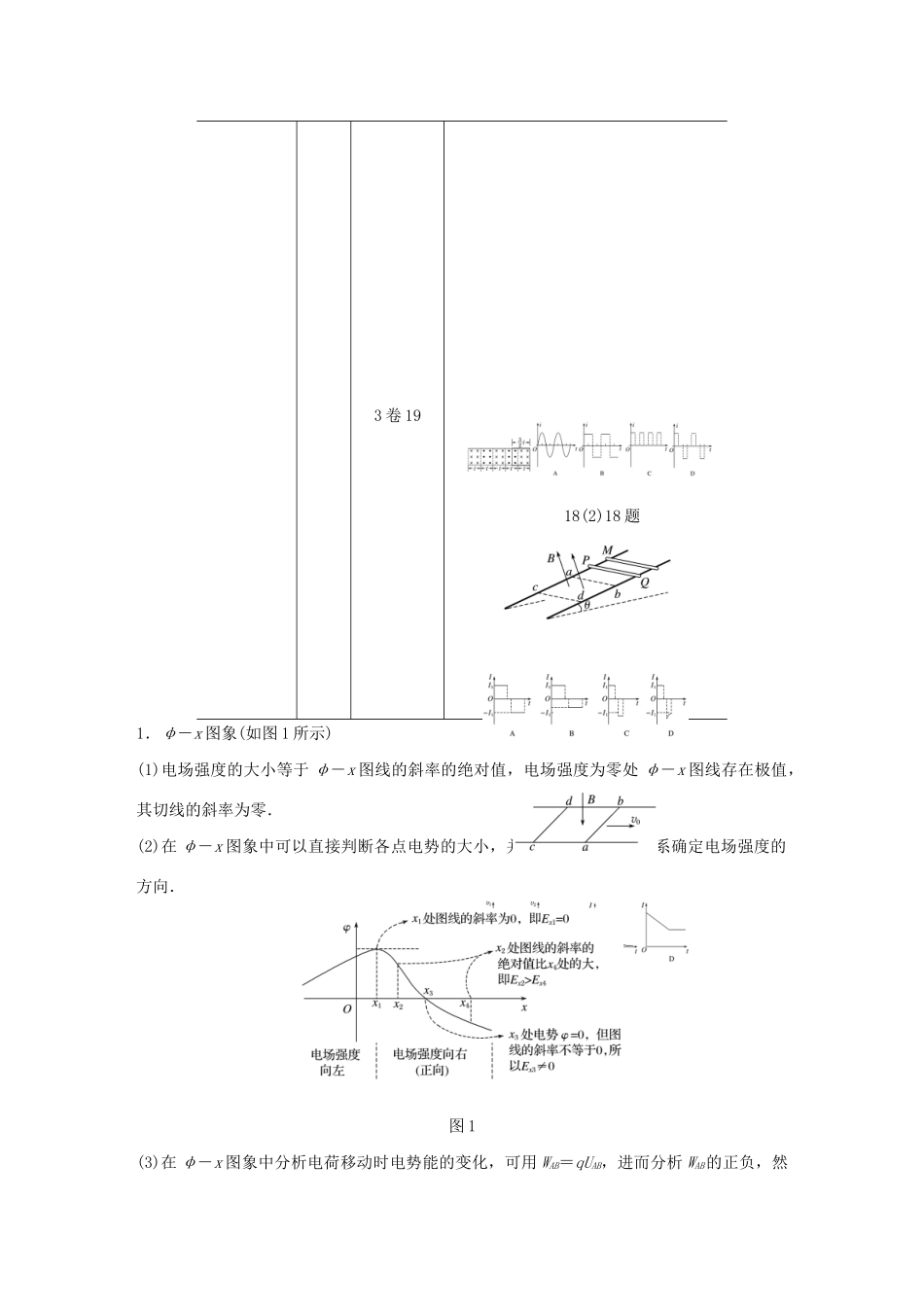

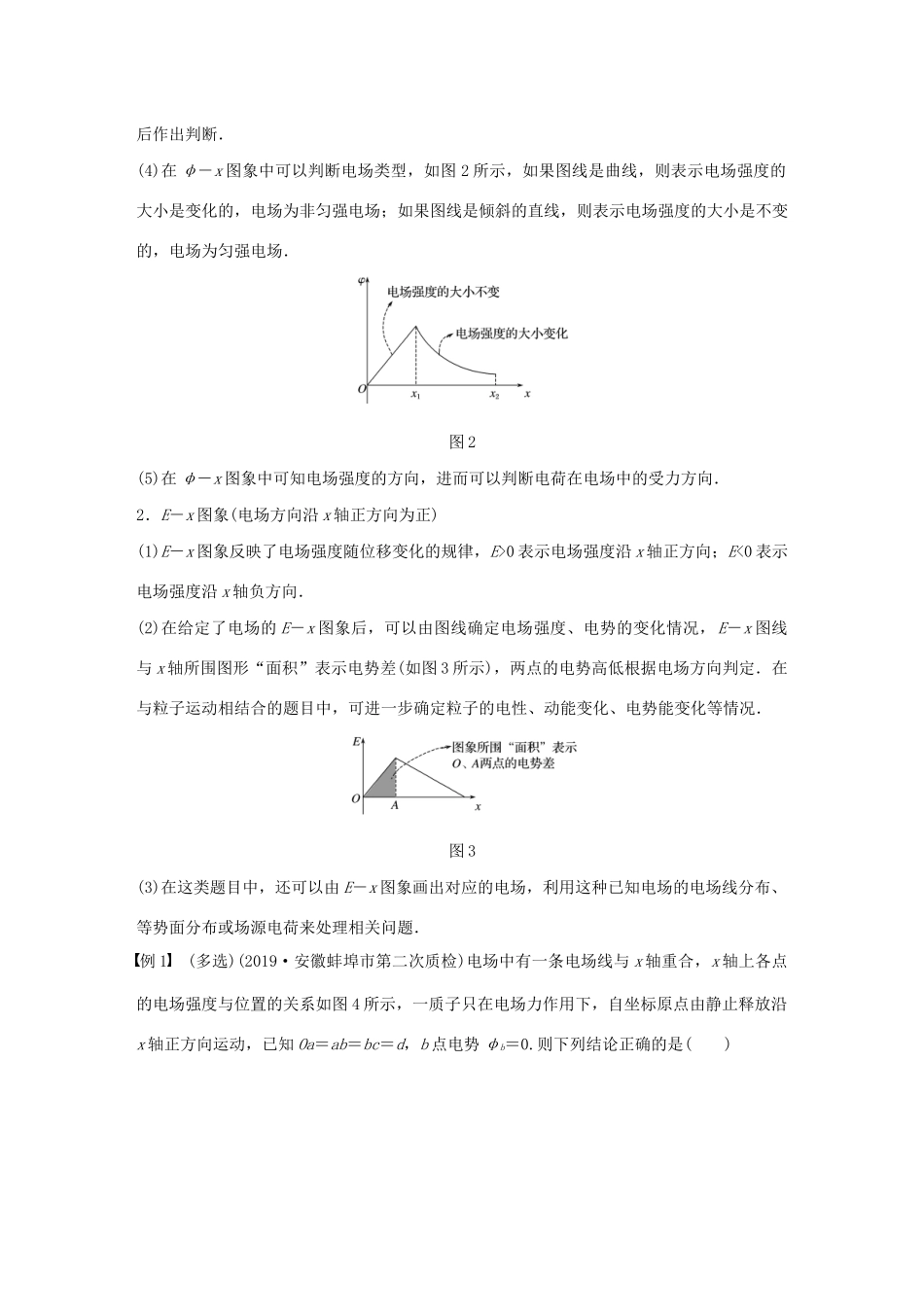

第2课时电学图象问题高考命题点命题轨迹情境图电场中的图象问题20171卷2017(1)20题电流中的图象问题20171卷2317(1)23题18(3)16题18(3)20题20183卷16、2017(2)20题电磁感应中的图象问题20172卷2020182卷1820192卷21，3卷1918(2)18题1．φ－x图象(如图1所示)(1)电场强度的大小等于φ－x图线的斜率的绝对值，电场强度为零处φ－x图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．图1(3)在φ－x图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正负，然后作出判断．(4)在φ－x图象中可以判断电场类型，如图2所示，如果图线是曲线，则表示电场强度的大小是变化的，电场为非匀强电场；如果图线是倾斜的直线，则表示电场强度的大小是不变的，电场为匀强电场．图2(5)在φ－x图象中可知电场强度的方向，进而可以判断电荷在电场中的受力方向．2．E－x图象(电场方向沿x轴正方向为正)(1)E－x图象反映了电场强度随位移变化的规律，E>0表示电场强度沿x轴正方向；E<0表示电场强度沿x轴负方向．(2)在给定了电场的E－x图象后，可以由图线确定电场强度、电势的变化情况，E－x图线与x轴所围图形“面积”表示电势差(如图3所示)，两点的电势高低根据电场方向判定．在与粒子运动相结合的题目中，可进一步确定粒子的电性、动能变化、电势能变化等情况．图3(3)在这类题目中，还可以由E－x图象画出对应的电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题．例1(多选)(2019·安徽蚌埠市第二次质检)电场中有一条电场线与x轴重合，x轴上各点的电场强度与位置的关系如图4所示，一质子只在电场力作用下，自坐标原点由静止释放沿x轴正方向运动，已知Oa＝ab＝bc＝d，b点电势φb＝0.则下列结论正确的是()图4A．质子沿x轴做匀速直线运动B．质子在a、c两点的电势能相等C．质子在a、b、c三点的动能之比为2∶3∶4D．坐标原点O的电势为1.5E0d答案CD解析由E－x图象和F＝qE可知质子沿x轴先做匀加速直线运动，后做加速度减小的加速直线运动，最后做加速度增大的加速直线运动，故A错误；质子一直做加速直线运动，电场力做正功，电势能减小，故B错误；由E－x图象与x轴所围“面积”表示电势差，因此UOa＝E0d，UOb＝E0d，UOc＝2E0d，由动能定理有Eka＝qUOa＝qE0d，Ekb＝qUOb＝qE0d，Ekc＝qUOc＝2qE0d，所以质子在a、b、c三点的动能之比为2∶3∶4，故C正确；根据UOb＝φO－φb可得坐标原点O的电势为φO＝1.5E0d，故D正确．拓展训练1(2019·江西省重点中学协作体第一次联考)将两个点电荷A、B分别固定在水平面上x轴的两个不同位置上，将一带负电的试探电荷在水平面内由A点的附近沿x轴的正方向移动到B点附近的过程中，该试探电荷的电势能随位置变化的图象如图5所示，已知xAC>xCB，图中的水平虚线在C点与图线相切，两固定点电荷带电荷量的多少分别用qA、qB表示．则下列分析正确的是()图5A．两固定点电荷都带正电，且qA>qBB．在AB连线内，C点的电场强度最小但不等于零C．因试探电荷的电势能始终为正值，可知A、B两点间沿x轴方向的电场强度始终向右D．如果将试探电荷的电性改为正电，则该电荷在C点的电势能最大答案D解析负试探电荷从A运动到C，电势能降低，则从A到C电势逐渐升高，电场方向从C到A；负电荷从C到B电势能增加，则电势逐渐降低，则电场方向从C到B.即电场方向先沿x轴负方向，后沿x轴正方向，则qA和qB均为负电荷．因为在qA和qB连线中点处的合场强沿x轴负方向，故qA>qB，故A、C均错误；Ep－x图象的斜率大小代表电场力，而C点的切线斜率为零，说明该试探电荷在C点处受到的电场力为零，B错误；在C点负电荷的电势能最低，则正电荷在C点的电势能最大，故D正确．例2(2019·陕西榆林市第二次模拟)某静电场的方向平行于x轴，其电势φ随x的分布如图6所示．一质量m＝4×10－10kg、电荷量q＝2×10－9C的带负电粒子(不计重力)从(－1,0)点由静止开始，仅在电场力作用下在x轴上往返运动．则该粒子运动的周期为()图6A.sB．0.6sC．0.1sD.s答案B解析粒子先沿x轴正方向做匀加速直线运动，后做匀减速直线运动，然后反向运动．E1＝＝...
