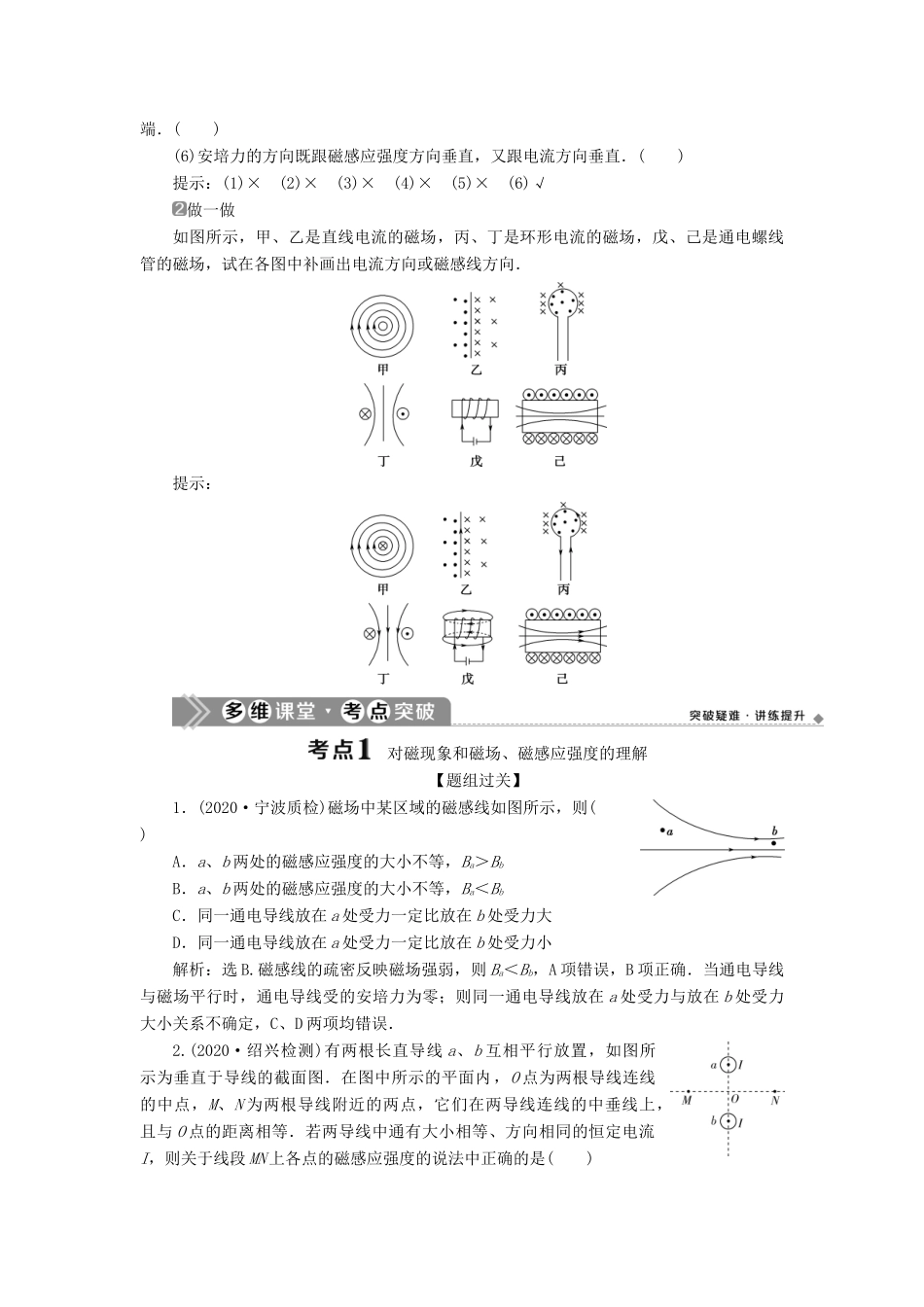

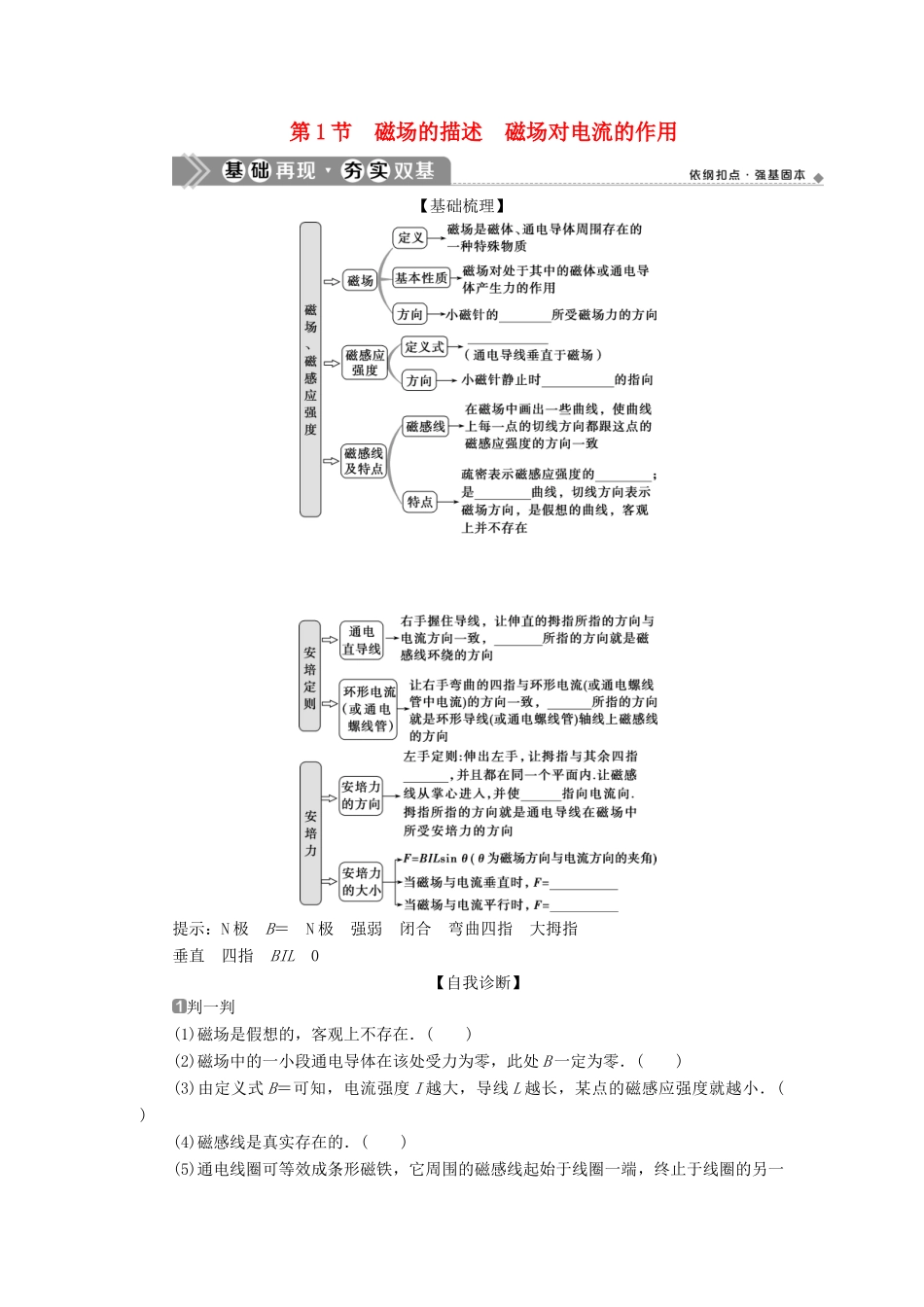

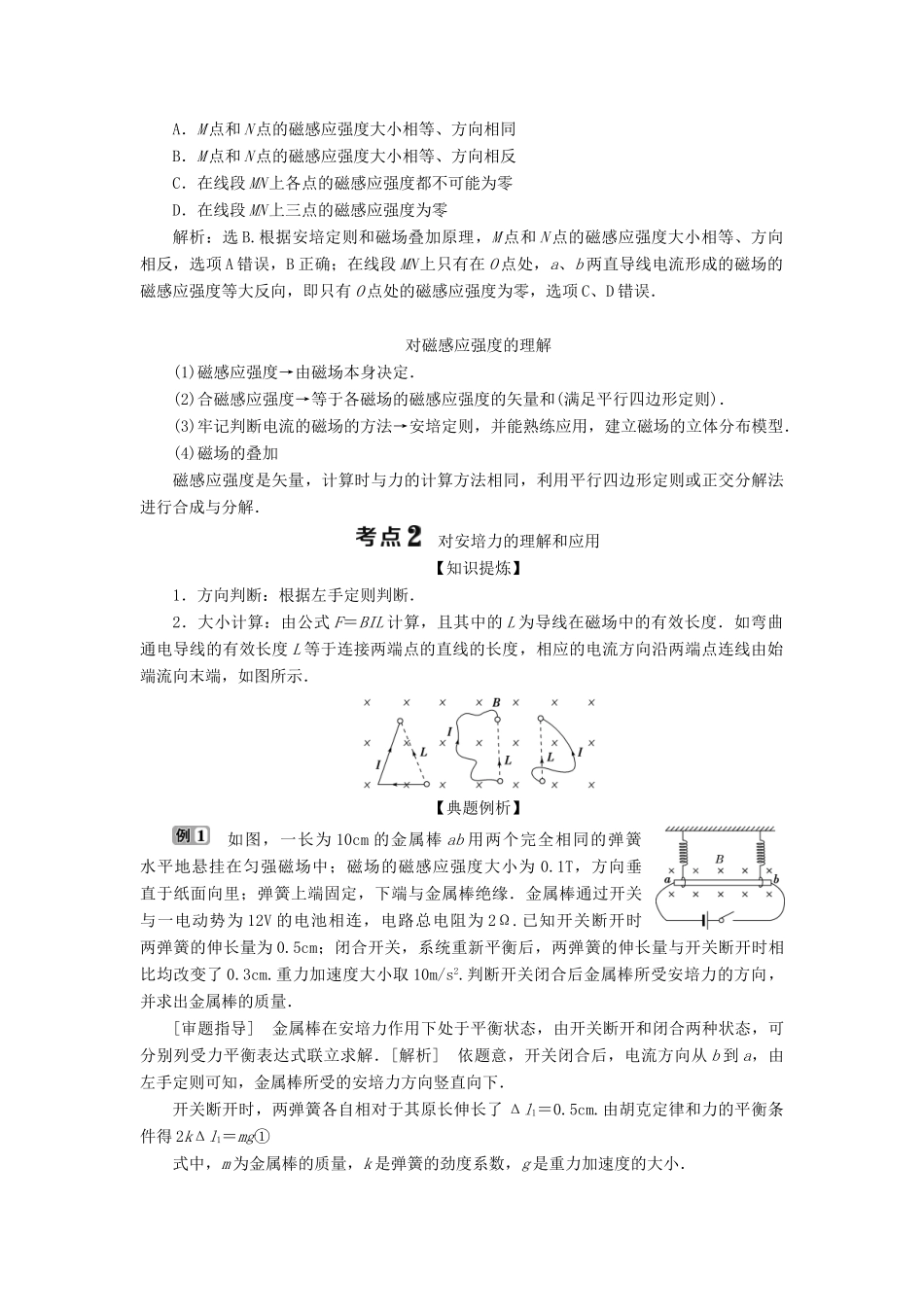

第1节磁场的描述磁场对电流的作用【基础梳理】提示：N极B＝N极强弱闭合弯曲四指大拇指垂直四指BIL0【自我诊断】判一判(1)磁场是假想的，客观上不存在．()(2)磁场中的一小段通电导体在该处受力为零，此处B一定为零．()(3)由定义式B＝可知，电流强度I越大，导线L越长，某点的磁感应强度就越小．()(4)磁感线是真实存在的．()(5)通电线圈可等效成条形磁铁，它周围的磁感线起始于线圈一端，终止于线圈的另一端．()(6)安培力的方向既跟磁感应强度方向垂直，又跟电流方向垂直．()提示：(1)×(2)×(3)×(4)×(5)×(6)√做一做如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．提示：对磁现象和磁场、磁感应强度的理解【题组过关】1．(2020·宁波质检)磁场中某区域的磁感线如图所示，则()A．a、b两处的磁感应强度的大小不等，Ba＞BbB．a、b两处的磁感应强度的大小不等，Ba＜BbC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小解析：选B.磁感线的疏密反映磁场强弱，则Ba＜Bb，A项错误，B项正确．当通电导线与磁场平行时，通电导线受的安培力为零；则同一通电导线放在a处受力与放在b处受力大小关系不确定，C、D两项均错误．2.(2020·绍兴检测)有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是()A．M点和N点的磁感应强度大小相等、方向相同B．M点和N点的磁感应强度大小相等、方向相反C．在线段MN上各点的磁感应强度都不可能为零D．在线段MN上三点的磁感应强度为零解析：选B.根据安培定则和磁场叠加原理，M点和N点的磁感应强度大小相等、方向相反，选项A错误，B正确；在线段MN上只有在O点处，a、b两直导线电流形成的磁场的磁感应强度等大反向，即只有O点处的磁感应强度为零，选项C、D错误．对磁感应强度的理解(1)磁感应强度→由磁场本身决定．(2)合磁感应强度→等于各磁场的磁感应强度的矢量和(满足平行四边形定则)．(3)牢记判断电流的磁场的方法→安培定则，并能熟练应用，建立磁场的立体分布模型．(4)磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．对安培力的理解和应用【知识提炼】1．方向判断：根据左手定则判断．2．大小计算：由公式F＝BIL计算，且其中的L为导线在磁场中的有效长度．如弯曲通电导线的有效长度L等于连接两端点的直线的长度，相应的电流方向沿两端点连线由始端流向末端，如图所示．【典题例析】如图，一长为10cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘．金属棒通过开关与一电动势为12V的电池相连，电路总电阻为2Ω.已知开关断开时两弹簧的伸长量为0.5cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3cm.重力加速度大小取10m/s2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．[审题指导]金属棒在安培力作用下处于平衡状态，由开关断开和闭合两种状态，可分别列受力平衡表达式联立求解．[解析]依题意，开关闭合后，电流方向从b到a，由左手定则可知，金属棒所受的安培力方向竖直向下．开关断开时，两弹簧各自相对于其原长伸长了Δl1＝0.5cm.由胡克定律和力的平衡条件得2kΔl1＝mg①式中，m为金属棒的质量，k是弹簧的劲度系数，g是重力加速度的大小．开关闭合后，金属棒所受安培力的大小为F＝IBL②式中，I是回路电流，L是金属棒的长度．两弹簧各自再伸长了Δl2＝0.3cm，由胡克定律和力的平衡条件得2k(Δl1＋Δl2)＝mg＋F③由欧姆定律有E＝IR④式中，E是电池的电动势，R是电路总电阻．联立①②③④式，并代入题给数据得m＝0.01kg.[答案]见解析【题组过关】考向1左手定则的应用1.如图所示，质量为m、长为L的...
