（浙江选考）版高考物理一轮复习 第九章 电磁感应 交变电流 题型探究课五 电磁感应中的电路和图象问题教案-人教版高三全册物理教案VIP免费

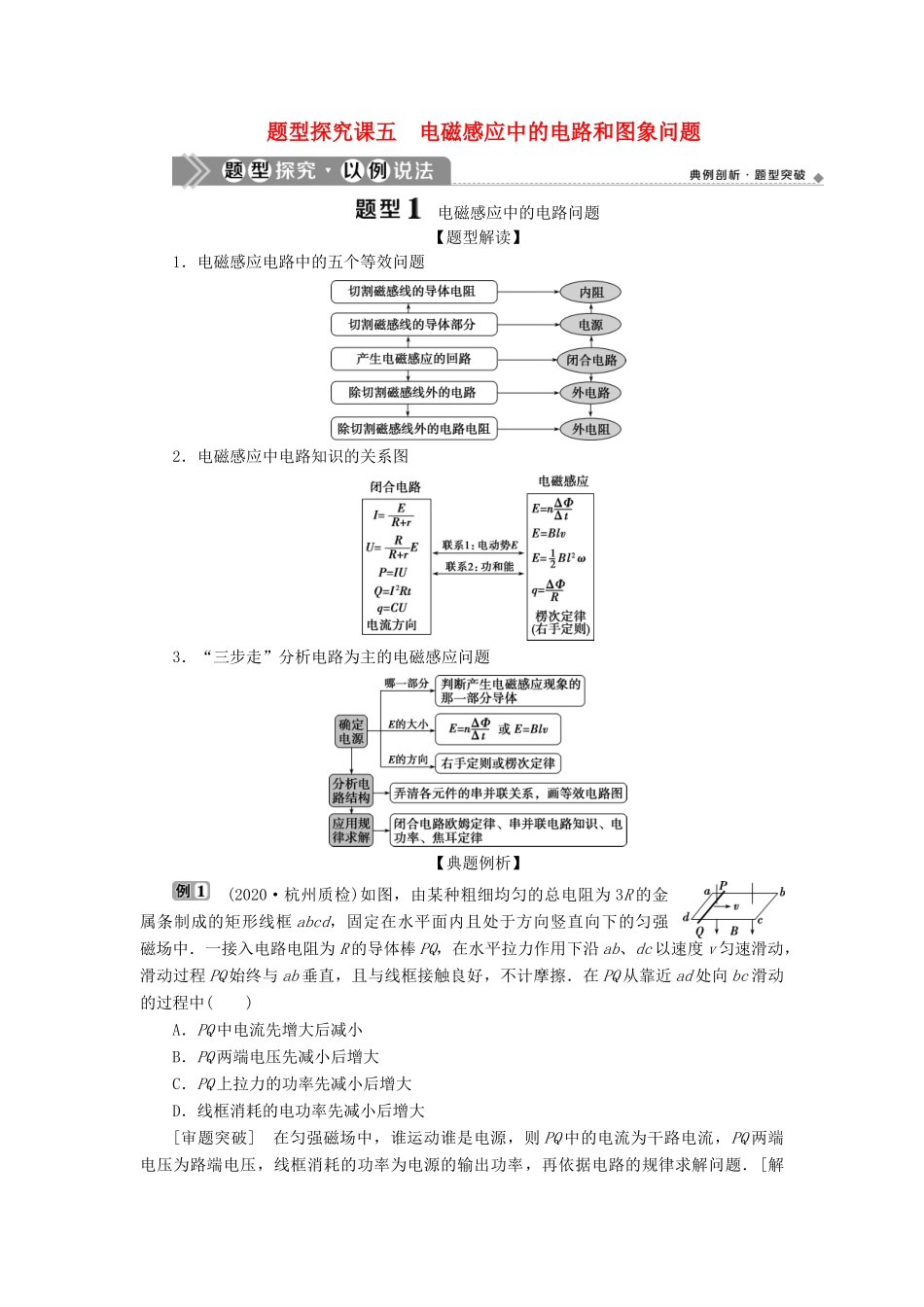

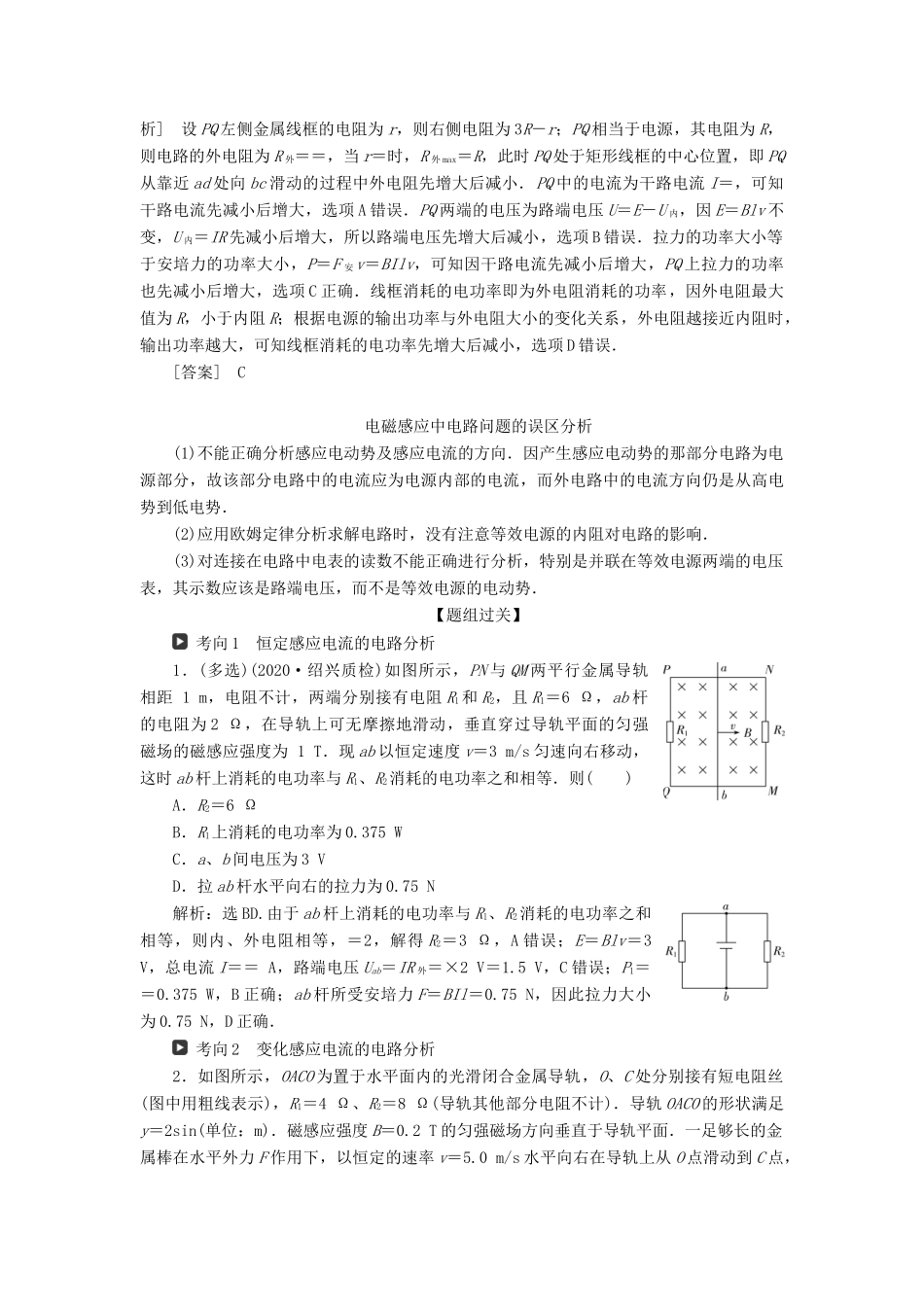

题型探究课五电磁感应中的电路和图象问题电磁感应中的电路问题【题型解读】1．电磁感应电路中的五个等效问题2．电磁感应中电路知识的关系图3．“三步走”分析电路为主的电磁感应问题【典题例析】(2020·杭州质检)如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中()A．PQ中电流先增大后减小B．PQ两端电压先减小后增大C．PQ上拉力的功率先减小后增大D．线框消耗的电功率先减小后增大[审题突破]在匀强磁场中，谁运动谁是电源，则PQ中的电流为干路电流，PQ两端电压为路端电压，线框消耗的功率为电源的输出功率，再依据电路的规律求解问题．[解析]设PQ左侧金属线框的电阻为r，则右侧电阻为3R－r；PQ相当于电源，其电阻为R，则电路的外电阻为R外＝＝，当r＝时，R外max＝R，此时PQ处于矩形线框的中心位置，即PQ从靠近ad处向bc滑动的过程中外电阻先增大后减小．PQ中的电流为干路电流I＝，可知干路电流先减小后增大，选项A错误．PQ两端的电压为路端电压U＝E－U内，因E＝Blv不变，U内＝IR先减小后增大，所以路端电压先增大后减小，选项B错误．拉力的功率大小等于安培力的功率大小，P＝F安v＝BIlv，可知因干路电流先减小后增大，PQ上拉力的功率也先减小后增大，选项C正确．线框消耗的电功率即为外电阻消耗的功率，因外电阻最大值为R，小于内阻R；根据电源的输出功率与外电阻大小的变化关系，外电阻越接近内阻时，输出功率越大，可知线框消耗的电功率先增大后减小，选项D错误．[答案]C电磁感应中电路问题的误区分析(1)不能正确分析感应电动势及感应电流的方向．因产生感应电动势的那部分电路为电源部分，故该部分电路中的电流应为电源内部的电流，而外电路中的电流方向仍是从高电势到低电势．(2)应用欧姆定律分析求解电路时，没有注意等效电源的内阻对电路的影响．(3)对连接在电路中电表的读数不能正确进行分析，特别是并联在等效电源两端的电压表，其示数应该是路端电压，而不是等效电源的电动势．【题组过关】考向1恒定感应电流的电路分析1．(多选)(2020·绍兴质检)如图所示，PN与QM两平行金属导轨相距1m，电阻不计，两端分别接有电阻R1和R2，且R1＝6Ω，ab杆的电阻为2Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度为1T．现ab以恒定速度v＝3m/s匀速向右移动，这时ab杆上消耗的电功率与R1、R2消耗的电功率之和相等．则()A．R2＝6ΩB．R1上消耗的电功率为0.375WC．a、b间电压为3VD．拉ab杆水平向右的拉力为0.75N解析：选BD.由于ab杆上消耗的电功率与R1、R2消耗的电功率之和相等，则内、外电阻相等，＝2，解得R2＝3Ω，A错误；E＝Blv＝3V，总电流I＝＝A，路端电压Uab＝IR外＝×2V＝1.5V，C错误；P1＝＝0.375W，B正确；ab杆所受安培力F＝BIl＝0.75N，因此拉力大小为0.75N，D正确．考向2变化感应电流的电路分析2．如图所示，OACO为置于水平面内的光滑闭合金属导轨，O、C处分别接有短电阻丝(图中用粗线表示)，R1＝4Ω、R2＝8Ω(导轨其他部分电阻不计)．导轨OACO的形状满足y＝2sin(单位：m)．磁感应强度B＝0.2T的匀强磁场方向垂直于导轨平面．一足够长的金属棒在水平外力F作用下，以恒定的速率v＝5.0m/s水平向右在导轨上从O点滑动到C点，棒与导轨接触良好且始终保持与OC导轨垂直，不计棒的电阻．求：(1)外力F的最大值；(2)金属棒在导轨上运动时电阻丝R1上消耗的最大功率；(3)在滑动过程中通过金属棒的电流I与时间t的关系．解析：(1)由题图容易看出，当y＝0时x有两个值，即sin＝0时，x1＝0，x2＝3.这即是O点和C点的横坐标，因而与A点对应的x值为1.5.将x＝1.5代入函数y＝2sin，便得A点的纵坐标，即y＝2sin＝2(单位：m)．这就是金属棒切割磁感线产生电动势的最大有效长度．当金属棒在O、C间运动时，R1、R2是并联在电路中的，其等效电路如图所示．其并联电阻R并＝＝Ω.当金属棒运动到x位置时，其对应的长度为y＝2sin，此时金属棒产生的感应电动势为E＝...
