（浙江选考）版高考物理一轮复习 实验微讲座3 电学实验 实验八 探究导体电阻与其影响因素（包括材料）的关系教案-人教版高三全册物理教案VIP免费

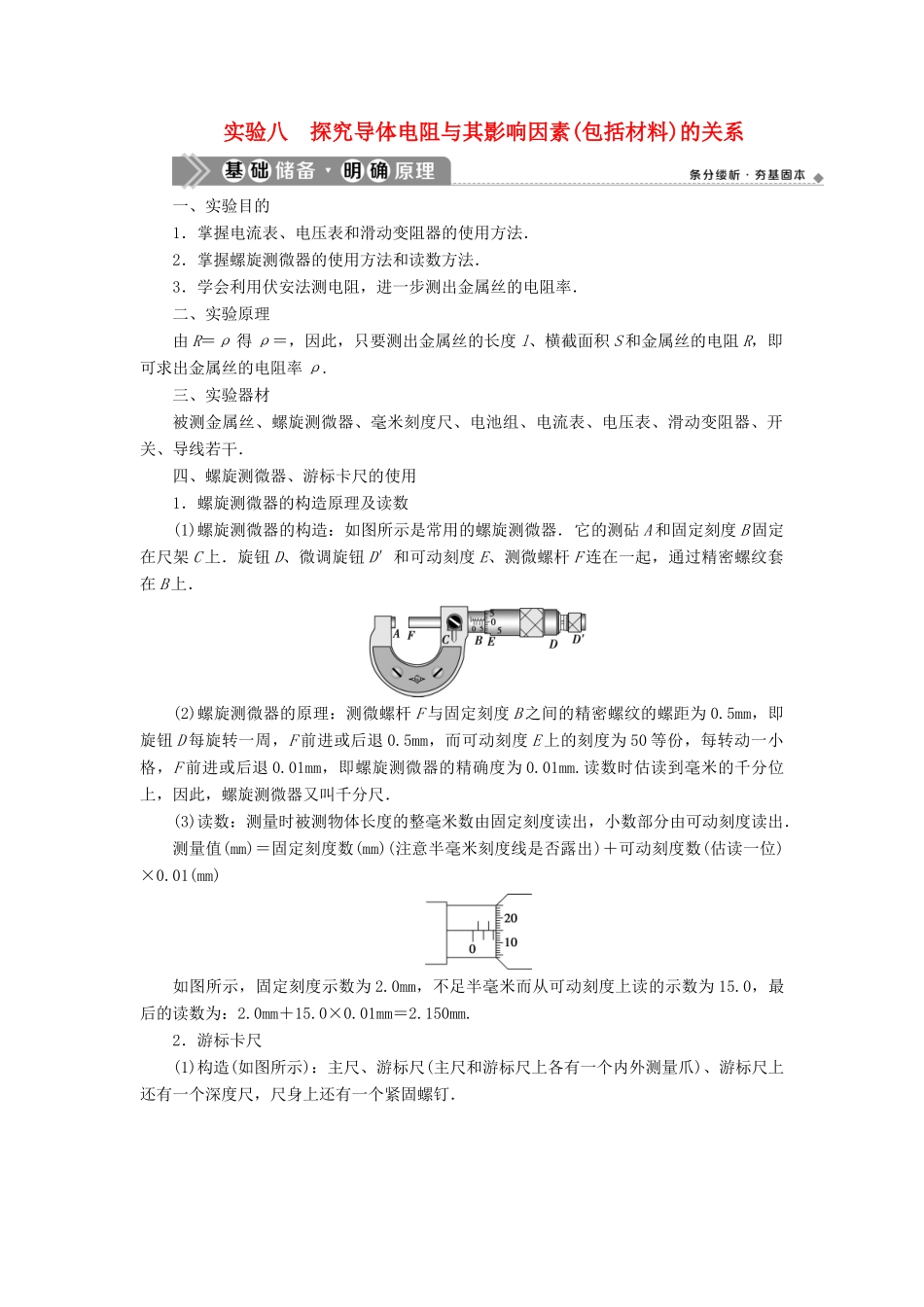

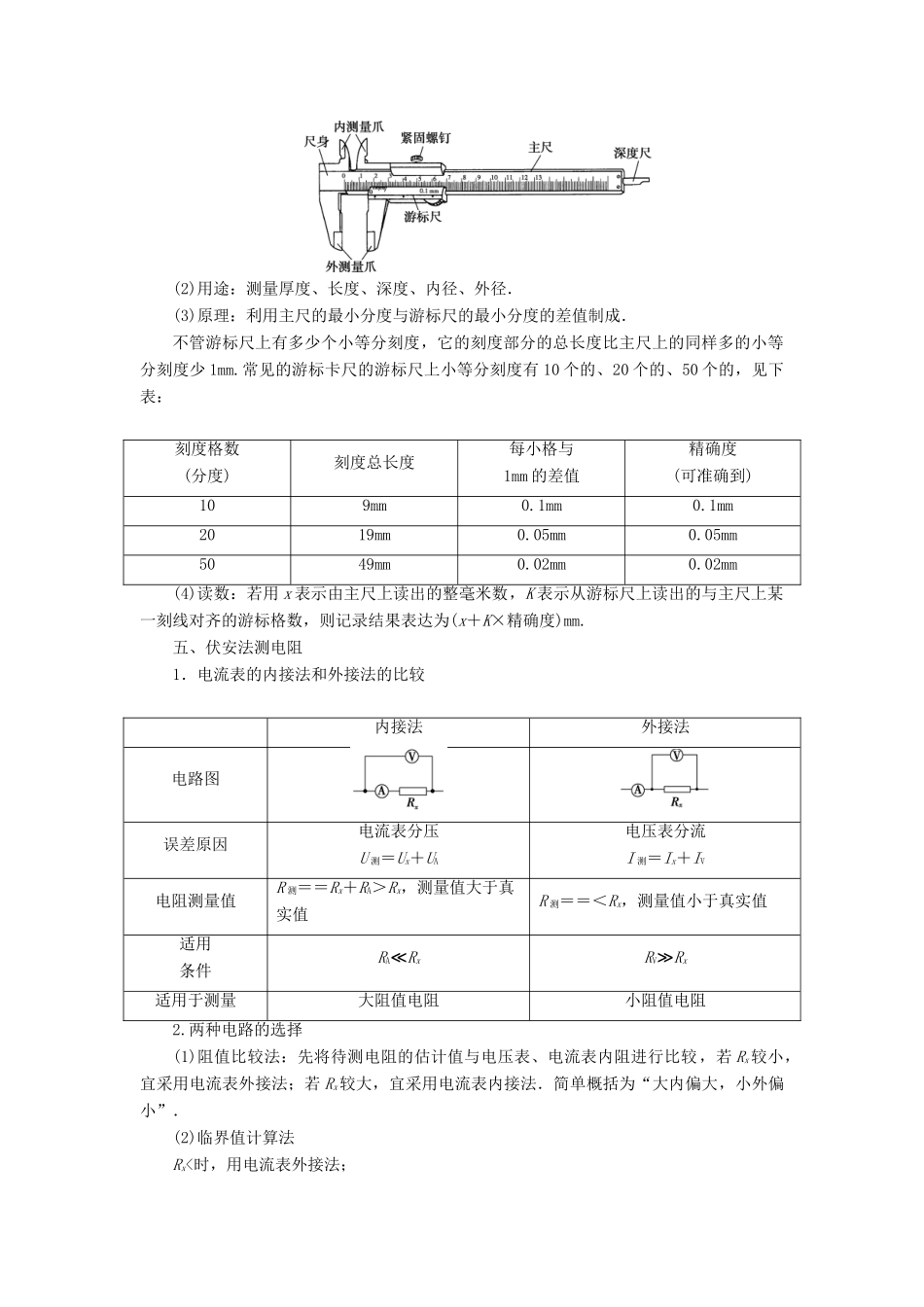

实验八探究导体电阻与其影响因素(包括材料)的关系一、实验目的1．掌握电流表、电压表和滑动变阻器的使用方法．2．掌握螺旋测微器的使用方法和读数方法．3．学会利用伏安法测电阻，进一步测出金属丝的电阻率．二、实验原理由R＝ρ得ρ＝，因此，只要测出金属丝的长度l、横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ.三、实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干．四、螺旋测微器、游标卡尺的使用1．螺旋测微器的构造原理及读数(1)螺旋测微器的构造：如图所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上．旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．(2)螺旋测微器的原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．(3)读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)如图所示，固定刻度示数为2.0mm，不足半毫米而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm.2．游标卡尺(1)构造(如图所示)：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出的与主尺上某一刻线对齐的游标格数，则记录结果表达为(x＋K×精确度)mm.五、伏安法测电阻1．电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA＞Rx，测量值大于真实值R测＝＝＜Rx，测量值小于真实值适用条件RA≪RxRV≫Rx适用于测量大阻值电阻小阻值电阻2.两种电路的选择(1)阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法．简单概括为“大内偏大，小外偏小”．(2)临界值计算法Rx<时，用电流表外接法；Rx>时，用电流表内接法．(3)实验试探法：按图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．六、实验步骤1．直径测定：用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S＝.2．电路连接：按如图所示的电路原理图连接好用伏安法测电阻的实验电路．3．长度测量：用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l.4．U、I测量：把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关S，改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S.5．拆去实验线路，整理好实验器材．七、数据处理1．在求Rx的平均值时可用两种方法(1)用Rx＝分别算出各次的数值，再取平均值．(2)用U－I图线的斜率求出．2．计算电阻率：将记录的数据Rx、l、d的值代入电阻率计算式ρ＝Rx＝.八、注意事项1．本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法．2．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合...
