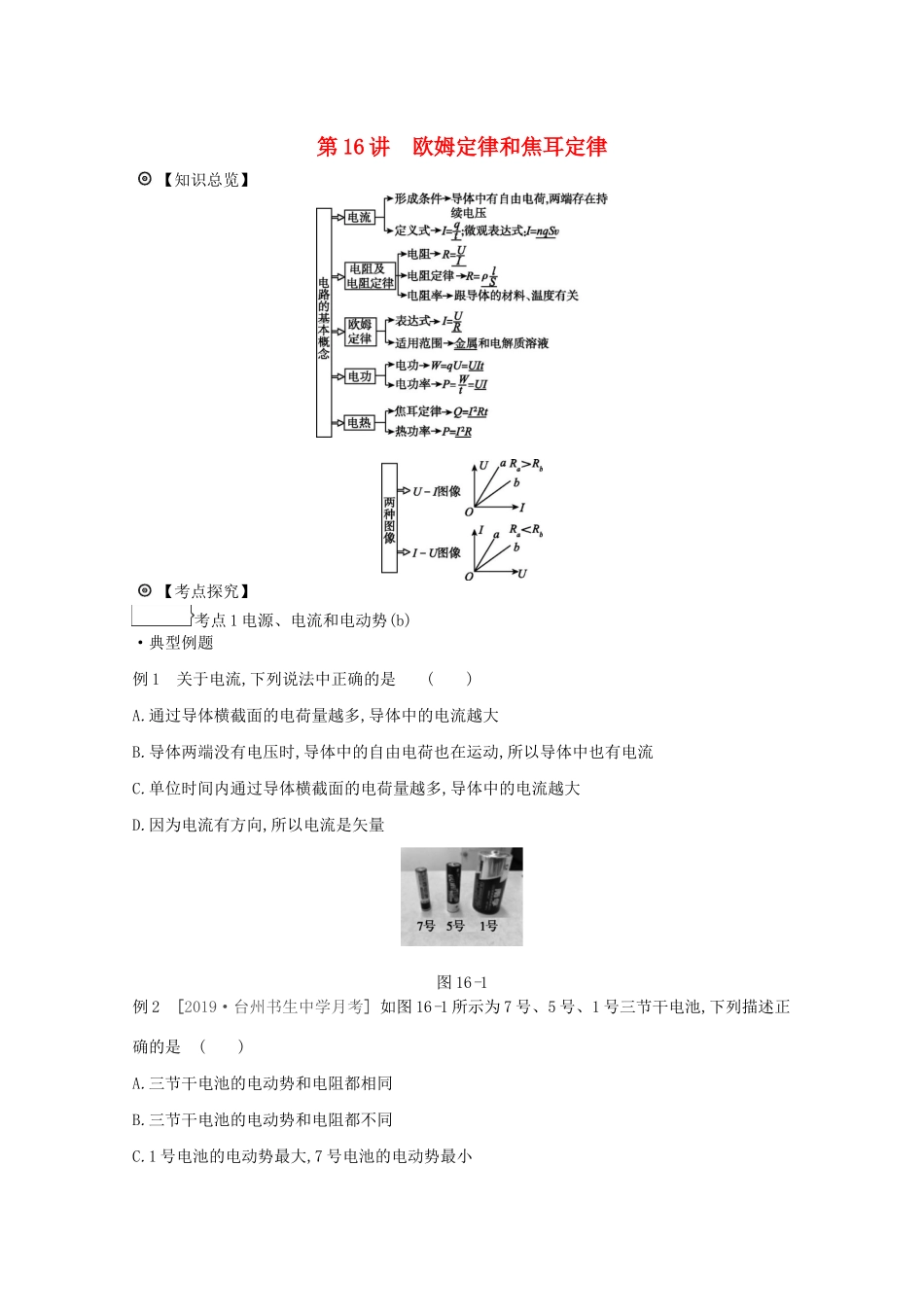

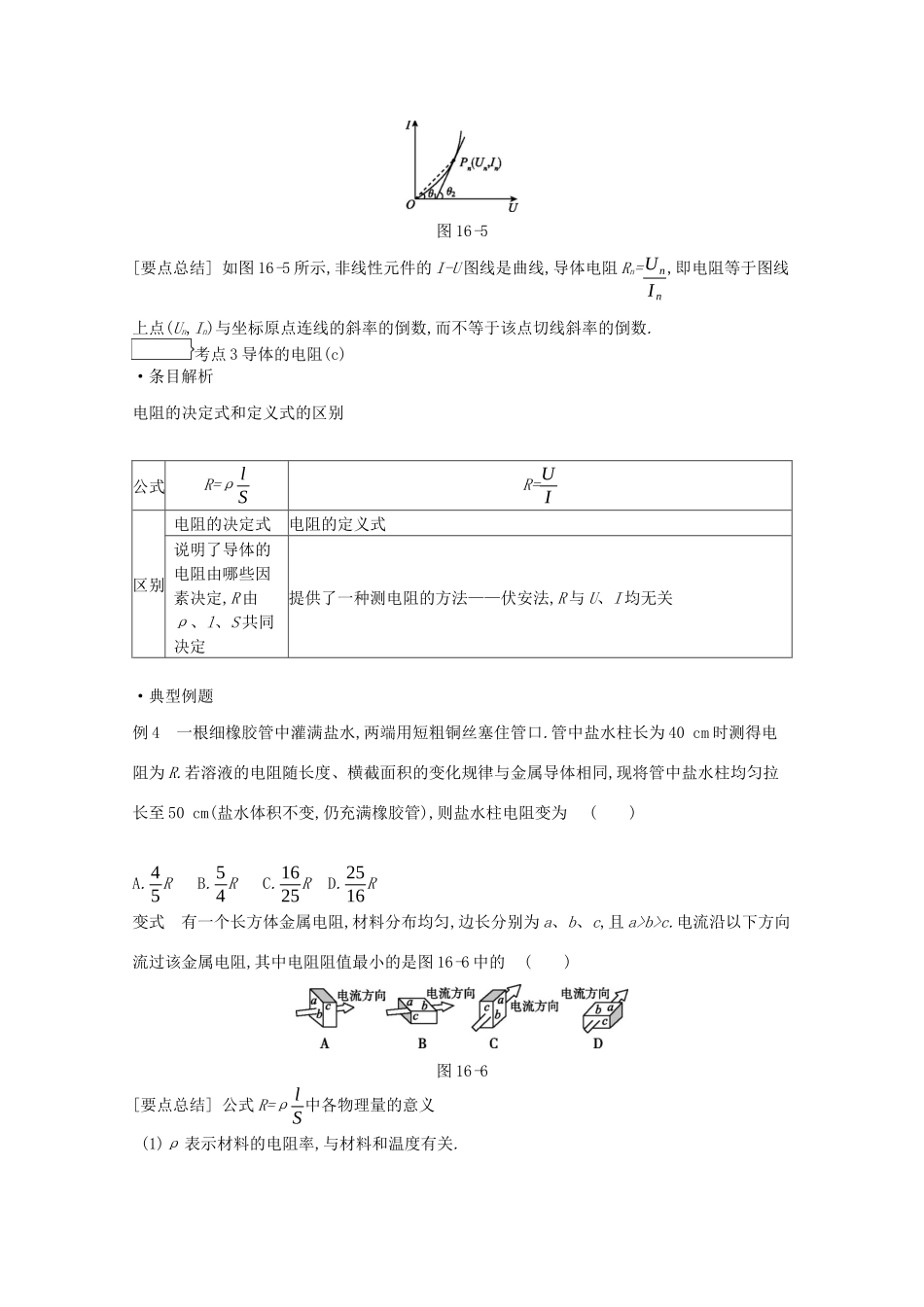

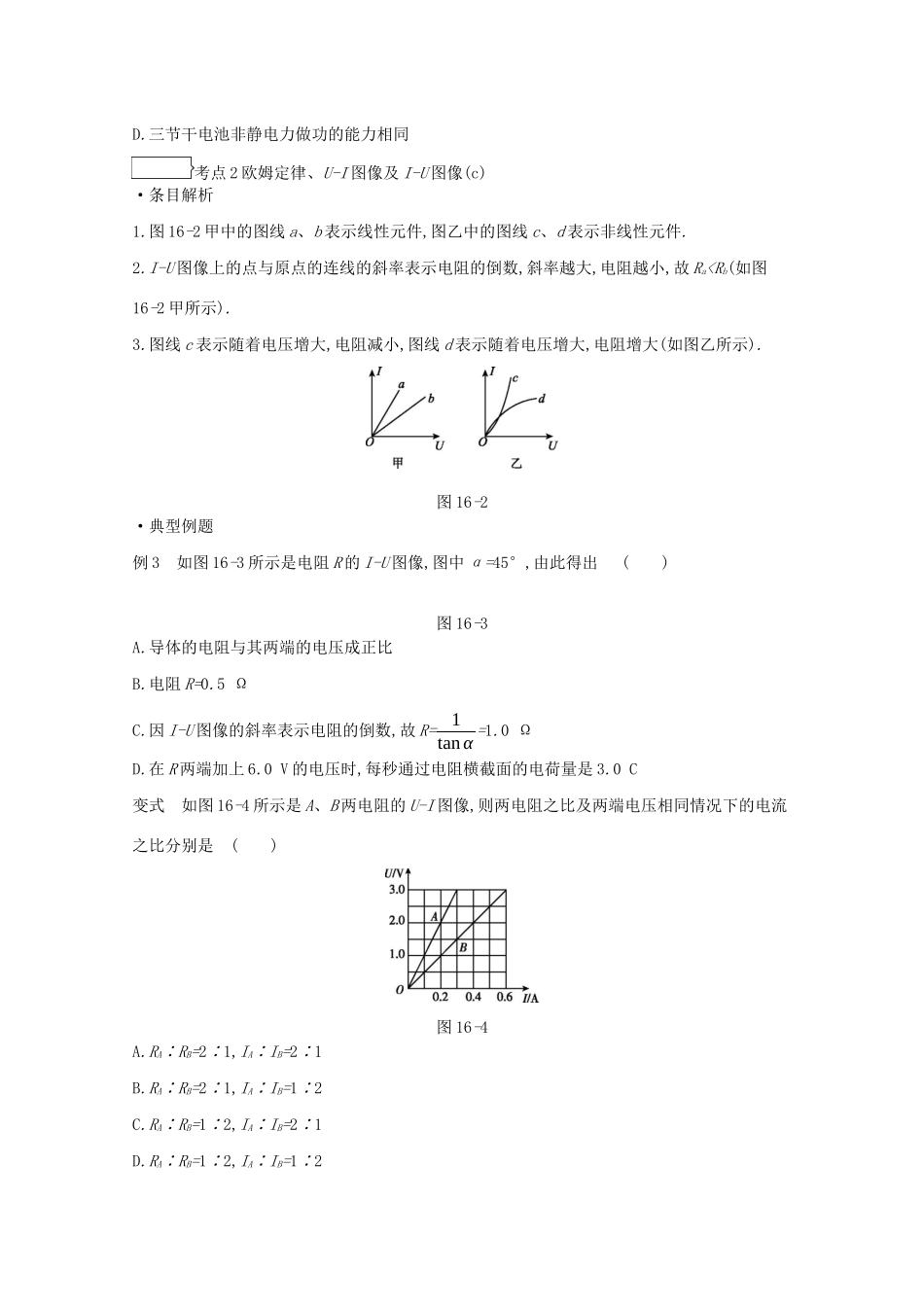

第16讲欧姆定律和焦耳定律【知识总览】【考点探究】考点1电源、电流和电动势(b)·典型例题例1关于电流,下列说法中正确的是()A.通过导体横截面的电荷量越多,导体中的电流越大B.导体两端没有电压时,导体中的自由电荷也在运动,所以导体中也有电流C.单位时间内通过导体横截面的电荷量越多,导体中的电流越大D.因为电流有方向,所以电流是矢量图16-1例2[2019·台州书生中学月考]如图16-1所示为7号、5号、1号三节干电池,下列描述正确的是()A.三节干电池的电动势和电阻都相同B.三节干电池的电动势和电阻都不同C.1号电池的电动势最大,7号电池的电动势最小D.三节干电池非静电力做功的能力相同考点2欧姆定律、U-I图像及I-U图像(c)·条目解析1.图16-2甲中的图线a、b表示线性元件,图乙中的图线c、d表示非线性元件.2.I-U图像上的点与原点的连线的斜率表示电阻的倒数,斜率越大,电阻越小,故Rab>c.电流沿以下方向流过该金属电阻,其中电阻阻值最小的是图16-6中的()图16-6[要点总结]公式R=ρlS中各物理量的意义(1)ρ表示材料的电阻率,与材料和温度有关.(2)l表示沿电流方向上导体的长度.(3)S表示垂直于电流方向上导体的横截面积.如图16-7所示为一长方体导体,若通过它的电流为I1,则其长度为a,横截面积为bc;若通过它的电流为I2,则其长度为c,横截面积为ab.图16-7考点4串联电路和并联电路(c)·条目解析1.串联电路和并联电路电路内容串联电路并联电路电路图电流关系I=I1=I2=I3I=I1+I2+I3电压关系U=U1+U2+U3U=U1=U2=U3电阻关系R=R1+R2+R31R=1R1+1R2+1R32.电流表G改装成电压表或电流表(1)电流表改装成电压表的原理:给小量程电流表串联一个分压电阻,它就可以用来量度较大的电压,如图16-8甲所示.图16-8(2)大量程电流表的改装原理:给小量程电流表并联一个分流电阻,它就可以用来量度较大的电流,如图乙所示.·典型例题例5如图16-9所示,电流表A1与A2内阻相同,电压U恒定,甲图A1示数为3A,A2示数为2A,则乙图中()图16-9A.A1示数大于3A,A2示数小于1AB.A1示数大于3A,A2示数大于1AC.A1示数小于3A,A2示数小于1AD.A1示数小于3A,A2示数大于1A变式有两个相同的电流表,允许通过的最大电流(满偏电流)Ig=1mA,表头内阻Rg=30Ω,若要改装成一个量程为3V的电压表和一个量程为0.6A的电流表,应分别()A.串联一个2990Ω的电阻和并联一个0.15Ω的电阻B.并联一个2990Ω的电阻和串联一个0.15Ω的电阻C.串联一个2970Ω的电阻和并联一个0.05Ω的电阻D.并联一个2970Ω的电阻和串联一个0.05Ω的电阻[要点总结](1)当电流表和电压表不能看成理想的电表时(即表的内阻不能忽略时),电流表看成一个小电阻,其示数为流过此电阻的电流,电压表看成一个大电阻,其示数为此电阻两端的电压.(2)电流表A与电压表V的指...
