2024年激光雷达测量实习报告VIP免费

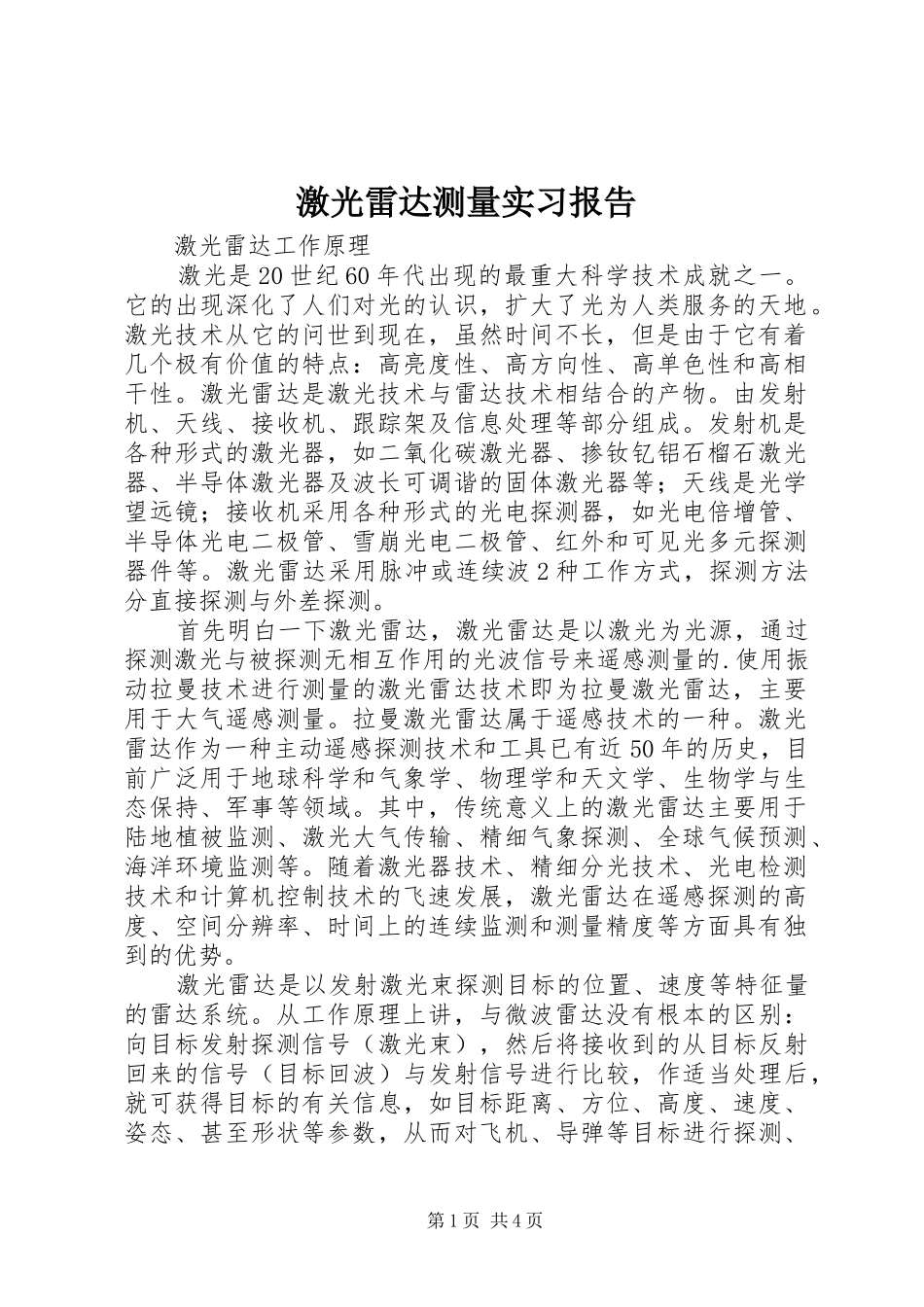

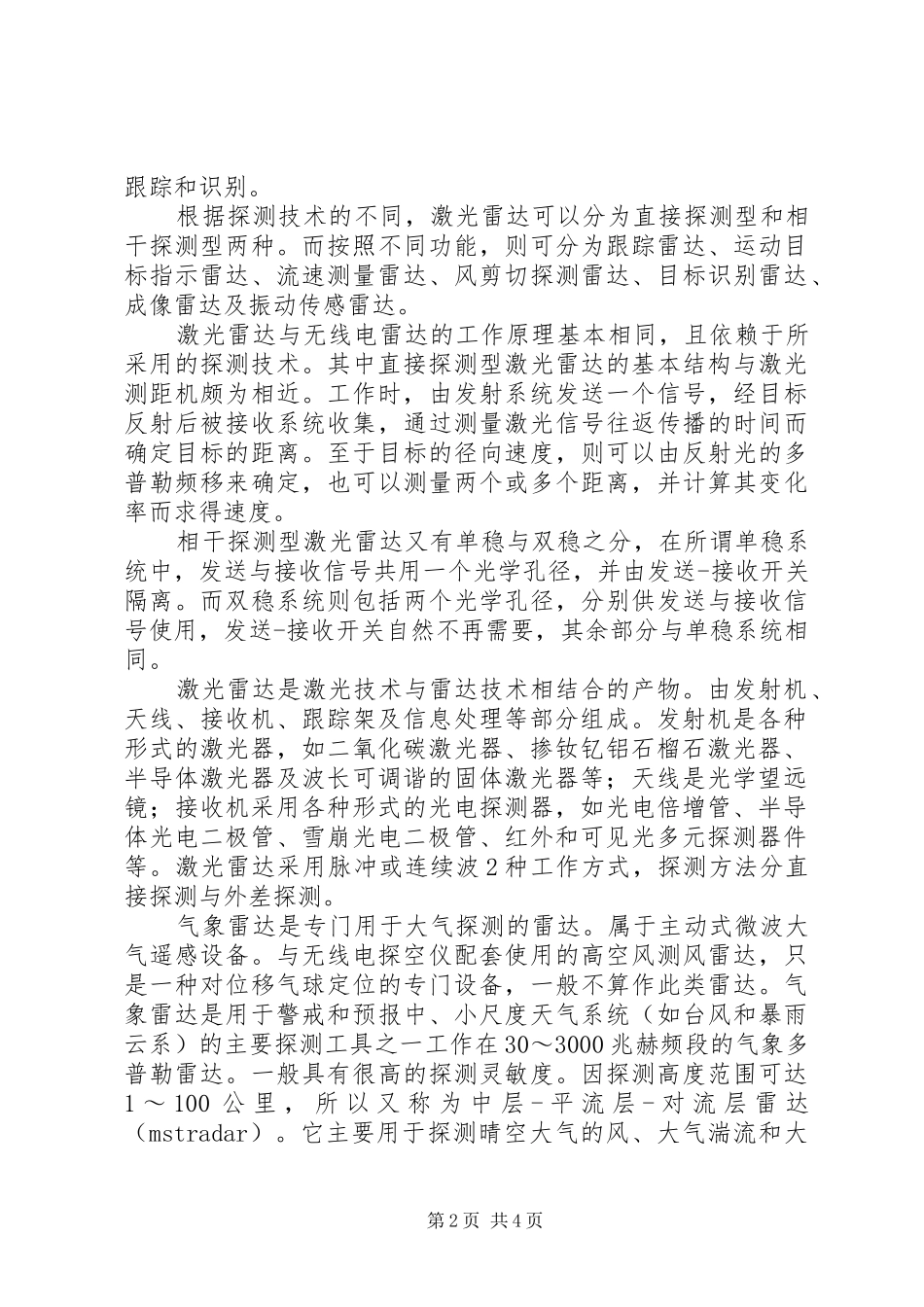

激光雷达测量实习报告激光雷达工作原理激光是20世纪60年代出现的最重大科学技术成就之一。它的出现深化了人们对光的认识，扩大了光为人类服务的天地。激光技术从它的问世到现在，虽然时间不长，但是由于它有着几个极有价值的特点：高亮度性、高方向性、高单色性和高相干性。激光雷达是激光技术与雷达技术相结合的产物。由发射机、天线、接收机、跟踪架及信息处理等部分组成。发射机是各种形式的激光器，如二氧化碳激光器、掺钕钇铝石榴石激光器、半导体激光器及波长可调谐的固体激光器等；天线是光学望远镜；接收机采用各种形式的光电探测器，如光电倍增管、半导体光电二极管、雪崩光电二极管、红外和可见光多元探测器件等。激光雷达采用脉冲或连续波2种工作方式，探测方法分直接探测与外差探测。首先明白一下激光雷达，激光雷达是以激光为光源，通过探测激光与被探测无相互作用的光波信号来遥感测量的.使用振动拉曼技术进行测量的激光雷达技术即为拉曼激光雷达，主要用于大气遥感测量。拉曼激光雷达属于遥感技术的一种。激光雷达作为一种主动遥感探测技术和工具已有近50年的历史，目前广泛用于地球科学和气象学、物理学和天文学、生物学与生态保持、军事等领域。其中，传统意义上的激光雷达主要用于陆地植被监测、激光大气传输、精细气象探测、全球气候预测、海洋环境监测等。随着激光器技术、精细分光技术、光电检测技术和计算机控制技术的飞速发展，激光雷达在遥感探测的高度、空间分辨率、时间上的连续监测和测量精度等方面具有独到的优势。激光雷达是以发射激光束探测目标的位置、速度等特征量的雷达系统。从工作原理上讲，与微波雷达没有根本的区别：向目标发射探测信号（激光束），然后将接收到的从目标反射回来的信号（目标回波）与发射信号进行比较，作适当处理后，就可获得目标的有关信息，如目标距离、方位、高度、速度、姿态、甚至形状等参数，从而对飞机、导弹等目标进行探测、第1页共4页跟踪和识别。根据探测技术的不同，激光雷达可以分为直接探测型和相干探测型两种。而按照不同功能，则可分为跟踪雷达、运动目标指示雷达、流速测量雷达、风剪切探测雷达、目标识别雷达、成像雷达及振动传感雷达。激光雷达与无线电雷达的工作原理基本相同，且依赖于所采用的探测技术。其中直接探测型激光雷达的基本结构与激光测距机颇为相近。工作时，由发射系统发送一个信号，经目标反射后被接收系统收集，通过测量激光信号往返传播的时间而确定目标的距离。至于目标的径向速度，则可以由反射光的多普勒频移来确定，也可以测量两个或多个距离，并计算其变化率而求得速度。相干探测型激光雷达又有单稳与双稳之分，在所谓单稳系统中，发送与接收信号共用一个光学孔径，并由发送-接收开关隔离。而双稳系统则包括两个光学孔径，分别供发送与接收信号使用，发送-接收开关自然不再需要，其余部分与单稳系统相同。激光雷达是激光技术与雷达技术相结合的产物。由发射机、天线、接收机、跟踪架及信息处理等部分组成。发射机是各种形式的激光器，如二氧化碳激光器、掺钕钇铝石榴石激光器、半导体激光器及波长可调谐的固体激光器等；天线是光学望远镜；接收机采用各种形式的光电探测器，如光电倍增管、半导体光电二极管、雪崩光电二极管、红外和可见光多元探测器件等。激光雷达采用脉冲或连续波2种工作方式，探测方法分直接探测与外差探测。气象雷达是专门用于大气探测的雷达。属于主动式微波大气遥感设备。与无线电探空仪配套使用的高空风测风雷达，只是一种对位移气球定位的专门设备，一般不算作此类雷达。气象雷达是用于警戒和预报中、小尺度天气系统（如台风和暴雨云系）的主要探测工具之一工作在30～3000兆赫频段的气象多普勒雷达。一般具有很高的探测灵敏度。因探测高度范围可达1～100公里，所以又称为中层-平流层-对流层雷达（mstradar）。它主要用于探测晴空大气的风、大气湍流和大第2页共4页气稳定度等大气动力学参数的铅直分布美国国防部最初对激光雷达的兴趣与对微波雷达的相似，即侧重于对目标的监视、捕获、跟踪、毁伤评（satka）和导航。然而，由于微波雷达足以完成大部分毁伤评...
