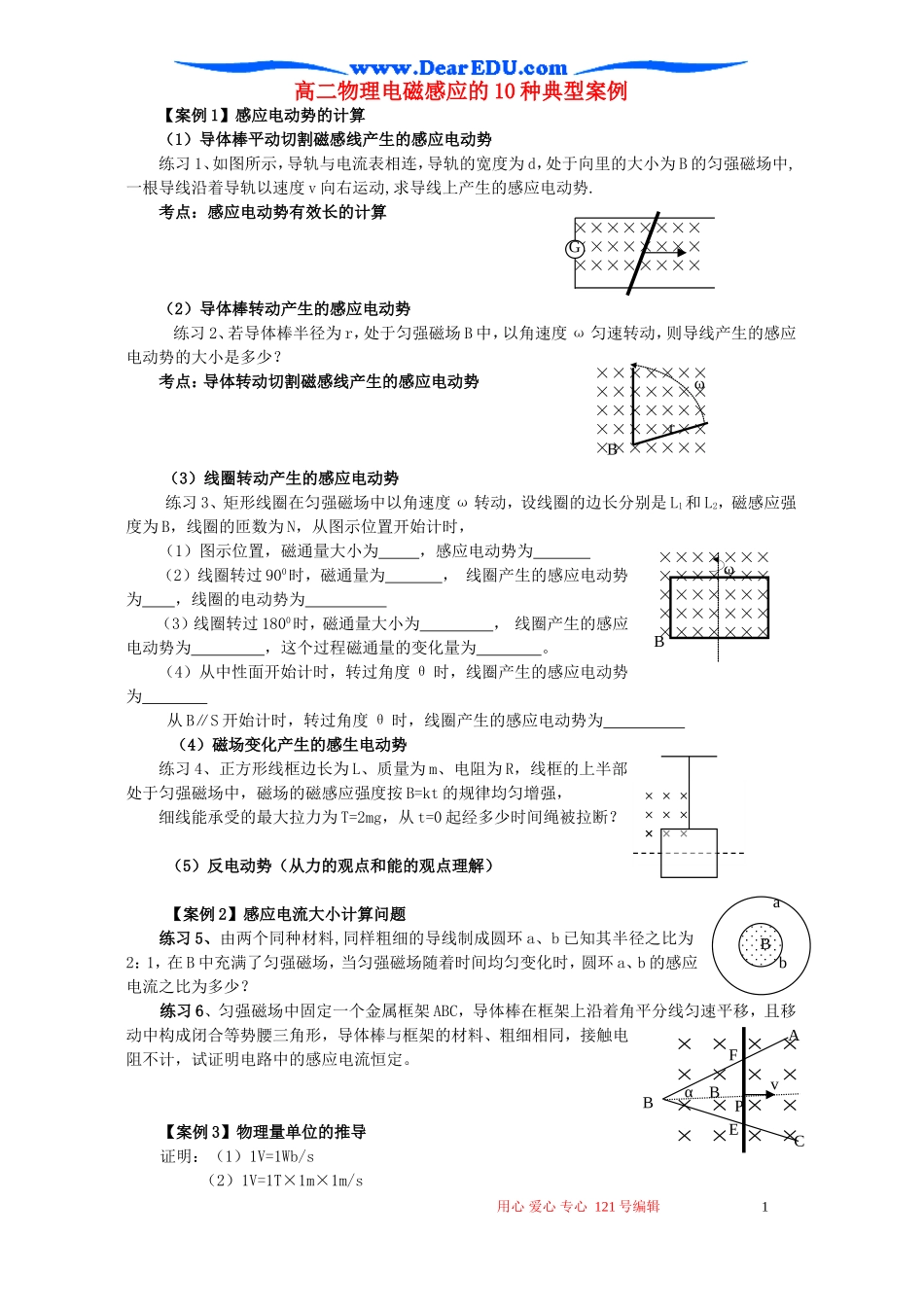

高二物理电磁感应的10种典型案例【案例1】感应电动势的计算（1）导体棒平动切割磁感线产生的感应电动势练习1、如图所示，导轨与电流表相连，导轨的宽度为d，处于向里的大小为B的匀强磁场中,一根导线沿着导轨以速度v向右运动,求导线上产生的感应电动势.考点：感应电动势有效长的计算（2）导体棒转动产生的感应电动势练习2、若导体棒半径为r，处于匀强磁场B中，以角速度ω匀速转动，则导线产生的感应电动势的大小是多少？考点：导体转动切割磁感线产生的感应电动势（3）线圈转动产生的感应电动势练习3、矩形线圈在匀强磁场中以角速度ω转动，设线圈的边长分别是L1和L2，磁感应强度为B，线圈的匝数为N，从图示位置开始计时，（1）图示位置，磁通量大小为，感应电动势为（2）线圈转过900时，磁通量为，线圈产生的感应电动势为，线圈的电动势为（3）线圈转过1800时，磁通量大小为，线圈产生的感应电动势为，这个过程磁通量的变化量为。（4）从中性面开始计时，转过角度θ时，线圈产生的感应电动势为从B∥S开始计时，转过角度θ时，线圈产生的感应电动势为（4）磁场变化产生的感生电动势练习4、正方形线框边长为L、质量为m、电阻为R，线框的上半部处于匀强磁场中，磁场的磁感应强度按B=kt的规律均匀增强，细线能承受的最大拉力为T=2mg，从t=0起经多少时间绳被拉断？（5）反电动势（从力的观点和能的观点理解）【案例2】感应电流大小计算问题练习5、由两个同种材料,同样粗细的导线制成圆环a、b已知其半径之比为2：1，在B中充满了匀强磁场，当匀强磁场随着时间均匀变化时，圆环a、b的感应电流之比为多少？练习6、匀强磁场中固定一个金属框架ABC，导体棒在框架上沿着角平分线匀速平移，且移动中构成闭合等势腰三角形，导体棒与框架的材料、粗细相同，接触电阻不计，试证明电路中的感应电流恒定。【案例3】物理量单位的推导证明：（1）1V=1Wb/s（2）1V=1T×1m×1m/s用心爱心专心121号编辑1BabvABBCPαFE×××××××××××××××××××××××××××××××××××rBω×××××××××××××××××××××××××××××××××××Bω××××××××××××××××××××××××G×××××××××方法：根据物理公式去推证椤次定律的应用1、“阻碍”的含义“阻碍”不是阻止。来斥去吸，增反减同2、“椤次定律”的解题步骤（1）（2）（3）（4）3、椤次定律的推广应用【案例4】阻碍“磁通量的变化”原磁场的磁通量增加，感应电流的磁场方向与它反向原磁场的磁通量减弱，感应电流的磁场方向与它同向练习7、已知通电直导线有恒定的电流强度，矩形线框从直导线左侧匀速通过导线右侧的过程中，用椤次定律判定感应电流的方向练习8、判定下列各种情况下灯泡中是否有感应电流，若有则标明感应电流的方向（1）导体棒匀速向右运动（2）导体棒匀加速向右运动（3）导体棒匀减速向右运动（4）导体棒匀减速向左运动练习9、（1）当线圈a中的电流均匀增加时，判定线圈b中的感应电流方向。（2）当线圈b中的电流均匀增加时，判定线圈a中的感应电流方向。【案例5】阻碍导体的相对运动——“跟着走”练习10、线圈A闭合，线圈B开口，当条形磁铁插入线圈的过程中，线圈A、B如何运动？练习11、已知空间有较大的有界磁场，方向水平向里,小金属圆线圈从高处自由落下，刚进入磁场、完全在磁场中、刚穿出磁场三个位置，加速度与重力加速度比较如何变化？落地时的速度与自由落体运动比较如何变化？设金属圆环始终竖直。练习13、金属圆环水平固定，条形磁铁从高处自由落下，问条形磁铁中心在图中三个位置时的加速度如何？【案例6】阻碍电流的变化（自感现象）练习14、如图电路a，b所示，电阻R和自感线圈L的电阻值都是很小，接通S，使电路达到稳定，灯泡A发光，则下列说法中正确的是（）A、在电路a中，断开S，A将逐渐变暗用心爱心专心121号编辑2abcdabcdabvMNABabcabB、在电路a中，断开S，A将先变得更亮，再逐渐变暗C、在电路b中，断开S，A将逐渐变暗D、在电路b中，断开S，A将先变得更亮，再逐渐变暗【案例7】电磁感应的能量问题练习15、如图所示，导体棒向右匀速运动切割磁感线，已知匀强...
