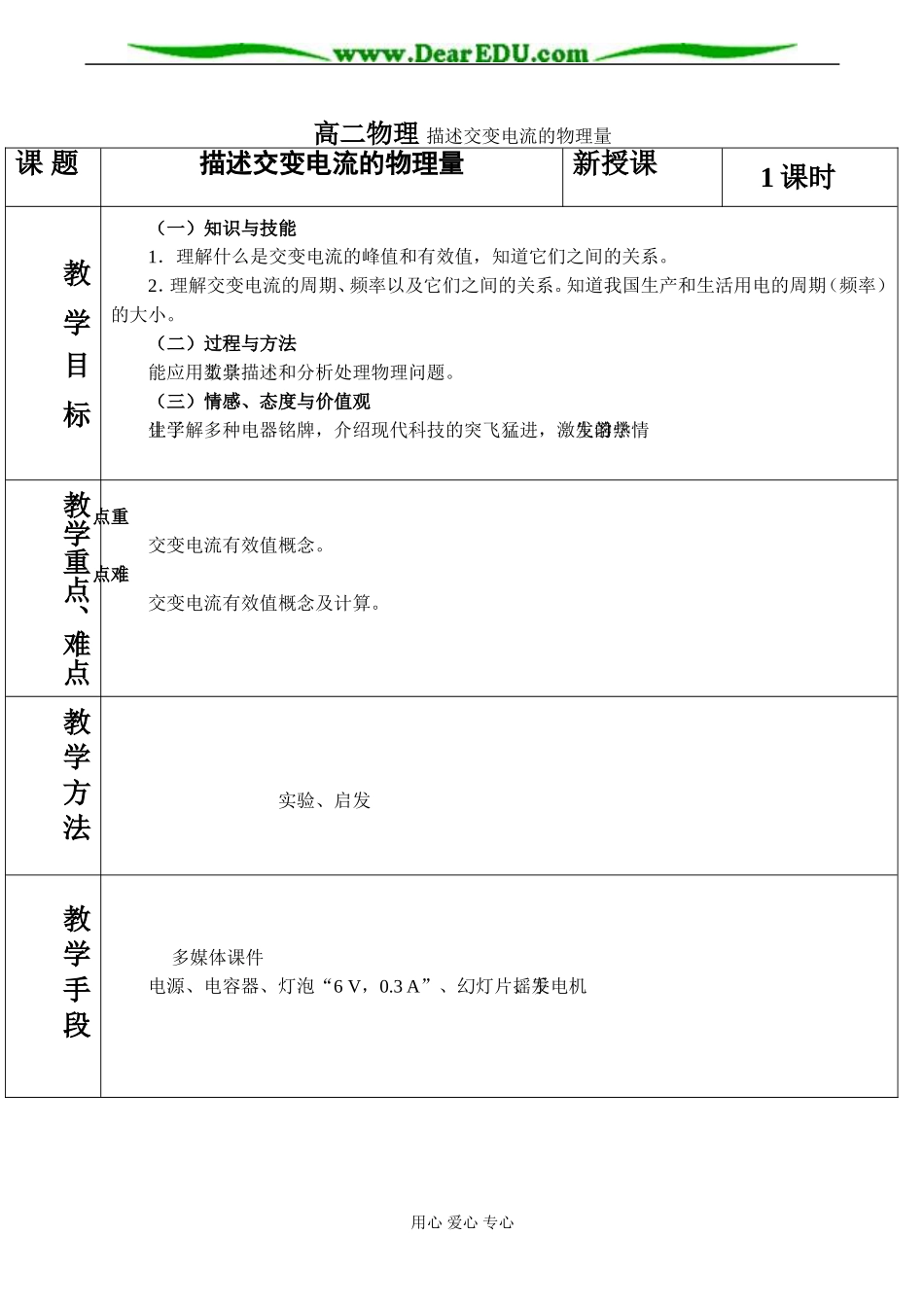

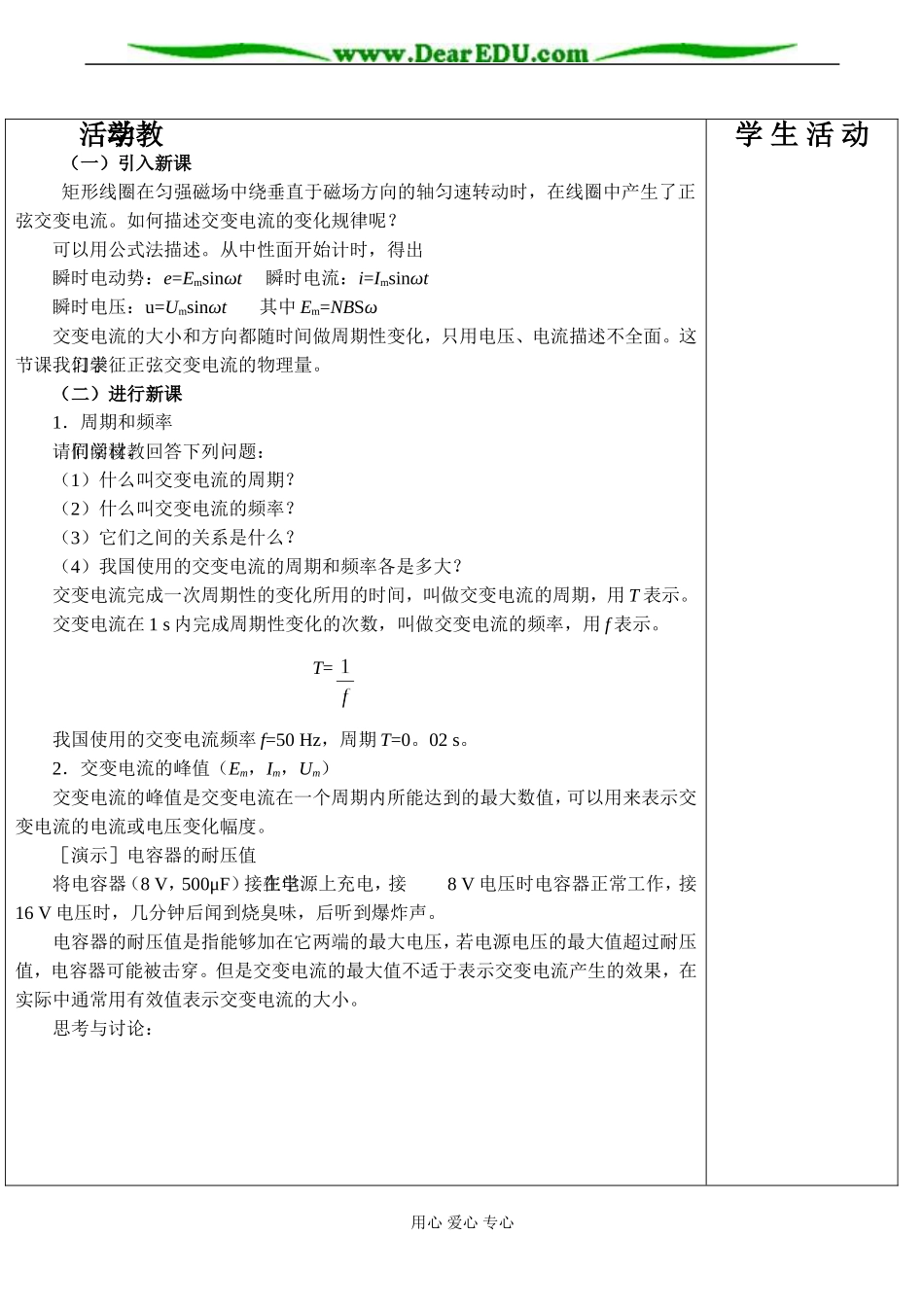

高二物理描述交变电流的物理量课题描述交变电流的物理量新授课1课时教学目标（一）知识与技能1．理解什么是交变电流的峰值和有效值，知道它们之间的关系。2．理解交变电流的周期、频率以及它们之间的关系。知道我国生产和生活用电的周期（频率）的大小。（二）过程与方法能应用数学工具描述和分析处理物理问题。（三）情感、态度与价值观让学生了解多种电器铭牌，介绍现代科技的突飞猛进，激发学生的学习热情教学重点、难点重点交变电流有效值概念。难点交变电流有效值概念及计算。教学方法实验、启发教学手段多媒体课件电源、电容器、灯泡“6V，0.3A”、幻灯片、手摇发电机用心爱心专心教学活动（一）引入新课矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，在线圈中产生了正弦交变电流。如何描述交变电流的变化规律呢？可以用公式法描述。从中性面开始计时，得出瞬时电动势：e=Emsinωt瞬时电流：i=Imsinωt瞬时电压：u=Umsinωt其中Em=NBSω交变电流的大小和方向都随时间做周期性变化，只用电压、电流描述不全面。这节课我们学习表征正弦交变电流的物理量。（二）进行新课1．周期和频率请同学们阅读教材，回答下列问题：（1）什么叫交变电流的周期？（2）什么叫交变电流的频率？（3）它们之间的关系是什么？（4）我国使用的交变电流的周期和频率各是多大？交变电流完成一次周期性的变化所用的时间，叫做交变电流的周期，用T表示。交变电流在1s内完成周期性变化的次数，叫做交变电流的频率，用f表示。T=我国使用的交变电流频率f=50Hz，周期T=0。02s。2．交变电流的峰值（Em，Im，Um）交变电流的峰值是交变电流在一个周期内所能达到的最大数值，可以用来表示交变电流的电流或电压变化幅度。［演示］电容器的耐压值将电容器（8V，500μF）接在学生电源上充电，接8V电压时电容器正常工作，接16V电压时，几分钟后闻到烧臭味，后听到爆炸声。电容器的耐压值是指能够加在它两端的最大电压，若电源电压的最大值超过耐压值，电容器可能被击穿。但是交变电流的最大值不适于表示交变电流产生的效果，在实际中通常用有效值表示交变电流的大小。思考与讨论：学生活动用心爱心专心0～0.2s、0.2～0.5s、0.5～0.8s、0.8～1s这四个阶段电流大小不变化，分别计算出热量，然后加起来。由解得J；J；J；J所以，1s内电阻R中产生的热量为J由解得，A=1.67A2．有效值（E、I、U）让交变电流和直流电通过同样的电阻，如果它们在相同时间内产生热量相等，把直流电的值叫做交变电流的有效值。通常用大写字母U、I、E表示有效值。正弦交变电流的最大值与有效值有以下关系：I==0.707ImU==0.707Um［强调］（1）各种使用交变电流的电器设备上所示值为有效值。（2）交变电流表（电压表或电流表）所测值为有效值。（3）计算交变电流的功、功率、热量等用有效值。（三）课堂总结、点评本节课主要学习了以下几个问题：1．表征交变电流的几个物理量：周期和频率、峰值和有效值。2．交变电流的周期与频率的关系：T=。3．正弦式交变电流最大值与有效值的关系：I=，U=。（四）实例探究【例1】表示交变电流随时间变化图象如图所示，则交变电流有效值为（）A．5AB．5AC．3.5AD．3.5A综合应用用心爱心专心【例2】交流发电机矩形线圈边长ab=cd=0.4m，bc=ad=0.2m，共50匝，线圈电阻r=1Ω，线圈在B=0.2T的匀强磁场中，绕垂直磁场方向的轴OO′以r/s转速匀速转动，外接电阻9Ω，如图所示。求：（1）电压表读数；（2）电阻R上电功率。作业书面完成P39“问题与练习”第3、4、5题；思考并回答第1、2题。板书设计用心爱心专心教学后记用心爱心专心
