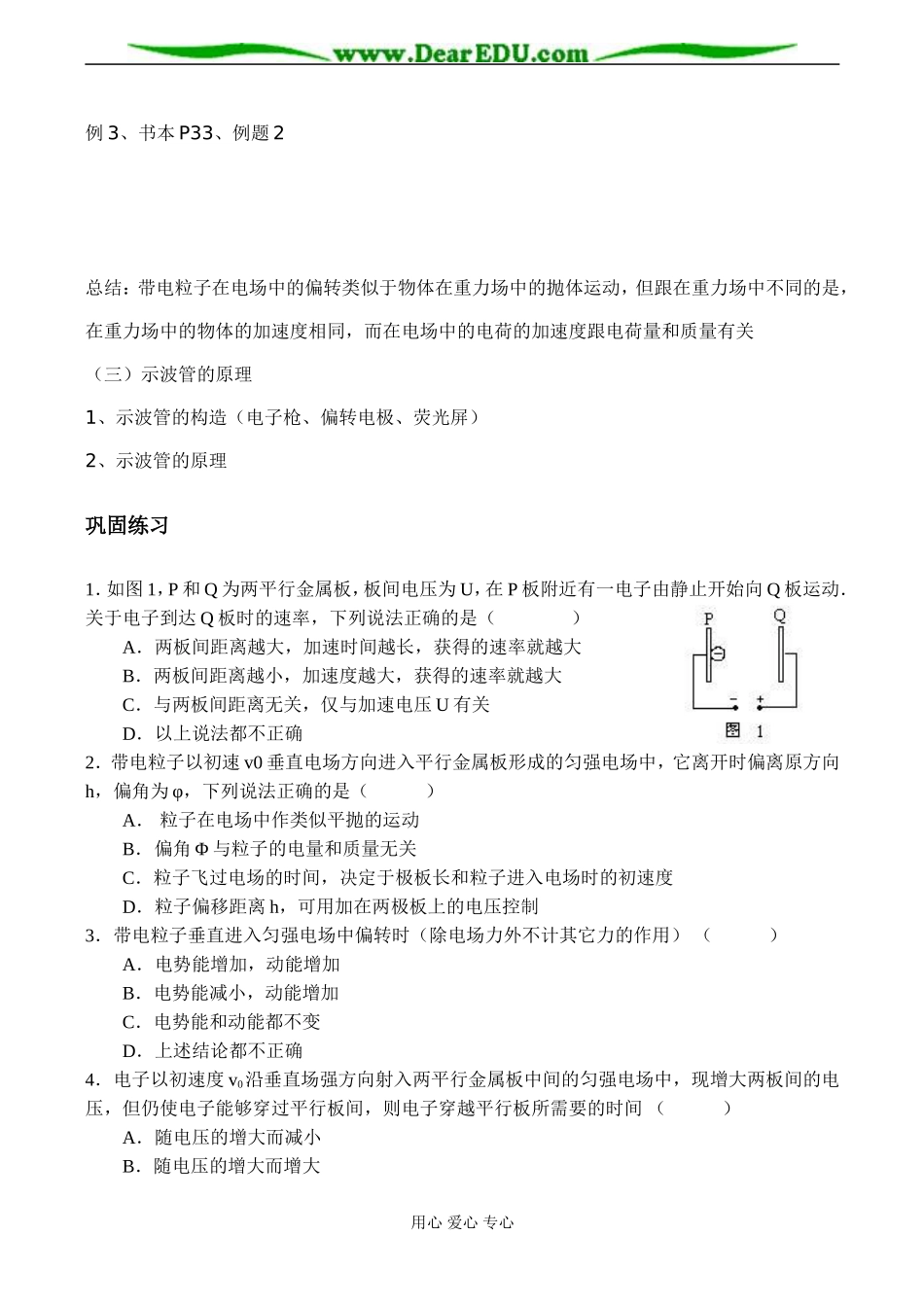

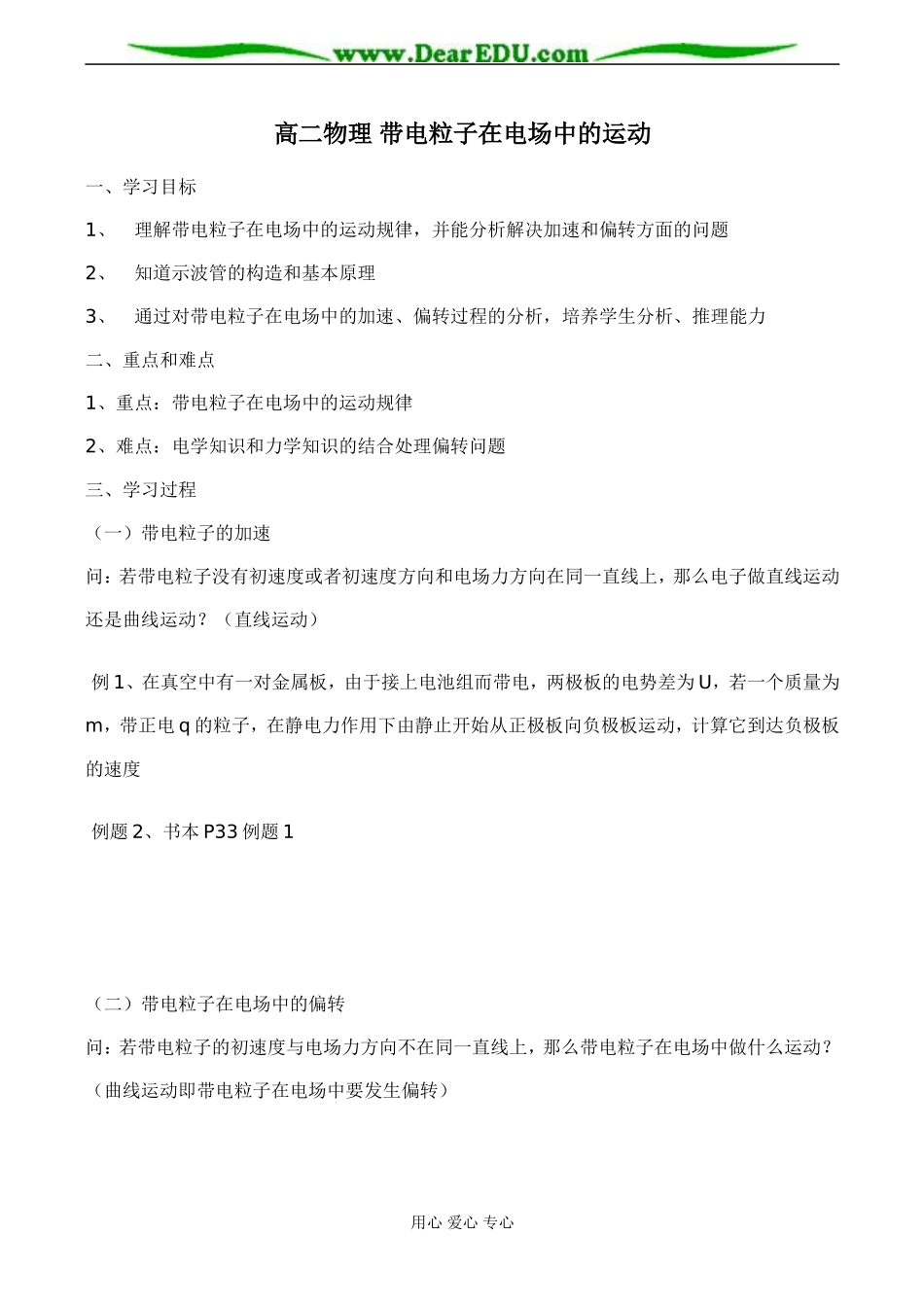

高二物理带电粒子在电场中的运动一、学习目标1、理解带电粒子在电场中的运动规律，并能分析解决加速和偏转方面的问题2、知道示波管的构造和基本原理3、通过对带电粒子在电场中的加速、偏转过程的分析，培养学生分析、推理能力二、重点和难点1、重点：带电粒子在电场中的运动规律2、难点：电学知识和力学知识的结合处理偏转问题三、学习过程（一）带电粒子的加速问：若带电粒子没有初速度或者初速度方向和电场力方向在同一直线上，那么电子做直线运动还是曲线运动？（直线运动）例1、在真空中有一对金属板，由于接上电池组而带电，两极板的电势差为U，若一个质量为m，带正电q的粒子，在静电力作用下由静止开始从正极板向负极板运动，计算它到达负极板的速度例题2、书本P33例题1（二）带电粒子在电场中的偏转问：若带电粒子的初速度与电场力方向不在同一直线上，那么带电粒子在电场中做什么运动？（曲线运动即带电粒子在电场中要发生偏转）用心爱心专心例3、书本P33、例题2总结：带电粒子在电场中的偏转类似于物体在重力场中的抛体运动，但跟在重力场中不同的是，在重力场中的物体的加速度相同，而在电场中的电荷的加速度跟电荷量和质量有关（三）示波管的原理1、示波管的构造（电子枪、偏转电极、荧光屏）2、示波管的原理巩固练习1．如图1，P和Q为两平行金属板，板间电压为U，在P板附近有一电子由静止开始向Q板运动．关于电子到达Q板时的速率，下列说法正确的是（）A．两板间距离越大，加速时间越长，获得的速率就越大B．两板间距离越小，加速度越大，获得的速率就越大C．与两板间距离无关，仅与加速电压U有关D．以上说法都不正确2．带电粒子以初速v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏离原方向h，偏角为φ，下列说法正确的是（）A．粒子在电场中作类似平抛的运动B．偏角Φ与粒子的电量和质量无关C．粒子飞过电场的时间，决定于极板长和粒子进入电场时的初速度D．粒子偏移距离h，可用加在两极板上的电压控制3．带电粒子垂直进入匀强电场中偏转时（除电场力外不计其它力的作用）（）A．电势能增加，动能增加B．电势能减小，动能增加C．电势能和动能都不变D．上述结论都不正确4．电子以初速度v0沿垂直场强方向射入两平行金属板中间的匀强电场中，现增大两板间的电压，但仍使电子能够穿过平行板间，则电子穿越平行板所需要的时间（）A．随电压的增大而减小B．随电压的增大而增大用心爱心专心C．加大两板间距离，时间将减小D．与电压及两板间距离均无关5．如图2所示，从灯丝发出的电子经加速电场加速后，进入偏转电场，若加速电压为U1，偏转电压为U2，要使电子在电场中的偏转量y增大为原来的2倍，下列方法中正确的是()A．使U1减小为原来的1/2B．使U2增大为原来的2倍C．使偏转板的长度增大为原来2倍D.使偏转板的距离减小为原来的1/2用心爱心专心
