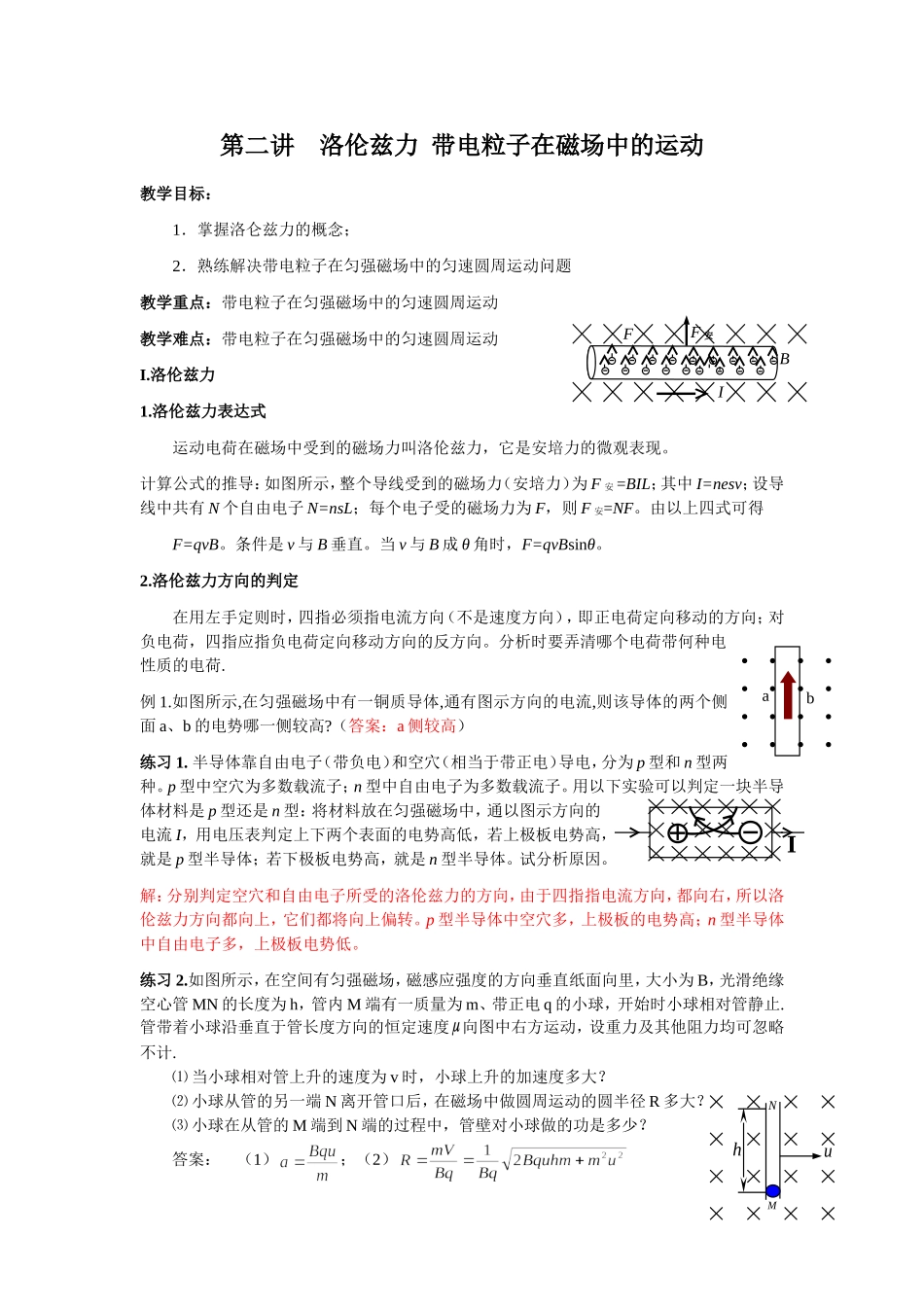

第二讲洛伦兹力带电粒子在磁场中的运动教学目标：1．掌握洛仑兹力的概念；2．熟练解决带电粒子在匀强磁场中的匀速圆周运动问题教学重点：带电粒子在匀强磁场中的匀速圆周运动教学难点：带电粒子在匀强磁场中的匀速圆周运动I.洛伦兹力1.洛伦兹力表达式运动电荷在磁场中受到的磁场力叫洛伦兹力，它是安培力的微观表现。计算公式的推导：如图所示，整个导线受到的磁场力（安培力）为F安=BIL；其中I=nesv；设导线中共有N个自由电子N=nsL；每个电子受的磁场力为F，则F安=NF。由以上四式可得F=qvB。条件是v与B垂直。当v与B成θ角时，F=qvBsinθ。2.洛伦兹力方向的判定在用左手定则时，四指必须指电流方向（不是速度方向），即正电荷定向移动的方向；对负电荷，四指应指负电荷定向移动方向的反方向。分析时要弄清哪个电荷带何种电性质的电荷.例1.如图所示,在匀强磁场中有一铜质导体,通有图示方向的电流,则该导体的两个侧面a、b的电势哪一侧较高?（答案：a侧较高）练习1.半导体靠自由电子（带负电）和空穴（相当于带正电）导电，分为p型和n型两种。p型中空穴为多数载流子；n型中自由电子为多数载流子。用以下实验可以判定一块半导体材料是p型还是n型：将材料放在匀强磁场中，通以图示方向的电流I，用电压表判定上下两个表面的电势高低，若上极板电势高，就是p型半导体；若下极板电势高，就是n型半导体。试分析原因。解：分别判定空穴和自由电子所受的洛伦兹力的方向，由于四指指电流方向，都向右，所以洛伦兹力方向都向上，它们都将向上偏转。p型半导体中空穴多，上极板的电势高；n型半导体中自由电子多，上极板电势低。练习2.如图所示，在空间有匀强磁场，磁感应强度的方向垂直纸面向里，大小为B，光滑绝缘空心管MN的长度为h，管内M端有一质量为m、带正电q的小球，开始时小球相对管静止.管带着小球沿垂直于管长度方向的恒定速度向图中右方运动，设重力及其他阻力均可忽略不计.⑴当小球相对管上升的速度为v时，小球上升的加速度多大？⑵小球从管的另一端N离开管口后，在磁场中做圆周运动的圆半径R多大？⑶小球在从管的M端到N端的过程中，管壁对小球做的功是多少？答案：（1）；（2）IBF安FIabuMNh（3）Ｗ＝ＢquhII.带电粒子在匀强磁场的运动带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，由此可以推导出该圆周运动的半径公式和周期公式：处理该类问题的关键是画出粒子在磁场中运动的轨迹示意图，或临界轨迹。例2.如图所示，两个共轴的圆筒形金属电极，外电极接地，其上均匀分布着平行于轴线的四条狭缝a、b、c和d，外筒的外半径为r，在圆筒之外的足够大区域中有平行于轴线方向的均匀磁场，磁感强度的大小为B。在两极间加上电压，使两圆筒之间的区域内有沿半径向外的电场。一质量为ｍ、带电量为＋q的粒子，从紧靠内筒且正对狭缝a的S点出发，初速为零。如果该粒子经过一段时间的运动之后恰好又回到出发点S，则两电极之间的电压U应是多少？（不计重力，整个装置在真空中）解析：如图所示，带电粒子从S点出发，在两筒之间的电场作用下加速，沿径向穿过狭缝a而进入磁场区，在洛伦兹力作用下做匀速圆周运动。粒子再回到S点的条件是能沿径向穿过狭缝d.只要穿过了d，粒子就会在电场力作用下先减速，再反向加速，经d重新进入磁场区，然后粒子以同样方式经过c、b，再回到S点。设粒子进入磁场区的速度大小为V，根据动能定理，有设粒子做匀速圆周运动的半径为R，由洛伦兹力公式和牛顿第二定律，有由前面分析可知，要回到S点，粒子从a到d必经过圆周，所以半径R必定等于筒的外半径r，即R=r.由以上各式解得；.练习2.如图所示，竖直向下的匀强磁场穿过光滑的绝缘水平面，平面上一个钉子O固定一根细线，细线的另一端系一带电小球，小球在光滑水平面内绕O做匀速圆周运动.在某时刻细线断开，小球仍然在匀强磁场中做匀速圆周运动，下列说法一定错误的是(Ａ)A.速率变小，半径变小，周期不变B.速率不变，半径不变，周期不变C.速率不变，半径变大，周期变大D.速率不变，半径变小，周期变小III.带电粒子在半有界磁场中的运动处理这一类物理问题要画出带电粒子运动的临界轨迹.OBm例3.如图...
