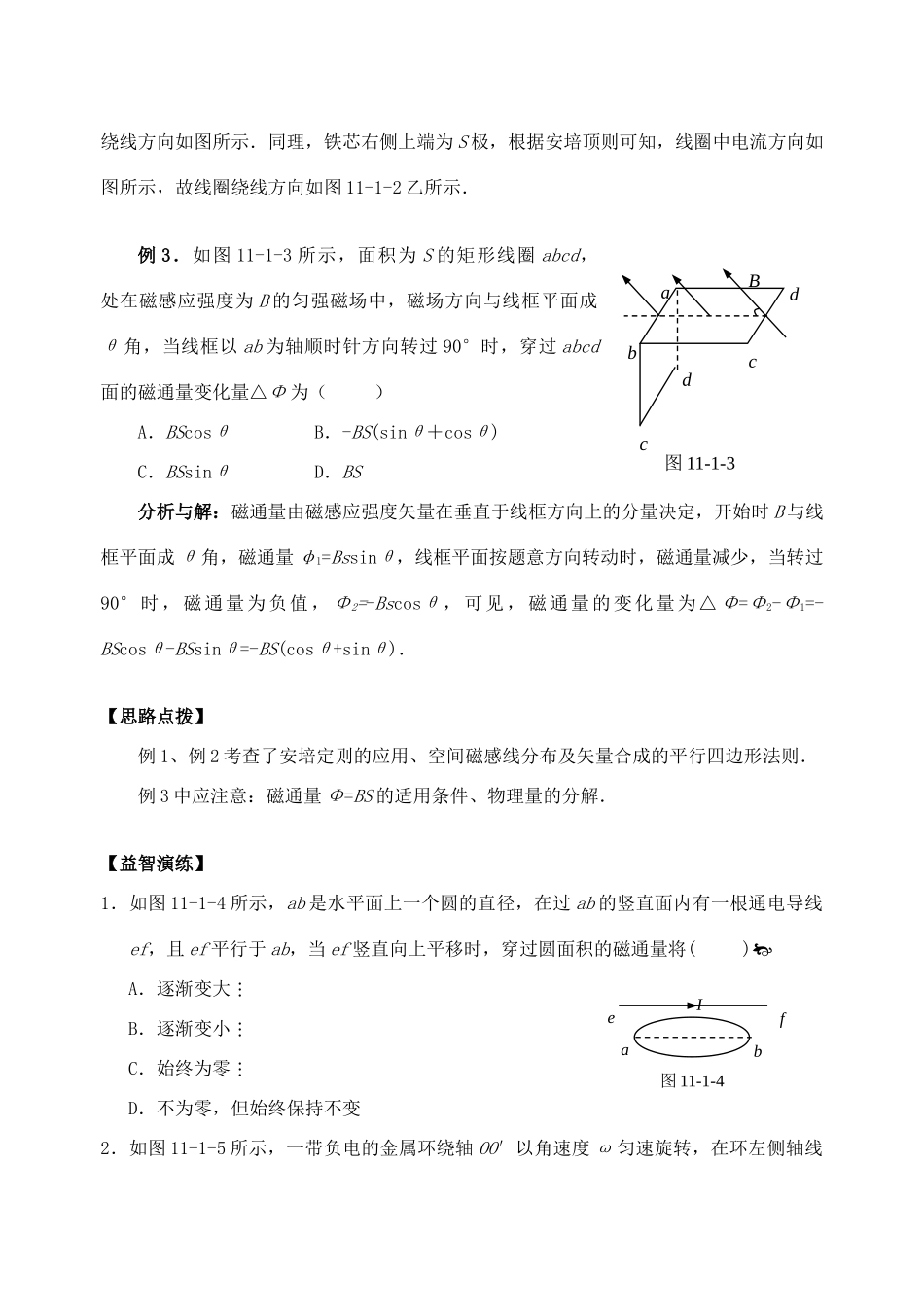

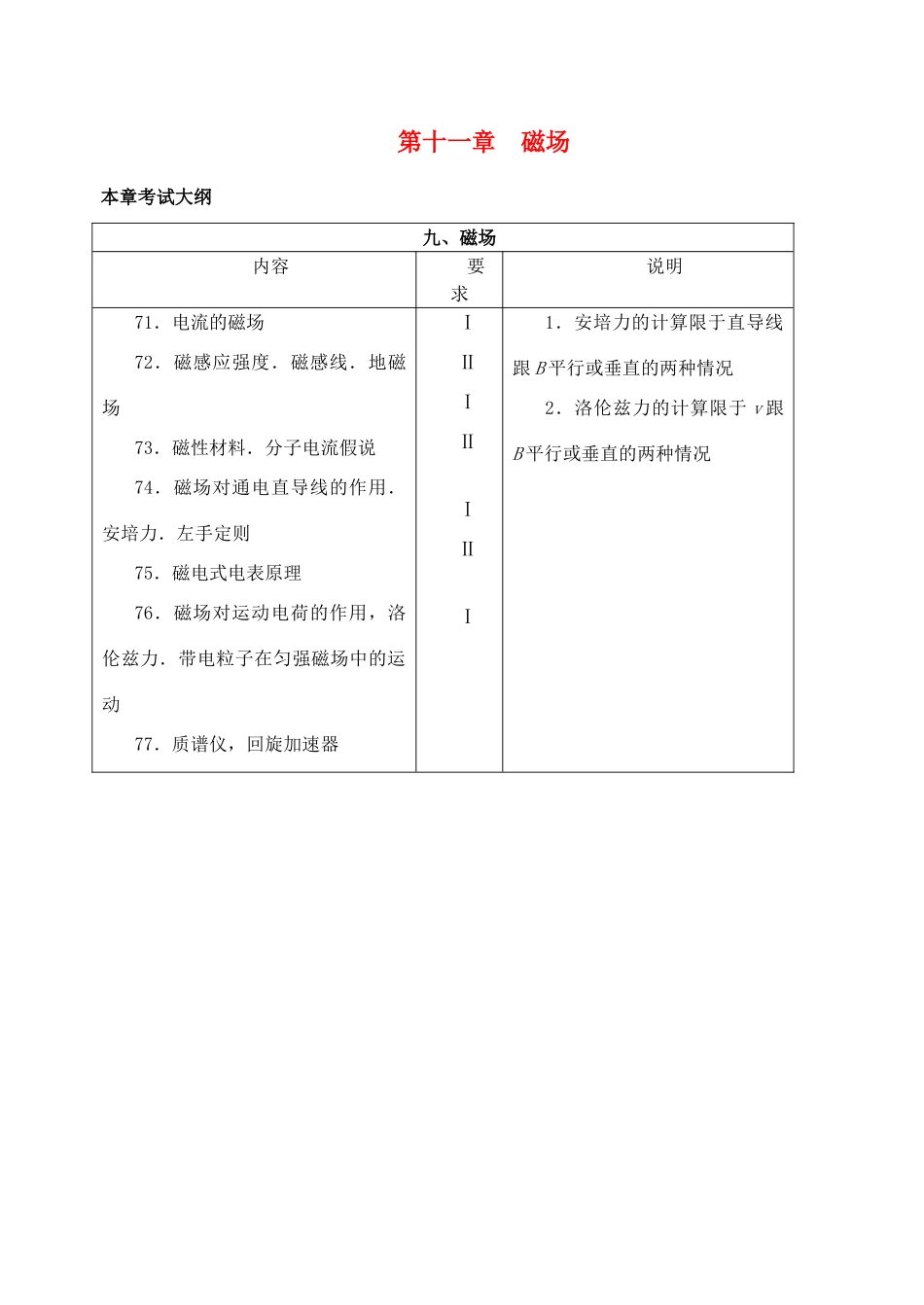

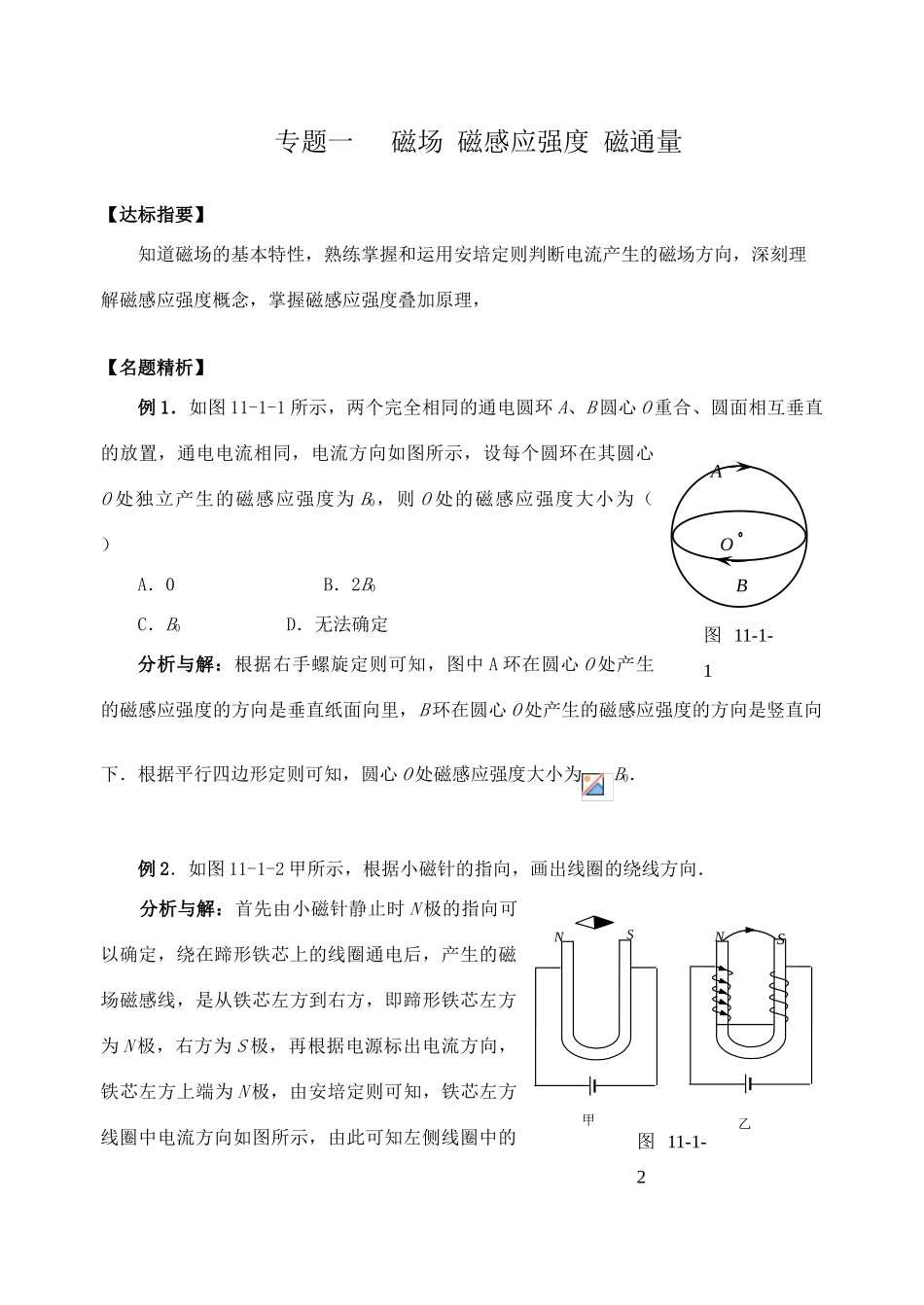

第十一章磁场本章考试大纲九、磁场内容要求说明71．电流的磁场72．磁感应强度．磁感线．地磁场73．磁性材料．分子电流假说74．磁场对通电直导线的作用．安培力．左手定则75．磁电式电表原理76．磁场对运动电荷的作用，洛伦兹力．带电粒子在匀强磁场中的运动77．质谱仪，回旋加速器ⅠⅡⅠⅡⅠⅡⅠ1．安培力的计算限于直导线跟B平行或垂直的两种情况2．洛伦兹力的计算限于v跟B平行或垂直的两种情况专题一磁场磁感应强度磁通量【达标指要】知道磁场的基本特性，熟练掌握和运用安培定则判断电流产生的磁场方向，深刻理解磁感应强度概念，掌握磁感应强度叠加原理，【名题精析】例1．如图11-1-1所示，两个完全相同的通电圆环A、B圆心O重合、圆面相互垂直的放置，通电电流相同，电流方向如图所示，设每个圆环在其圆心O处独立产生的磁感应强度为B0，则O处的磁感应强度大小为（）A．0B．2B0C．B0D．无法确定分析与解：根据右手螺旋定则可知，图中A环在圆心O处产生的磁感应强度的方向是垂直纸面向里，B环在圆心O处产生的磁感应强度的方向是竖直向下．根据平行四边形定则可知，圆心O处磁感应强度大小为B0．例2．如图11-1-2甲所示，根据小磁针的指向，画出线圈的绕线方向．分析与解：首先由小磁针静止时N极的指向可以确定，绕在蹄形铁芯上的线圈通电后，产生的磁场磁感线，是从铁芯左方到右方，即蹄形铁芯左方为N极，右方为S极，再根据电源标出电流方向，铁芯左方上端为N极，由安培定则可知，铁芯左方线圈中电流方向如图所示，由此可知左侧线圈中的ABO图11-1-1甲NSNS乙图11-1-2绕线方向如图所示．同理，铁芯右侧上端为S极，根据安培顶则可知，线圈中电流方向如图所示，故线圈绕线方向如图11-1-2乙所示．例3．如图11-1-3所示，面积为S的矩形线圈abcd，处在磁感应强度为B的匀强磁场中，磁场方向与线框平面成θ角，当线框以ab为轴顺时针方向转过90°时，穿过abcd面的磁通量变化量△Φ为（）A．BScosθB．-BS(sinθ＋cosθ)C．BSsinθD．BS分析与解：磁通量由磁感应强度矢量在垂直于线框方向上的分量决定，开始时B与线框平面成θ角，磁通量φ1=Bssinθ，线框平面按题意方向转动时，磁通量减少，当转过90°时，磁通量为负值，Φ2=-Bscosθ，可见，磁通量的变化量为△Φ=Φ2-Φ1=-BScosθ-BSsinθ=-BS(cosθ+sinθ)．【思路点拨】例1、例2考查了安培定则的应用、空间磁感线分布及矢量合成的平行四边形法则．例3中应注意：磁通量Φ=BS的适用条件、物理量的分解．【益智演练】1．如图11-1-4所示，ab是水平面上一个圆的直径，在过ab的竖直面内有一根通电导线ef，且ef平行于ab，当ef竖直向上平移时，穿过圆面积的磁通量将()A．逐渐变大B．逐渐变小C．始终为零D．不为零，但始终保持不变2．如图11-1-5所示，一带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线abcdcdB图11-1-3图11-1-4efabI上的小磁针最后平衡的位置是()A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右3．在同一平面内有四根彼此绝缘的通电直导线，如图11-1-6所示，四根导线中电流i4=i3＞i2＞i1，要使O点磁场增强，应切断哪一根导线中的电流（）A．i1B．i2C．i3D．i44．在磁感应强度为B0，竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直纸面向里，如图11-1-7所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中()A．b、d两点的磁感应强度大小相等B．a、b两点的磁感应强度大小相等C．c点的磁感应强度的值最小D．b点的磁感应强度的值最大5．有一束电子流沿x轴正方向高速运动，如图11-1-8所示，电子流在z轴上的P点处所产生的磁场方向是沿()A．y轴正方向B．y轴负方向C．z轴正方向D．z轴负方向6．在地球赤道上空有一小磁针处于水平静止状态，突然发现小ωNSOO´图11-1-5图11-1-6i2i1i3i4图11-1-7abcdxyzOP图11-1-8磁针N极向东偏转，由此可知()A．一定是小磁针正东方向上有一条形磁铁的N极靠近小磁针B．一定是小磁针正东方向上有一条形磁铁的S极靠近小磁针C．可能是小磁针正上方有电子流自南向北水平通过D．可能是小磁针正上方有电子流自北向南水平通过7．关于磁感应...
