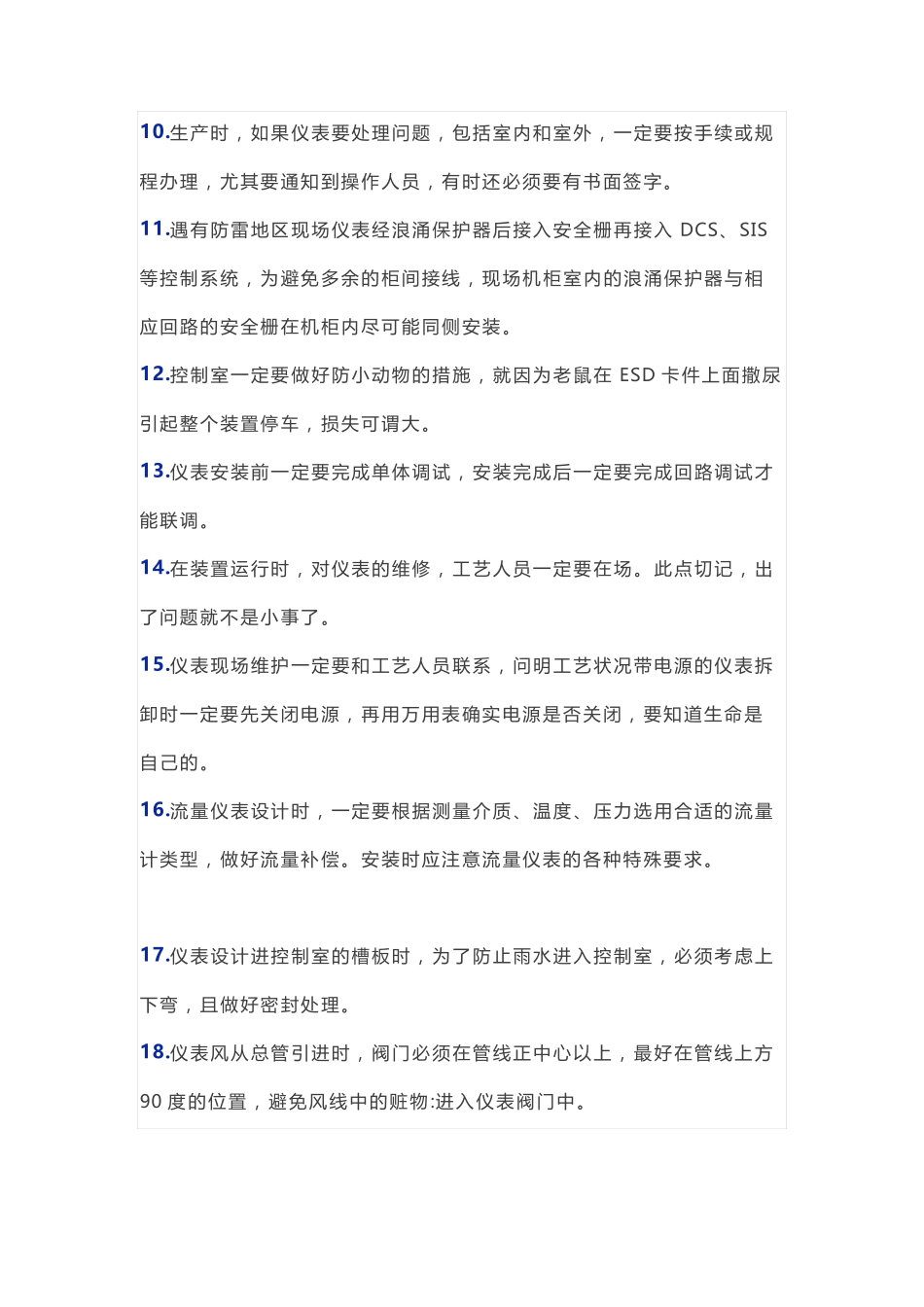

化工仪表是化工领域中不可或缺的一部分，它能够将各种物理参数或化学反应过程的数据及时地传输到计算机中，从而实现对化工过程的实时监控和控制。因此，化工仪表基础知识对于化工行业的健康发展至关重要。化工仪表的工作原理是将压力、温度、流量等参数传递到计算机中的模拟量输出单元。在化工生产中，这些参数的传递和控制直接影响到生产和生产效率的提高。因此深入了解化工仪表基本知识对于企业生产与质量控制至关重要。在掌握化工仪表的基础知识后，企业可以更好地管理生产过程，减少生产成本，提高产品质量和生产效益。1.切勿把信号电缆与供电电缆混用一根多心电缆！2.氧管线仪表设备维护切勿粘油，禁油变送器及压力表切勿与普通表混装。3.维修仪表拆线时，一定得注意把线头包好，防止短路！4.电缆不应有中间接头。5.点的屏蔽接地，一般在控制室侧屏蔽接地。6.防护软管一定要低于仪表进线口防止仪表进水。7.漏天仪表应该增设仪表保护箱或用尼龙塑料袋包裹。8.电缆在槽架中敷设时，本安电缆、电源电缆、信号电缆要用隔板分开。9.在接线时，补偿导线不能用接线鼻子（片），避免两种不同导体接触，引起测量误差。10.生产时，如果仪表要处理问题，包括室内和室外，一定要按手续或规程办理，尤其要通知到操作人员，有时还必须要有书面签字。11.遇有防雷地区现场仪表经浪涌保护器后接入安全栅再接入DCS、SIS等控制系统，为避免多余的柜间接线，现场机柜室内的浪涌保护器与相应回路的安全栅在机柜内尽可能同侧安装。12.控制室一定要做好防小动物的措施，就因为老鼠在ESD卡件上面撒尿引起整个装置停车，损失可谓大。13.仪表安装前一定要完成单体调试，安装完成后一定要完成回路调试才能联调。14.在装置运行时，对仪表的维修，工艺人员一定要在场。此点切记，出了问题就不是小事了。15.仪表现场维护一定要和工艺人员联系，问明工艺状况带电源的仪表拆卸时一定要先关闭电源，再用万用表确实电源是否关闭，要知道生命是自己的。16.流量仪表设计时，一定要根据测量介质、温度、压力选用合适的流量计类型，做好流量补偿。安装时应注意流量仪表的各种特殊要求。17.仪表设计进控制室的槽板时，为了防止雨水进入控制室，必须考虑上下弯，且做好密封处理。18.仪表风从总管引进时，阀门必须在管线正中心以上，最好在管线上方90度的位置，避免风线中的赃物:进入仪表阀门中。19.屏蔽层不得两头均接地；室外电缆保护管口应有防雨措施；防爆环境注意管口的密封。20.报警仪器、音响设备一定要维护好并正常投用，否则一旦工艺出现事故，仪表专业不死也得脱层皮，原因就是因为报警器坏了，操作人员没有发现。21.涉及氨的场合,禁用铜及铜合金；DCS系统供电，应设计双路电源进入！22.热电阻测温，远距离传输不能采用两线制。23.电缆的绝缘电阻应大于5兆欧；电缆转弯半径一般应大于10倍电缆直径，光缆为15倍；仪表电缆与电气电缆平行敷设应保持一定间距（大于0.8米），与设备和管道的间距大于150毫米。24.仪表管道液压试验，对于奥氏体不锈钢管道进行实验时，水中氯离子含量不得超过25PPM(百万分之）仪表工作接地应小于1欧姆，其他接地小于4欧姆。25.仪表的保护应该用防火布“石棉布”才对。不该用塑料袋。26.在氢气单元的使用的仪表必须达到防爆等级，和防护等级的要求，缺一不可。本安信号（电缆）和隔爆信号（电缆）不可以进同一个现场中间接线箱。27.电缆的绝缘电阻应大于5兆欧；电缆转弯半径一般应大于10倍电缆直径，光缆为15倍；仪表电缆与电气电缆平行敷设应保持一定间距（大于0.8米），与设备和管道的间距大于150毫米。28.仪表管道液压试验，对于奥氏体不锈钢管道进行实验时，水中氯离子含量不得超过25PPM(百万分之）仪表工作接地应小于1欧姆，其他接地小于4欧姆。29.在氢气单元的使用的仪表必须达到防爆等级，和防护等级的要求，缺一不可。本安信号（电缆）和隔爆信号（电缆）不可以进同一个现场中间接线箱。30.FF总线设计时，要在电源调节器和现场总线接线箱的终端加装终端器（电阻和电容串联连接）。31.连锁用的电磁阀应采用故障安全型的，正常情况下带电，联锁时断电。32.仪表设计和安装时，如...
