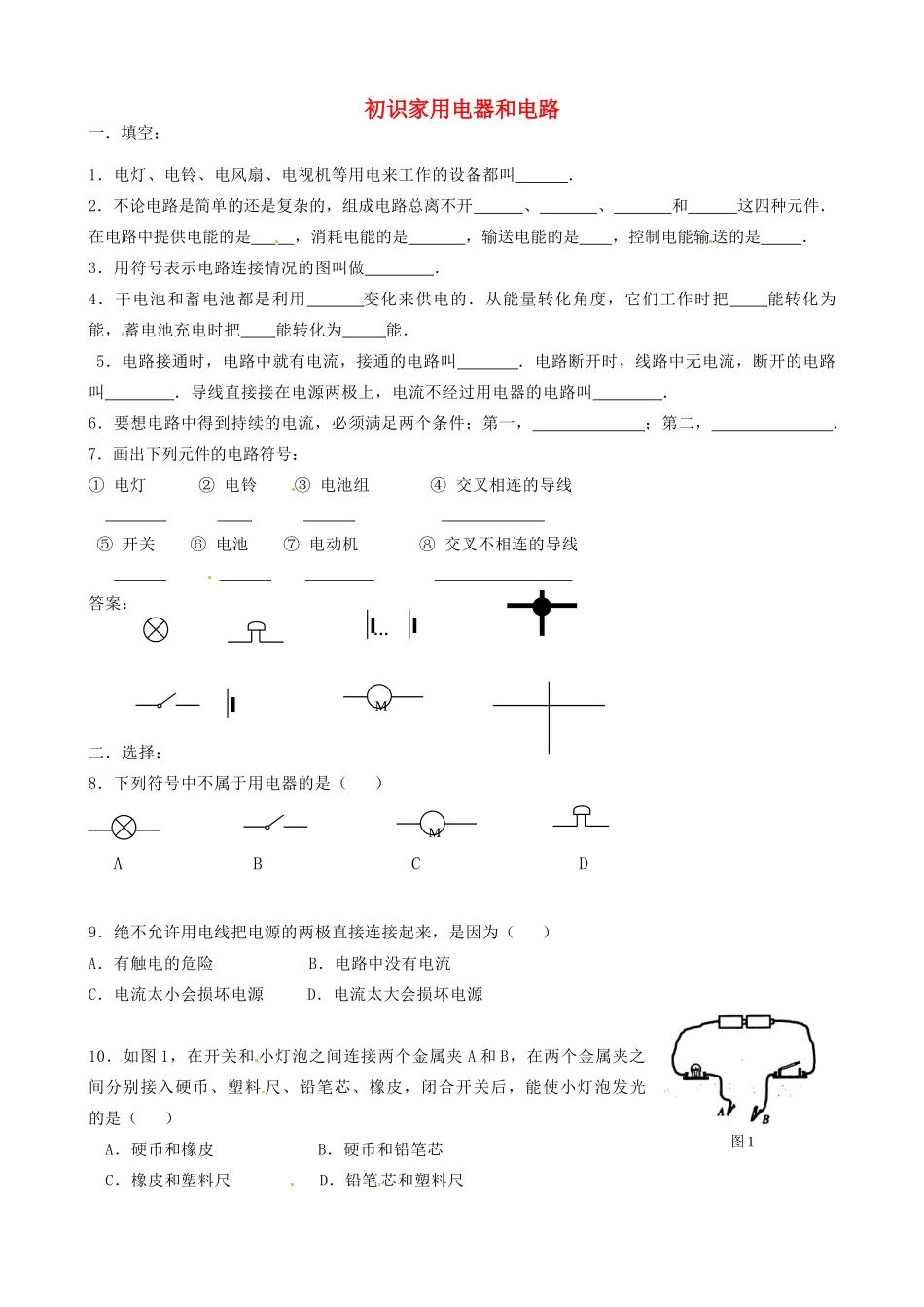

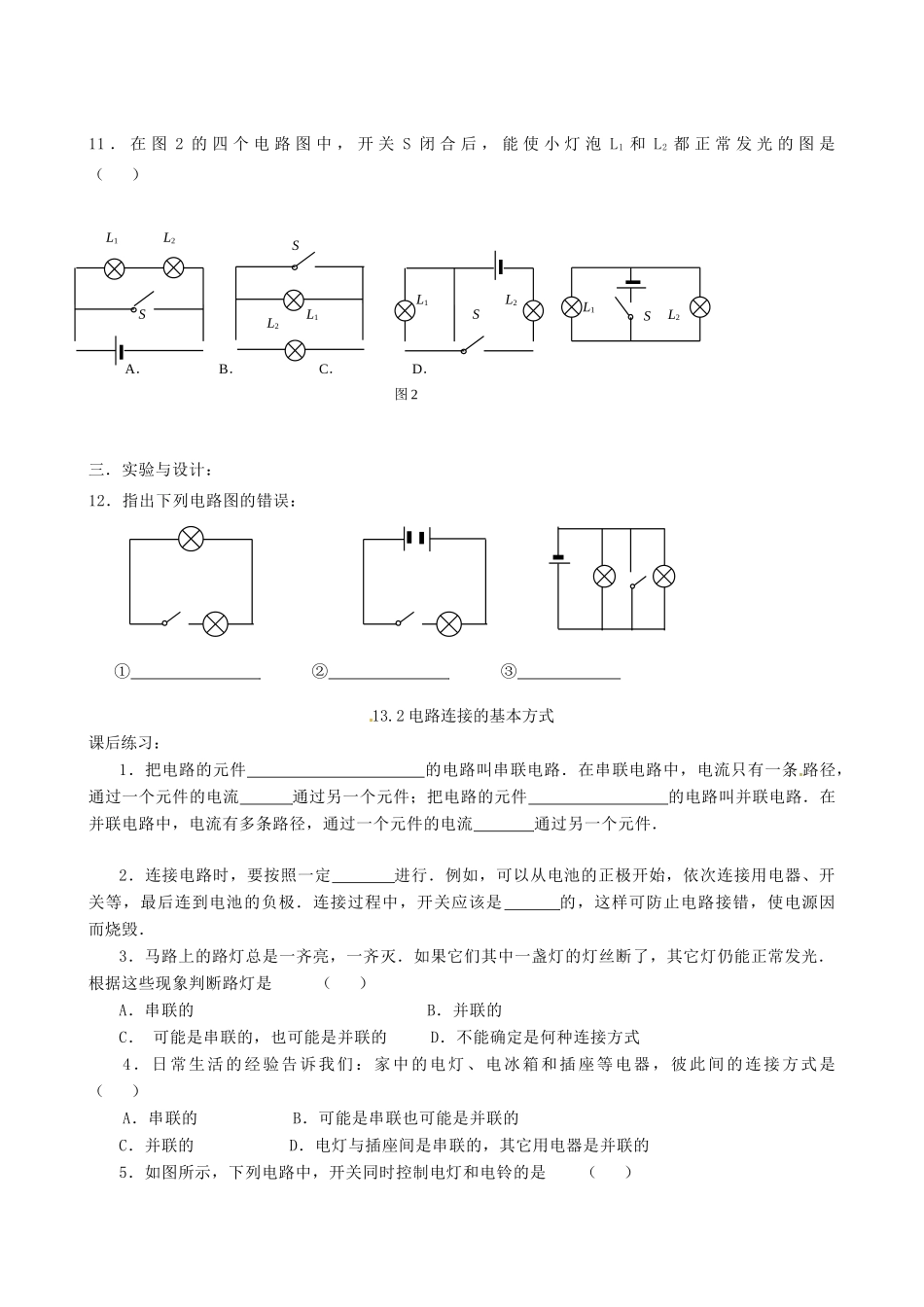

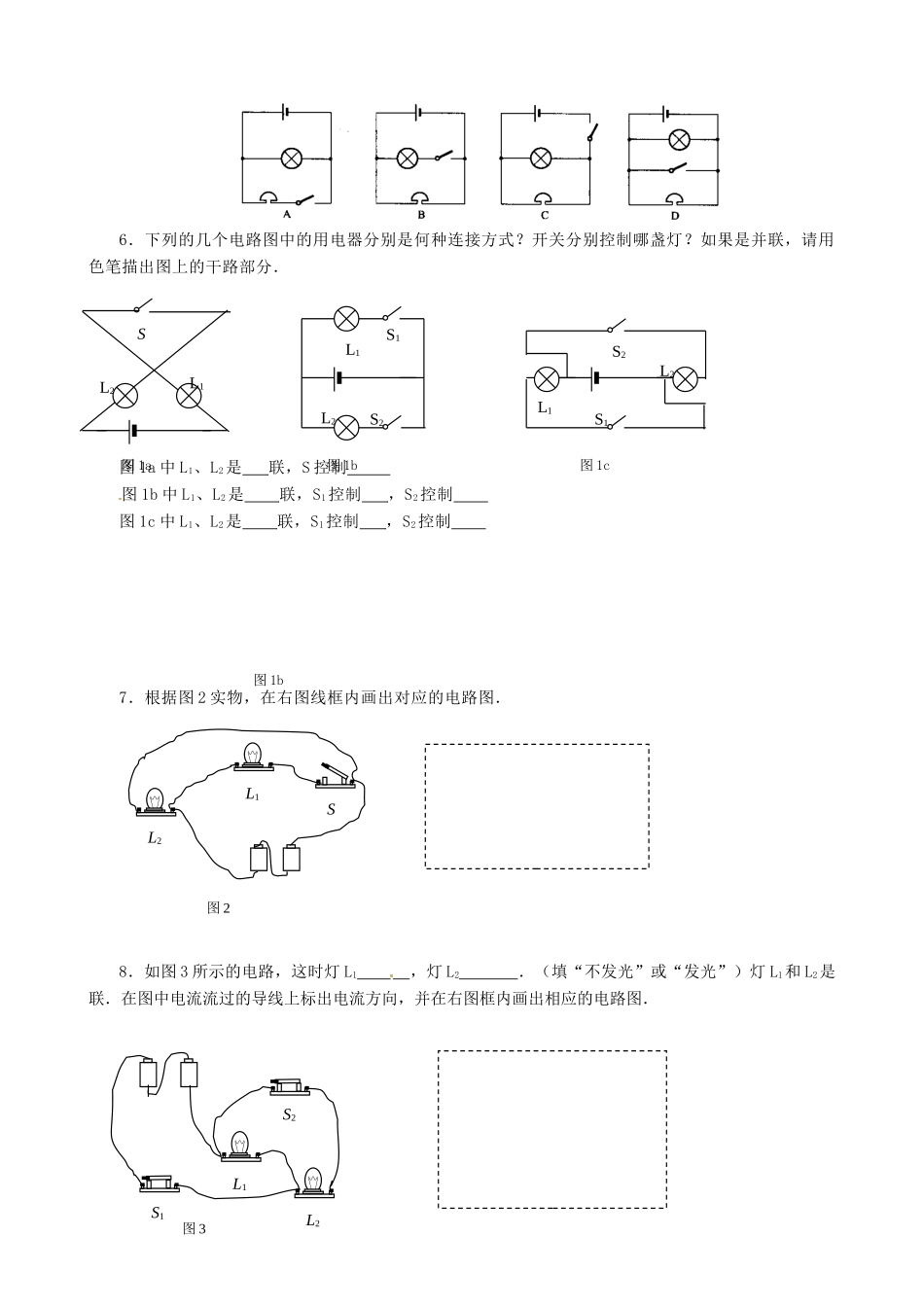

初识家用电器和电路一．填空：1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．3．用符号表示电路连接情况的图叫做．4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．7．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线答案：…二．选择：8．下列符号中不属于用电器的是（）9．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源10．如图1，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮B．硬币和铅笔芯C．橡皮和塑料尺D．铅笔芯和塑料尺图1MABCDM11．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）三．实验与设计：12．指出下列电路图的错误：①②③13.2电路连接的基本方式课后练习：1．把电路的元件的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流通过另一个元件；把电路的元件的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流通过另一个元件．2．连接电路时，要按照一定进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁．3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（）A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的B．可能是串联也可能是并联的C．并联的D．电灯与插座间是串联的，其它用电器是并联的5．如图所示，下列电路中，开关同时控制电灯和电铃的是（）L1L2SL1L2SL1L2SL1L2SA．B．C．D．图26．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a中L1、L2是联，S控制图1b中L1、L2是联，S1控制，S2控制图1c中L1、L2是联，S1控制，S2控制7．根据图2实物，在右图线框内画出对应的电路图．8．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．图1bL1L2S1S2图1cL1L2S1S2图1aSL2L1L1L2S图2L1S2S1L2图3图1b9．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．（1）用导线连接A、B，则电流通过灯，它们是联的；（2）用导线只连接C、D，则电流通过灯，它们是联的．10．按图5所示的电路，在右画线框内出相应的电路图．L1L2S2S1图5
