广东省东莞市寮步信义学校八年级物理下册 6.5探究杠杆的平衡条件（第二课时）教案 粤教沪版VIP免费

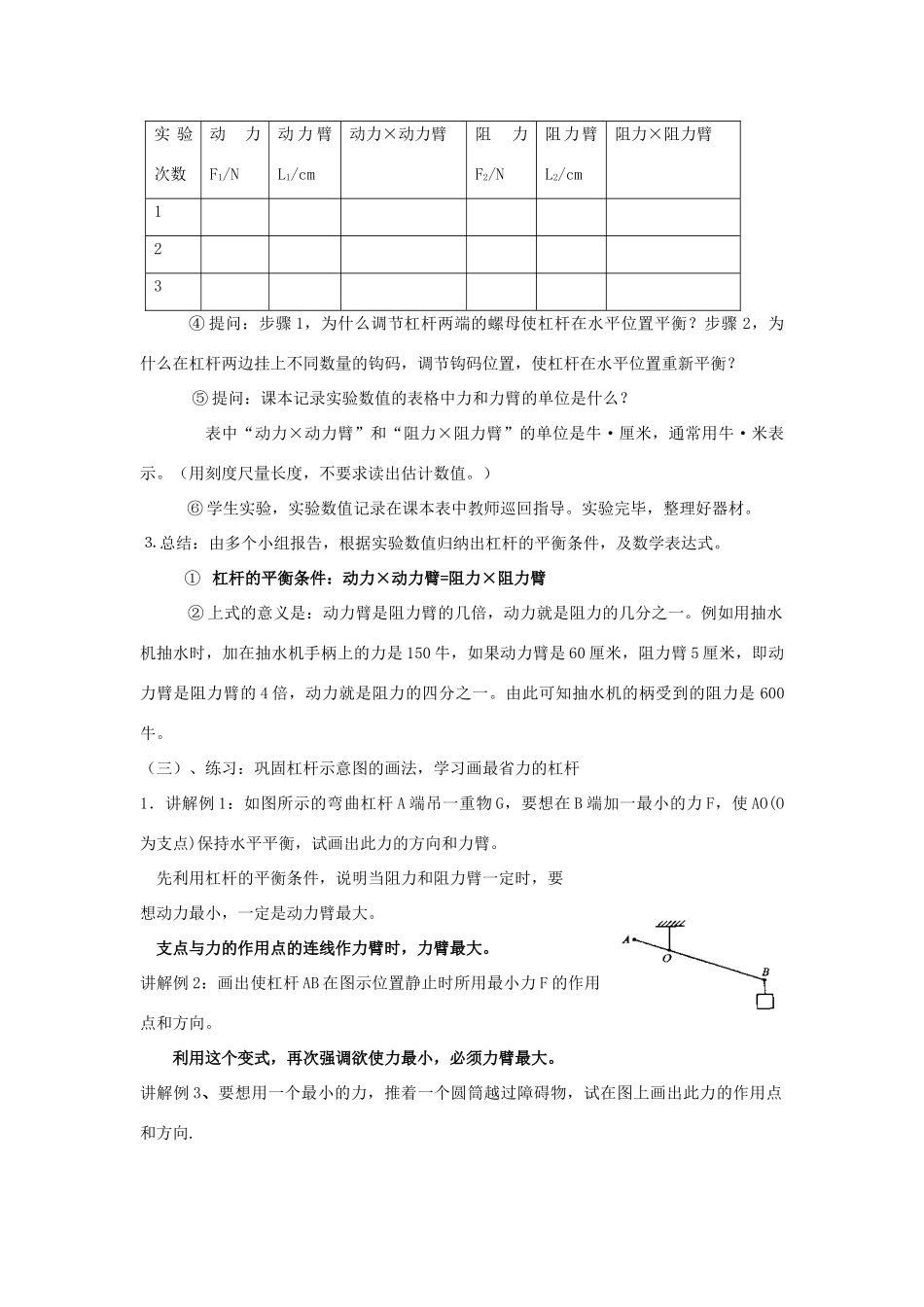

6.5探究杠杆的平衡条件（第二课时）教学重点：杠杆的平衡条件教学难点：运用杠杆的平衡条件解决实际问题教学方法：讲授法实验探索法教学用具：杠杆和支架、钩码、尺、线、弹簧测力计教学过程：一、复习引入1.画出下图所示杠杆力F1和F2的力臂。2.画出下图所示的扳鱼网的杠杆示意图，并标出动力和阻力臂。二、新课教学：（一）、杠杆的平衡：是指杠杆静止不转动或杠杆匀速转动。今天研究杠杆的平衡是指杠杆在水平位置静止不动的平衡。（二）、学生实验：杠杆的平衡条件⑴实验目的：研究杠杆在什么条件下平衡，即研究杠杆的动力、动力臂、阻力、阻力臂之间的关系；⑵实验器材：杠杆和支架、弹簧秤、钩码、尺、线⑶实验步骤：①调节杠杆在水平位置平衡，通过调节杠杆的平衡螺母，使杠杆在水平位置平衡；②把钩码挂在支点两侧，调节位置和钩码的多少，使杠杆重新平衡；③记录实验数据。实验次数动力F1/N动力臂L1/cm动力×动力臂阻力F2/N阻力臂L2/cm阻力×阻力臂123④提问：步骤1，为什么调节杠杆两端的螺母使杠杆在水平位置平衡？步骤2，为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？⑤提问：课本记录实验数值的表格中力和力臂的单位是什么？表中“动力×动力臂”和“阻力×阻力臂”的单位是牛·厘米，通常用牛·米表示。（用刻度尺量长度，不要求读出估计数值。）⑥学生实验，实验数值记录在课本表中教师巡回指导。实验完毕，整理好器材。⒊总结：由多个小组报告，根据实验数值归纳出杠杆的平衡条件，及数学表达式。①杠杆的平衡条件：动力×动力臂=阻力×阻力臂②上式的意义是：动力臂是阻力臂的几倍，动力就是阻力的几分之一。例如用抽水机抽水时，加在抽水机手柄上的力是150牛，如果动力臂是60厘米，阻力臂5厘米，即动力臂是阻力臂的4倍，动力就是阻力的四分之一。由此可知抽水机的柄受到的阻力是600牛。（三）、练习：巩固杠杆示意图的画法，学习画最省力的杠杆1．讲解例1：如图所示的弯曲杠杆A端吊一重物G，要想在B端加一最小的力F，使AO(O为支点)保持水平平衡，试画出此力的方向和力臂。先利用杠杆的平衡条件，说明当阻力和阻力臂一定时，要想动力最小，一定是动力臂最大。支点与力的作用点的连线作力臂时，力臂最大。讲解例2：画出使杠杆AB在图示位置静止时所用最小力F的作用点和方向。利用这个变式，再次强调欲使力最小，必须力臂最大。讲解例3、要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向.2．纠正作业中存在的问题，强调：⑴阻力、动力的作用点一定要画在杠杆上；⑵由重力产生的阻力，要注意阻力的作用点一定在杠杆上，而不是画在物体的重心上。
