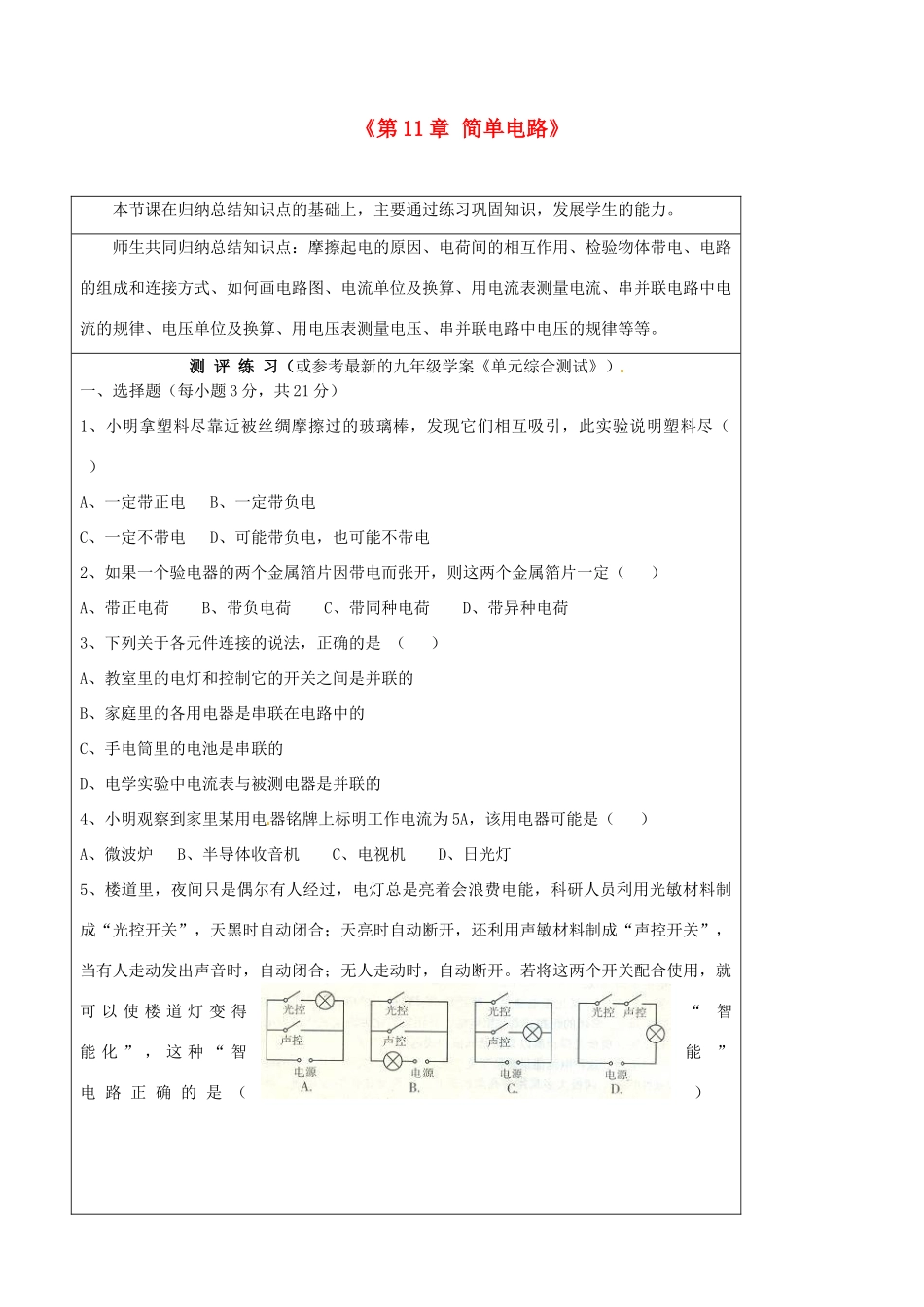

《第11章简单电路》本节课在归纳总结知识点的基础上，主要通过练习巩固知识，发展学生的能力。师生共同归纳总结知识点：摩擦起电的原因、电荷间的相互作用、检验物体带电、电路的组成和连接方式、如何画电路图、电流单位及换算、用电流表测量电流、串并联电路中电流的规律、电压单位及换算、用电压表测量电压、串并联电路中电压的规律等等。测评练习（或参考最新的九年级学案《单元综合测试》）一、选择题（每小题3分，共21分）1、小明拿塑料尽靠近被丝绸摩擦过的玻璃棒，发现它们相互吸引，此实验说明塑料尽（）A、一定带正电B、一定带负电C、一定不带电D、可能带负电，也可能不带电2、如果一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定（）A、带正电荷B、带负电荷C、带同种电荷D、带异种电荷3、下列关于各元件连接的说法，正确的是（）A、教室里的电灯和控制它的开关之间是并联的B、家庭里的各用电器是串联在电路中的C、手电筒里的电池是串联的D、电学实验中电流表与被测电器是并联的4、小明观察到家里某用电器铭牌上标明工作电流为5A，该用电器可能是（）A、微波炉B、半导体收音机C、电视机D、日光灯5、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开，还利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）6、家用电冰箱的电路部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作，下面是几个同学设计的家用电冰箱的电路图，其中符合要求的是（）7、如图11-39所示，开关S闭合后，电流表A1的示数为0.4A，电能表A2的示数为1.2A，则通过L1和L2的电流分别为（）A、0.8A，0.4AB、0.4A，1.2AC、0.4A，0.8AD、1.2A，0.4A8、如图11-40所示的电路中，当S闭合后，电压表V1的读数为7V，V2的读数为8V。若电源电压为12V，则灯泡L2两端的电压为（）A、4VB、3VC、5VD、8V9、纺织厂里有一道工序叫做“梳棉”，即将杂乱无章的棉絮梳理成顺直的棉絮条，用于纺线，梳棉车间必须保持一定的潮湿程度，以防止因而造成火灾。10、我国家庭电路正常供电的电压是V，根据人身安全的要求，理发师使用的电动剪的电压、工厂里车床上照明电路的电压，要低于V，某电动剪使用时通过的电流是100mA，等于A。11、厦门岛常年有白鹭栖息，该岛又称鹭岛、鹭洲、鹭江、鹭邑。在半兰山栖息的大批白鹭，它们有时会在高压铁塔上筑巢，这样遇到雨天，鸟巢潮湿会，引起电路发生，而且威胁鸟儿自身生命安全，电业局工人师傅为了做好“输电、护鸟两不误”，在关键部位挂上了特制的鸟笼。12、2006年6月6日，世界瞩目的“天下第一爆”——三峡工程三期上游围堰爆破成功，据报道，爆破中采用了四千只电子雷管，为了使每只雷管互不影响，应把这些电子雷管联接起来。13、用有两个量程（0~3V和0~15V）的电压表测量某电路两端的电压，电压变化范围在1~2.5V，应选用的量程，因为这样测出的电压值准确程度较，其准确程度是。14、在电路中，若发生如图11-41所示的现象，则可能在A、B间连接了。（写出两种）15、用电压表测量电压时，某同学使用的是0~15V的量程，却误在0~3V的量程中读成2.4V，则实际测得的电压应是V。16、小红用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图11-42（a）所示，产生这种情况的原因是；小明测量时，则发现指针偏转如图11-42（b）所示，产生这种情况的原因是。17、在用电流表研究并联电路中电流关系的实验中，小明测出干路中电流为0.5A，通过灯泡L1的电流是0.24A，现要测量灯泡L2的电流，小磊连接了如图11-43所示的电路，你认为该电路是否符合要求？如果不符合要求，请在图中进行改正。（用笔画线作连接导线，在需要拆掉的导线上画“×”）18、小芳和小明分别设计了探究“串联电路中电压的规律”的实验，他们设计的实验电路如图11-44所示，实验数据记录如下表所示。（小芳和...
