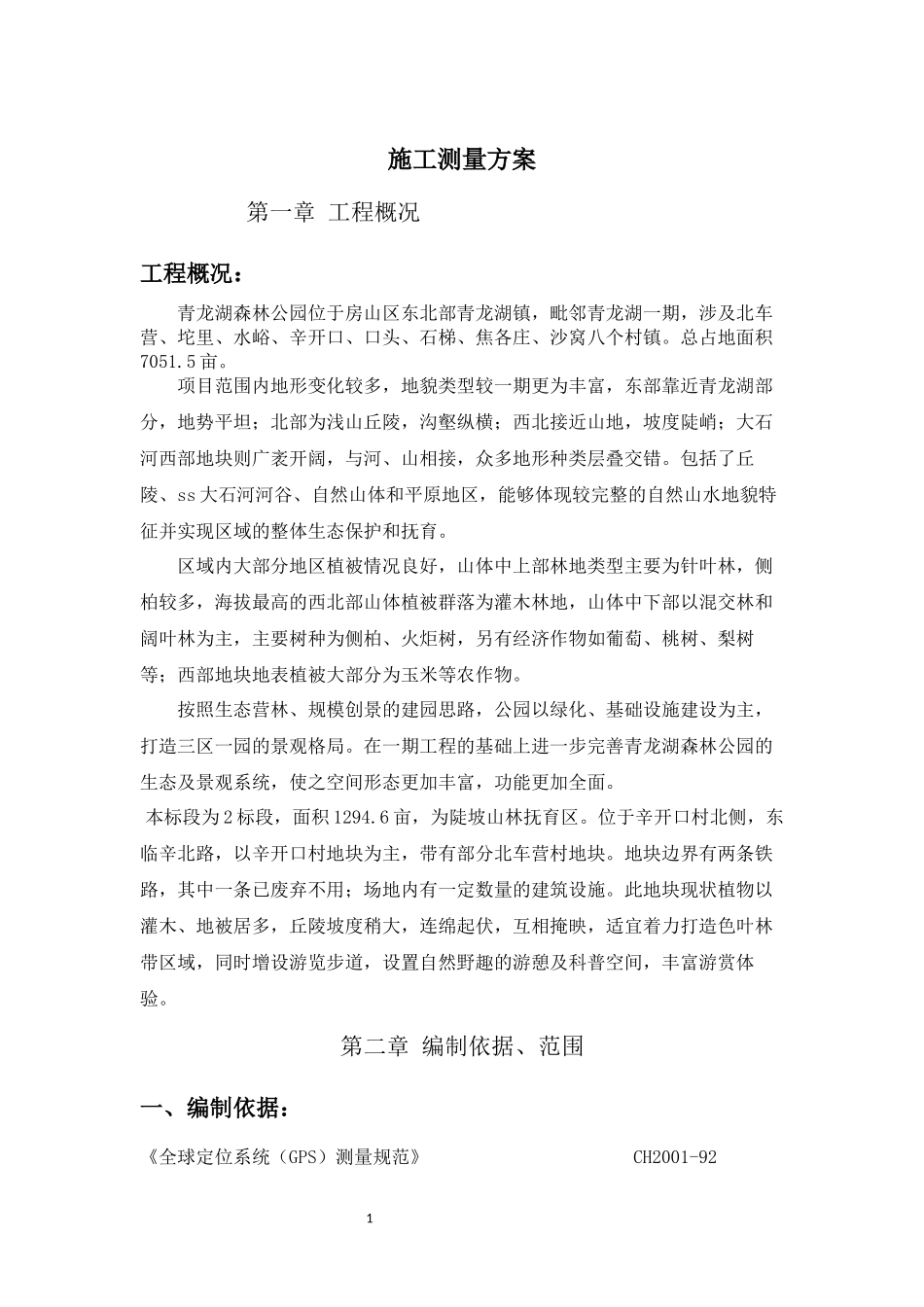

1施工测量方案第一章工程概况工程概况：青龙湖森林公园位于房山区东北部青龙湖镇，毗邻青龙湖一期，涉及北车营、坨里、水峪、辛开口、口头、石梯、焦各庄、沙窝八个村镇。总占地面积7051.5亩。项目范围内地形变化较多，地貌类型较一期更为丰富，东部靠近青龙湖部分，地势平坦；北部为浅山丘陵，沟壑纵横；西北接近山地，坡度陡峭；大石河西部地块则广袤开阔，与河、山相接，众多地形种类层叠交错。包括了丘陵、ss大石河河谷、自然山体和平原地区，能够体现较完整的自然山水地貌特征并实现区域的整体生态保护和抚育。区域内大部分地区植被情况良好，山体中上部林地类型主要为针叶林，侧柏较多，海拔最高的西北部山体植被群落为灌木林地，山体中下部以混交林和阔叶林为主，主要树种为侧柏、火炬树，另有经济作物如葡萄、桃树、梨树等；西部地块地表植被大部分为玉米等农作物。按照生态营林、规模创景的建园思路，公园以绿化、基础设施建设为主，打造三区一园的景观格局。在一期工程的基础上进一步完善青龙湖森林公园的生态及景观系统，使之空间形态更加丰富，功能更加全面。本标段为2标段，面积1294.6亩，为陡坡山林抚育区。位于辛开口村北侧，东临辛北路，以辛开口村地块为主，带有部分北车营村地块。地块边界有两条铁路，其中一条已废弃不用；场地内有一定数量的建筑设施。此地块现状植物以灌木、地被居多，丘陵坡度稍大，连绵起伏，互相掩映，适宜着力打造色叶林带区域，同时增设游览步道，设置自然野趣的游憩及科普空间，丰富游赏体验。第二章编制依据、范围一、编制依据：《全球定位系统（GPS）测量规范》CH2001-922《工程测量规范》GB50026-2007《城市测量规范》CJJT8-2011《国家三、四等水准测量规范》GB/T12898-2009《城镇道路工程施工与质量验收规范》CJJ1-2008《建筑变形测量规范》JGJ8-2008二、编制范围：本标段主要工程为二级沥青路、二级砾石路、三级青石板路、毛石挡墙、木栈道、二级服务中心、瞭望塔、场地铺装、水系、绿化等分部工程。第三章测量部署一、测量人员组织机构项目部组建以总工（技术负责人）为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组的管理模式，用来保证控制测量和施工测量的测量放样。二、测量仪器的配备本标段工程包括路基工程、路面工程、排水工程及附属工程。测量要求精度高，测量误差应严格控制在规范允许偏差范围内，采用全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下：测量工具仪器厂家型号精度单位数量GPS华测I602秒级台1全站仪南方RTS6322秒级台13水准仪博飞±1mm台10钢卷尺长城50m把2钢卷尺长城5m把15塔尺把10三、测量工作基本要求1.施测原则1)严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3)定位工作执行自检、互检合格后再报检的工作制度。4)测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5)明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。2.准备工作学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程。4四、测量工艺流程报监理、业主审核项目部、作业区三级复核报监理、业主审核项目部、作业区三级复核现场建立平面、高程控制网现场施工测量复测合格后进入下道工序施工报监理、业主审核控制网复测、布点接收控制点5第四章施工测量方法一、控制测量1.平面控制系统的建立1)开工前，对业主或设计部门提供的施工区平面控制起始坐标点（应不少于二个点）采用全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核（此项测量工作进行时，最好与专业监理工程师联合测量以避免增加不必要的外业工作量）。若发现标志不足、不稳妥、被移位或精度不符合要求时，...
