在Altium-Designer中PCB封装的设计步骤VIP免费

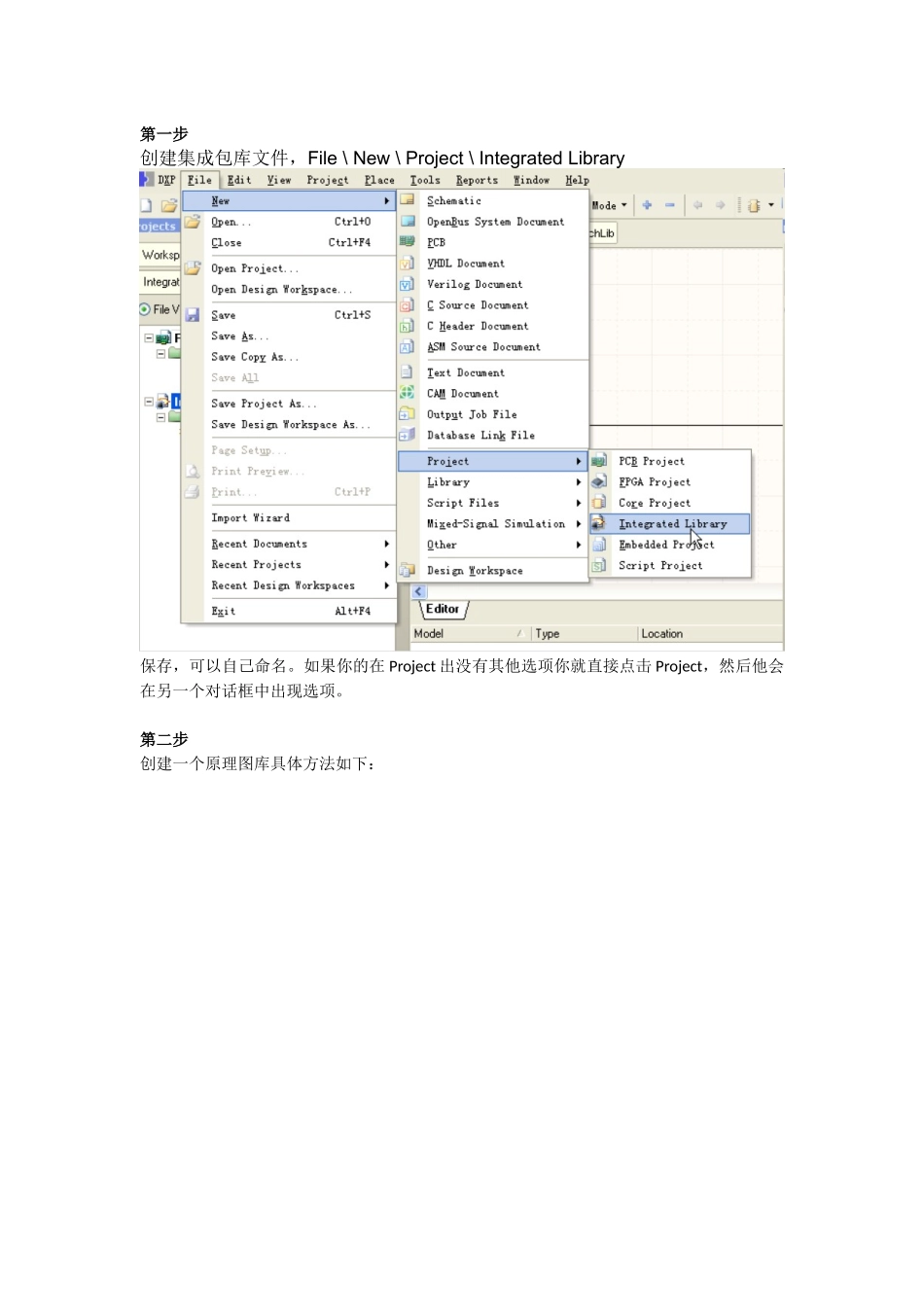

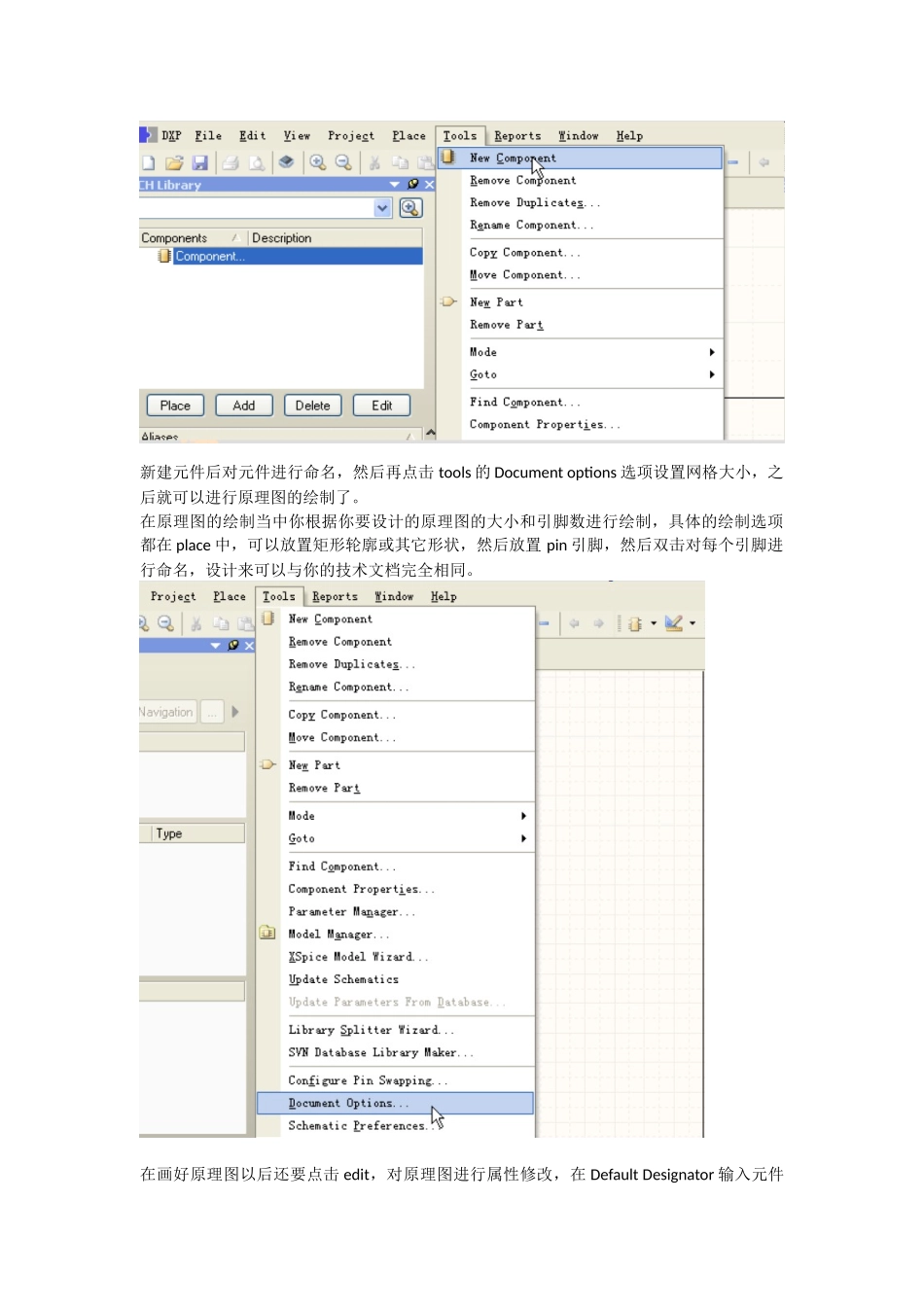

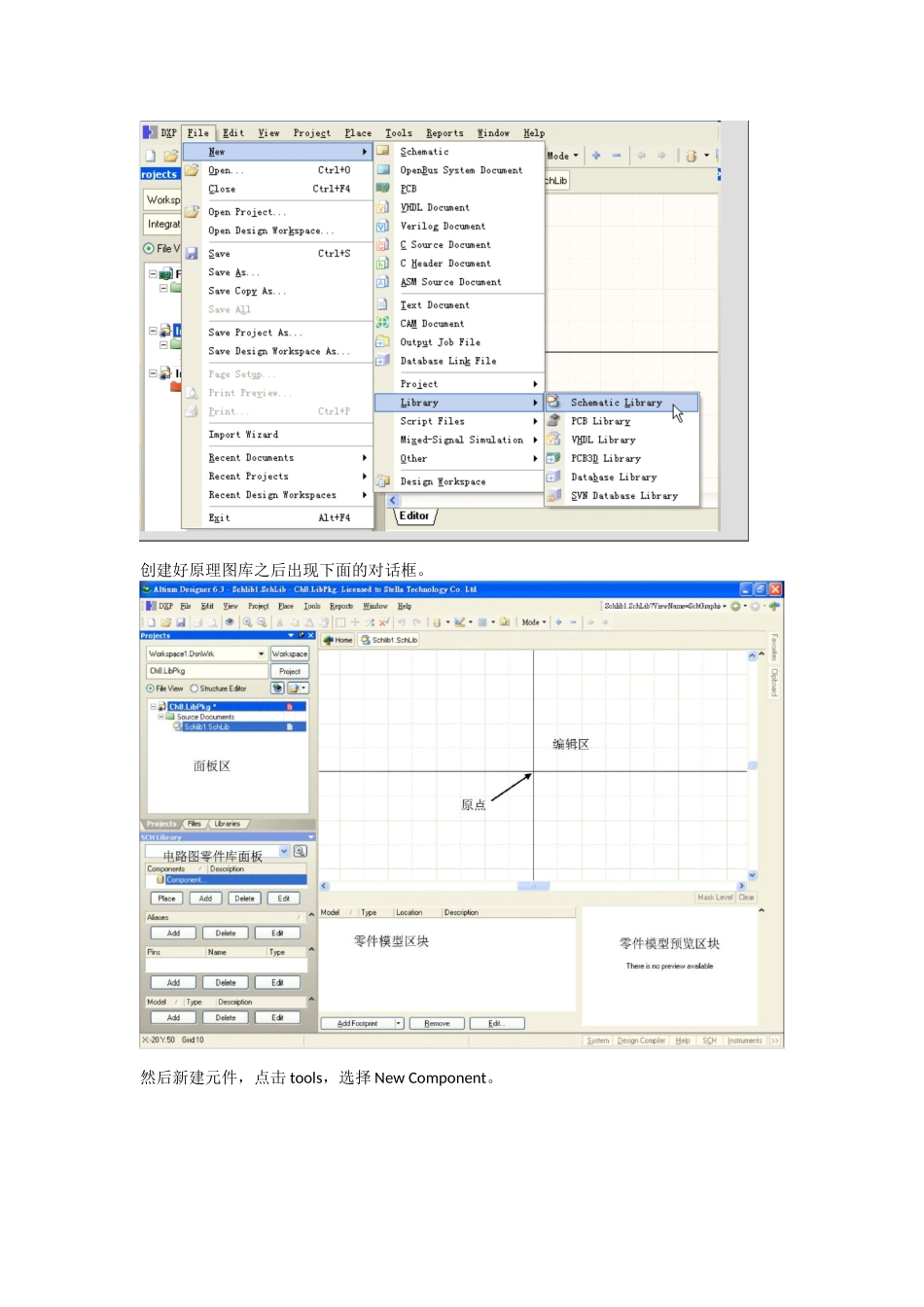

第一步创建集成包库文件，File\New\Project\IntegratedLibrary保存，可以自己命名。如果你的在Project出没有其他选项你就直接点击Project，然后他会在另一个对话框中出现选项。第二步创建一个原理图库具体方法如下：创建好原理图库之后出现下面的对话框。然后新建元件，点击tools，选择NewComponent。新建元件后对元件进行命名，然后再点击tools的Documentoptions选项设置网格大小，之后就可以进行原理图的绘制了。在原理图的绘制当中你根据你要设计的原理图的大小和引脚数进行绘制，具体的绘制选项都在place中，可以放置矩形轮廓或其它形状，然后放置pin引脚，然后双击对每个引脚进行命名，设计来可以与你的技术文档完全相同。在画好原理图以后还要点击edit，对原理图进行属性修改，在DefaultDesignator输入元件代号，在Comment处输入你之前对新建元件库的命名。最后点击place将原理图放置在元件库中。第三步创建pcb库，执行File→New→Library→PCBLibrary命令，创建出库文件后进行命名，保存。然后再执行tools的NewblankComponent新建一个PCB空白文档，对空白文档进行命名。再执行tools的libraryoptions选项，进行网格设置。这现在就可以进行pcb封装库的设置了。在设置中第一种方法是自己用手工进行绘制，你可以根据封装库文件的参数对引脚宽度，引脚与引脚之间的间隔，左右两边引脚的距离进行设置并防止封装引脚，然后再在引脚内画出封装轮廓图。所有的引脚轮廓线都是在place选项中选择，只要按照要求进行绘制就好了。第二种方法是自动生成封装的方法，选中新建的PCB空白文档，然后右键单击，选择componentWizard新建元器件导向，然后出现点击next，出现其中每个选项代表不同的封装类型，有过孔的，也有贴片的。其中SmallOutlinePackage代表的表面贴片封装。之后就是点击next，依次设计引脚长和宽，以及引脚间距，引脚数等，最后点击完成即生成你需要的封装了。第四步将原理图与封装结合。在原理图中选中设计的原理图，然后右键单击选择modelmanager选项然后就依次进行选择，在pcbmodel对话框的name栏点击Browse，然后对封装进行选择。然后全部点击Ok就可以了。最后进行保存这样设置完成后，你像添加其他元件库一样添加到元件库列表中，再画电路板时你就可以找到你自己设计的元建了。
