在ArcGIS中配准VIP免费

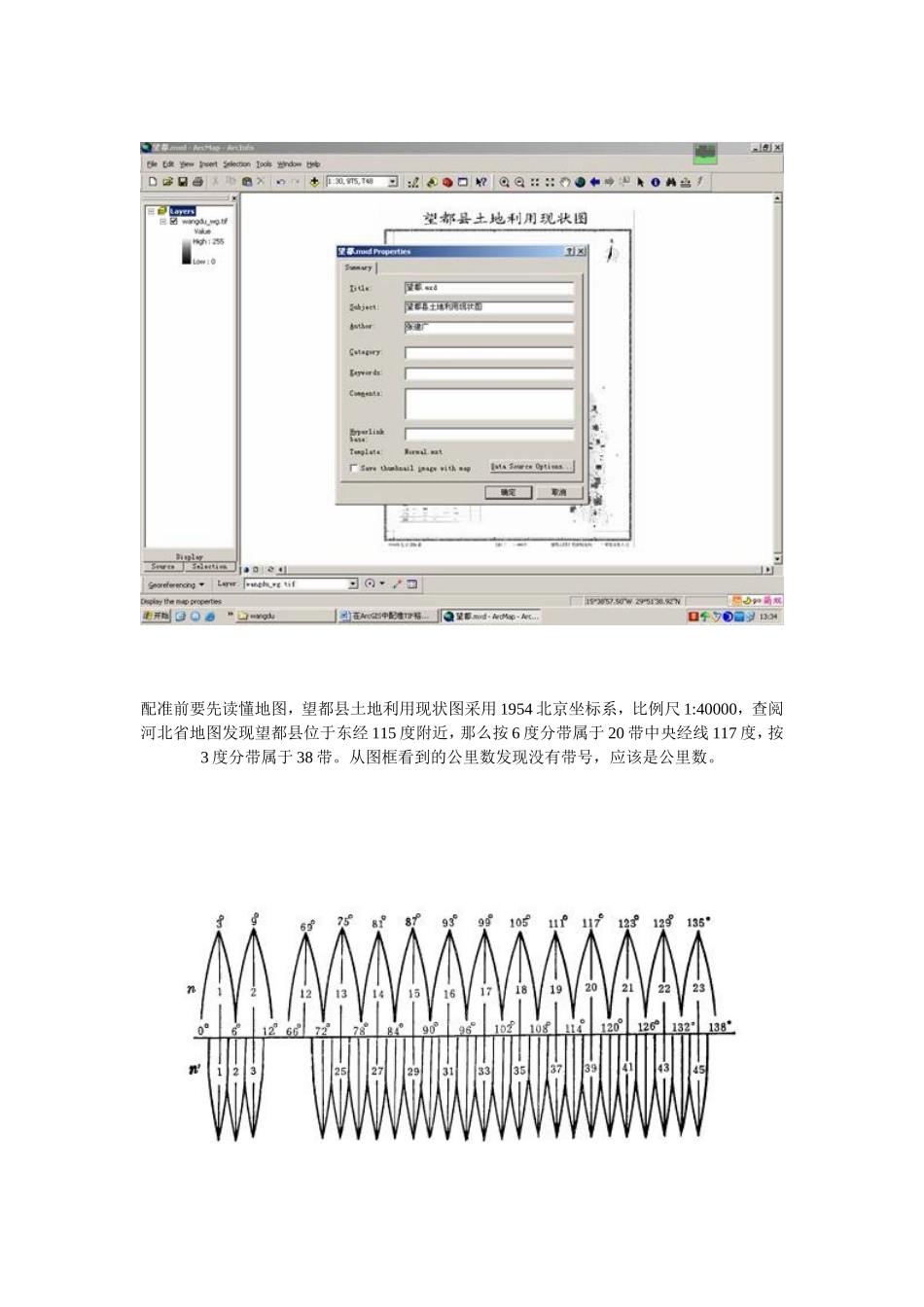

在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS9.2Desktop完成。栅格图像的校正和坐标系确定图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。在File菜单下打开MapProperties编辑地图属性，DataSourceOptions可设置保存地图文件的相对路径和绝对路径。（这里选择相对路径以确保将工程复制到其他机器可用）。配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。从图框看到的公里数发现没有带号，应该是公里数。这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的AddControlPonit工具（去掉AutoAdjuest选项），添加4个点控制点。然后编辑LinkTable中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的AutoAdjuest”图像即进行校正。这时可看到参差值这里是0.00175（TotalRMS）非常小说明配准较为精确。单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。给校准后的地图选择适合的坐标系，右键Layers打开Properties属性对话框选择投影坐标系，（ProkectedCoordinateSystems）展开Predefined/ProkectedCoordinateSystems/GaussKruger/Beijing1954下找Beijing1954GKZone20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并重采样栅格生成新的栅格文件；打开“SaveAs”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“ResampleType”指定重新采样的类型，有三种选项NearestNeighbor（fordiscreatedata）自然邻近内插（不连续数据）、BilinearInterpolation（forcontinuousdata）双线性内插（连续数据）、CubicConvolution（forcontinuousdata）立方卷积内插（连续数据）；这里选择了第二项，确定生成新的栅格数据，然后加载到ArcMap中进行下一步矢量化工作。
