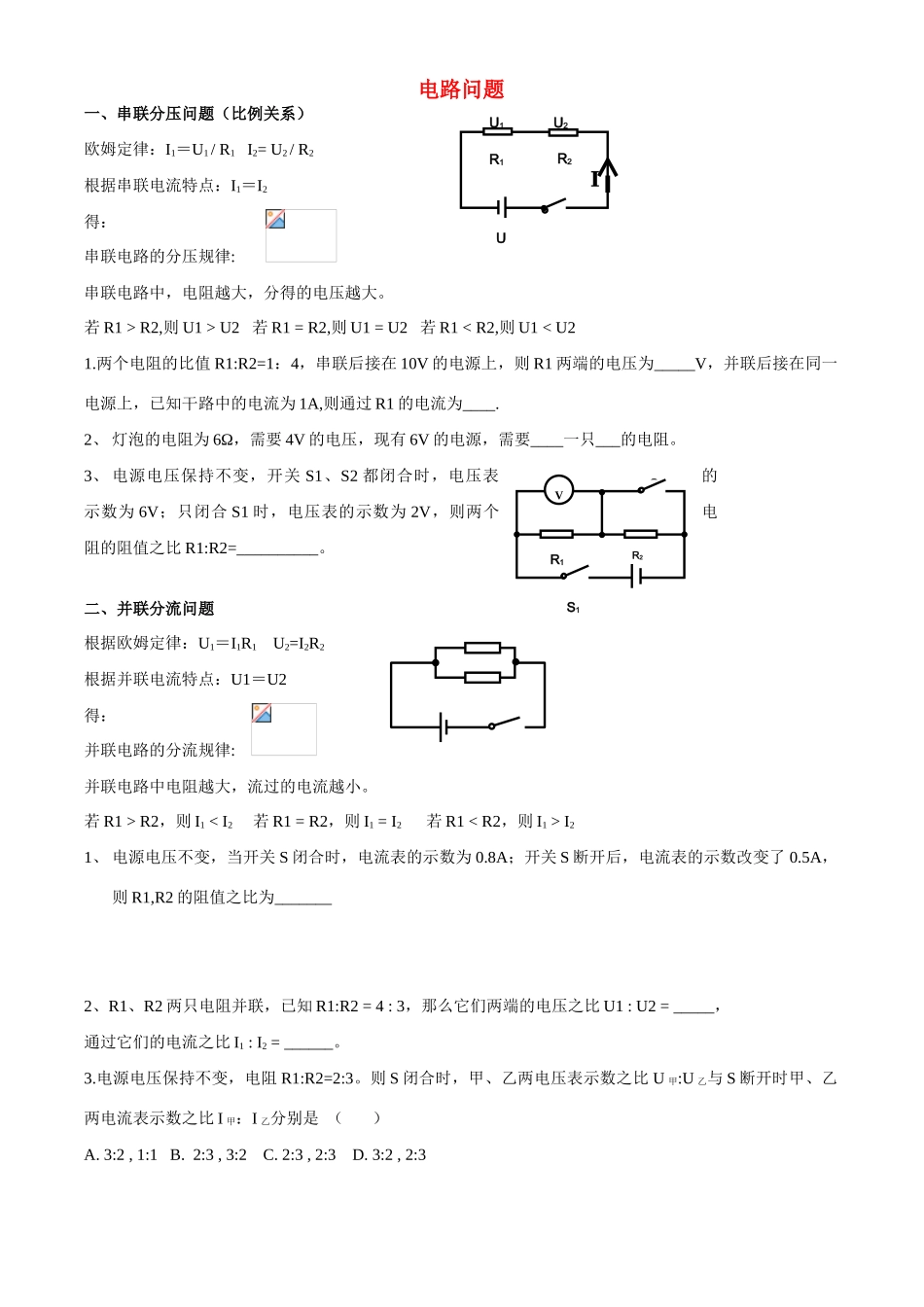

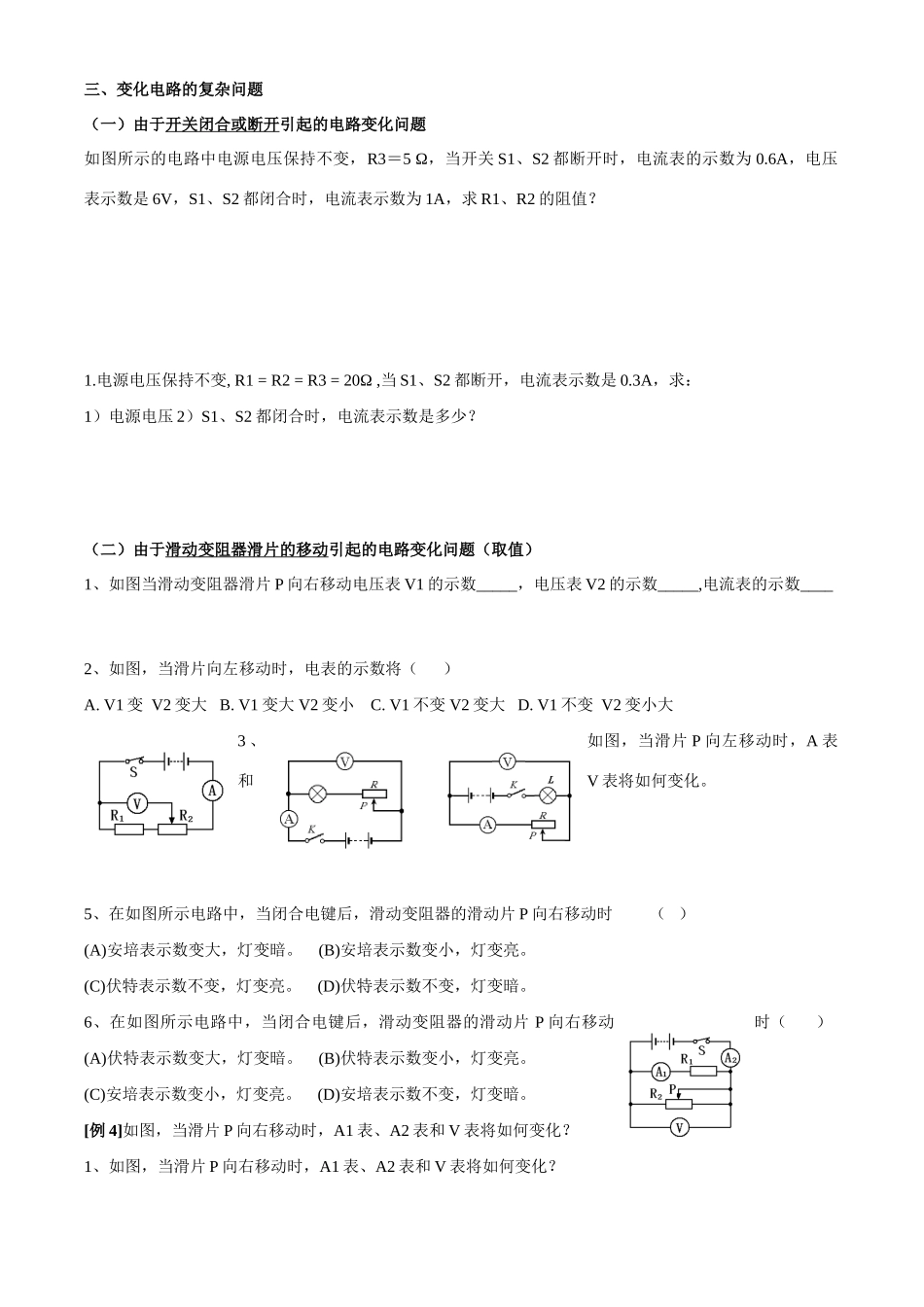

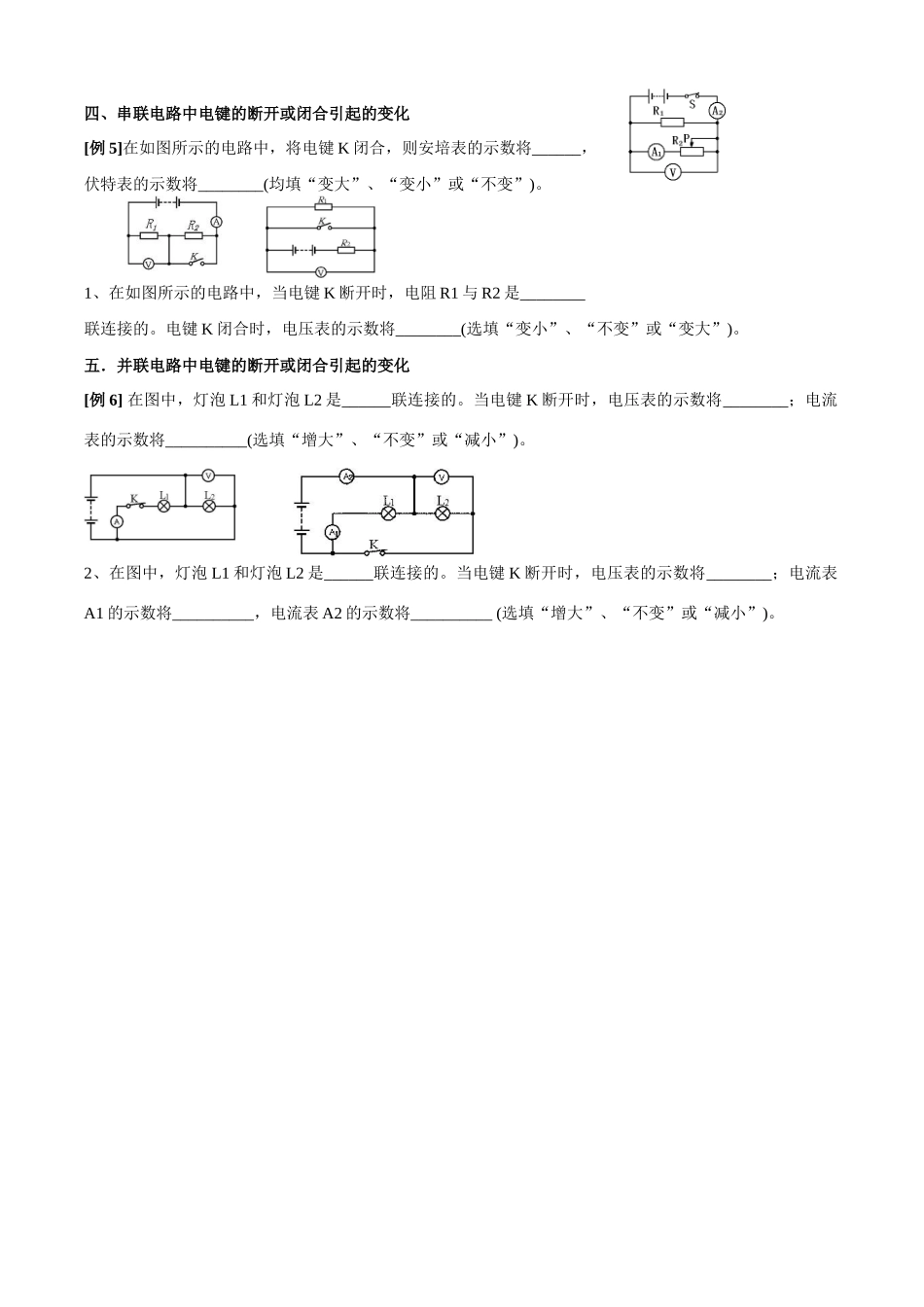

R1R2IU1U2UR1R2S1S2V电路问题一、串联分压问题（比例关系）欧姆定律：I1＝U1/R1I2=U2/R2根据串联电流特点：I1＝I2得：串联电路的分压规律:串联电路中，电阻越大，分得的电压越大。若R1>R2,则U1>U2若R1=R2,则U1=U2若R1R2，则I1I21、电源电压不变，当开关S闭合时，电流表的示数为0.8A；开关S断开后，电流表的示数改变了0.5A，则R1,R2的阻值之比为_______2、R1、R2两只电阻并联，已知R1:R2=4:3，那么它们两端的电压之比U1:U2=_____，通过它们的电流之比I1:I2=______。3.电源电压保持不变，电阻R1:R2=2:3。则S闭合时，甲、乙两电压表示数之比U甲:U乙与S断开时甲、乙两电流表示数之比I甲：I乙分别是（）A.3:2,1:1B.2:3,3:2C.2:3,2:3D.3:2,2:3三、变化电路的复杂问题（一）由于开关闭合或断开引起的电路变化问题如图所示的电路中电源电压保持不变，R3＝5Ω，当开关S1、S2都断开时，电流表的示数为0.6A，电压表示数是6V，S1、S2都闭合时，电流表示数为1A，求R1、R2的阻值？1.电源电压保持不变,R1=R2=R3=20Ω,当S1、S2都断开，电流表示数是0.3A，求：1）电源电压2）S1、S2都闭合时，电流表示数是多少？（二）由于滑动变阻器滑片的移动引起的电路变化问题（取值）1、如图当滑动变阻器滑片P向右移动电压表V1的示数_____，电压表V2的示数_____,电流表的示数____2、如图，当滑片向左移动时，电表的示数将（）A.V1变V2变大B.V1变大V2变小C.V1不变V2变大D.V1不变V2变小大3、如图，当滑片P向左移动时，A表和V表将如何变化。5、在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。(B)安培表示数变小，灯变亮。(C)伏特表示数不变，灯变亮。(D)伏特表示数不变，灯变暗。6、在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。(B)伏特表示数变小，灯变亮。(C)安培表示数变小，灯变亮。(D)安培表示数不变，灯变暗。[例4]如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？1、如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？四、串联电路中电键的断开或闭合引起的变化[例5]在如图所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。1、在如图所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。五．并联电路中电键的断开或闭合引起的变化[例6]在图中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。2、在图中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将__________(选填“增大”、“不变”或“减小”)。
