八年级物理下册 电表示数变化问题教案 人教新课标版VIP免费

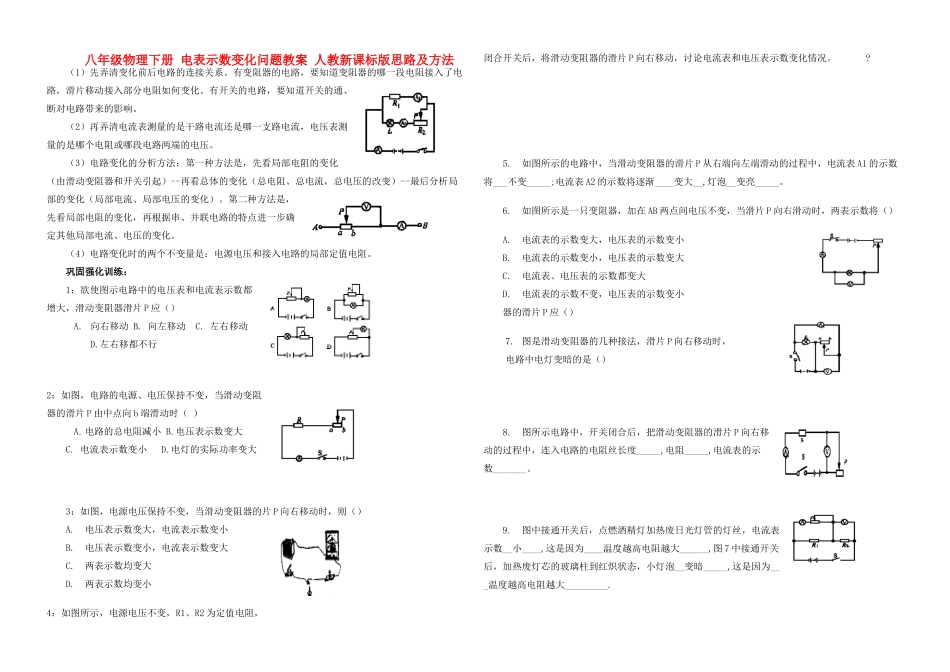

八年级物理下册电表示数变化问题教案人教新课标版思路及方法（1）先弄清变化前后电路的连接关系。有变阻器的电路，要知道变阻器的哪一段电阻接入了电路，滑片移动接入部分电阻如何变化。有开关的电路，要知道开关的通、断对电路带来的影响。（2）再弄清电流表测量的是干路电流还是哪一支路电流，电压表测量的是哪个电阻或哪段电路两端的电压。（3）电路变化的分析方法：第一种方法是，先看局部电阻的变化（由滑动变阻器和开关引起）--再看总体的变化（总电阻、总电流，总电压的改变）--最后分析局部的变化（局部电流、局部电压的变化）。第二种方法是，先看局部电阻的变化，再根据串、并联电路的特点进一步确定其他局部电流、电压的变化。（4）电路变化时的两个不变量是：电源电压和接入电路的局部定值电阻。巩固强化训练：1：欲使图示电路中的电压表和电流表示数都增大，滑动变阻器滑片P应（）A.向右移动B.向左移动C.左右移动D.左右移都不行2：如图，电路的电源、电压保持不变，当滑动变阻器的滑片P由中点向b端滑动时（）A.电路的总电阻减小B.电压表示数变大C.电流表示数变小D.电灯的实际功率变大3：如图，电源电压保持不变，当滑动变阻器的片P向右移动时，则（）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.两表示数均变大D.两表示数均变小4：如图所示，电源电压不变，R1、R2为定值电阻，闭合开关后，将滑动变阻器的滑片P向右移动，讨论电流表和电压表示数变化情况。?5.如图所示的电路中，当滑动变阻器的滑片P从右端向左端滑动的过程中，电流表A1的示数将___不变_____;电流表A2的示数将逐渐____变大__,灯泡__变亮_____。6.如图所示是一只变阻器，加在AB两点间电压不变，当滑片P向右滑动时，两表示数将（）A.电流表的示数变大，电压表的示数变小B.电流表的示数变小，电压表的示数变大C.电流表、电压表的示数都变大D.电流表的示数不变，电压表的示数变小器的滑片P应（）7.图是滑动变阻器的几种接法，滑片P向右移动时，电路中电灯变暗的是（）8.图所示电路中，开关闭合后，把滑动变阻器的滑片P向右移动的过程中，连入电路的电阻丝长度_____,电阻_____,电流表的示数_______。9.图中接通开关后，点燃酒精灯加热废日光灯管的灯丝，电流表示数__小____,这是因为____温度越高电阻越大______,图7中接通开关后，加热废灯芯的玻璃柱到红炽状态，小灯泡__变暗_____,这是因为___温度越高电阻越大_________.11.如图所示，开关S闭合后，滑动变阻器的滑片P向b端滑动，则电流表和电压表的示数变化情况正确的是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电流表示数变大，电压表示数变大D.电流表示数变小，电压表示数变小12.图是一种自动测定油箱内油面高度的装置示意图，R是滑动变阻器的滑片为杠杆的一端，杠杆另一端通过硬件与浮标相连，当箱内油面升高时，两电表示数的变化情况是（）A.电流表、电压表示数均增大B.电压表、电流表示数均减小C.电压表示数增大，电流表示数减小D.电压表示数减小，电流表示数增大13.如图所示，电源电压保持不变，当开关S由闭合到断开时（）A.电流表示数变大B.电压表示数变小C.电路总电阻变小D.两表示数均不变14.如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P由右边向中点滑动的过程中，下列判断正确的是（）A.电压表示数增大，电流表示数增大B.电压表示数不变，电流表示数增大C.电压表示数减小，电流表示数减小D.电压表示数不变，电流表示数减小15.图所示的电路，电源电压保持不变，当滑动变阻器的滑片P向右滑动时（）A.电流表A1示数变大B.电流表A1示数不变C.电流表A2示数变小D.电流表A2示数不变16.如图所示，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A.电压表的示数变大，电流表的示数变小B.电压表的示数变小，电流表的示数变大C.电压表、电流表的示数均变大D.电压表、电流表的示数均变小17.如图所示，当滑动变阻器的滑片向上移动时，则（）A.电流表的示数变小，电压表的示数变小B.电流表的示数变大，电压表的示数变大C.电流表的示数变大，电压表的示数不变D.电流表的示数变小，电...
