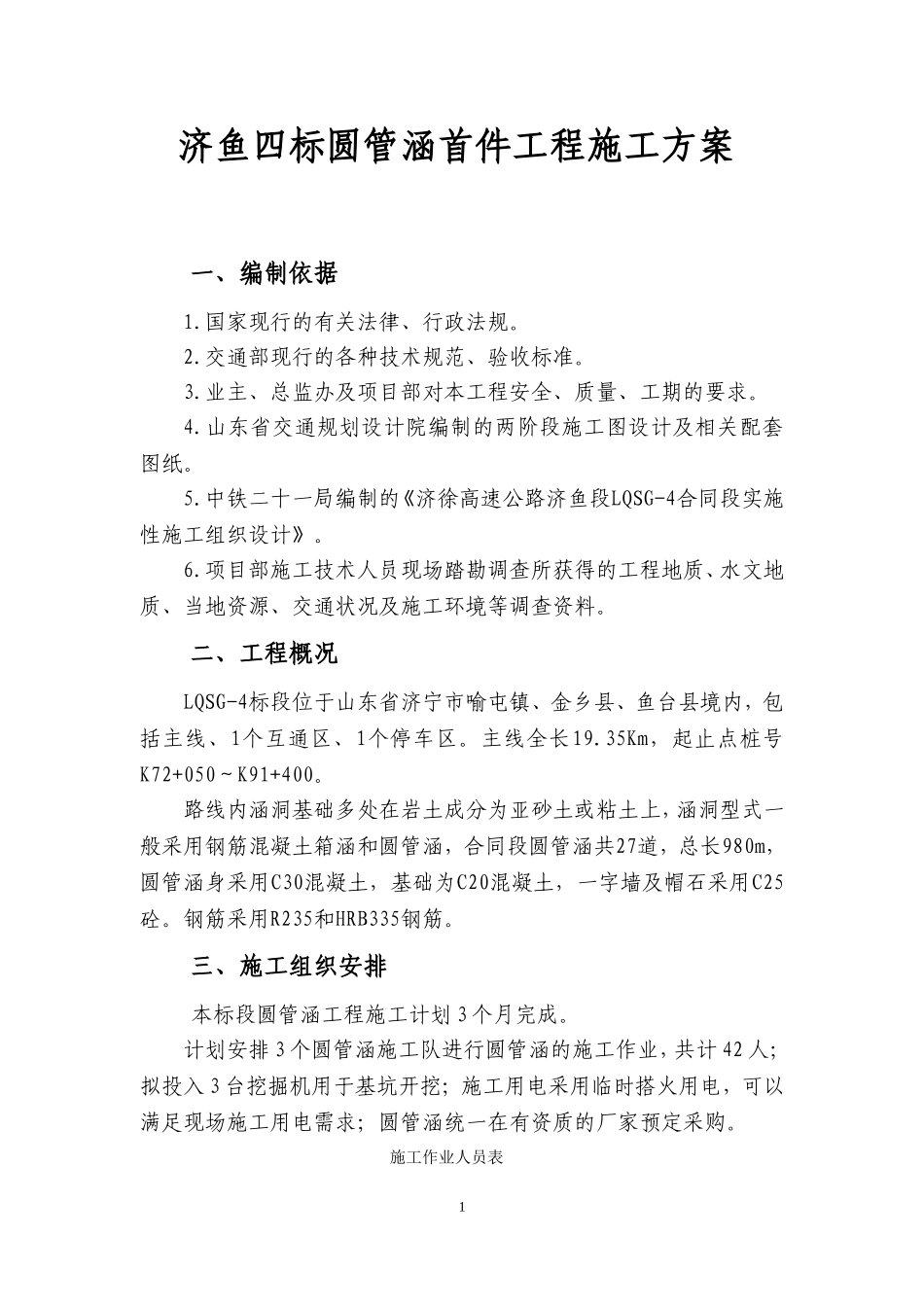

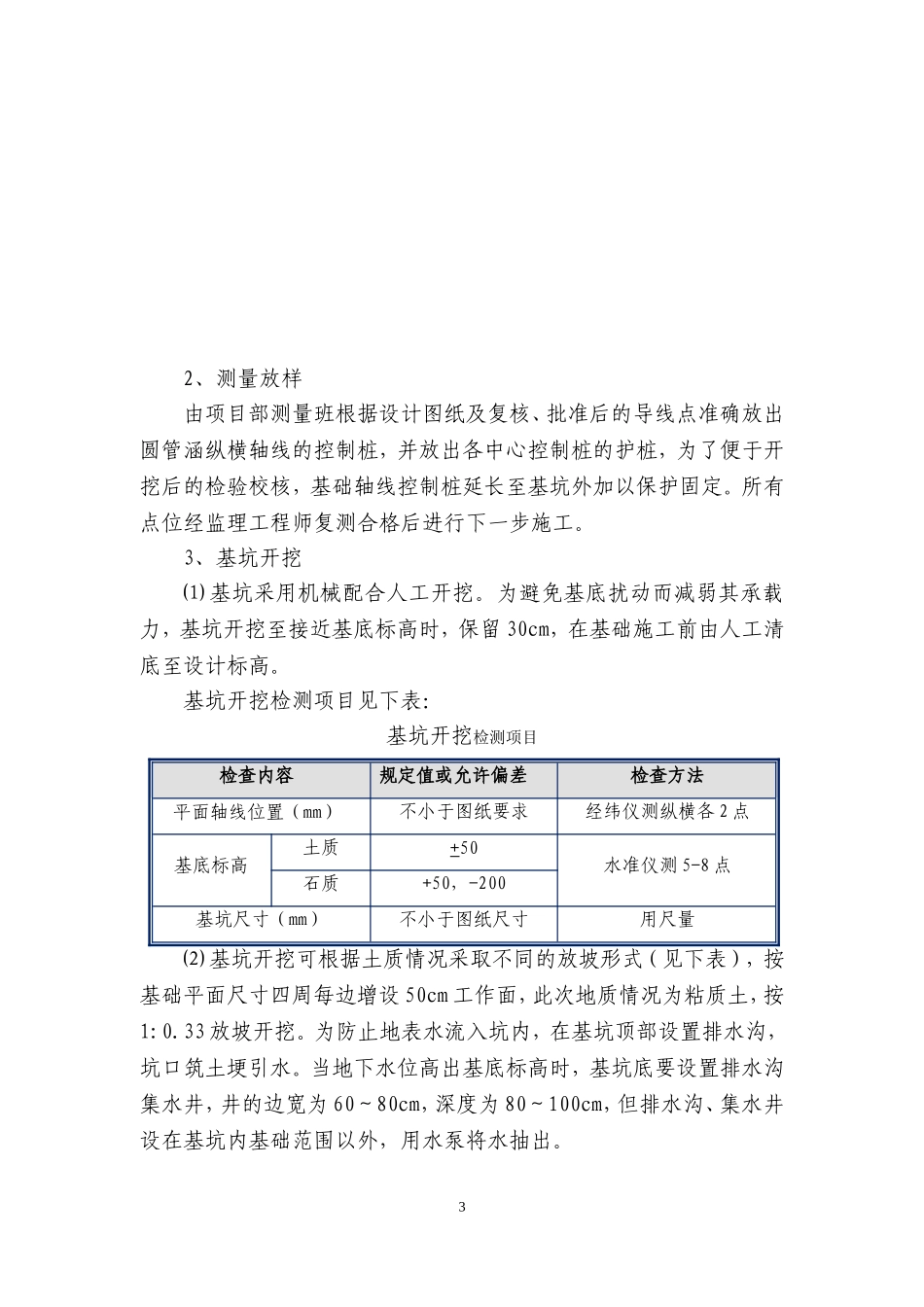

济鱼四标圆管涵首件工程施工方案一、编制依据1.国家现行的有关法律、行政法规。2.交通部现行的各种技术规范、验收标准。3.业主、总监办及项目部对本工程安全、质量、工期的要求。4.山东省交通规划设计院编制的两阶段施工图设计及相关配套图纸。5.中铁二十一局编制的《济徐高速公路济鱼段LQSG-4合同段实施性施工组织设计》。6.项目部施工技术人员现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。二、工程概况LQSG-4标段位于山东省济宁市喻屯镇、金乡县、鱼台县境内，包括主线、1个互通区、1个停车区。主线全长19.35Km，起止点桩号K72+050～K91+400。路线内涵洞基础多处在岩土成分为亚砂土或粘土上，涵洞型式一般采用钢筋混凝土箱涵和圆管涵，合同段圆管涵共27道，总长980m，圆管涵身采用C30混凝土，基础为C20混凝土，一字墙及帽石采用C25砼。钢筋采用R235和HRB335钢筋。三、施工组织安排本标段圆管涵工程施工计划3个月完成。计划安排3个圆管涵施工队进行圆管涵的施工作业，共计42人；拟投入3台挖掘机用于基坑开挖；施工用电采用临时搭火用电，可以满足现场施工用电需求；圆管涵统一在有资质的厂家预定采购。施工作业人员表1职位名称人数职位名称人数职位名称人数技术员6人试验员3人施工工人12质检员3人测量员3人机手12安全员3人现场主要机械设备一览表设备名称规格型号数量进场日期技术状况挖掘机WY1603已进场良好潜水泵150KW2已进场良好混凝土运输车AH5262HB22014.4.10良好插入式振捣器HZP5032014.4.10良好汽车吊25吨1已进场良好自卸汽车CQ33132已进场良好四、施工方案1.施工工艺流程施工工艺流程图：2测量放样立模基坑开挖砂砾垫层或基础处理砼基础第二层地基承载力检测砼拌合运输预制管节安装砼基础第一层沉降缝及防水层勾缝端墙及进出口铺砌台背回填2、测量放样由项目部测量班根据设计图纸及复核、批准后的导线点准确放出圆管涵纵横轴线的控制桩，并放出各中心控制桩的护桩，为了便于开挖后的检验校核，基础轴线控制桩延长至基坑外加以保护固定。所有点位经监理工程师复测合格后进行下一步施工。3、基坑开挖⑴基坑采用机械配合人工开挖。为避免基底扰动而减弱其承载力，基坑开挖至接近基底标高时，保留30cm，在基础施工前由人工清底至设计标高。基坑开挖检测项目见下表：基坑开挖检测项目检查内容规定值或允许偏差检查方法平面轴线位置（mm）不小于图纸要求经纬仪测纵横各2点基底标高土质+50水准仪测5-8点石质+50，-200基坑尺寸（mm）不小于图纸尺寸用尺量⑵基坑开挖可根据土质情况采取不同的放坡形式（见下表），按基础平面尺寸四周每边增设50cm工作面，此次地质情况为粘质土，按1:0.33放坡开挖。为防止地表水流入坑内，在基坑顶部设置排水沟，坑口筑土埂引水。当地下水位高出基底标高时，基坑底要设置排水沟集水井，井的边宽为60～80cm，深度为80～100cm，但排水沟、集水井设在基坑内基础范围以外，用水泵将水抽出。3基坑坑壁坡度坑壁土类坑壁坡度坡顶无荷载坡顶有静荷载坡顶有动荷载砂类土1∶11∶1.251∶1.5粉质、粘质土1∶0.331∶0.51∶0.754、基底处理⑴在软基上修筑涵管，基底承载力不能满足设计要求时，基底加固要采取换填等处理方法，并报监理工程师批准。⑵机械开挖时避免超挖，如超挖将松动部分人工清除，超挖部分禁止回填虚土，须经监理工程师同意的材料及工艺回填。5、基底检测基础开挖完成后由项目部试验室进行基底承载力检测及基底的尺寸的检测，自检后报相关监理工程师检测，合格后可进行下一步施工。6、垫层施工基底承载力检测合格后根据要求铺垫砂砾垫层，砂砾垫层为密实的连续材料层，为管基模板作业提供工作平台。7、管基砼施工基础模板采用钢模板，单块模板面积不小于1.0m2，使用前将模板表面平整、干净，涂刷脱模剂。用方木或钢管支撑加固。砼浇筑前由技术人员自检模板及其位置、加固合格后报监理工程师检验，同意后进行砼浇筑，要严格控制涵底的流水面高程。圆管涵基础砼分两次浇注，先浇注管底部分，并预留管基厚度及安放管节座浆砼2～3cm，待安放管节后再浇注管底以上部分，基础以上部分混凝土顶面设计为斜面，此部...
