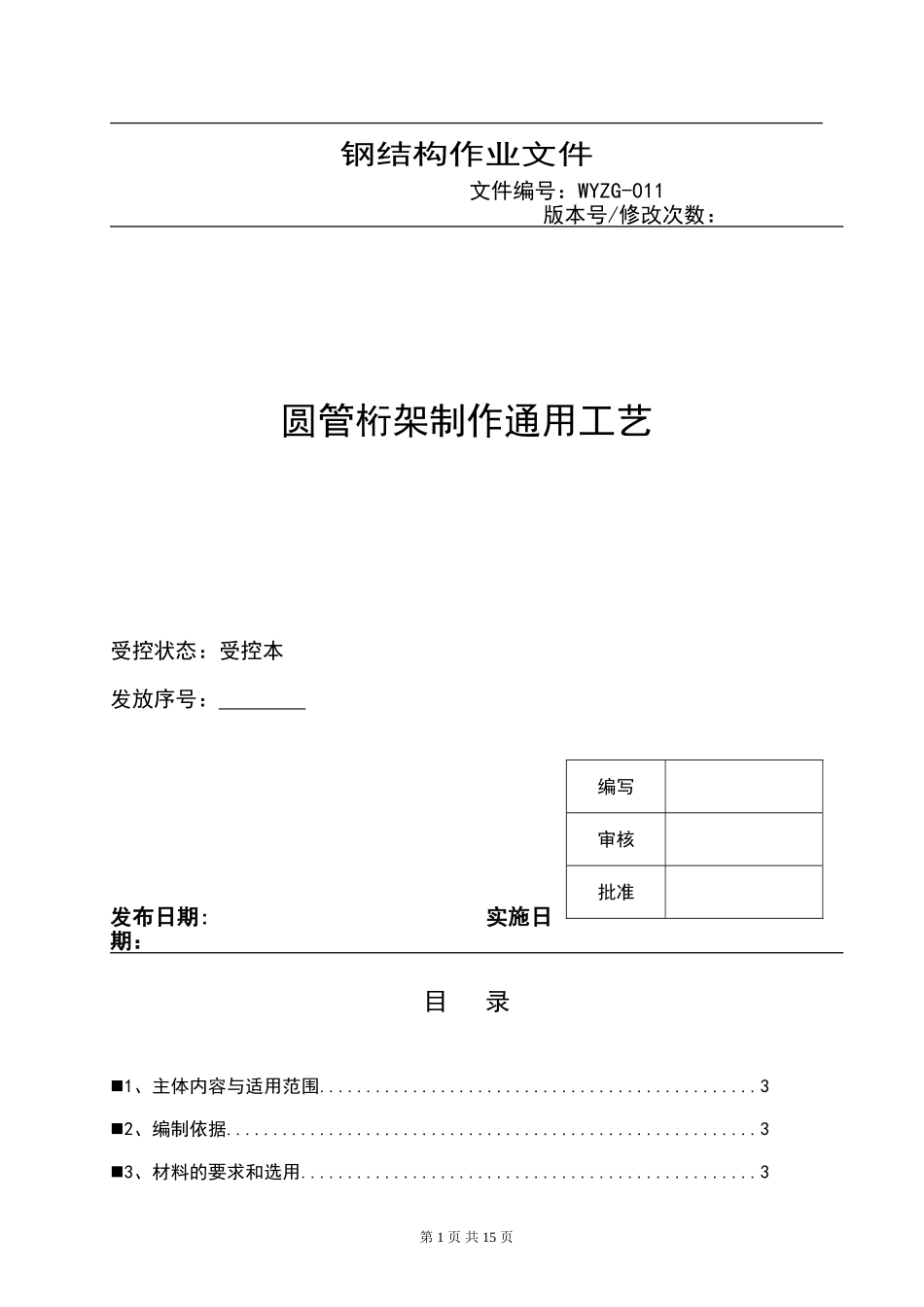

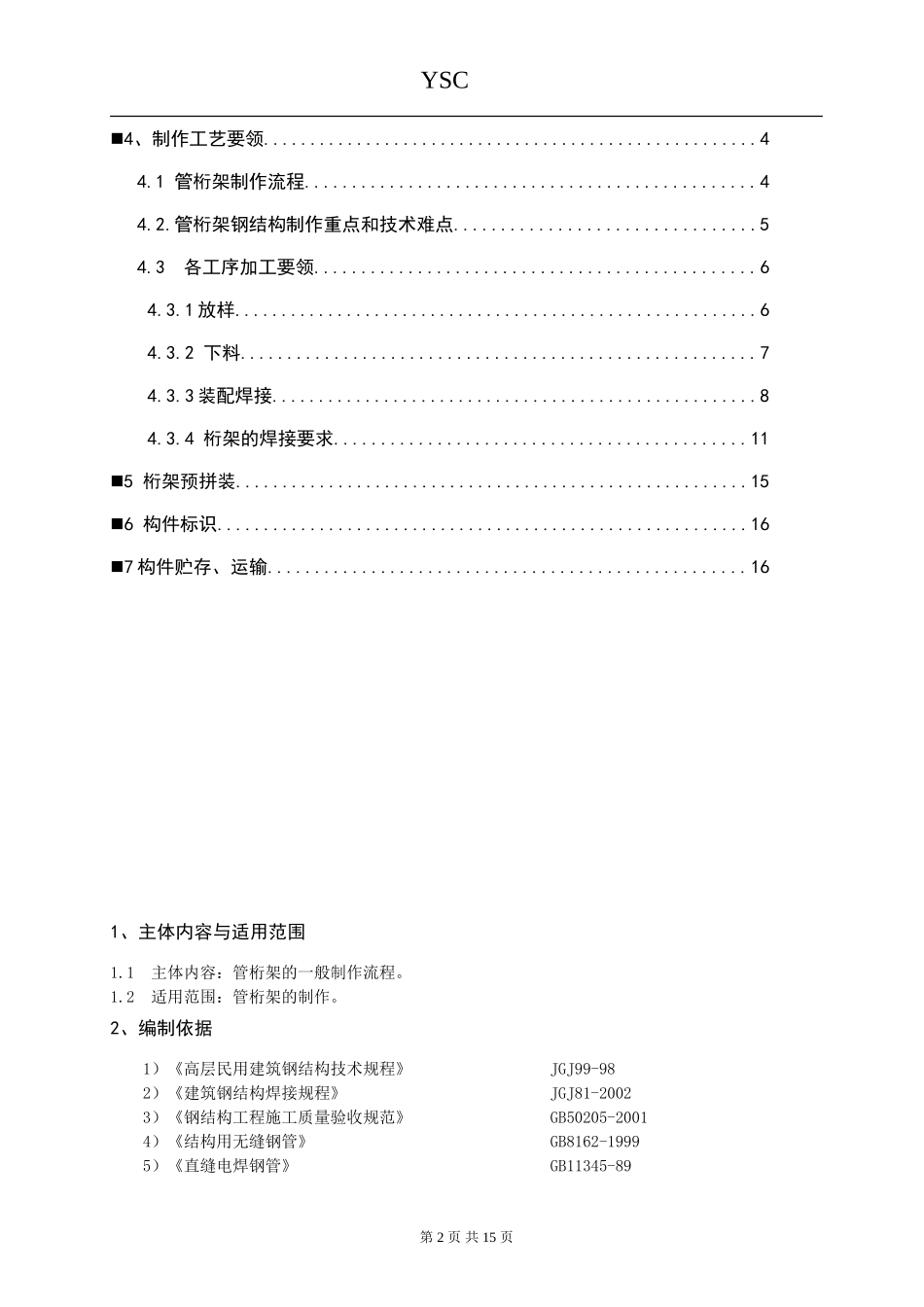

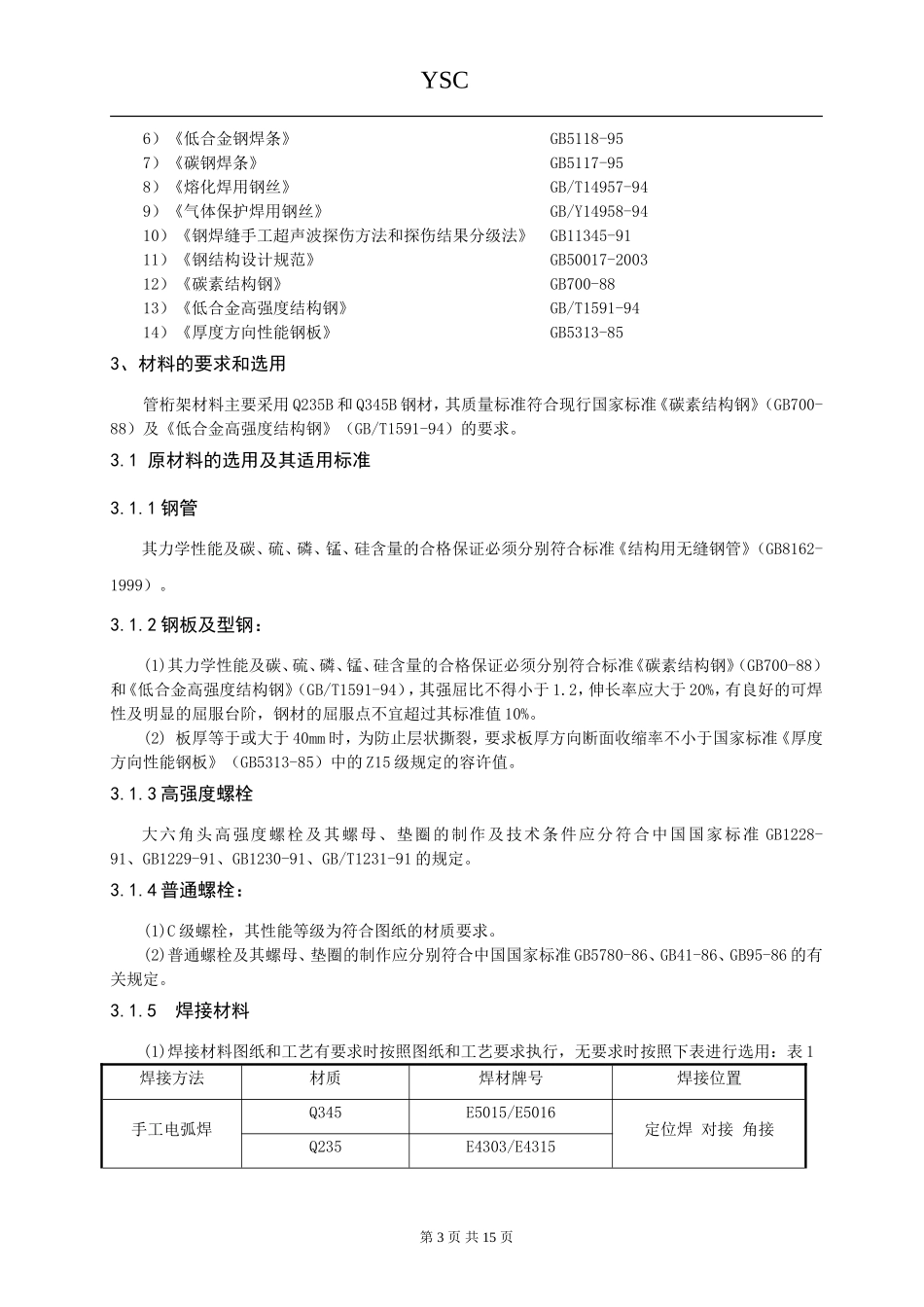

钢结构作业文件文件编号：WYZG-011版本号/修改次数：圆管桁架制作通用工艺受控状态：受控本发放序号：发布日期:实施日期：目录1、主体内容与适用范围...............................................32、编制依据.........................................................33、材料的要求和选用.................................................3第1页共15页编写审核批准YSC4、制作工艺要领.....................................................44.1管桁架制作流程................................................44.2.管桁架钢结构制作重点和技术难点................................54.3各工序加工要领...............................................64.3.1放样........................................................64.3.2下料.......................................................74.3.3装配焊接....................................................84.3.4桁架的焊接要求............................................115桁架预拼装.......................................................156构件标识.........................................................167构件贮存、运输...................................................161、主体内容与适用范围1.1主体内容：管桁架的一般制作流程。1.2适用范围：管桁架的制作。2、编制依据1）《高层民用建筑钢结构技术规程》JGJ99-982）《建筑钢结构焊接规程》JGJ81-20023）《钢结构工程施工质量验收规范》GB50205-20014）《结构用无缝钢管》GB8162-19995）《直缝电焊钢管》GB11345-89第2页共15页YSC6）《低合金钢焊条》GB5118-957）《碳钢焊条》GB5117-958）《熔化焊用钢丝》GB/T14957-949）《气体保护焊用钢丝》GB/Y14958-9410）《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345-9111）《钢结构设计规范》GB50017-200312）《碳素结构钢》GB700-8813）《低合金高强度结构钢》GB/T1591-9414）《厚度方向性能钢板》GB5313-853、材料的要求和选用管桁架材料主要采用Q235B和Q345B钢材，其质量标准符合现行国家标准《碳素结构钢》（GB700-88）及《低合金高强度结构钢》（GB/T1591-94）的要求。3.1原材料的选用及其适用标准3.1.1钢管其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《结构用无缝钢管》（GB8162-1999）。3.1.2钢板及型钢：(1)其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《碳素结构钢》（GB700-88）和《低合金高强度结构钢》（GB/T1591-94），其强屈比不得小于1.2，伸长率应大于20%，有良好的可焊性及明显的屈服台阶，钢材的屈服点不宜超过其标准值10%。(2)板厚等于或大于40mm时，为防止层状撕裂，要求板厚方向断面收缩率不小于国家标准《厚度方向性能钢板》（GB5313-85）中的Z15级规定的容许值。3.1.3高强度螺栓大六角头高强度螺栓及其螺母、垫圈的制作及技术条件应分符合中国国家标准GB1228-91、GB1229-91、GB1230-91、GB/T1231-91的规定。3.1.4普通螺栓：(1)C级螺栓，其性能等级为符合图纸的材质要求。(2)普通螺栓及其螺母、垫圈的制作应分别符合中国国家标准GB5780-86、GB41-86、GB95-86的有关规定。3.1.5焊接材料(1)焊接材料图纸和工艺有要求时按照图纸和工艺要求执行，无要求时按照下表进行选用：表1焊接方法材质焊材牌号焊接位置手工电弧焊Q345E5015/E5016定位焊对接角接Q235E4303/E4315第3页共15页YSC埋弧自动焊Q345H08MnA+SJ101对接角接Q235H08A+SJ101CO2气体保护焊Q235、Q345ER50-6定位焊对接角接（2）焊接材料烘干温度表：表2焊接材料牌号使用前烘焙条件使用前存放条件焊条E5015350-380℃；2h100-150℃焊剂SJ101300-350℃；1h100-150℃3.1.6油漆材料：具体见每个具体工程的《工艺要领书》4、制作工艺要领4.1管桁架制作流程第4页共15页YSC4.2.管桁架钢结构制作重点和技术难点第5页共15页原材料进厂检验油漆上弦杆件组焊下弦杆件组焊上下弦杆组拼相贯线切割检验对接放样、下料合格合格YN合格检验NY焊接合格检验N补漆发运检验合...
