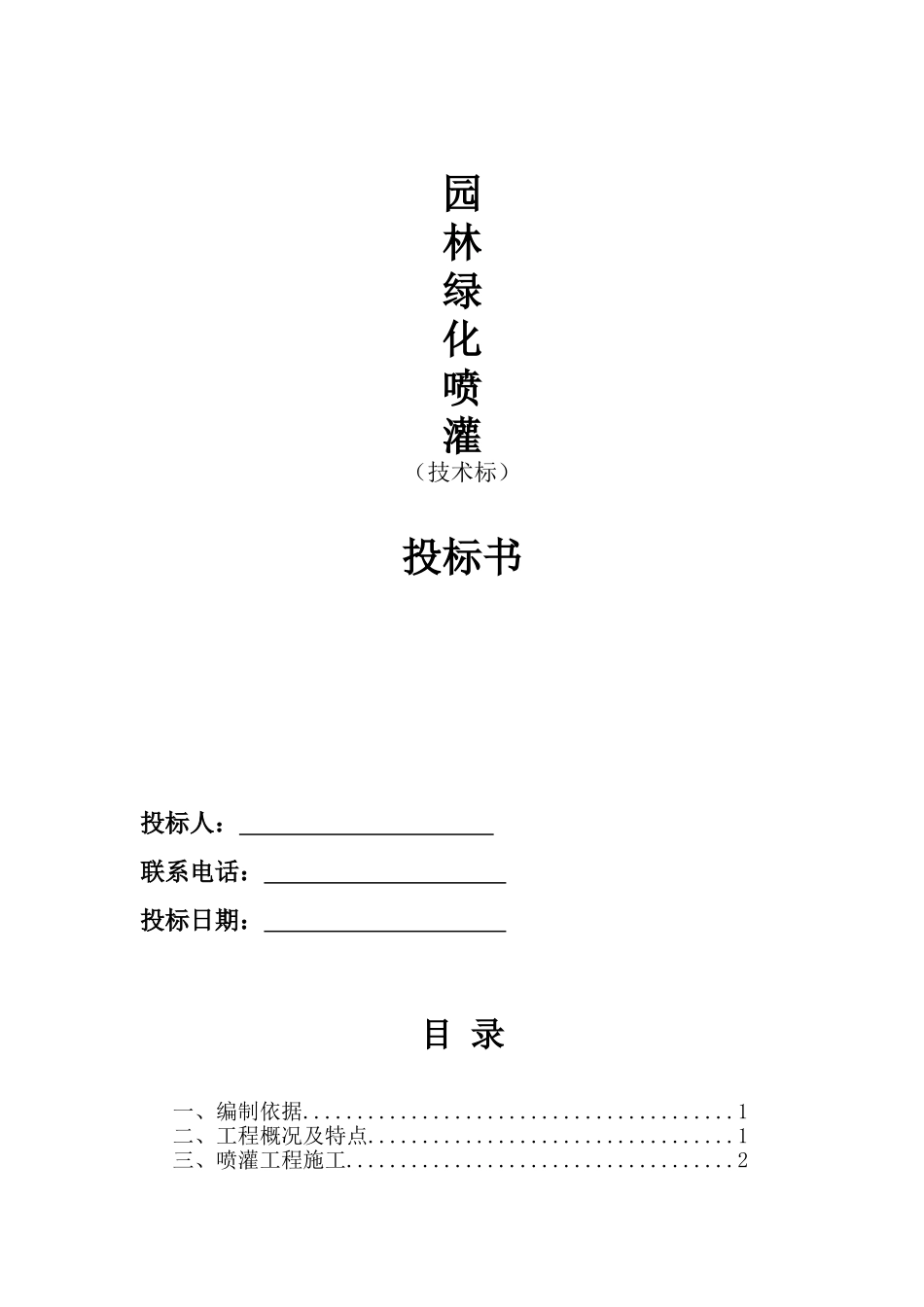

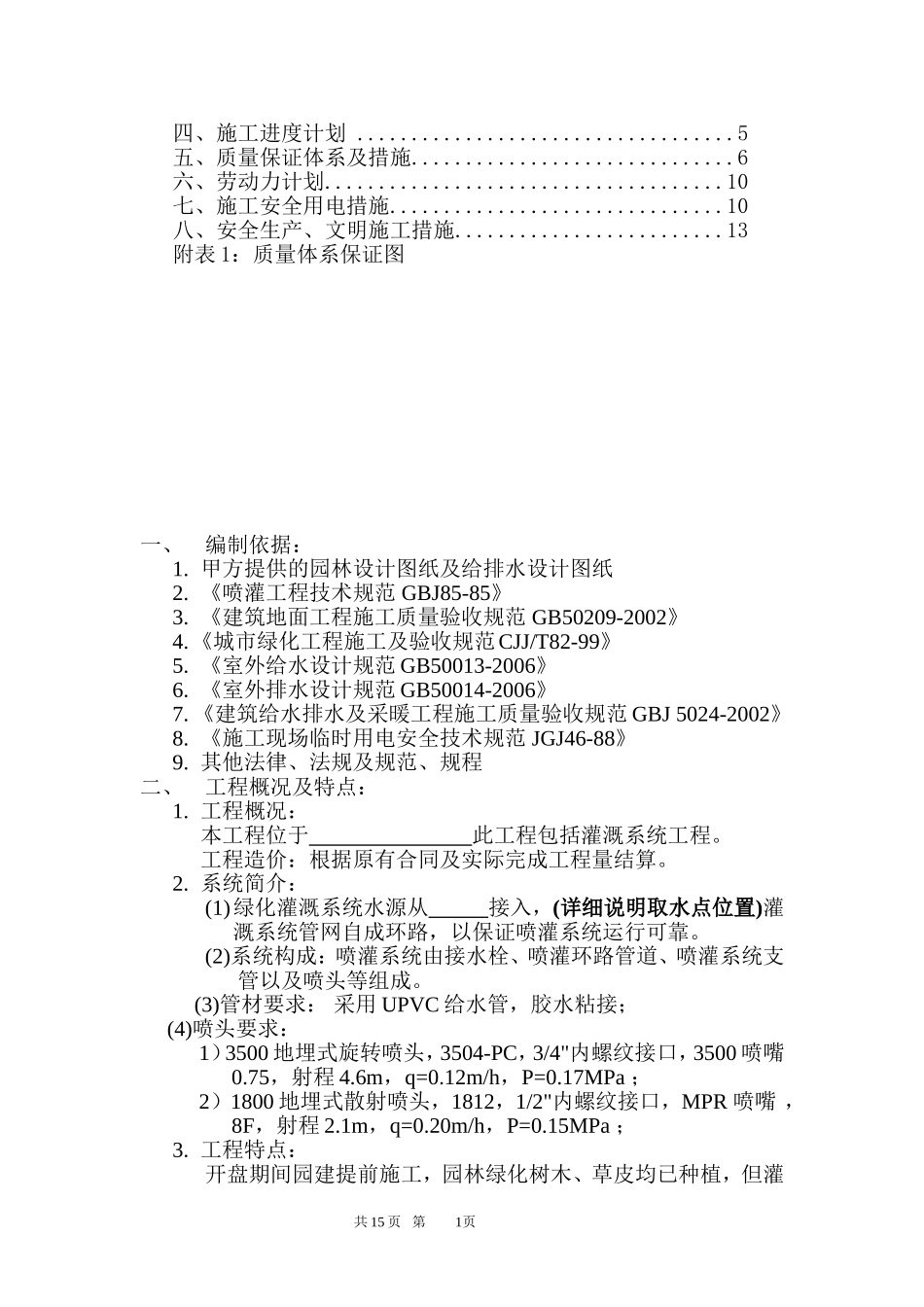

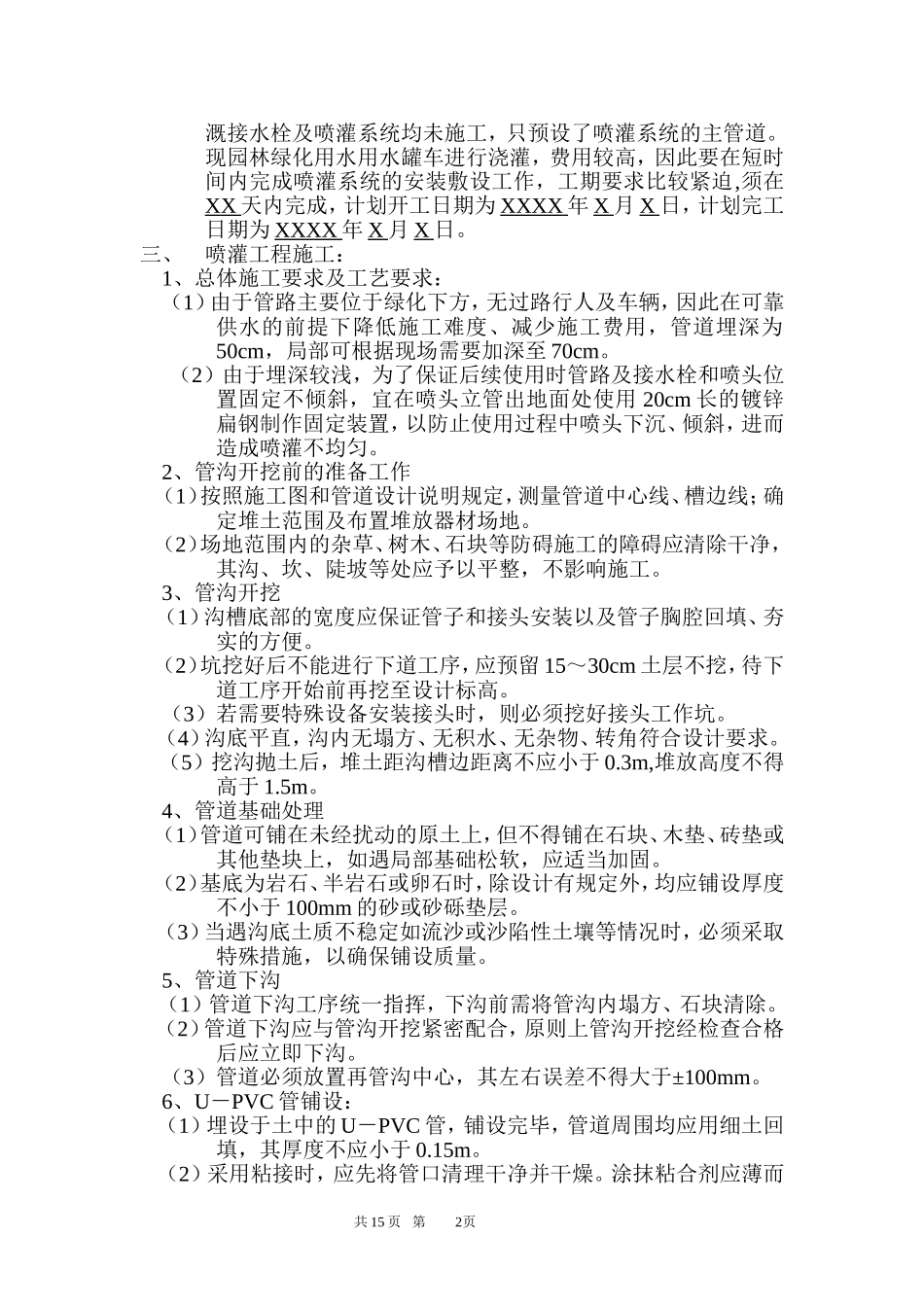

园林绿化喷灌（技术标）投标书投标人：联系电话：投标日期：目录一、编制依据........................................1二、工程概况及特点..................................1三、喷灌工程施工....................................2四、施工进度计划...................................5五、质量保证体系及措施..............................6六、劳动力计划.....................................10七、施工安全用电措施...............................10八、安全生产、文明施工措施.........................13附表1：质量体系保证图一、编制依据：1.甲方提供的园林设计图纸及给排水设计图纸2.《喷灌工程技术规范GBJ85-85》3.《建筑地面工程施工质量验收规范GB50209-2002》4.《城市绿化工程施工及验收规范CJJ/T82-99》5.《室外给水设计规范GB50013-2006》6.《室外排水设计规范GB50014-2006》7.《建筑给水排水及采暖工程施工质量验收规范GBJ5024-2002》8.《施工现场临时用电安全技术规范JGJ46-88》9.其他法律、法规及规范、规程二、工程概况及特点：1.工程概况：本工程位于此工程包括灌溉系统工程。工程造价：根据原有合同及实际完成工程量结算。2.系统简介：(1)绿化灌溉系统水源从接入，(详细说明取水点位置)灌溉系统管网自成环路，以保证喷灌系统运行可靠。(2)系统构成：喷灌系统由接水栓、喷灌环路管道、喷灌系统支管以及喷头等组成。(3)管材要求：采用UPVC给水管，胶水粘接；(4)喷头要求：1）3500地埋式旋转喷头，3504-PC，3/4"内螺纹接口，3500喷嘴0.75，射程4.6m，q=0.12m/h，P=0.17MPa；2）1800地埋式散射喷头，1812，1/2"内螺纹接口，MPR喷嘴，8F，射程2.1m，q=0.20m/h，P=0.15MPa；3.工程特点：开盘期间园建提前施工，园林绿化树木、草皮均已种植，但灌共15页第页1溉接水栓及喷灌系统均未施工，只预设了喷灌系统的主管道。现园林绿化用水用水罐车进行浇灌，费用较高，因此要在短时间内完成喷灌系统的安装敷设工作，工期要求比较紧迫,须在XX天内完成，计划开工日期为XXXX年X月X日，计划完工日期为XXXX年X月X日。三、喷灌工程施工：1、总体施工要求及工艺要求：（1）由于管路主要位于绿化下方，无过路行人及车辆，因此在可靠供水的前提下降低施工难度、减少施工费用，管道埋深为50cm，局部可根据现场需要加深至70cm。（2）由于埋深较浅，为了保证后续使用时管路及接水栓和喷头位置固定不倾斜，宜在喷头立管出地面处使用20cm长的镀锌扁钢制作固定装置，以防止使用过程中喷头下沉、倾斜，进而造成喷灌不均匀。2、管沟开挖前的准备工作（1）按照施工图和管道设计说明规定，测量管道中心线、槽边线；确定堆土范围及布置堆放器材场地。（2）场地范围内的杂草、树木、石块等防碍施工的障碍应清除干净，其沟、坎、陡坡等处应予以平整，不影响施工。3、管沟开挖（1）沟槽底部的宽度应保证管子和接头安装以及管子胸腔回填、夯实的方便。（2）坑挖好后不能进行下道工序，应预留15～30cm土层不挖，待下道工序开始前再挖至设计标高。（3）若需要特殊设备安装接头时，则必须挖好接头工作坑。（4）沟底平直，沟内无塌方、无积水、无杂物、转角符合设计要求。（5）挖沟抛土后，堆土距沟槽边距离不应小于0.3m,堆放高度不得高于1.5m。4、管道基础处理（1）管道可铺在未经扰动的原土上，但不得铺在石块、木垫、砖垫或其他垫块上，如遇局部基础松软，应适当加固。（2）基底为岩石、半岩石或卵石时，除设计有规定外，均应铺设厚度不小于100mm的砂或砂砾垫层。（3）当遇沟底土质不稳定如流沙或沙陷性土壤等情况时，必须采取特殊措施，以确保铺设质量。5、管道下沟（1）管道下沟工序统一指挥，下沟前需将管沟内塌方、石块清除。（2）管道下沟应与管沟开挖紧密配合，原则上管沟开挖经检查合格后应立即下沟。（3）管道必须放置再管沟中心，其左右误差不得大于±100mm。6、U－PVC管铺设：（1）埋设于土中的U－PVC管，铺设完毕，管道周围均应用细土回填，其厚度不应小于0.15m。（2）采用粘接时，应先将管口清理干净并干燥。涂抹粘合剂应薄而共15页第页2均匀，粘接牢固、严密。无孔隙。7、管道...
