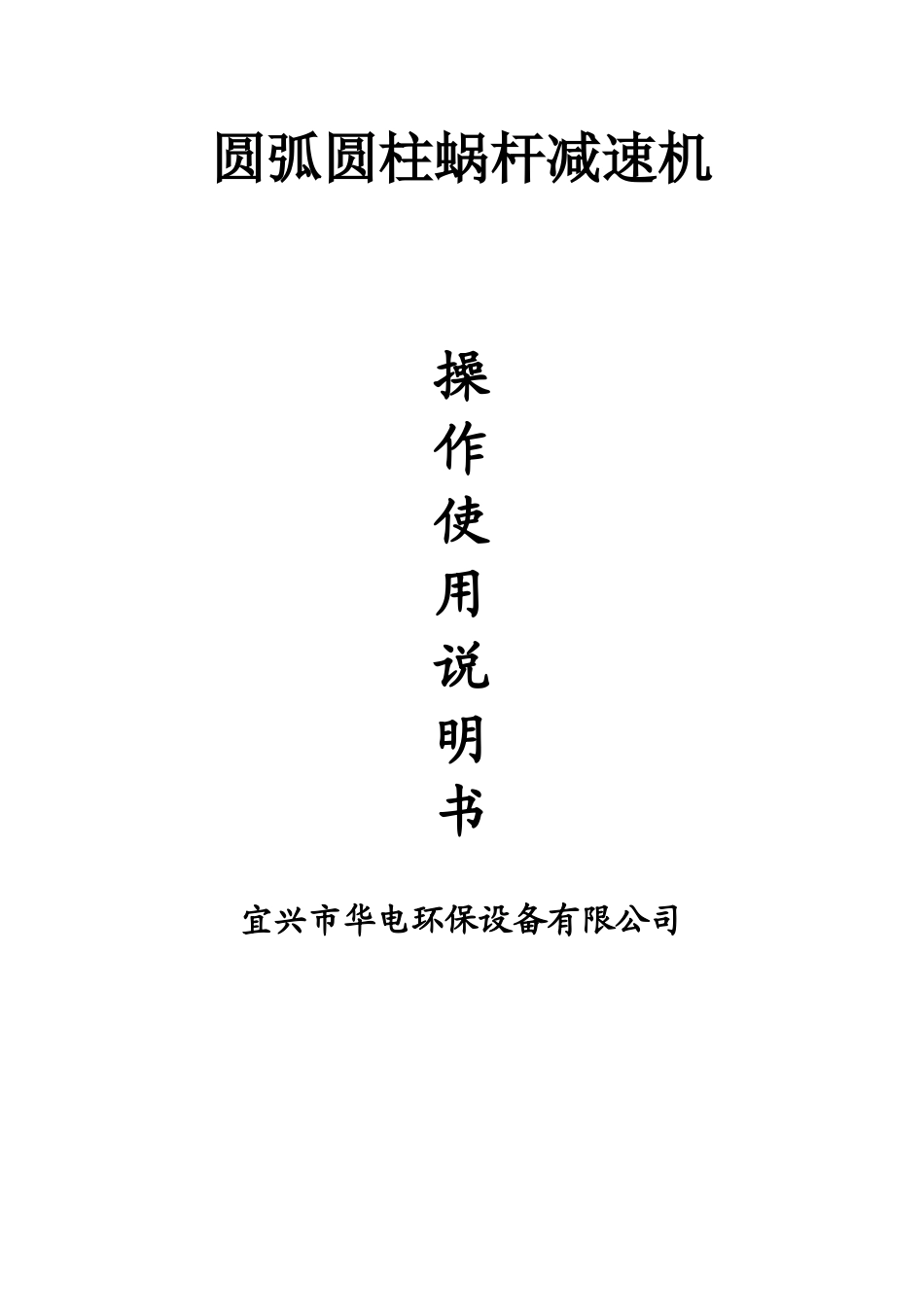

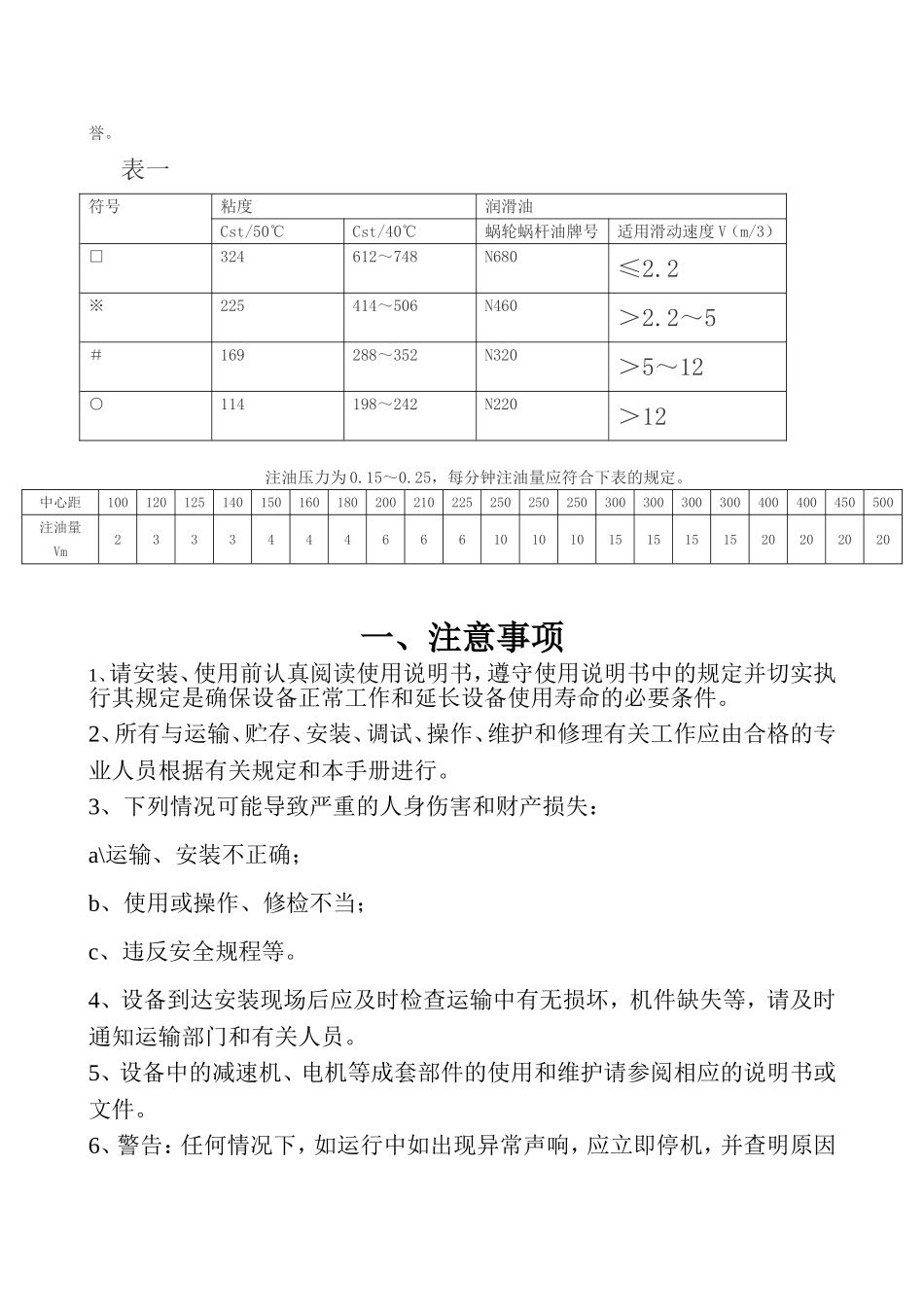

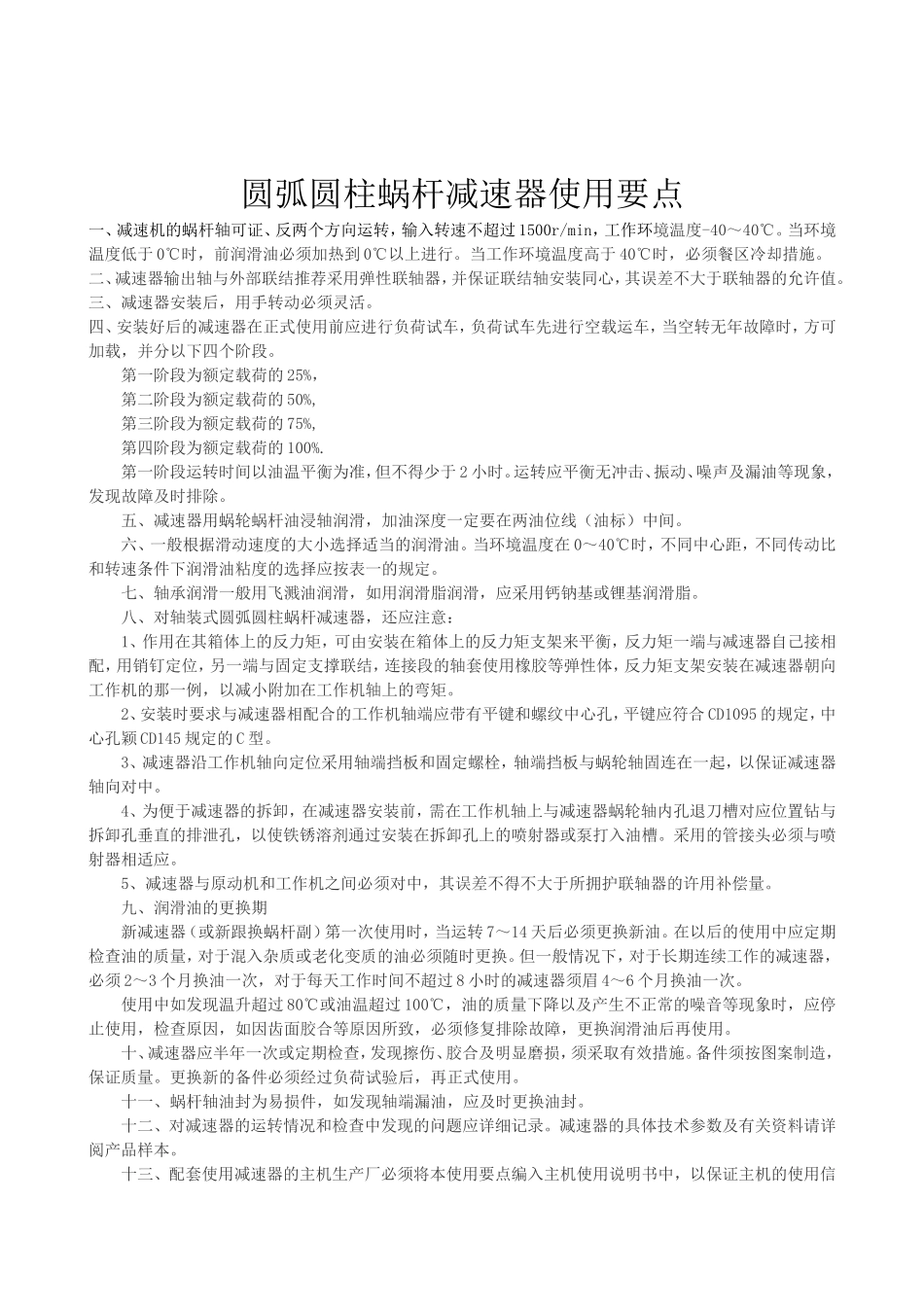

圆弧圆柱蜗杆减速机操作使用说明书宜兴市华电环保设备有限公司圆弧圆柱蜗杆减速器使用要点一、减速机的蜗杆轴可证、反两个方向运转，输入转速不超过1500r/min，工作环境温度-40～40℃。当环境温度低于0℃时，前润滑油必须加热到0℃以上进行。当工作环境温度高于40℃时，必须餐区冷却措施。二、减速器输出轴与外部联结推荐采用弹性联轴器，并保证联结轴安装同心，其误差不大于联轴器的允许值。三、减速器安装后，用手转动必须灵活。四、安装好后的减速器在正式使用前应进行负荷试车，负荷试车先进行空载运车，当空转无年故障时，方可加载，并分以下四个阶段。第一阶段为额定载荷的25%，第二阶段为额定载荷的50%,第三阶段为额定载荷的75%,第四阶段为额定载荷的100%.第一阶段运转时间以油温平衡为准，但不得少于2小时。运转应平衡无冲击、振动、噪声及漏油等现象，发现故障及时排除。五、减速器用蜗轮蜗杆油浸轴润滑，加油深度一定要在两油位线（油标）中间。六、一般根据滑动速度的大小选择适当的润滑油。当环境温度在0～40℃时，不同中心距，不同传动比和转速条件下润滑油粘度的选择应按表一的规定。七、轴承润滑一般用飞溅油润滑，如用润滑脂润滑，应采用钙钠基或锂基润滑脂。八、对轴装式圆弧圆柱蜗杆减速器，还应注意：1、作用在其箱体上的反力矩，可由安装在箱体上的反力矩支架来平衡，反力矩一端与减速器自己接相配，用销钉定位，另一端与固定支撑联结，连接段的轴套使用橡胶等弹性体，反力矩支架安装在减速器朝向工作机的那一例，以减小附加在工作机轴上的弯矩。2、安装时要求与减速器相配合的工作机轴端应带有平键和螺纹中心孔，平键应符合CD1095的规定，中心孔颖CD145规定的C型。3、减速器沿工作机轴向定位采用轴端挡板和固定螺栓，轴端挡板与蜗轮轴固连在一起，以保证减速器轴向对中。4、为便于减速器的拆卸，在减速器安装前，需在工作机轴上与减速器蜗轮轴内孔退刀槽对应位置钻与拆卸孔垂直的排泄孔，以使铁锈溶剂通过安装在拆卸孔上的喷射器或泵打入油槽。采用的管接头必须与喷射器相适应。5、减速器与原动机和工作机之间必须对中，其误差不得不大于所拥护联轴器的许用补偿量。九、润滑油的更换期新减速器（或新跟换蜗杆副）第一次使用时，当运转7～14天后必须更换新油。在以后的使用中应定期检查油的质量，对于混入杂质或老化变质的油必须随时更换。但一般情况下，对于长期连续工作的减速器，必须2～3个月换油一次，对于每天工作时间不超过8小时的减速器须眉4～6个月换油一次。使用中如发现温升超过80℃或油温超过100℃，油的质量下降以及产生不正常的噪音等现象时，应停止使用，检查原因，如因齿面胶合等原因所致，必须修复排除故障，更换润滑油后再使用。十、减速器应半年一次或定期检查，发现擦伤、胶合及明显磨损，须采取有效措施。备件须按图案制造，保证质量。更换新的备件必须经过负荷试验后，再正式使用。十一、蜗杆轴油封为易损件，如发现轴端漏油，应及时更换油封。十二、对减速器的运转情况和检查中发现的问题应详细记录。减速器的具体技术参数及有关资料请详阅产品样本。十三、配套使用减速器的主机生产厂必须将本使用要点编入主机使用说明书中，以保证主机的使用信誉。表一符号粘度润滑油Cst/50℃Cst/40℃蜗轮蜗杆油牌号适用滑动速度V（m/3）□324612～748N680≤2.2※225414～506N460＞2.2～5＃169288～352N320＞5～12○114198～242N220＞12注油压力为0.15～0.25，每分钟注油量应符合下表的规定。中心距100120125140150160180200210225250250250300300300300400400450500注油量Vm23334446661010101515151520202020一、注意事项1、请安装、使用前认真阅读使用说明书，遵守使用说明书中的规定并切实执行其规定是确保设备正常工作和延长设备使用寿命的必要条件。2、所有与运输、贮存、安装、调试、操作、维护和修理有关工作应由合格的专业人员根据有关规定和本手册进行。3、下列情况可能导致严重的人身伤害和财产损失：a\运输、安装不正确；b、使用或操作、修检不当；c、违反安全规程等。4、设备到达安装现场后应及时检查运输中有无损坏，机件缺失等，请及时...
