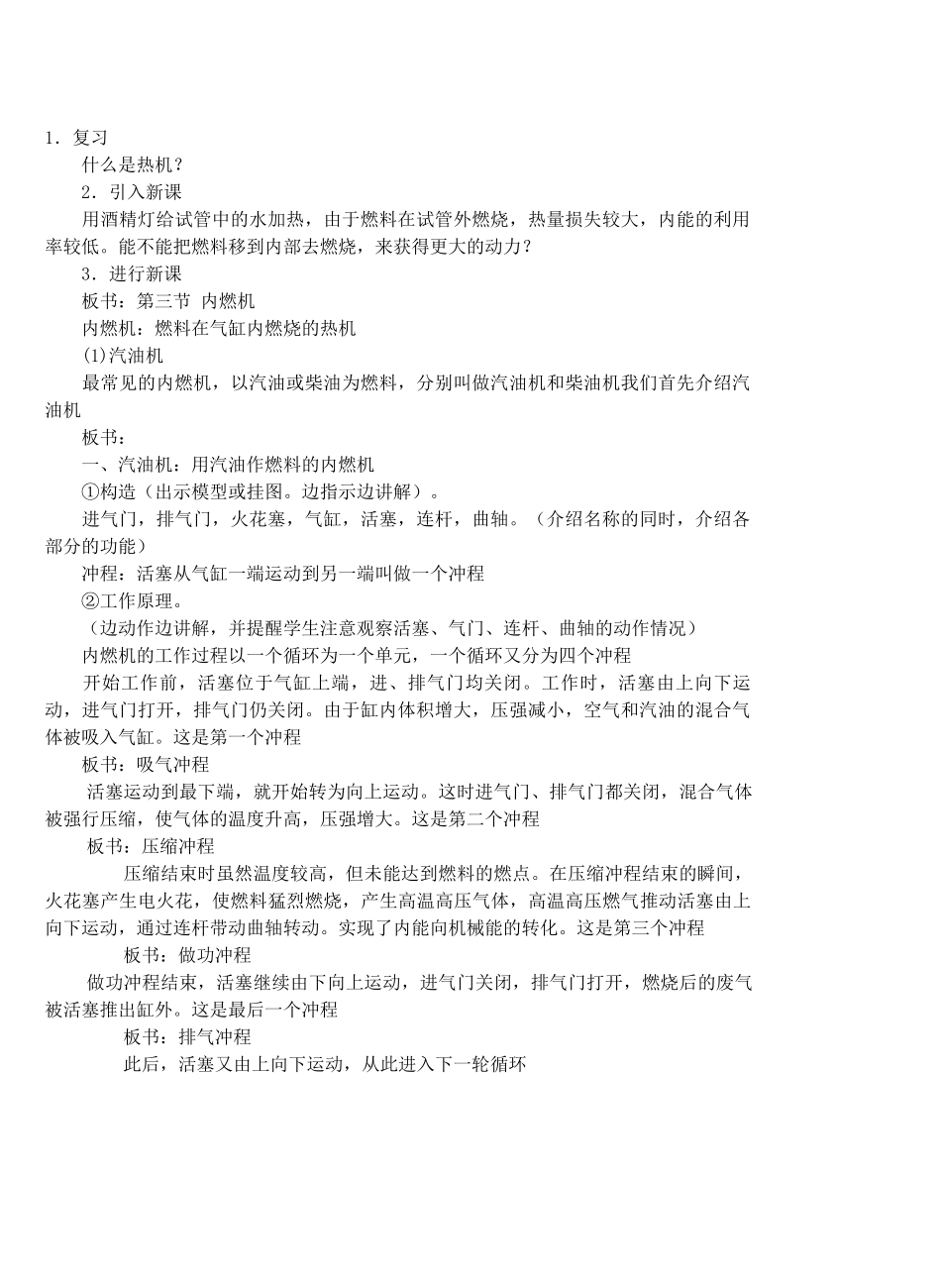

§12..3内燃机新课认识方面：1．常识性了解汽油机的基本构造和工作原理。2．常识性了解柴油机与汽油机在构造和工作过程中的异同点。3．常识性了解四冲程内燃机工作过程中的能量转化。能力方面：利用燃料内能方面，也不可避免地会有一部分内能转化和转移到其他方面，因此要建立热机效率的概念，并与机械效率作联系和类比。情感态度价值观：懂得热机在给人们带来方便的同时，也造成了环境污染。了解汽油机和柴油机的四个冲程。能工作过程中的能量转化。建立热机效率的概念讲授法，讨论法讨论法内燃机示教模型（带电源），教学挂图1．复习什么是热机？2．引入新课用酒精灯给试管中的水加热，由于燃料在试管外燃烧，热量损失较大，内能的利用率较低。能不能把燃料移到内部去燃烧，来获得更大的动力？3．进行新课板书：第三节内燃机内燃机：燃料在气缸内燃烧的热机(1)汽油机最常见的内燃机，以汽油或柴油为燃料，分别叫做汽油机和柴油机我们首先介绍汽油机板书：一、汽油机：用汽油作燃料的内燃机①构造（出示模型或挂图。边指示边讲解）。进气门，排气门，火花塞，气缸，活塞，连杆，曲轴。（介绍名称的同时，介绍各部分的功能）冲程：活塞从气缸一端运动到另一端叫做一个冲程②工作原理。（边动作边讲解，并提醒学生注意观察活塞、气门、连杆、曲轴的动作情况）内燃机的工作过程以一个循环为一个单元，一个循环又分为四个冲程开始工作前，活塞位于气缸上端，进、排气门均关闭。工作时，活塞由上向下运动，进气门打开，排气门仍关闭。由于缸内体积增大，压强减小，空气和汽油的混合气体被吸入气缸。这是第一个冲程板书：吸气冲程活塞运动到最下端，就开始转为向上运动。这时进气门、排气门都关闭，混合气体被强行压缩，使气体的温度升高，压强增大。这是第二个冲程板书：压缩冲程压缩结束时虽然温度较高，但未能达到燃料的燃点。在压缩冲程结束的瞬间，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压气体，高温高压燃气推动活塞由上向下运动，通过连杆带动曲轴转动。实现了内能向机械能的转化。这是第三个冲程板书：做功冲程做功冲程结束，活塞继续由下向上运动，进气门关闭，排气门打开，燃烧后的废气被活塞推出缸外。这是最后一个冲程板书：排气冲程此后，活塞又由上向下运动，从此进入下一轮循环③能的转化。教师：汽车在开动前，是如何使内燃机起动的？学生：接通电源，开动“马达”。学生：用手“摇车”。教师：“马达”也好，“摇车”也好，都是为了给内燃机输入能量，通过外力先使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，消耗机械能来帮助内燃机完成吸气、压缩两个冲程内燃机一旦开始做功，内能就会转化成曲轴的机械能。这时曲轴获得的机械能一部分通过做功，一部分通过飞轮（与曲轴相连的质量较大的轮子）保存起来。然后依靠飞轮的惯性再反过来向外输出带动曲轴转动，靠消耗飞轮的机械能完成排气以及下一循环的吸气、压缩。这样内燃机就可连续工作下去了。板书：在做功冲程燃气对活塞做功，内能转化为机械能。其余三个冲程靠消耗飞轮的机械能来完成(2)柴油机板书：二、柴油机：用柴油作燃料的内燃机柴油机与汽油机有共同的地方，也有不同之处。①柴油机与汽油机的相同点：都是内燃机；一个工作循环都要经历四个冲程②柴油机与汽油机的不同点：构造方面：柴油机没有火花塞，而在相应位置上安装的是喷油嘴。工作过程上：吸入的气体不同（汽油机吸入的是什么？柴油机吸入的只是空气）；压缩情况不同（问：汽油机压缩冲程末温度、压强多大？柴油机压缩冲程末，气体体积要小得多。所以压强更大，温度更高，这个温度早已超过了柴油的燃点）；点火方式不同（汽油机靠火花塞点火。柴油机由于压缩气体温度已超过柴油燃点，从喷油嘴喷入雾状柴油便可立即燃烧。这种方式称为压燃式）；用途方面：柴油机比汽油机便宜，但汽油机一般比柴油机轻巧，所以汽油机通常用在飞机、小汽车、摩托车及一些小型农用机械上。而柴油机一般用在舰船、载重汽车、拖拉机、坦克以及发电机等大型设备上。4．小结（略）①内燃机的四个冲程顺序能颠倒吗？为什么？②内燃机一个工作循环活塞往复运动几...
