圆曲线的详细测设VIP免费

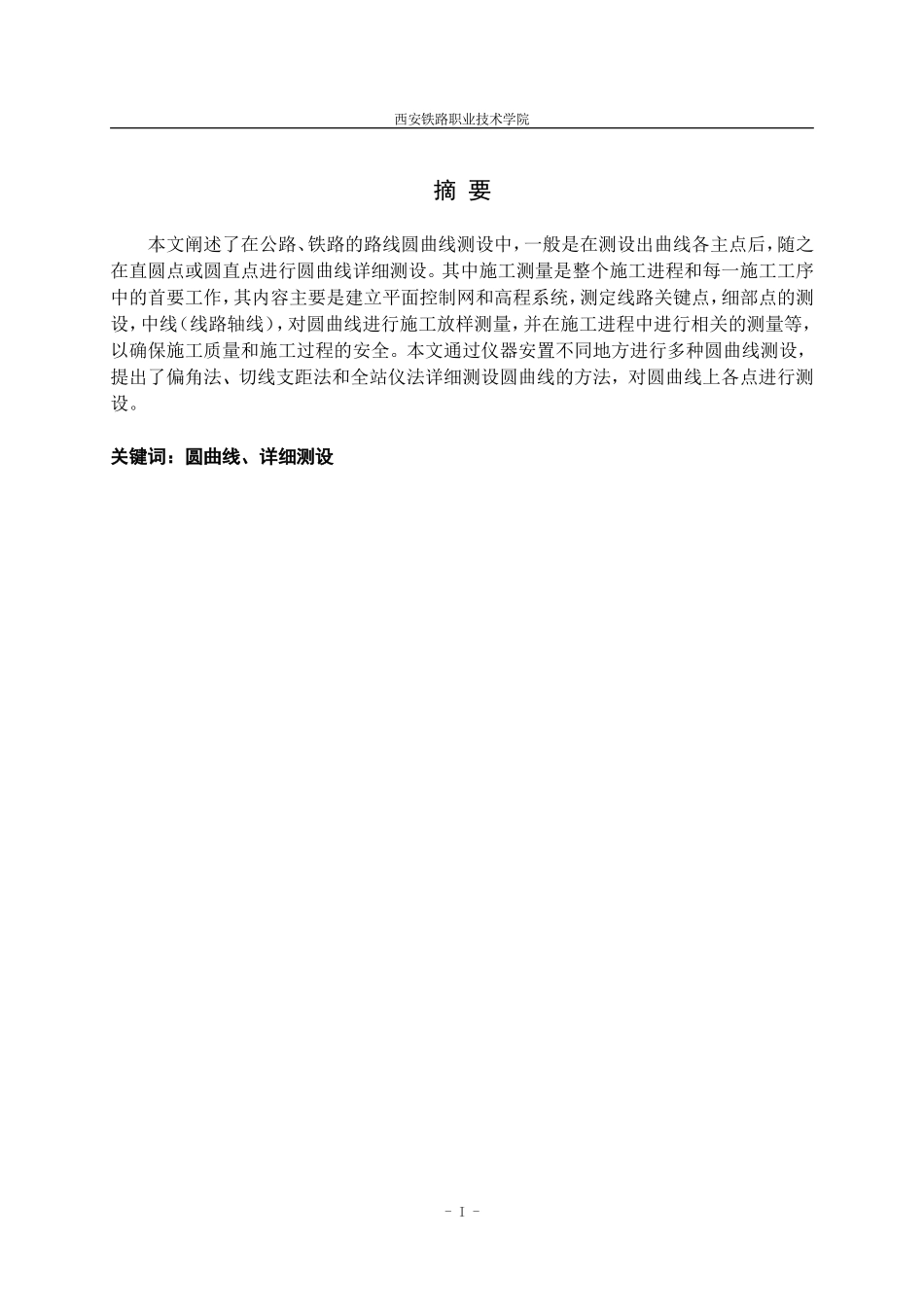

圆曲线的详细测设学生姓名：郑妮娟学号：08300486专业班级：工程测量与监理384403指导教师：张晓雅西安铁路职业技术学院摘要本文阐述了在公路、铁路的路线圆曲线测设中，一般是在测设出曲线各主点后，随之在直圆点或圆直点进行圆曲线详细测设。其中施工测量是整个施工进程和每一施工工序中的首要工作，其内容主要是建立平面控制网和高程系统，测定线路关键点，细部点的测设，中线（线路轴线），对圆曲线进行施工放样测量，并在施工进程中进行相关的测量等，以确保施工质量和施工过程的安全。本文通过仪器安置不同地方进行多种圆曲线测设，提出了偏角法、切线支距法和全站仪法详细测设圆曲线的方法，对圆曲线上各点进行测设。关键词：圆曲线、详细测设-I-圆曲线的详细测设目录引言............................................................................................................................................11.圆曲线测设的目的意义..........................................................................................................12.圆曲线的主点测设.................................................................................................................22.1圆曲线要素计算..........................................................................................................22.2主点里程计算...............................................................................................................32.3主点测设：...................................................................................................................3３.圆曲线的详细测设................................................................................................................43.1偏角法详细测设圆曲线...............................................................................................43.2切线支距法详细测设圆曲线.......................................................................................53.3全站仪法测设圆曲线...................................................................................................75圆曲线的详细测设案例：......................................................................................................9结论..........................................................................................................................................11致谢..........................................................................................................................................12参考文献................................................................................................................................13-II-西安铁路职业技术学院引言线路测量，包括公路、铁路、运河、供水明渠、输电线路、各种用途的管道工程等。这些工程的主体一般是由直线和曲线构成，长度可能延伸十几公里以至几百公里，它们在勘测设计及施工测量方面有不少共性。当线路由一个方向转到另一个方向时，必须用曲线来连接。曲线的形式较多，其中，圆曲线（又称单曲线）是最常用的曲线形式。圆曲线的测设一般分为两步进行：首先是圆曲线主点的测设，即圆曲线的起点（直圆点ZY）、中点（曲中点QZ）和终点（圆直点YZ）的测设；然后在各主点之间进行加密，按照规定桩距测设曲线的其他各桩点。1西安铁路职业技术学院1.圆曲线测设的目的意义铁路和公路线路由于受地形、地质或其他原因的影响，经常要改变方向。为了满足行车方便要求，需要在两直线段之间插入平面曲线把它们连接起来。线路上采用的平面曲线通常有圆曲线、综合曲线、回头曲线、复曲线。在线路上选用的连接曲线的种类应取决于线路等级、曲线、半径、及地形因素等。例如，二级公路上，在平原区的曲线半径大于2500m，山岭重丘地...
