九年级物理第十三章电路初探 13.1初识家用电器和电路教案人教版VIP免费

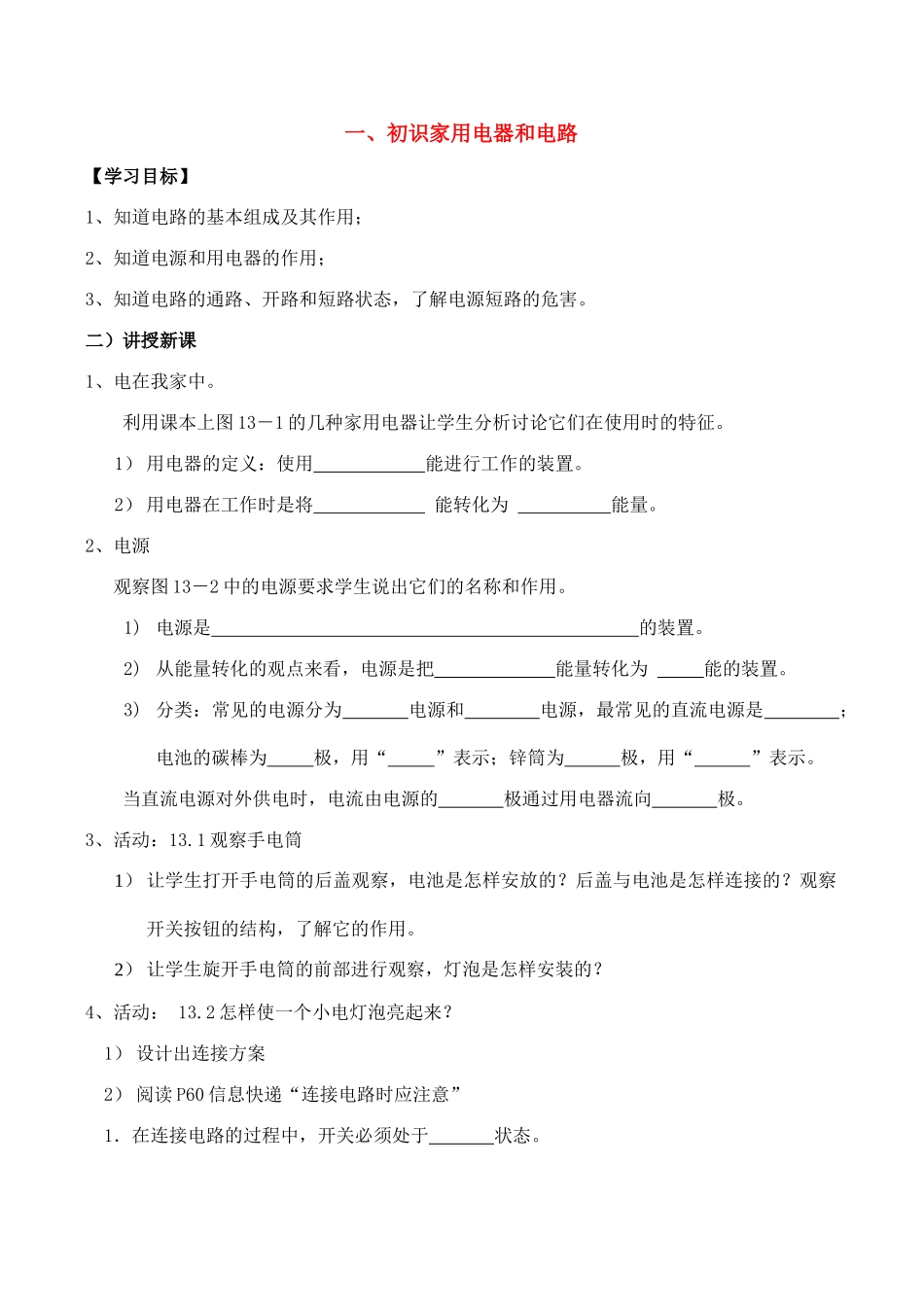

一、初识家用电器和电路【学习目标】1、知道电路的基本组成及其作用；2、知道电源和用电器的作用；3、知道电路的通路、开路和短路状态，了解电源短路的危害。二）讲授新课1、电在我家中。利用课本上图13－1的几种家用电器让学生分析讨论它们在使用时的特征。1）用电器的定义：使用能进行工作的装置。2）用电器在工作时是将能转化为能量。2、电源观察图13－2中的电源要求学生说出它们的名称和作用。1)电源是的装置。2)从能量转化的观点来看，电源是把能量转化为能的装置。3)分类：常见的电源分为电源和电源，最常见的直流电源是；电池的碳棒为极，用“”表示；锌筒为极，用“”表示。当直流电源对外供电时，电流由电源的极通过用电器流向极。3、活动：13.1观察手电筒1）让学生打开手电筒的后盖观察，电池是怎样安放的？后盖与电池是怎样连接的？观察开关按钮的结构，了解它的作用。2）让学生旋开手电筒的前部进行观察，灯泡是怎样安装的？4、活动：13.2怎样使一个小电灯泡亮起来？1）设计出连接方案2）阅读P60信息快递“连接电路时应注意”1．在连接电路的过程中，开关必须处于状态。2．用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等的上，并旋紧，以保证接触良好。3．连接电池的导线绝不允许以任何方式，以免造成，损坏。3）总结：电路的定义：用把、、等元件连接起来组成的。4)介绍三种电路状态通路：断路：短路：5)让学生分析各电路元件在电路中的作用A、电源：维持电路中有，为电路提供能。B、导线：连接各电路元件的，是的通道。C、用电器：利用电流来工作的设备，用电器工作时，用电器将能转化成的能。D、开关：控制电路。5、电路图：在设计、安装、修理各种实际电路时，常常需要画出表示电路连接情况。叫做电路图。6、电路元件符号：国家统一规定了表示各种电路元件的符号在电路图中就用这些符号表示各电路元件。7、参考图13-7，在虚线框中画出“活动13.2”的电路图。【课堂点拨】例1、不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．例2、要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．例3绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源例1、画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线例2、在下图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）10．如右图，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A．硬币和橡皮B．硬币和铅笔芯C．橡皮和塑料尺D．铅笔芯和塑料尺13．请在右框中画出如图3的实物电路的电路图．14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试在右框中画出图4中手电筒的电路图．L1L2SL1L2SL1L2SL1L2S
