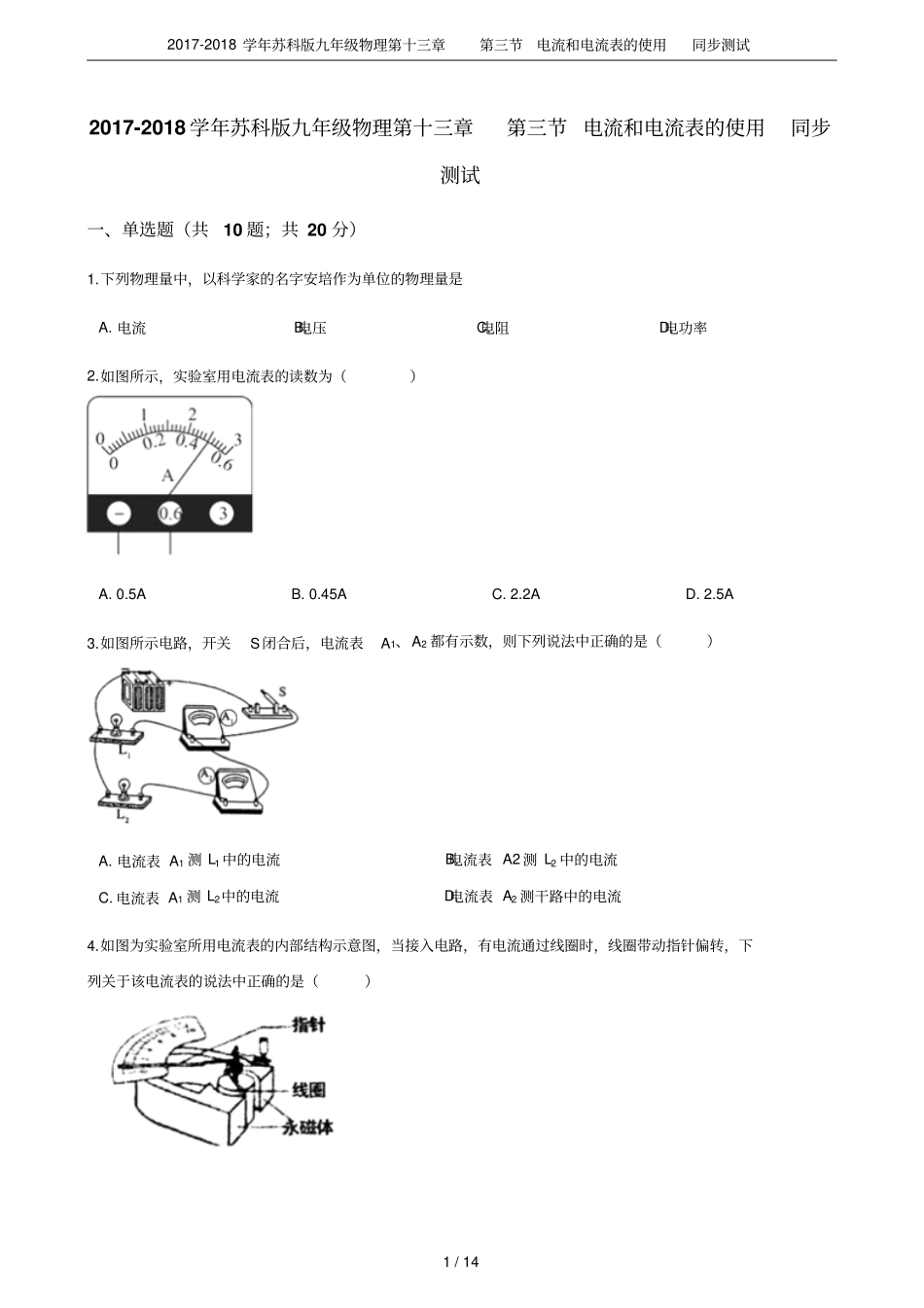

2017-2018学年苏科版九年级物理第十三章第三节电流和电流表的使用同步测试1/142017-2018学年苏科版九年级物理第十三章第三节电流和电流表的使用同步测试一、单选题（共10题；共20分）1.下列物理量中，以科学家的名字安培作为单位的物理量是A.电流B.电压C.电阻D.电功率2.如图所示，实验室用电流表的读数为（）A.0.5AB.0.45AC.2.2AD.2.5A3.如图所示电路，开关S闭合后，电流表A1、A2都有示数，则下列说法中正确的是（）A.电流表A1测L1中的电流B.电流表A2测L2中的电流C.电流表A1测L2中的电流D.电流表A2测干路中的电流4.如图为实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列关于该电流表的说法中正确的是（）2017-2018学年苏科版九年级物理第十三章第三节电流和电流表的使用同步测试2/14A.电流表的工作原理和发电机相同B.电流表工作时把机械能转化为电能C.当电流从电流表的负接线柱流入时指针反向偏转，是因为通电导体在磁场中所受力的方向与磁场的方向有关D.因串联电路中的电流处处相等，故电流表应串联在被测电路中5.如图所示的电路中，闭合开关，电流表测量的是（）A.通过灯Ll的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流6.测量电流的仪表是（）A.电压表B.电表C.电能表D.电流表7.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时，通过L1的电流变小D.当开关S2断开时，电流表A2的电流变小8.图所示电路中能正确测出灯L1的电流的是（）A.B.C.D.2017-2018学年苏科版九年级物理第十三章第三节电流和电流表的使用同步测试3/149.如图所示，断开开关S，电流表测（）电流；闭合开关，电流表测（）电流．（）A.灯L1，灯L2B.灯L2，灯L1和灯L2中的总电流C.灯L1，灯L1和灯L2中的总电流D.无法判定10.在图所示的电路中电源电压不变，将电流表A1、A2正确连入电路A、B或C处，闭合电键S，电路正常工作，各电表的示数均不为零.当移动滑动变阻器R2的滑片P时，电流表A1与电流表A2示数的差值不发生变化.则（）A.电流表A1一定串联在C点B.电流表A1可能串联在A点C.电流表A2一定串联在B点D.电流表A2一定不串联在A点二、填空题（共6题；共18分）11.（1）图1中电流表读数是________A；图2中天平的读数是________g；图3中温度计的示数是________℃；（2）图4中刻度尺的读数是________cm；2017-2018学年苏科版九年级物理第十三章第三节电流和电流表的使用同步测试4/14（3）在“探究影响浮力大小的因素”实验中，物体A静止时，弹簧测力计示数分别如图5所示，请回答下列问题：①物体A受浮力大小与________和________有关；②物体A完全浸没到水、盐水中所受浮力大小之比为________。12.两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________.13.小余和小乐为了探究并联电路中电流的关系，他们设计的电路如图甲所示．实验器材如下：规格不同的灯泡各一只、电压可调节的学生电源1个、电流表1个、开关1个、导线若干．（1）在连接电路的过程中，开关应该处于________状态．（2）电流表校正好后，用此电流表试触时，小余发现电流表的指针偏转如图乙所示，根据你的分析，原因是________．（3）他们改进后，把电流表分别接入到电路中的A、B、C处，测出的电流如下表：实验次数A处的电流IA/AB处的电流IB/AC处的电流IC/A10.140.280.4220.160.320.483[0.180.360.54通过对上面数据的分析，可以得出的结论是：在并联电路中，________；在实验中可以通过改变________来改变A、B、C处电流的大小，从而进行多次实验，这样做的目的是________．14.如图所示，电流表的读数是________A．2017-2018学年苏科版九年级物理第十三章第三节电流和电流表的使用同步测试5/1415.如图甲所示电路中，电流表A1和A2指示的位置如图乙所示，则电流表A1的读数为________；通过电阻R1的电流为________A.16.实验室里通常用________来测量电路中的电流。测量时，电流表必须和被测的用电器________联在电路里。三、实验探究题（共3题...
