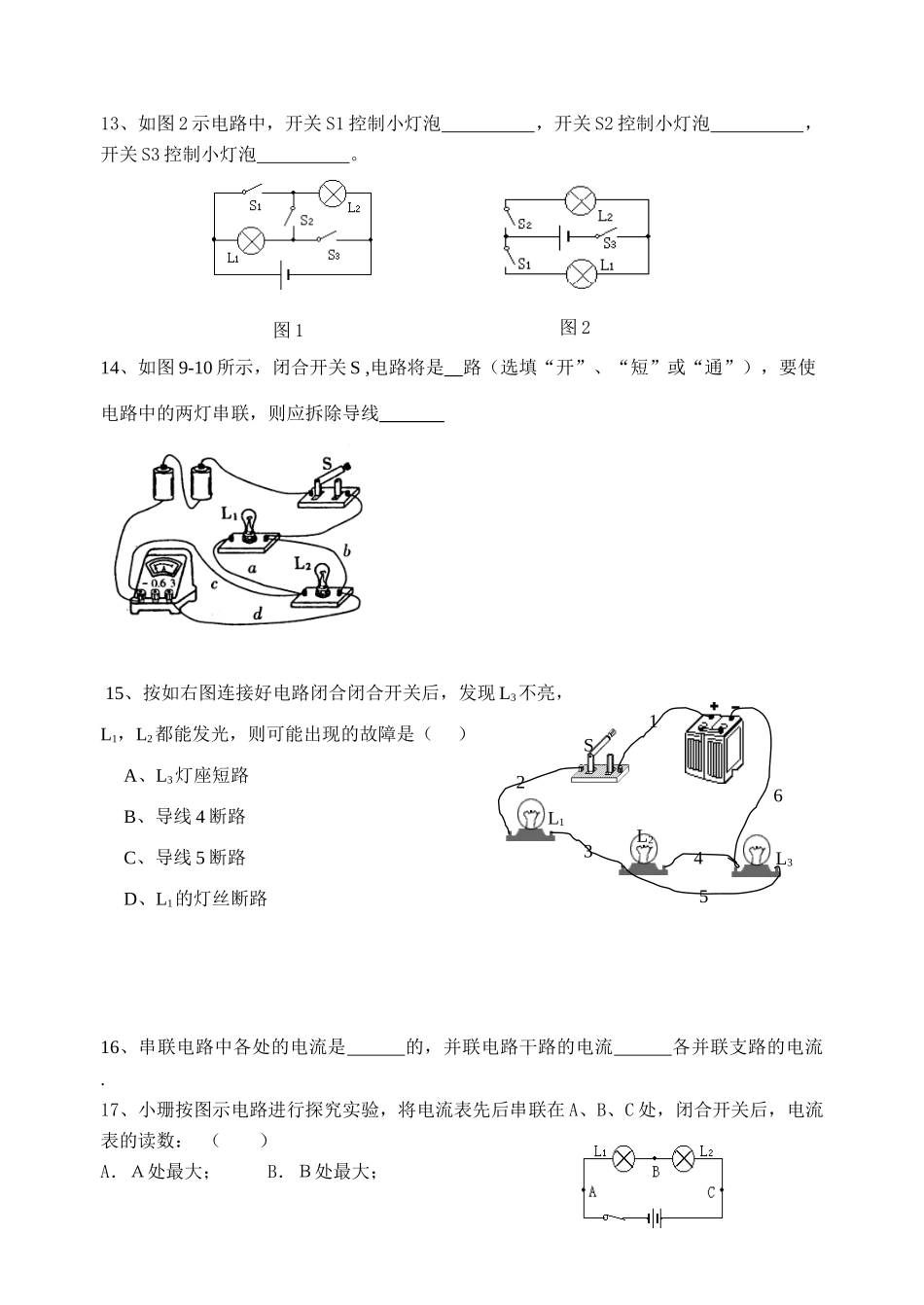

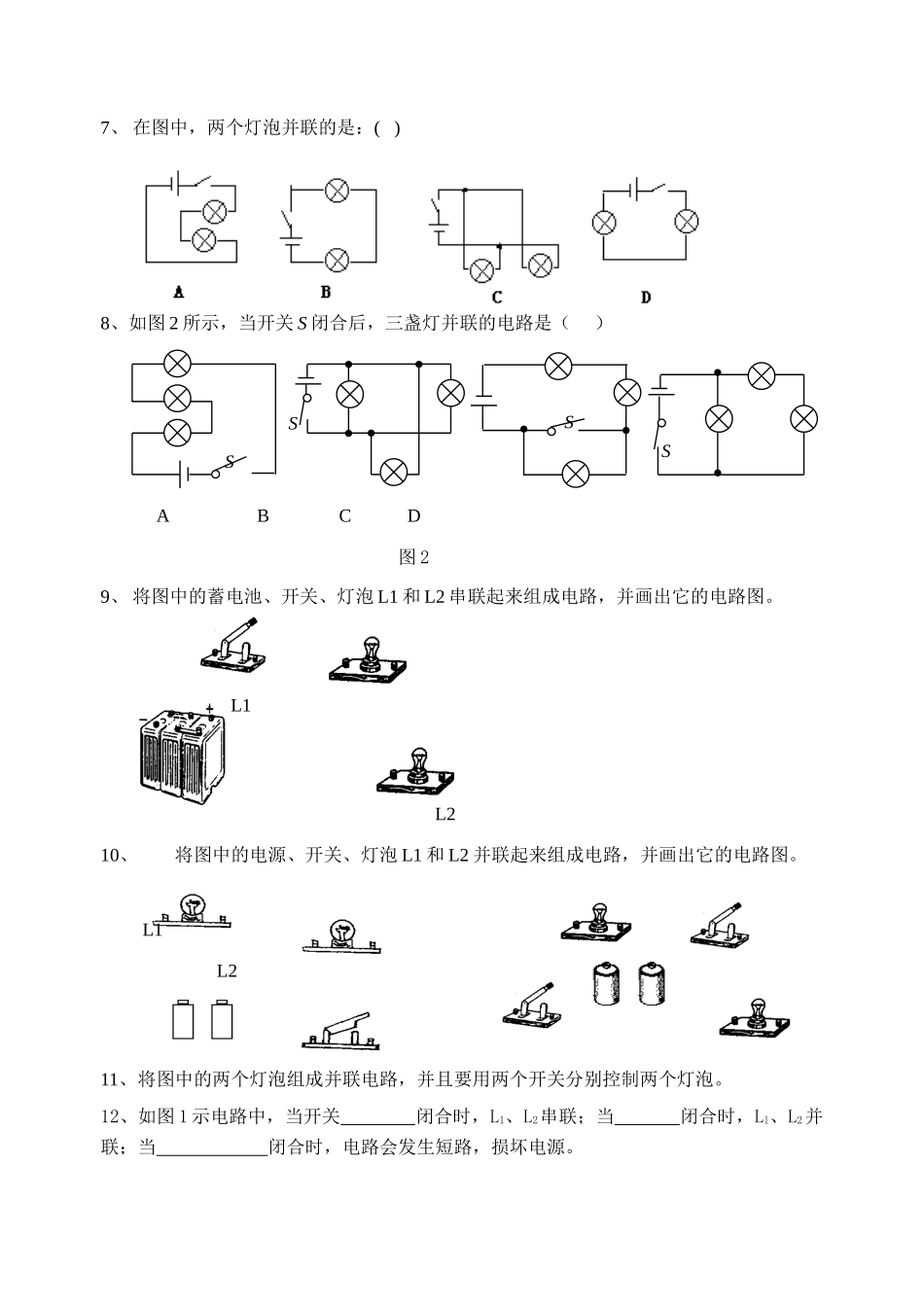

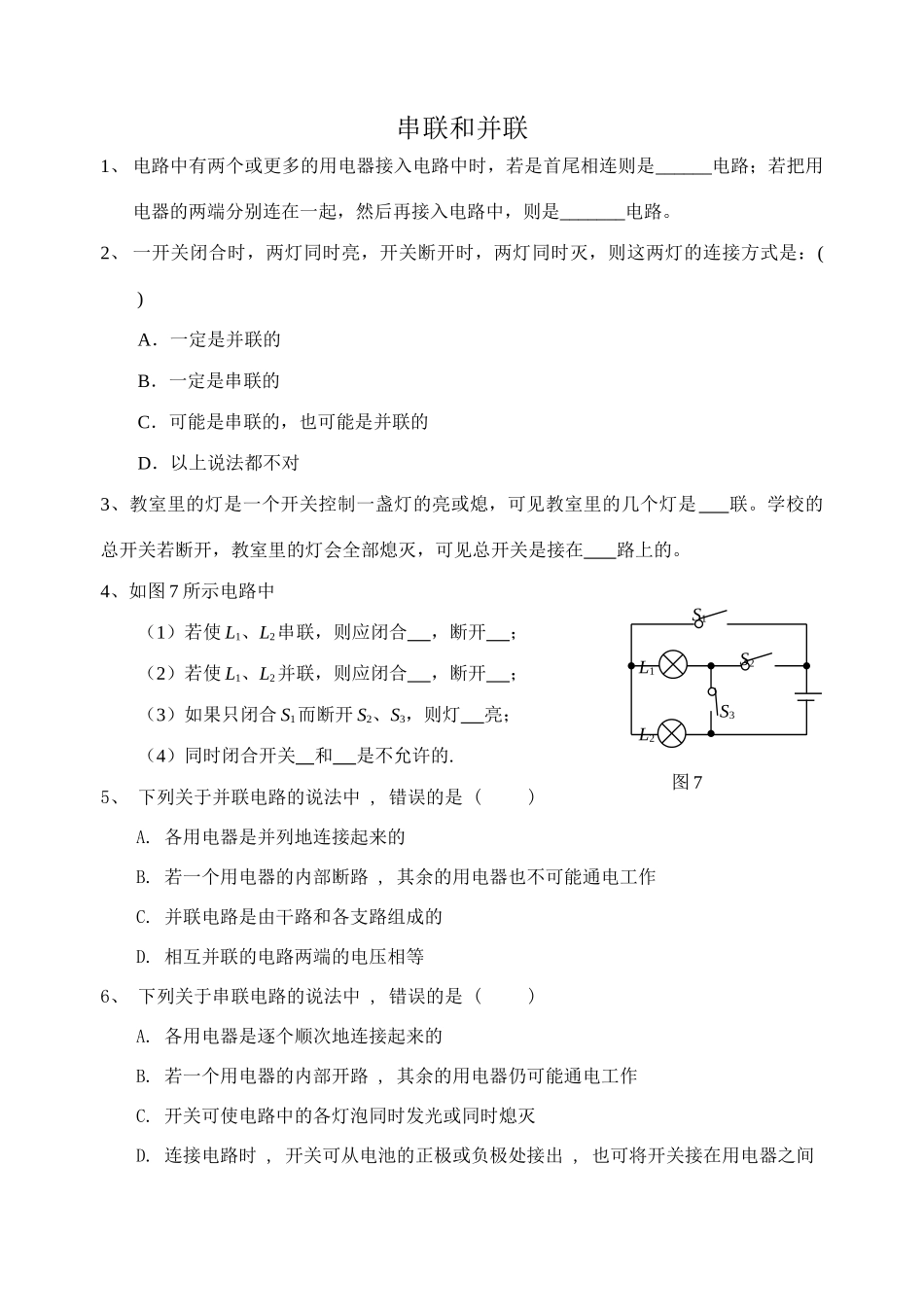

串联和并联1、电路中有两个或更多的用电器接入电路中时，若是首尾相连则是______电路；若把用电器的两端分别连在一起，然后再接入电路中，则是_______电路。2、一开关闭合时，两灯同时亮，开关断开时，两灯同时灭，则这两灯的连接方式是：()A．一定是并联的B．一定是串联的C．可能是串联的，也可能是并联的D．以上说法都不对3、教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是联。学校的总开关若断开，教室里的灯会全部熄灭，可见总开关是接在路上的。4、如图7所示电路中（1）若使L1、L2串联，则应闭合，断开；（2）若使L1、L2并联，则应闭合，断开；（3）如果只闭合S1而断开S2、S3，则灯亮；（4）同时闭合开关和是不允许的.5、下列关于并联电路的说法中,错误的是()A.各用电器是并列地连接起来的B.若一个用电器的内部断路,其余的用电器也不可能通电工作C.并联电路是由干路和各支路组成的D.相互并联的电路两端的电压相等6、下列关于串联电路的说法中,错误的是()A.各用电器是逐个顺次地连接起来的B.若一个用电器的内部开路,其余的用电器仍可能通电工作C.开关可使电路中的各灯泡同时发光或同时熄灭D.连接电路时,开关可从电池的正极或负极处接出,也可将开关接在用电器之间图7L1L2S1S2S37、在图中，两个灯泡并联的是：()8、如图2所示，当开关S闭合后，三盏灯并联的电路是（）ABCD图29、将图中的蓄电池、开关、灯泡L1和L2串联起来组成电路，并画出它的电路图。L1L210、将图中的电源、开关、灯泡L1和L2并联起来组成电路，并画出它的电路图。L1L211、将图中的两个灯泡组成并联电路，并且要用两个开关分别控制两个灯泡。12、如图1示电路中，当开关闭合时，L1、L2串联；当闭合时，Ll、L2并联；当闭合时，电路会发生短路，损坏电源。SSSS13、如图2示电路中，开关S1控制小灯泡，开关S2控制小灯泡，开关S3控制小灯泡。14、如图9-10所示，闭合开关S,电路将是路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线15、按如右图连接好电路闭合闭合开关后，发现L3不亮，L1，L2都能发光，则可能出现的故障是（）A、L3灯座短路B、导线4断路C、导线5断路D、L1的灯丝断路16、串联电路中各处的电流是的，并联电路干路的电流各并联支路的电流.17、小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，闭合开关后，电流表的读数：（）A．Ａ处最大；B．Ｂ处最大；图1图2S123456L1L2L3C．Ｃ处最大；D．三处都是一样大。18、用电流表测得某并联电路中两支路的电流分别为0.4安、1.3安,则干路中的电流为A、0.9安；B、1.7安；C、0.4安；D、1.3安。19、灯泡L1、L2串联,现用电流表测得灯L1的电流是0.3安,则通过灯L2的电流为()A、0.3安；B、0.6安；C、0.9安；D、0.15安。20、小明家里的用电器有：电冰箱1A、电饭煲450mA、电风扇150mA、电视机0.2A、吊灯0.72A、台灯0.22A。当这些用电器全部正常工作时,总电流是（）A.2.62AB.1.601AC.1AD.601.14mA21.某串彩灯串联着15只小灯泡，通过第一只小灯泡的电流是150毫安，通过第15只灯泡的电流是毫安。22、如右图所示，合上开关，电流表A1的示数为1.4安，电流表A2的示数为0.5安，则通过灯L1的电流为安，若用电流表测灯L1的电流，应选用量程。23、如图所示，V1的示数为9V，V2的示数6V，则电源总电压为。24、如图所示，电源电压不变，当开关S1断开，S2接通时，电压表示数为4.5V，当开关S1接通，S2断开时，电压表示数为3V，则灯L1、L2两端电压分别为（）A.3V和5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V25、如图所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是A1A2L2L1两端的电压．26、如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．第25题第26题
