大学生protel电路板的设计实习报告VIP免费

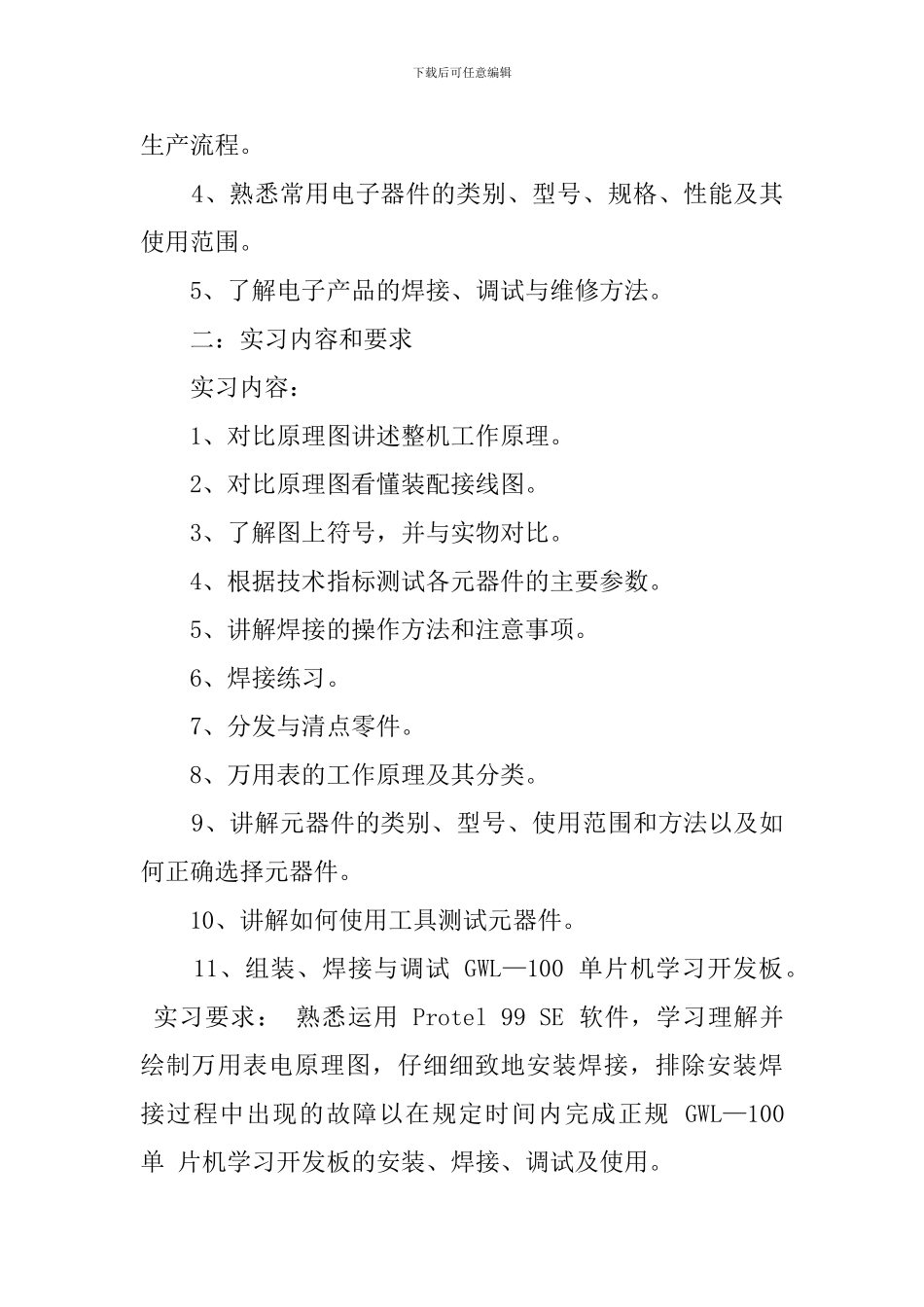

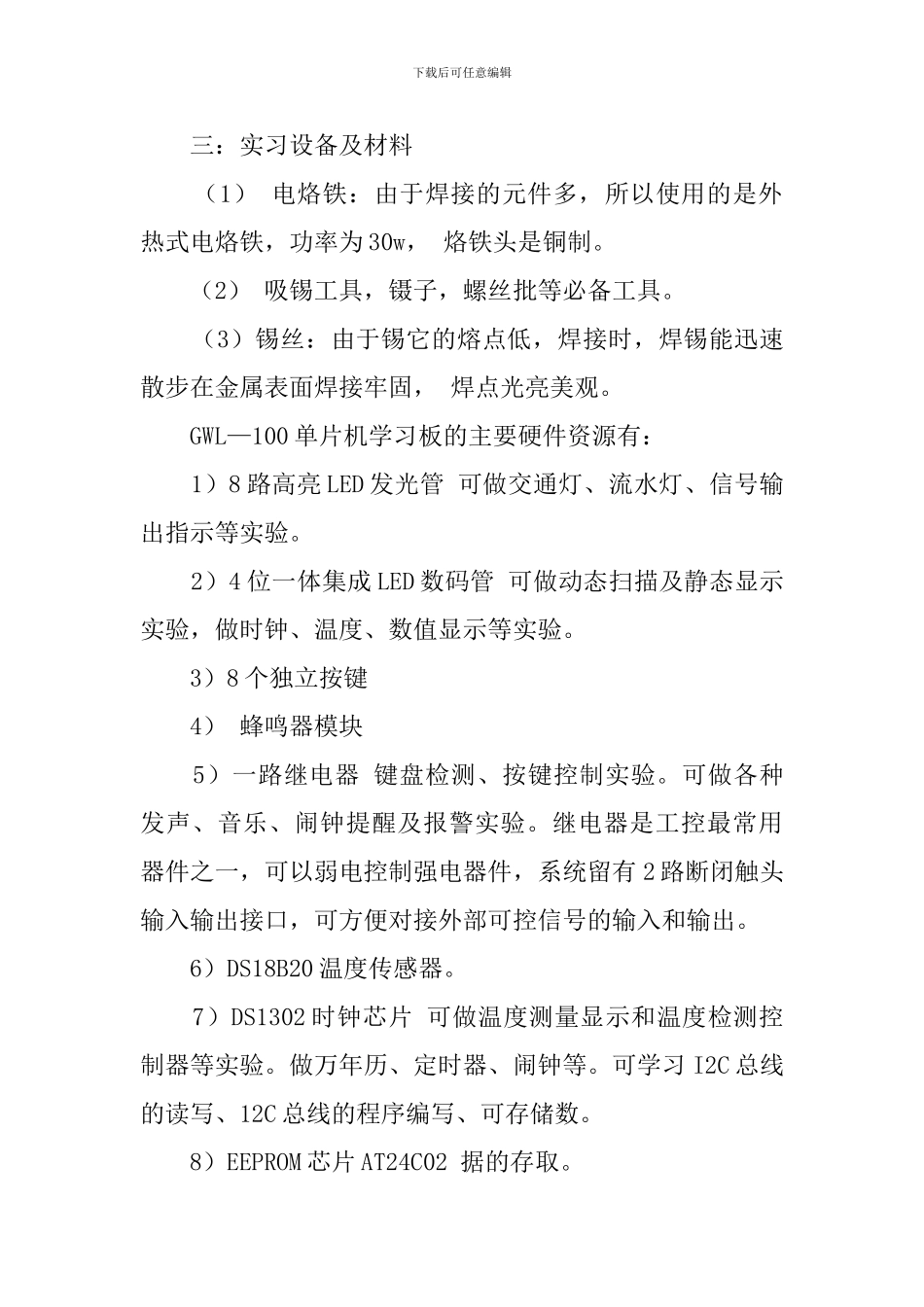

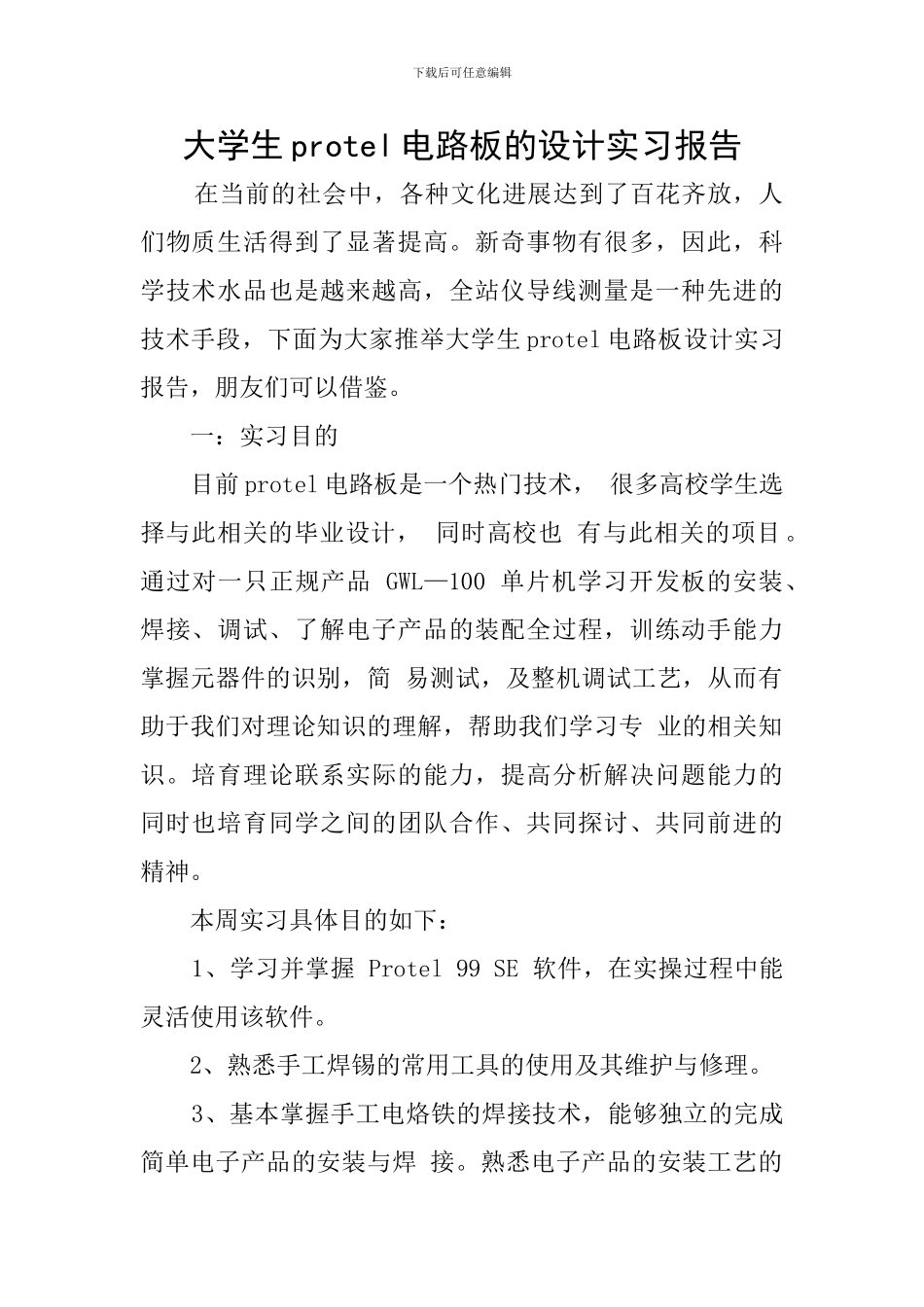

下载后可任意编辑大学生protel电路板的设计实习报告在当前的社会中，各种文化进展达到了百花齐放，人们物质生活得到了显著提高。新奇事物有很多，因此，科学技术水品也是越来越高，全站仪导线测量是一种先进的技术手段，下面为大家推举大学生protel电路板设计实习报告，朋友们可以借鉴。一：实习目的目前protel电路板是一个热门技术，很多高校学生选择与此相关的毕业设计，同时高校也有与此相关的项目。通过对一只正规产品GWL—100单片机学习开发板的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力掌握元器件的识别，简易测试，及整机调试工艺，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。培育理论联系实际的能力，提高分析解决问题能力的同时也培育同学之间的团队合作、共同探讨、共同前进的精神。本周实习具体目的如下：1、学习并掌握Protel99SE软件，在实操过程中能灵活使用该软件。2、熟悉手工焊锡的常用工具的使用及其维护与修理。3、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的下载后可任意编辑生产流程。4、熟悉常用电子器件的类别、型号、规格、性能及其使用范围。5、了解电子产品的焊接、调试与维修方法。二：实习内容和要求实习内容：1、对比原理图讲述整机工作原理。2、对比原理图看懂装配接线图。3、了解图上符号，并与实物对比。4、根据技术指标测试各元器件的主要参数。5、讲解焊接的操作方法和注意事项。6、焊接练习。7、分发与清点零件。8、万用表的工作原理及其分类。9、讲解元器件的类别、型号、使用范围和方法以及如何正确选择元器件。10、讲解如何使用工具测试元器件。11、组装、焊接与调试GWL—100单片机学习开发板。实习要求：熟悉运用Protel99SE软件，学习理解并绘制万用表电原理图，仔细细致地安装焊接，排除安装焊接过程中出现的故障以在规定时间内完成正规GWL—100单片机学习开发板的安装、焊接、调试及使用。下载后可任意编辑三：实习设备及材料（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。（2）吸锡工具，镊子，螺丝批等必备工具。（3）锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。GWL—100单片机学习板的主要硬件资源有：1）8路高亮LED发光管可做交通灯、流水灯、信号输出指示等实验。2）4位一体集成LED数码管可做动态扫描及静态显示实验，做时钟、温度、数值显示等实验。3）8个独立按键4）蜂鸣器模块5）一路继电器键盘检测、按键控制实验。可做各种发声、音乐、闹钟提醒及报警实验。继电器是工控最常用器件之一，可以弱电控制强电器件，系统留有2路断闭触头输入输出接口，可方便对接外部可控信号的输入和输出。6）DS18B20温度传感器。7）DS1302时钟芯片可做温度测量显示和温度检测控制器等实验。做万年历、定时器、闹钟等。可学习I2C总线的读写、12C总线的程序编写、可存储数。8）EEPROM芯片AT24C02据的存取。下载后可任意编辑9）一体化红外线遥控接收头可练习编写单片机的精确延时程序，可以做红外线解码实验、红外遥控实验（键值显示、遥控开关、红外线遥控器等。10）字符显示接口闪耀显示。LCD1602液晶显示模块可显示两行字符，可实现字符移动。11）文字图形显示接口图片。12）ISP接口LCD12864液晶显示模块可显示英文、中文汉字、图形及支持AT公司的下载线，可以在线烧写多种MCU程序，无需拔下芯片即可把程序固化到MCU内部的EEPROM中，支持多种品牌芯片在线烧写。13）MAX232串口通讯模块可以与计算机串行通信，同时也可对STC单片机下载程序，还可以实现主从系统中多机互连，一口多用。其他元件包括以下（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。（2）螺丝刀、镊子等必备工具。（3）锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。（4）电路板上的元件：二极管，三极管，电阻（排阻），电容（瓷片电容、电解电容），晶振，电位器，按键，数码管，自锁开关，USB座，电源座，串行口，蜂下载后...
