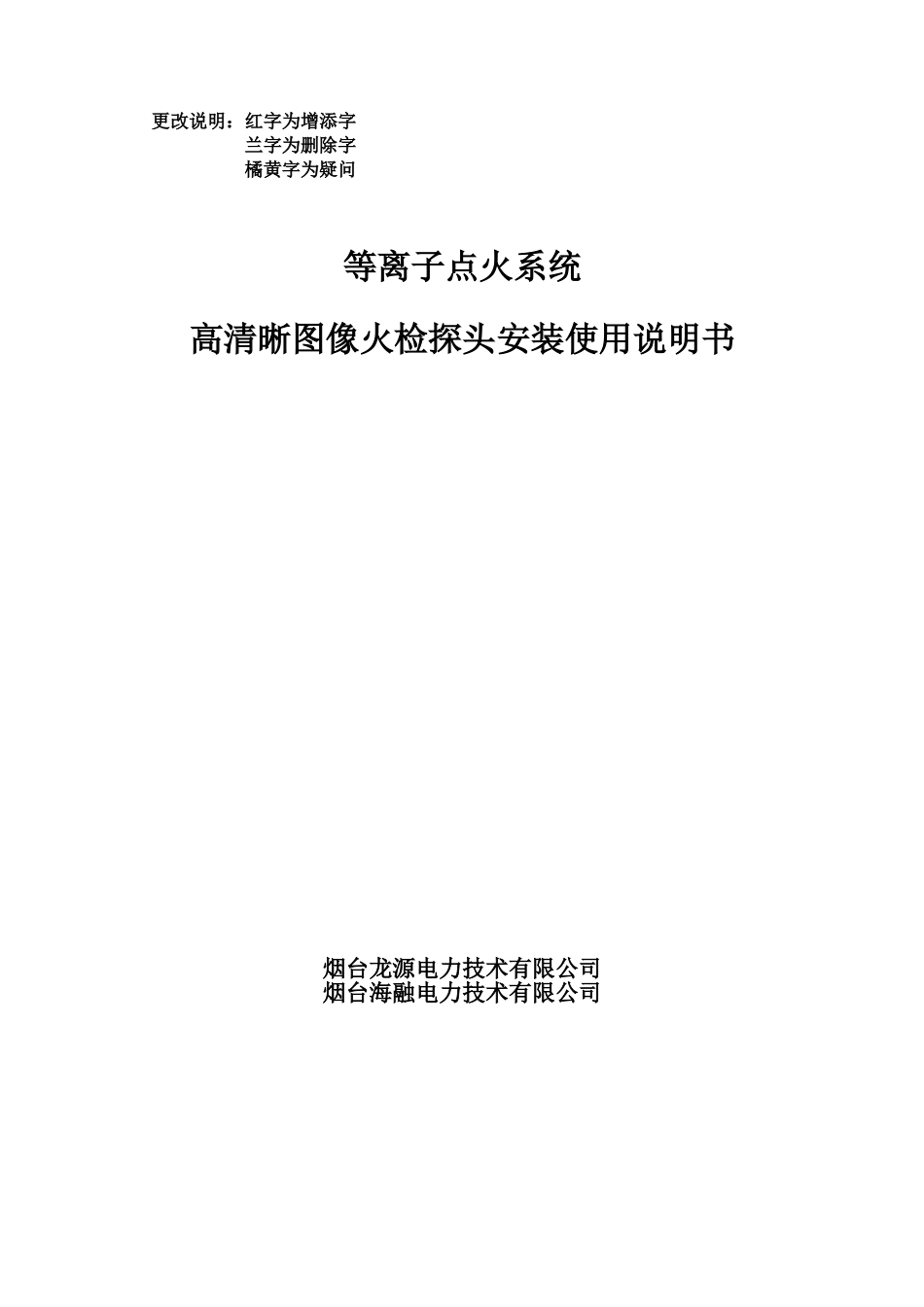

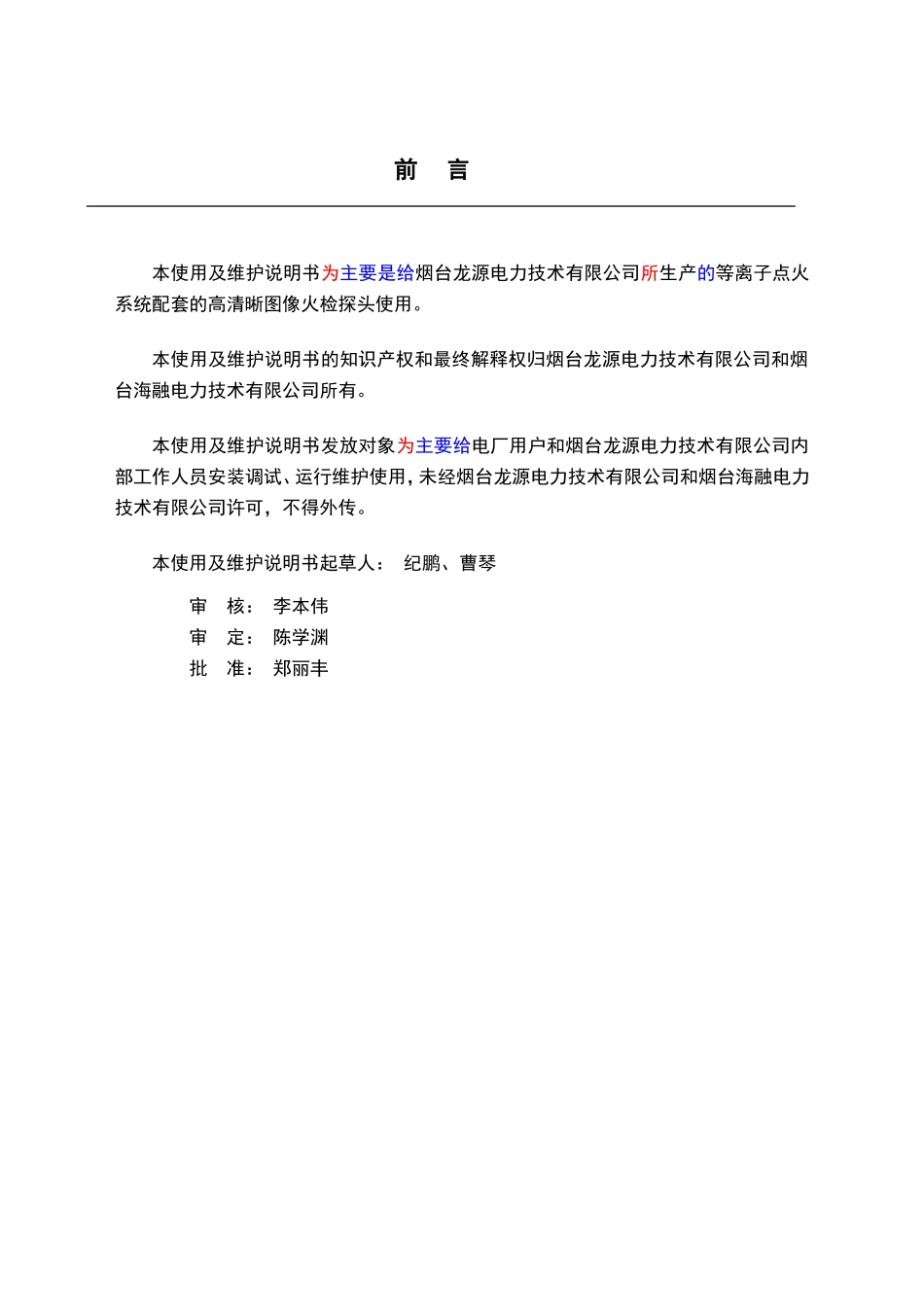

更改说明：红字为增添字兰字为删除字橘黄字为疑问等离子点火系统高清晰图像火检探头安装使用说明书烟台龙源电力技术有限公司烟台海融电力技术有限公司前言本使用及维护说明书为主要是给烟台龙源电力技术有限公司所生产的等离子点火系统配套的高清晰图像火检探头使用。本使用及维护说明书的知识产权和最终解释权归烟台龙源电力技术有限公司和烟台海融电力技术有限公司所有。本使用及维护说明书发放对象为主要给电厂用户和烟台龙源电力技术有限公司内部工作人员安装调试、运行维护使用，未经烟台龙源电力技术有限公司和烟台海融电力技术有限公司许可，不得外传。本使用及维护说明书起草人：纪鹏、曹琴审核：李本伟审定：陈学渊批准：郑丽丰目录0概述11、高清晰图像火检探头结构特点12、高清晰图像火检探头技术参数13、高清晰图像火检探头装配注意事项24、高清晰图像火检探头安装说明25.火检探头在燃烧器上安装孔的位置确定原则36.探头风阻特性47.高清晰图像火检探头冷却风系统选择原则48.风机排风量59.常见故障及排除方法510、概述电站锅炉燃烧的稳定性直接影响到电站的安全和经济运行。随着我国国民经济和电力工业的迅速发展，电站单机容量不断增大，锅炉设备的结构及其辅机系统更加日趋复杂，煤种变化大，负荷经常调整等因素直接影响锅炉安全运行的因素日益增多，特别是在机组启停过程中，操作频繁，如果一旦遇到运行人员判断失误、操作不当或工况调整不及时等情况，就会造成炉内燃烧不稳定，并可能由此造成发展成炉膛灭火。若此时未及时发现仍然不断向炉膛内送粉，将就有引起炉膛爆炸的危险。因此，为了能及时、灵敏、可靠地检测炉内燃烧工况，防止在点火、低负荷等燃烧不稳定工况下发生炉膛爆炸锅炉运行事故，电站锅炉必须配置功能齐全、性能设备可靠的炉膛安全监测系统。而炉膛安全监测系统投运可靠成功与否，在很大程度上取决于所用的火焰检测器起到关键的作用的可靠和完善。针对目前国内火检状况，我公司推出了新一代火焰检测装置――图像火检，它是一种利用火焰图像来全程监控炉内火焰燃烧状况，直接而且判断炉内有无灭火情况，不受煤种和负荷变化影响的火焰检测装置。我们其采用广角长焦距工作镜头和彩色CCD摄像机直接拍摄燃烧器火焰图像（视角为85°～90°），提供给操作人员可视化的真实燃烧图像信息。锅炉运行人员可根据燃烧器的火焰图像调整一次风和二次风的配比，可提高煤粉的燃尽度和锅炉燃烧效率，减少烟气污染，从而使其达到最终使之能够指导监控燃烧，指导调控，保证锅炉运行在最佳状态，实现稳定、经济、洁净燃烧的目的。1、高清晰图像火检探头结构特点●采用有隔热机构，能强有效地阻隔断二次风传导热及炉膛高温辐射热对其影响。●镜面采用特种耐温玻璃，能抗1500℃熔融灰渣对镜面的冲刷，保证镜面长期光滑无损。●三通道及三组合弧形旋流冷却风喷射机构可使探头长期保持镜面清净无瑕并耐达到1200℃高温运行。●内外套管采用哈夫夹环套结构，维修简单方便。2、高清晰图像火检探头技术参数1●探头风阻、进口风压P1=2000Pa（2000mm水柱）时，冷却风量Q1=68NM3/h。●探头外径分别为φ69mm（挠杆探头），φ60mm（直杆探头）。●CCD工作电压U=12V/DC。●在冷却风正常工作情况下，耐温1200℃。●距探头测试端1.5m以远的检测范围处，烛光颜色及形状不失真。●探头测试端前300mm处字能清晰分辩五号字。●图像画面清亮无可见斑点。（后四条不是技术参数）3、高清晰图像火检探头装配注意事项●装配探头时一定要注意探头下方、前方不可有无障碍物遮挡挡住。锅炉运行中满负荷时因热膨胀造成炉体下沉，将会常使探头压在障碍物上，引发机械损伤。如冷却风管道离探头较近，探头视频线、电源线预留长度过短会因热变形探头随炉体下沉而造成故障。所以探头与下方的不动物体应留足够间隙。●航空接插件的接线方式：1号管角接电源12V正极；2号管角接电源12V负极和视频屏蔽线；3号管角接视频线；4号管角为空。4、高清晰图像火检探头安装说明4.1二次风道内的火焰检测探头的安装这种火检探头安装在二次风道中或喷燃口侧面的观火孔上方时，高清晰图像火检探头安装时必须与配套件QBhj-1哈...
