第5.电磁学：磁极和磁场的概念、电流的磁效应、弗林明左手定则、磁效应的应用VIP免费

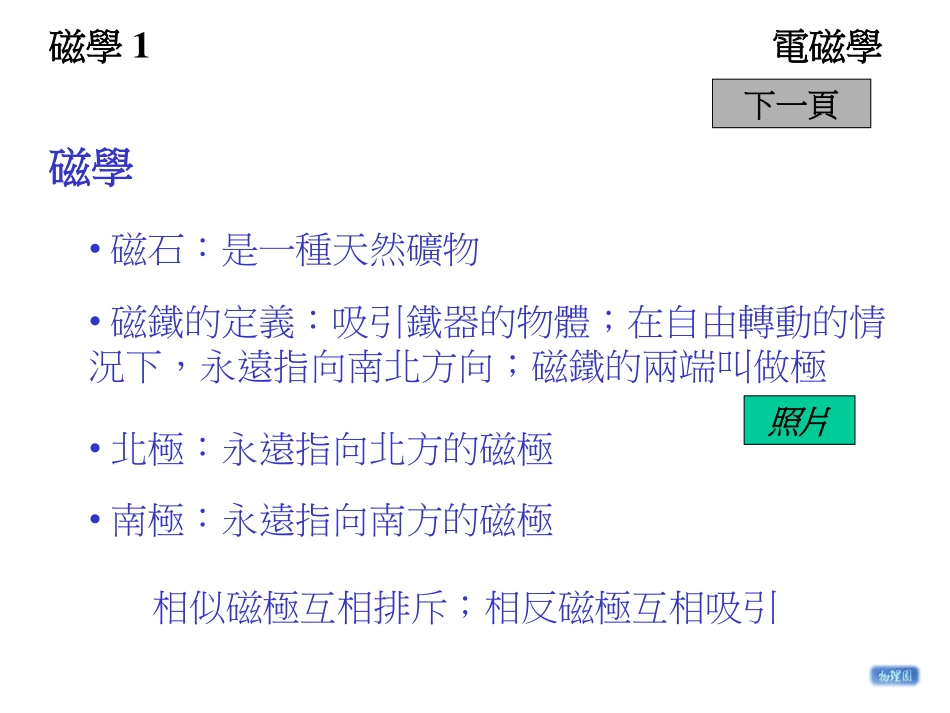

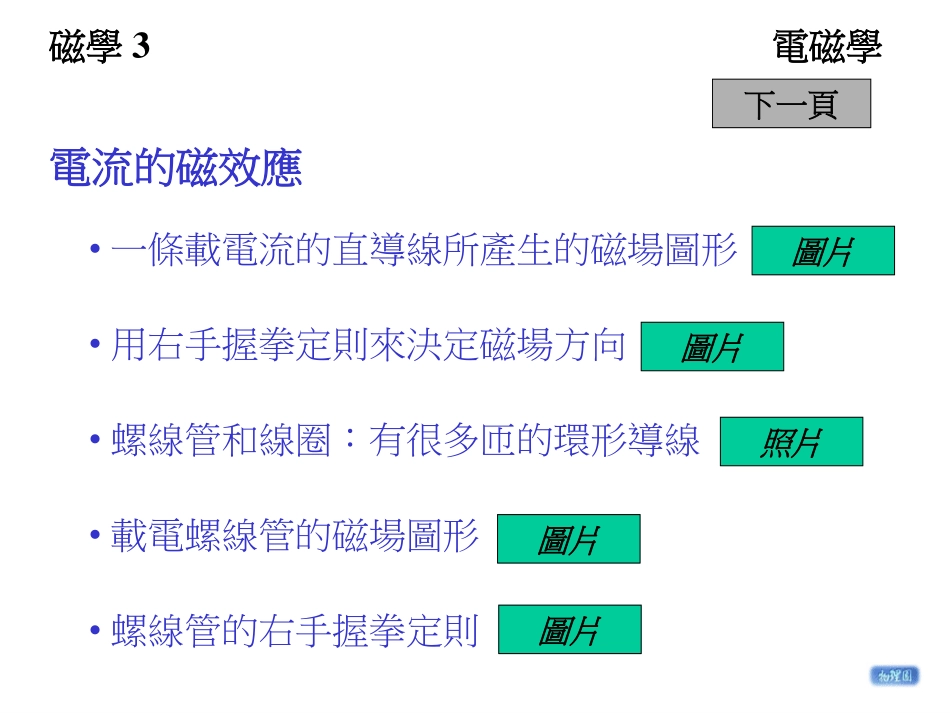

電磁學磁學1磁學•磁石：是一種天然礦物•磁鐵的定義：吸引鐵器的物體；在自由轉動的情況下，永遠指向南北方向；磁鐵的兩端叫做極下一頁•北極：永遠指向北方的磁極•南極：永遠指向南方的磁極相似磁極互相排斥；相反磁極互相吸引照片電磁學磁學2磁場•在磁鐵的附近有力存在，越近磁極則力越強。我們說這裏有磁場。•磁力線：作用於一個細小磁北極的磁力方向下一頁•常見磁場圖形•磁場對於鐵粉和指南針的效應圖片照片電磁學磁學3電流的磁效應•一條載電流的直導線所產生的磁場圖形•用右手握拳定則來決定磁場方向下一頁•螺線管和線圈：有很多匝的環形導線•載電螺線管的磁場圖形•螺線管的右手握拳定則圖片圖片照片圖片圖片電磁學磁學4電磁鐵•電磁鐵的圖片下一頁•起重磁鐵•直流電鈴•紙帶打點計時器•電話圖片照片照片照片電磁學左手定則1弗林明左手定則•當一條載電導線在磁場中，它會感受到力。•弗林明左手定則下一頁•揚聲器•對磁場中的線圈的轉動效應•簡單的直流電動機圖片圖片圖片圖片電磁學左手定則2應用•電動機•動圈式電流計下一頁•加上一個分流器電阻，將一個電流計改裝成為一個安培計。•加上一個倍加器電阻，將一個電流計改裝成為一個伏特計。•萬用電錶照片照片圖片圖片照片電磁學完電磁學磁學1•以下是一些磁鐵的照片回到請按'回到'電磁學下一頁磁學2•磁棒的磁場圖形•指南針的北極代表磁力線的方向。NS指南針電磁學磁學2•兩個大磁極之間的磁場圖形請按'回到'NS回到電磁學磁學2•對於磁粉的效應請按'回到'回到EMMagnetism2•對於指南針的效應ClickBacktoBackto電磁學磁學3•一條載電直導線產生的磁場圖形下一頁流進紙張的電流流出紙張的電流電磁學請按'回到'磁學3•電流磁場對指南針的效應回到沒有電流有電流電磁學請按'回到'磁學3•右手握拳定則決定磁場方向•如果右手姆指指向電流方向，則其他握拳的手指代表磁場方向回到電流的方向磁場的方向電磁學請按'回到'磁學3•螺線管和線圈回到電磁學請按'回到'磁學3•載電螺線管的磁場回到電流磁力線電磁學下一頁磁學3•螺線管的右手握拳定則•如果右手握拳的手指代表螺線管的電流方向，則姆指代表北極方向北極南極手指代表電流方向電磁學請按'回到'磁學3•一個螺線管的磁場強度可以透過以下的辦法來提高北極南極手指代表電流方向(i)增加電流，或(ii)增加每單位長度的線圈匝數回到電磁學請按'回到'磁學4•有軟鐵芯的電磁鐵的磁場圖形：回到電流磁力線軟鐵芯電磁學請按'回到'磁學4•直流電鈴回到電磁學請按'回到'磁學4•紙帶打點計時器回到電磁學請按'回到'磁學4•電話通訊回到電磁學下一頁左手定則1•弗林明左手定則：如果我們將左手頭三隻手指擺成互相垂直的手勢，食指代表磁場方向(B)、中指代表電流方向(I)，則姆指代表磁力方向(F)。(簡稱FBI)電流(I)力(F)磁場(B)電磁學請按'回到'左手定則1•載電導體受到的力可用以下方法提高：回到(a)增強磁場強度；(b)增加電流；(c)增加導體的長度。NS力流出紙面的電流電磁學下一頁左手定則1•揚聲器紙筒磁鐵螺線管電信號NNNNS電磁學請按'回到'左手定則1•改變通過線圈的交流電流。回到紙筒振動產生聲音磁鐵根據左手定則，螺線管連紙筒會被迫振動。電信號電磁學下一頁左手定則1•一個載電線圈如圖放在一個均勻磁場中。NS電磁學下一頁左手定則1•當線圈平行於磁場時，力偶達到最大值，線圈會沿順時針方向旋轉。NSNS•當線圈旋轉時，兩個力的垂直距離會縮小，所以力偶也會減少。電磁學下一頁左手定則1NSNS•當線圈平面垂直於磁場時，力偶等於零。但因為有慣性，它仍然會以順時針方向旋轉。•如果慣性足以令線圈轉超過垂直線，則力偶會令線圈逆時針旋轉。電磁學請按'回到'左手定則1回到•最後，線圈會振動數次才停下來，與磁場成直角。NS電磁學下一頁左手定則1•一個簡單的直流電動機包含一個有很多匝的矩形線圈，固定在兩個磁極中間的軸心上。線圈末端各連接上一個銅半環(換向器)。電流經過一對按著換向器的碳電刷流入線圈。電磁學下一頁左手定則1•力偶令線圈順時針旋轉電磁學下一頁左手定則1•當線圈旋轉時，旋轉力偶減少。電磁學下一頁左手定則1•當線圈轉超過垂直線時，...
