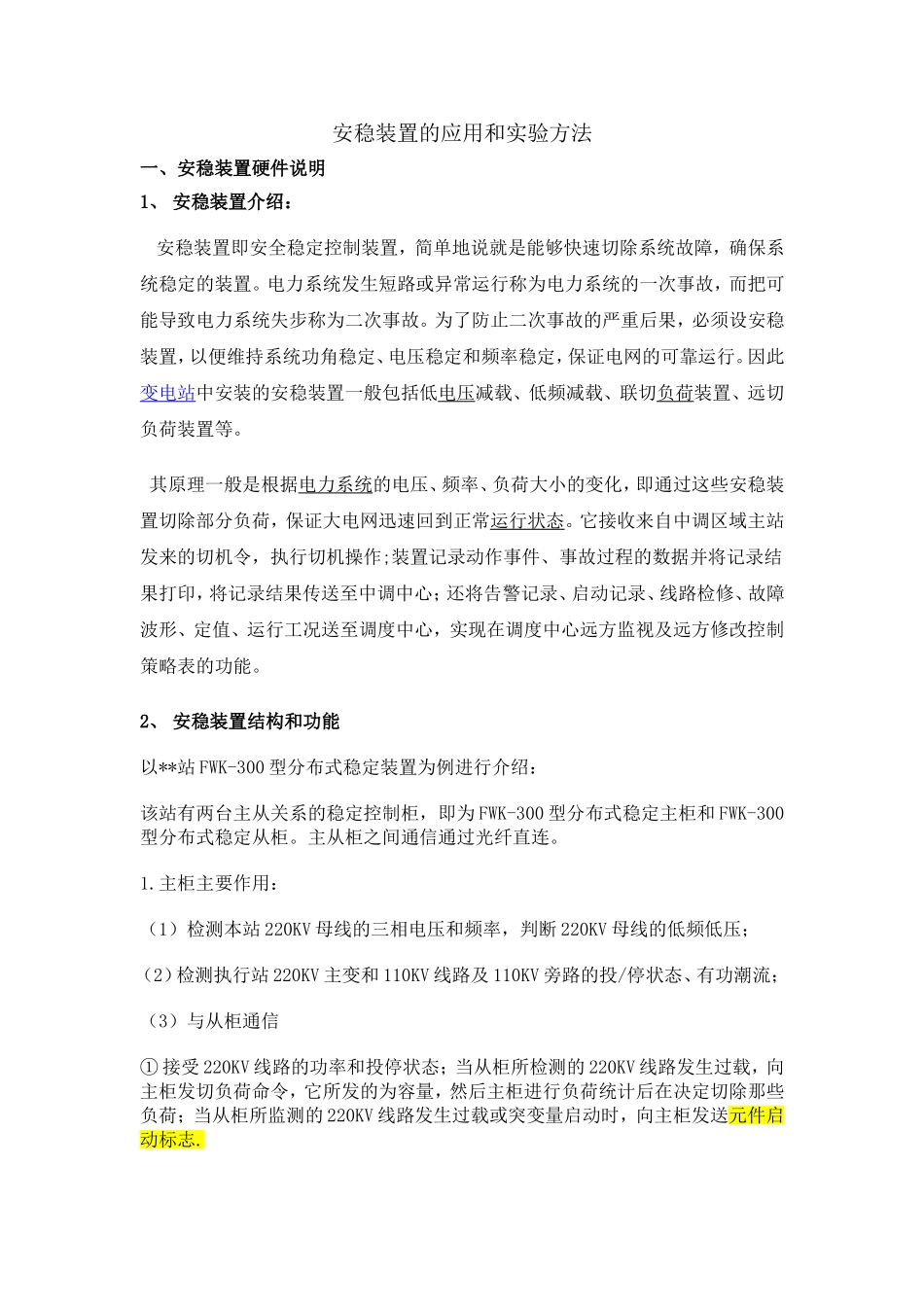

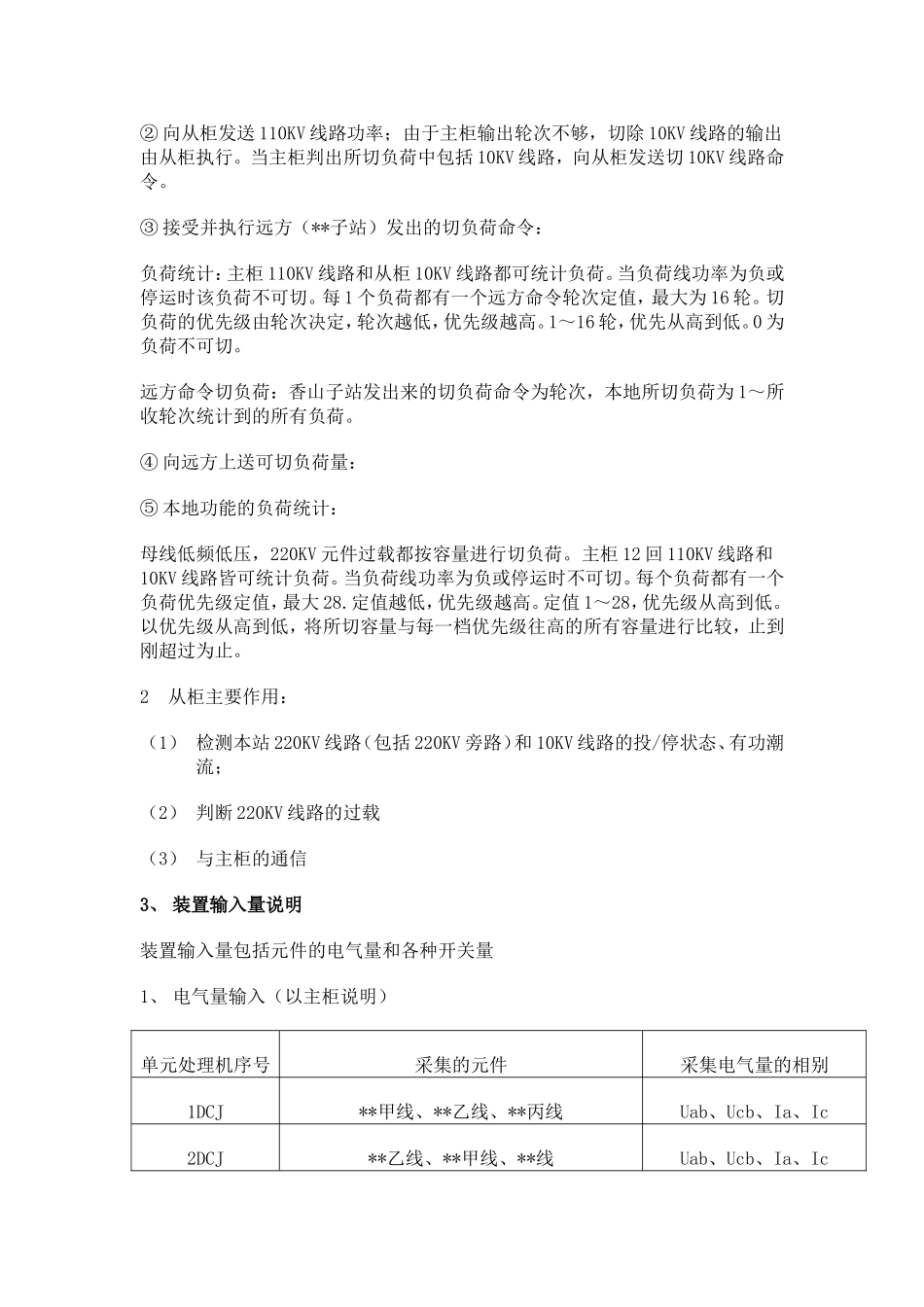

安稳装置的应用和实验方法一、安稳装置硬件说明1、安稳装置介绍：安稳装置即安全稳定控制装置，简单地说就是能够快速切除系统故障，确保系统稳定的装置。电力系统发生短路或异常运行称为电力系统的一次事故，而把可能导致电力系统失步称为二次事故。为了防止二次事故的严重后果，必须设安稳装置，以便维持系统功角稳定、电压稳定和频率稳定，保证电网的可靠运行。因此变电站中安装的安稳装置一般包括低电压减载、低频减载、联切负荷装置、远切负荷装置等。其原理一般是根据电力系统的电压、频率、负荷大小的变化，即通过这些安稳装置切除部分负荷，保证大电网迅速回到正常运行状态。它接收来自中调区域主站发来的切机令，执行切机操作;装置记录动作事件、事故过程的数据并将记录结果打印，将记录结果传送至中调中心；还将告警记录、启动记录、线路检修、故障波形、定值、运行工况送至调度中心，实现在调度中心远方监视及远方修改控制策略表的功能。2、安稳装置结构和功能以**站FWK-300型分布式稳定装置为例进行介绍：该站有两台主从关系的稳定控制柜，即为FWK-300型分布式稳定主柜和FWK-300型分布式稳定从柜。主从柜之间通信通过光纤直连。1.主柜主要作用：（1）检测本站220KV母线的三相电压和频率，判断220KV母线的低频低压；（2）检测执行站220KV主变和110KV线路及110KV旁路的投/停状态、有功潮流；（3）与从柜通信①接受220KV线路的功率和投停状态；当从柜所检测的220KV线路发生过载，向主柜发切负荷命令，它所发的为容量，然后主柜进行负荷统计后在决定切除那些负荷；当从柜所监测的220KV线路发生过载或突变量启动时，向主柜发送元件启动标志.②向从柜发送110KV线路功率；由于主柜输出轮次不够，切除10KV线路的输出由从柜执行。当主柜判出所切负荷中包括10KV线路，向从柜发送切10KV线路命令。③接受并执行远方（**子站）发出的切负荷命令：负荷统计：主柜110KV线路和从柜10KV线路都可统计负荷。当负荷线功率为负或停运时该负荷不可切。每1个负荷都有一个远方命令轮次定值，最大为16轮。切负荷的优先级由轮次决定，轮次越低，优先级越高。1～16轮，优先从高到低。0为负荷不可切。远方命令切负荷：香山子站发出来的切负荷命令为轮次，本地所切负荷为1～所收轮次统计到的所有负荷。④向远方上送可切负荷量：⑤本地功能的负荷统计：母线低频低压，220KV元件过载都按容量进行切负荷。主柜12回110KV线路和10KV线路皆可统计负荷。当负荷线功率为负或停运时不可切。每个负荷都有一个负荷优先级定值，最大28.定值越低，优先级越高。定值1～28，优先级从高到低。以优先级从高到低，将所切容量与每一档优先级往高的所有容量进行比较，止到刚超过为止。2从柜主要作用：（1）检测本站220KV线路（包括220KV旁路）和10KV线路的投/停状态、有功潮流；（2）判断220KV线路的过载（3）与主柜的通信3、装置输入量说明装置输入量包括元件的电气量和各种开关量1、电气量输入（以主柜说明）单元处理机序号采集的元件采集电气量的相别1DCJ**甲线、**乙线、**丙线Uab、Ucb、Ia、Ic2DCJ**乙线、**甲线、**线Uab、Ucb、Ia、Ic3DCJ**线、110KV线路8、110KV线路9Uab、Ucb、Ia、Ic4DCJ110KV线路10、110KV线路11、110KV旁路Uab、Ucb、Ia、Ic5DCJ＃1主变变高、＃2主变变高Ua、Ub、Uc、Ia、Ib、Ic6DCJ＃3主变变高、＃4主变变高Ua、Ub、Uc、Ia、Ib、Ic7DCJ220KV母线Ua、Ub、Uc2、开关量输入开关量信号分强电开入与弱电开入。强电开入包括元件的跳闸信号和各种位置信号等，这些信号经强电继电器隔离与光电隔离双重隔离，保证有高度的抗干扰性能；弱电开入为功能压板投入信号与DCJ故障信号等，其中DCJ故障信号是装置内部模块间的数据交换。开关量在“装置正常数据显示”相应子菜单中有详细显示。4、、装置输出量说明1、装置输出主要指“跳闸××线路”输出。2、中央信号输出包括：动作、PT断线、异常、过载告警、通信异常、装置内部直流消失、装置外部直流消失等5、通信连接凤凰站配置两套装置之间相互独立，另外在通信机房装设用于远方通信的CSC-186A通信接口装置，通过2M光纤通道与其他站的安稳控制装置进行通信。...
