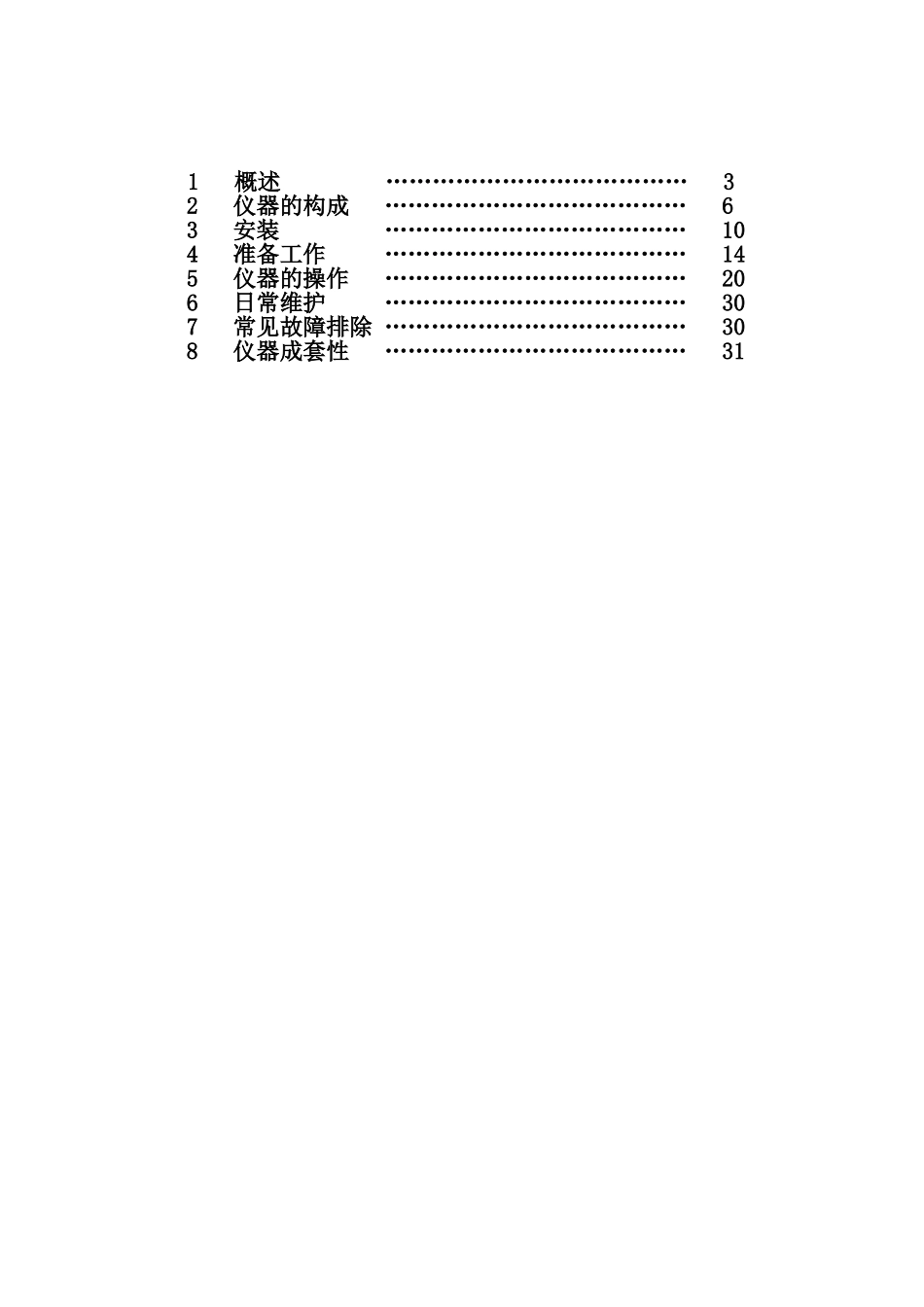

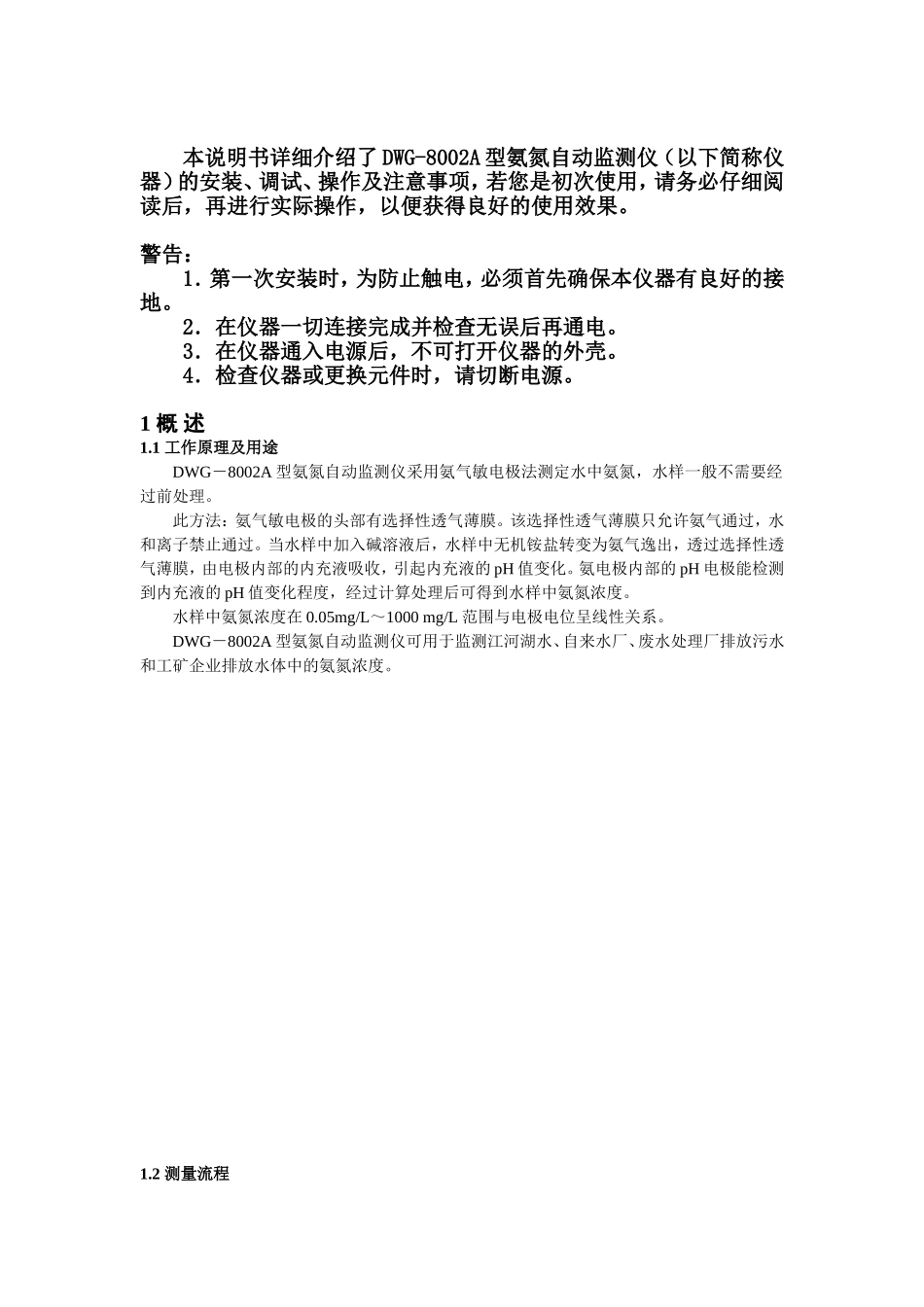

DWGA型氨氮自动监测仪使用说明书上海精密科学仪器有限公司目录1概述…………………………………32仪器的构成…………………………………63安装…………………………………104准备工作…………………………………145仪器的操作…………………………………206日常维护…………………………………307常见故障排除…………………………………308仪器成套性…………………………………31本说明书详细介绍了DWG-8002A型氨氮自动监测仪（以下简称仪器）的安装、调试、操作及注意事项，若您是初次使用，请务必仔细阅读后，再进行实际操作，以便获得良好的使用效果。警告：1．第一次安装时，为防止触电，必须首先确保本仪器有良好的接地。2．在仪器一切连接完成并检查无误后再通电。3．在仪器通入电源后，不可打开仪器的外壳。4．检查仪器或更换元件时，请切断电源。1概述1.1工作原理及用途DWG－8002A型氨氮自动监测仪采用氨气敏电极法测定水中氨氮，水样一般不需要经过前处理。此方法：氨气敏电极的头部有选择性透气薄膜。该选择性透气薄膜只允许氨气通过，水和离子禁止通过。当水样中加入碱溶液后，水样中无机铵盐转变为氨气逸出，透过选择性透气薄膜，由电极内部的内充液吸收，引起内充液的pH值变化。氨电极内部的pH电极能检测到内充液的pH值变化程度，经过计算处理后可得到水样中氨氮浓度。水样中氨氮浓度在0.05mg/L～1000mg/L范围与电极电位呈线性关系。DWG－8002A型氨氮自动监测仪可用于监测江河湖水、自来水厂、废水处理厂排放污水和工矿企业排放水体中的氨氮浓度。1.2测量流程图1-1DWG-8002A型氨氮自动监测仪测量流程1.3主要技术特点采用新研究的设计方案，仪器具有自动清洗、标定、测量、记录等功能。各功能参数根据不同的要求可作适当调节。触摸屏显示，中文操作界面，操作方便。具有隔离输出(4～20)mADC信号，其对应氨氮浓度的输出下限和输出上限。具有两个可调上限报警。自动保存测量结果，并有断电保护功能。具有RS-232或RS-485接口。1.4主要技术数据(1)测量范围：0.05mg/L～0.99mg/L、1.00mg/L～9.99mg/L、10.0mg/L～99.9mg/L、100mg/L～1000mg/L。(2)间断测量间隔时间：1h～12h。(3)示值误差限：±10%。(4)重复性：相对标准偏差不大于3%。(5)稳定性：≤10%/4h。(6)响应时间(T90)：≤5min。(7)输出信号：隔离(4～20)mADC（最大负载750Ω）。（8）报警电压输出：220VAC，3A（阻性）；220VAC，0.5A（感性）。(9)通讯接口：RS-232或RS-485接口。(10)仪器正常工作条件a)环境温度：(0～40)℃；b)相对湿度：不大于80%；c)供电电源：电压(220±22)VAC，频率(50±1)Hz；d)周围空气中无腐蚀性的气体存在；e)周围无影响性能的振动存在；f)周围除地磁场外无其它影响性能的电磁场干扰。(11)外形尺寸：600×450×1607mm(l×b×h)(12)重量：约50kg。（不含试剂）(13)采样要求：（5～10）m3/h；（0.2～0.4）bar。(14)允许采样pH值：（5～9）。(15)被酸化的标准溶液或样品必须用氢氧化钠溶液调节至（5～7）pH。2仪器的构成2.1仪器的外形DWG-8002A型氨氮自动监测仪由仪器主体和取样器两部分组成，其外形及尺寸见图2－1。图2-1DWG-8002A型氨氮自动监测仪外形2.2仪器主体仪器主体的外形及尺寸见图2-2。图2-2DWG-8002A型氨氮自动监测仪仪器主体外形2.2.1泵管系统泵管系统的作用是输入和排出液体，包括蠕动泵、电磁阀、软管、测量池等部件，见图2-3。图2-3DWG-8002A型氨氮自动监测仪泵管系统2.2.2控制系统控制系统采用了触摸式液晶显示屏，所有的显示和按键都在同一块液晶上，其基本的显示界面见图2-4。根据仪器工作状态的不同，显示的内容也有所不同，详细的操作方法在后面5、仪器的操作这一章节中介绍。图2-4DWG-8002A型氨氮自动监测仪控制系统2.2.3电极DWG-8002A型氨氮自动监测仪采用特制的氨气敏电极。电极外形见图2-5。注意：需要时查看电极说明书。图2-5DWG-8002A型氨氮自动监测仪用氨电极2.3取样器取样器所允许的流量为（5～10）m3/h，测试水样压力为（0.2～0.4）bar,水压过高会使进入仪器的水样体积流量产生错误，造成测量误差增大。取样器的外形及尺寸见图2-6。图2-6DWG-8002A型...
