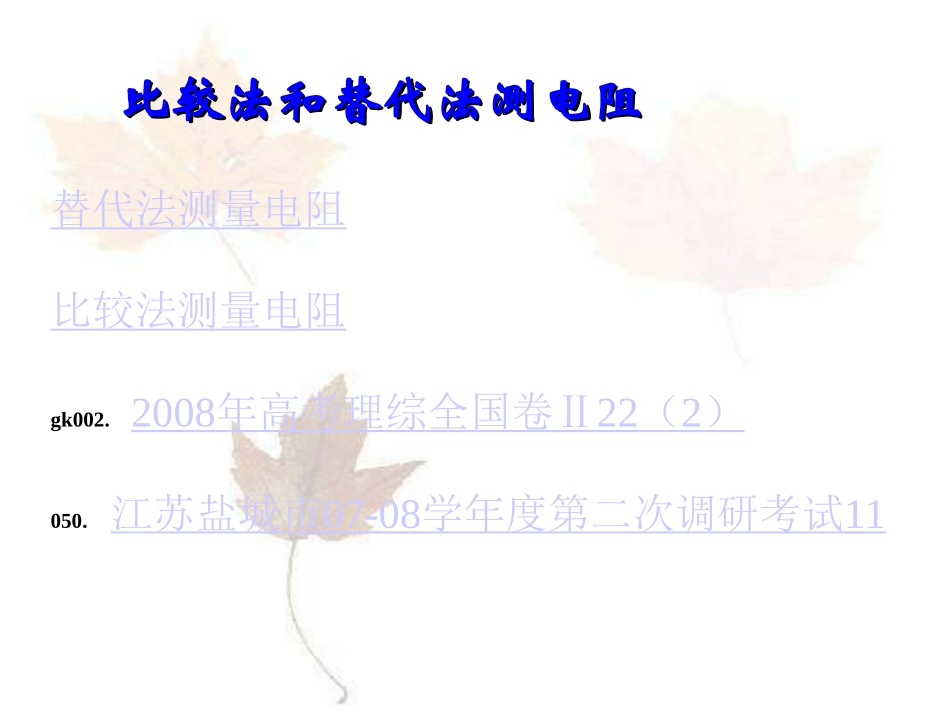

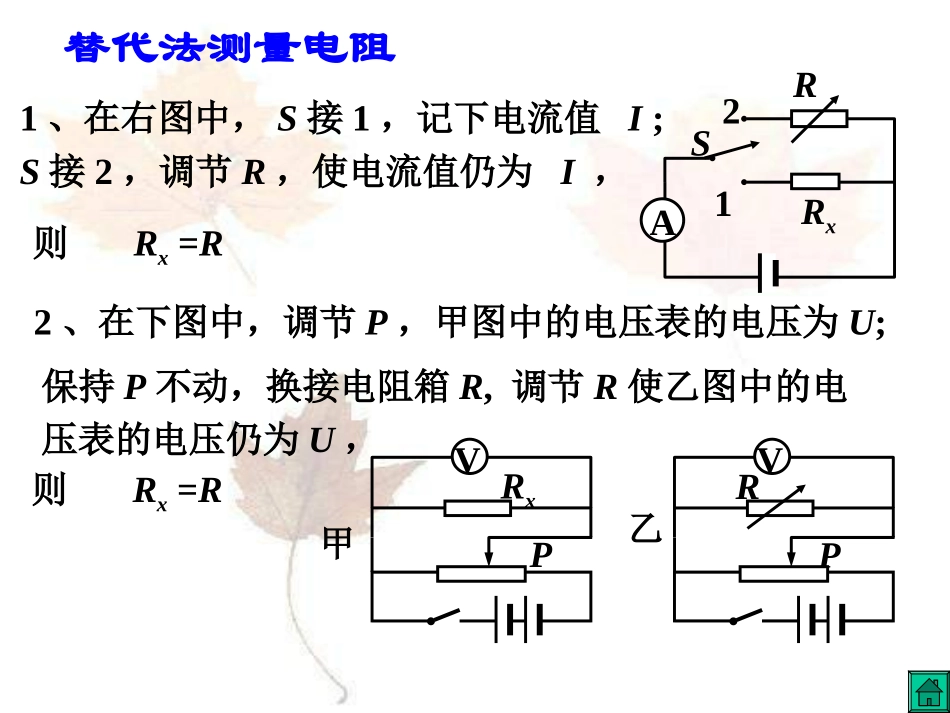

比较法和比较法和替代法测电阻替代法测电阻替代法测量电阻比较法测量电阻gk002.2008年高考理综全国卷22Ⅱ（2）050.江苏盐城市07-08学年度第二次调研考试11比较法和替代法测电阻比较法和替代法测电阻替代法测量电阻1、在右图中，S接1，记下电流值I;S接2，调节R，使电流值仍为I，1RxRAS2则Rx=R2、在下图中，调节P，甲图中的电压表的电压为U;甲VRxP乙VRP保持P不动，换接电阻箱R,调节R使乙图中的电压表的电压仍为U，则Rx=R比较法测量电阻1、比较电流在右图中，S接1，记下电流值I1，S接2，记下电流值为I2，1RxRAS2I11RxRAS2I2RIRIx21RIIRx12（不计电源内阻和电流表内阻）2、比较电压甲VRxP乙VRPRx调节P，甲图中的电压表的电压为U1、保持P不动，乙图中的电压表的电压为U2，则xRURUU221RUUURx212gk002.2008年高考理综全国卷Ⅱ22（2）22.（2）（13分）右图为一电学实验的实物连线图。该实验可用来测量待测电阻Rx的阻值（约500Ω）。V1V2电阻箱RxES图中两个电压表量程相同，内阻都很大。实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端。②合上开关S。③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转。④记下两个电压表和的读数U1和U2。⑤多次改变滑动变阻器滑动头的位置，记下和的多组读数U1和U2。⑥求Rx的平均值。V2V1V1V2回答下列问题：（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。V1V2电阻箱RxES答：电路原理图如图所示R0SERxV2V1题目（Ⅱ）不计电压表内阻的影响，用U1、U2、和R0表示Rx的公式为Rx＝_____________________。（Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、的内阻r1、的内阻r2表示Rx的公式为Rx＝_______________。V2V1R0SERxV2V1解:（Ⅱ）210UURRx012解得RUURx（Ⅲ）考虑电压表内阻的影响21221010UUrRrRrRrRxx10210212102解得rRU)rR(rUrrRURx题目第2页050.江苏省盐城市07-08学年度第二次调研考试1111．（1）一只标有“18V，10W”的灯泡，正常工作时的电阻为Ω；若用多用电表的欧姆档来测量这只灯泡的电阻,则测出的阻值应（填“大于”、“等于”或“小于”）正常工作时的电阻。（2）在测定小灯泡电阻的实验中，得出小灯泡的伏安特性图线如图所示,图线上P点的横坐标和纵坐标分II1N△I△UPU10U别为U1和I1，PN为图线中P点的切线，P、N两点横坐标之差和纵坐标之差分别为△U和△I。32.4小于则下列说法中正确的是（）A．小灯泡的电阻随着所加电压的增大而增大B．小灯泡的电阻是定值，不随所加电压的增大而变化C．电流为I1时，小灯泡的电阻R＝U1/I1D．电流为I1时，小灯泡的电阻R＝△U/△IACII1N△I△UPU10U（3）请你用下列器材设计一个实验，测定一只标有“18V，8W”的灯泡L工作时的实际电阻值。A．输出电压为12V的交流电源B．单刀双掷开关一只C．电阻箱一只（0~999Ω，额定电流1A）D．交流电流表一只(0~0.6A)E．导线若干①请在方框内画出实验电路图。②简要写出实验步骤。12V①电路原理图如图所示A12S题目②实验步骤如下：a．按原理图连好电路，电阻箱阻值调至最大值b．单刀双掷开关置于1位置，读出电流表读数Ic．将单刀双掷开关置于2位置，调节电阻箱使电流表的读数仍为Id．读出电阻箱的阻值R，即为该灯泡正常工作时的电阻题目第2页
