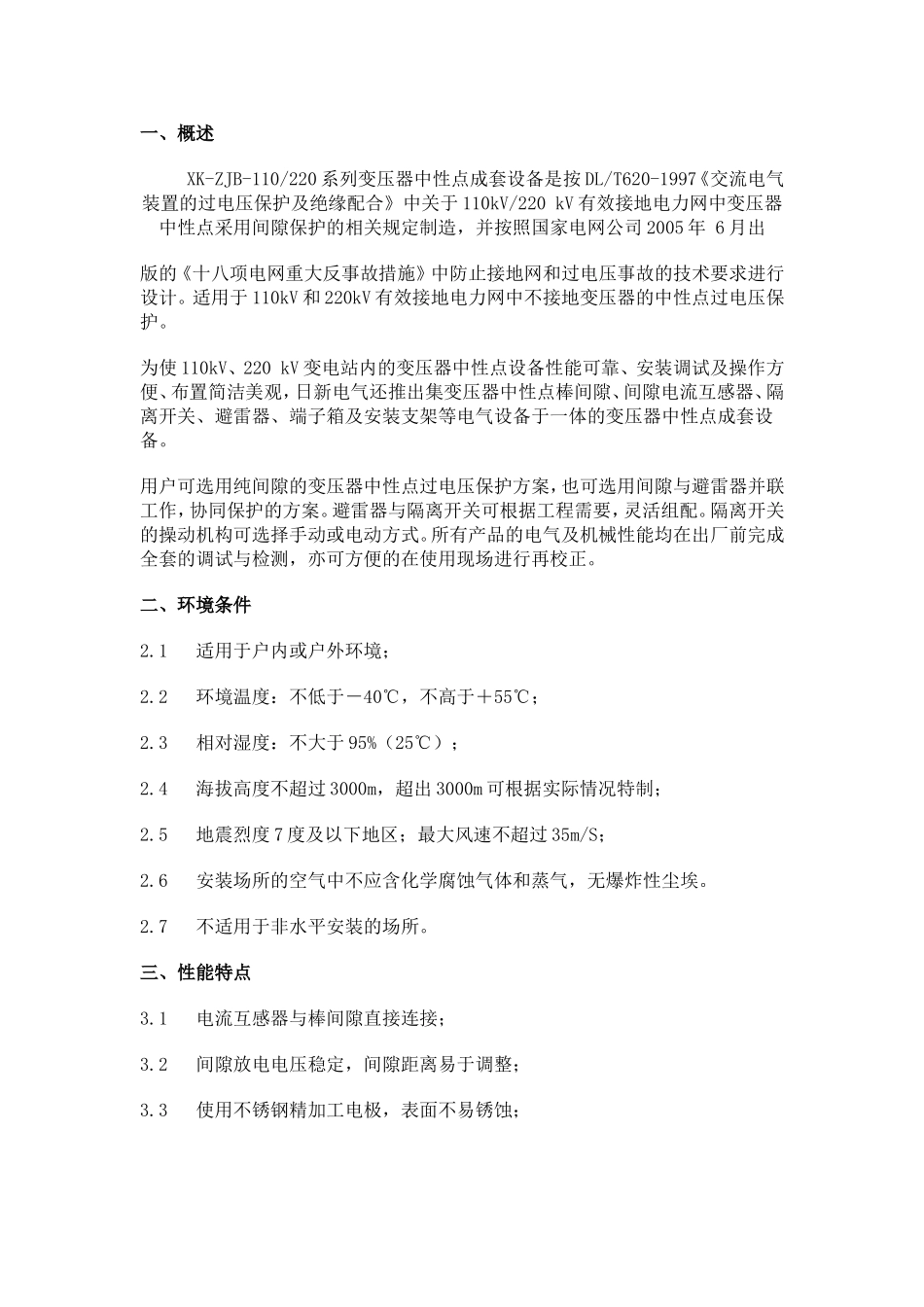

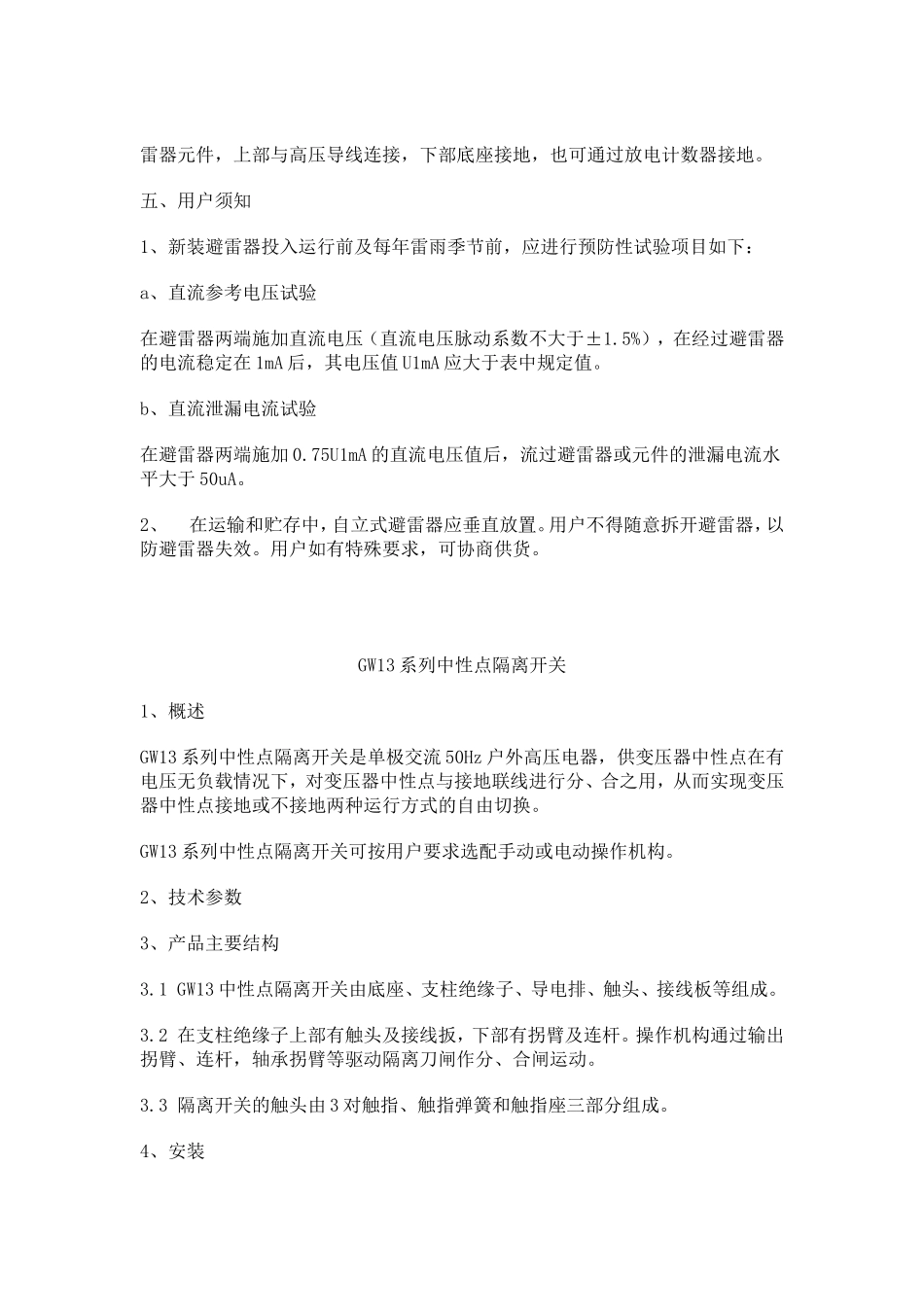

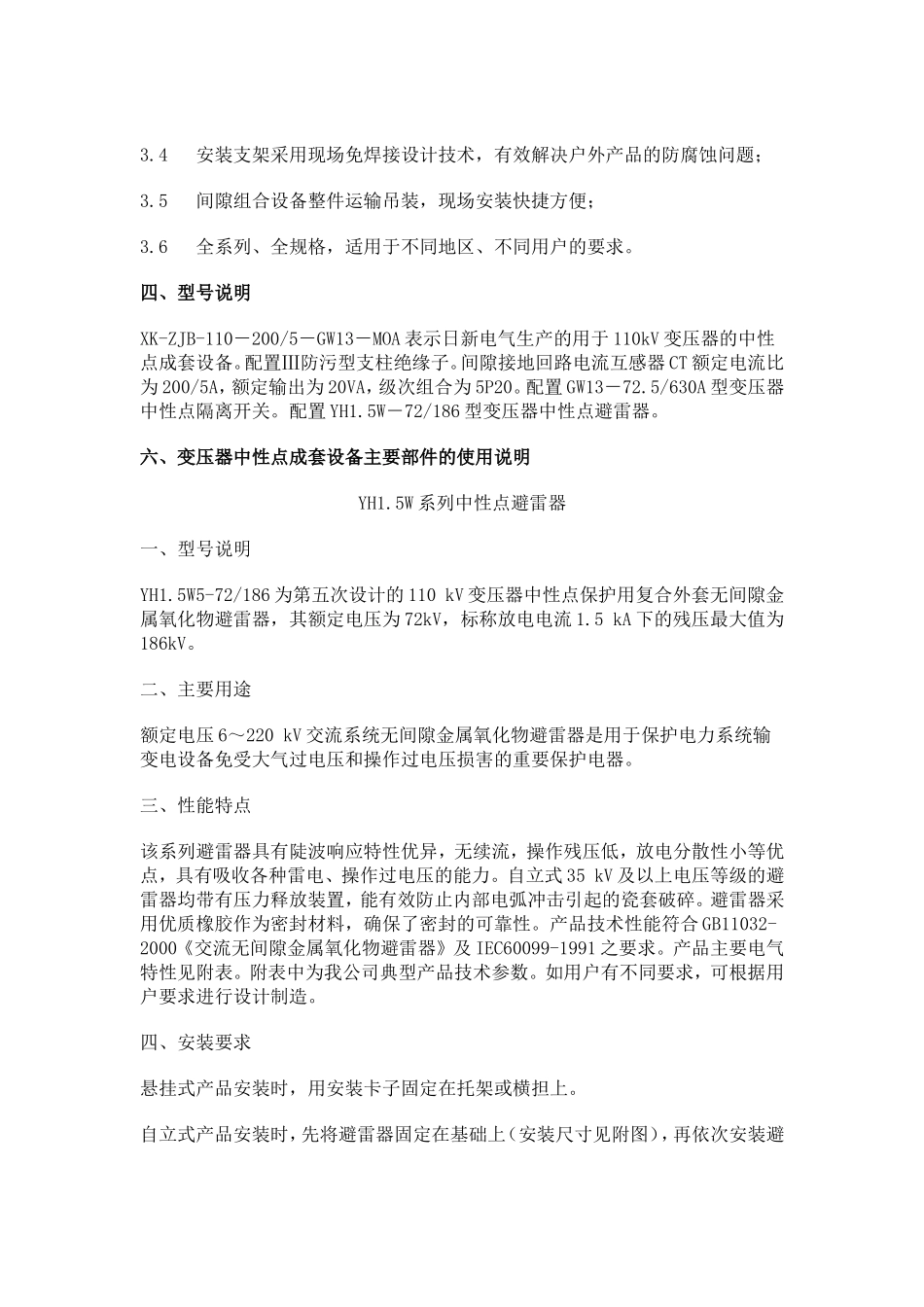

一、概述XK-ZJB-110/220系列变压器中性点成套设备是按DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造，并按照国家电网公司2005年6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。适用于110kV和220kV有效接地电力网中不接地变压器的中性点过电压保护。为使110kV、220kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，日新电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点成套设备。用户可选用纯间隙的变压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。避雷器与隔离开关可根据工程需要，灵活组配。隔离开关的操动机构可选择手动或电动方式。所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。二、环境条件2.1适用于户内或户外环境；2.2环境温度：不低于－40℃，不高于＋55℃；2.3相对湿度：不大于95%（25℃）；2.4海拔高度不超过3000m，超出3000m可根据实际情况特制；2.5地震烈度7度及以下地区；最大风速不超过35m/S；2.6安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。2.7不适用于非水平安装的场所。三、性能特点3.1电流互感器与棒间隙直接连接；3.2间隙放电电压稳定，间隙距离易于调整；3.3使用不锈钢精加工电极，表面不易锈蚀；3.4安装支架采用现场免焊接设计技术，有效解决户外产品的防腐蚀问题；3.5间隙组合设备整件运输吊装，现场安装快捷方便；3.6全系列、全规格，适用于不同地区、不同用户的要求。四、型号说明XK-ZJB-110－200/5－GW13－MOA表示日新电气生产的用于110kV变压器的中性点成套设备。配置Ⅲ防污型支柱绝缘子。间隙接地回路电流互感器CT额定电流比为200/5A，额定输出为20VA，级次组合为5P20。配置GW13－72.5/630A型变压器中性点隔离开关。配置YH1.5W－72/186型变压器中性点避雷器。六、变压器中性点成套设备主要部件的使用说明YH1.5W系列中性点避雷器一、型号说明YH1.5W5-72/186为第五次设计的110kV变压器中性点保护用复合外套无间隙金属氧化物避雷器，其额定电压为72kV，标称放电电流1.5kA下的残压最大值为186kV。二、主要用途额定电压6～220kV交流系统无间隙金属氧化物避雷器是用于保护电力系统输变电设备免受大气过电压和操作过电压损害的重要保护电器。三、性能特点该系列避雷器具有陡波响应特性优异，无续流，操作残压低，放电分散性小等优点，具有吸收各种雷电、操作过电压的能力。自立式35kV及以上电压等级的避雷器均带有压力释放装置，能有效防止内部电弧冲击引起的瓷套破碎。避雷器采用优质橡胶作为密封材料，确保了密封的可靠性。产品技术性能符合GB11032-2000《交流无间隙金属氧化物避雷器》及IEC60099-1991之要求。产品主要电气特性见附表。附表中为我公司典型产品技术参数。如用户有不同要求，可根据用户要求进行设计制造。四、安装要求悬挂式产品安装时，用安装卡子固定在托架或横担上。自立式产品安装时，先将避雷器固定在基础上（安装尺寸见附图），再依次安装避雷器元件，上部与高压导线连接，下部底座接地，也可通过放电计数器接地。五、用户须知1、新装避雷器投入运行前及每年雷雨季节前，应进行预防性试验项目如下：a、直流参考电压试验在避雷器两端施加直流电压（直流电压脉动系数不大于±1.5%），在经过避雷器的电流稳定在1mA后，其电压值U1mA应大于表中规定值。b、直流泄漏电流试验在避雷器两端施加0.75U1mA的直流电压值后，流过避雷器或元件的泄漏电流水平大于50uA。2、在运输和贮存中，自立式避雷器应垂直放置。用户不得随意拆开避雷器，以防避雷器失效。用户如有特殊要求，可协商供货。GW13系列中性点隔离开关1、概述GW13系列中性点隔离开关是单极交流50Hz户外高压电器，供变压器中性点在有电压无负载情况下，对变压器中性点与接地联线进行分、合之用，从而实现变压器中性点接地或不接地两种运行方式的自由切换。GW13系列中性点隔离开...
