变压器保护调试VIP专享

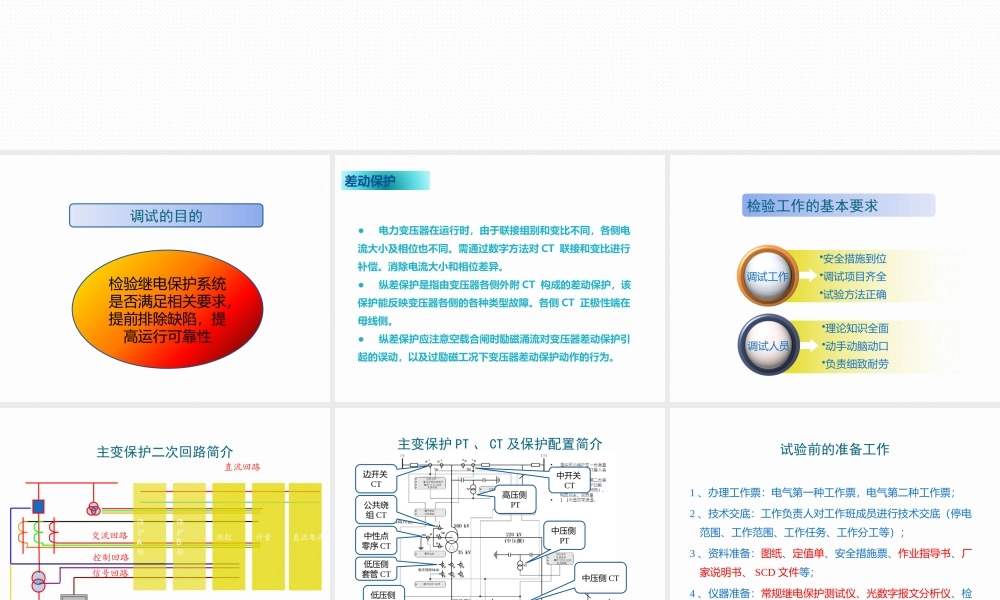

变压器保护调试检验继电保护系统是否满足相关要求，提前排除缺陷，提高运行可靠性调试的目的● 电力变压器在运行时，由于联接组别和变比不同，各侧电流大小及相位也不同。需通过数字方法对 CT 联接和变比进行补偿。消除电流大小和相位差异。● 纵差保护是指由变压器各侧外附 CT 构成的差动保护，该保护能反映变压器各侧的各种类型故障。各侧 CT 正极性端在母线侧。● 纵差保护应注意空载合闸时励磁涌流对变压器差动保护引起的误动，以及过励磁工况下变压器差动保护动作的行为。差动保护检验工作的基本要求•安全措施到位•调试项目齐全•试验方法正确调试工作•理论知识全面•动手动脑动口•负责细致耐劳调试人员主变保护二次回路简介直流回路信号回路交流回路计量保护A柜控制回路保护B柜直流电源测控主变保护 PT 、 CT 及保护配置简介边开关CT中开关CT低压侧外附开关 CT中压侧 CT低压侧套管 CT高压侧PT中压侧PT低压侧PT公共绕组 CT中性点零序 CTCT 同名端遵循流入元件为正原则！试验前的准备工作1 、办理工作票：电气第一种工作票，电气第二种工作票；2 、技术交底：工作负责人对工作班成员进行技术交底（停电范围、工作范围、工作任务、工作分工等）；3 、资料准备：图纸、定值单、安全措施票、作业指导书、厂家说明书、 SCD 文件等；4 、仪器准备：常规继电保护测试仪、光数字报文分析仪、检修试验电源、万用表、螺丝刀、绝缘摇表、试验导线等。执行继电保护安全措施票（二次安措票）1 、记录原始状态记录保护压板，控制小开关等的原始状态（投检修压板）；2 、打开失灵出口压板 打开失灵出口压板 , 并用红胶布包好；3 、直流回路 用绝缘胶布揭盖正负直流电源相应端子，防止误碰；4 、交流电流回路 先短接电流回路外端子，后断开相应连片；5 、交流电压回路 断开电压回路端子相应连片；6 、信号回路 拆除故障录波、遥信等信号回路公共端，防止试验动作信号影响正常监视。微机保护校验流程版本号： 检验装置软件版本号；定值检查： 对照定值单检验装置定值是否与下达定值、定值区一致；零漂： 检验装置零漂；采 样： 检验试验接线是否正确，装置采样精度是否满足要求；开关量检查（ GOOSE ）： 检查设备开入开出量；校验： 用测试仪加量，校验装置保护逻辑是否正确。检查保护装置的所有开入量，包括屏柜上所有保护投入压板（或开入接点）、切换开关或复归试验按钮是否正确检验试验项目介绍电流...
