ZDLM电子式电动套筒调节阀VIP免费

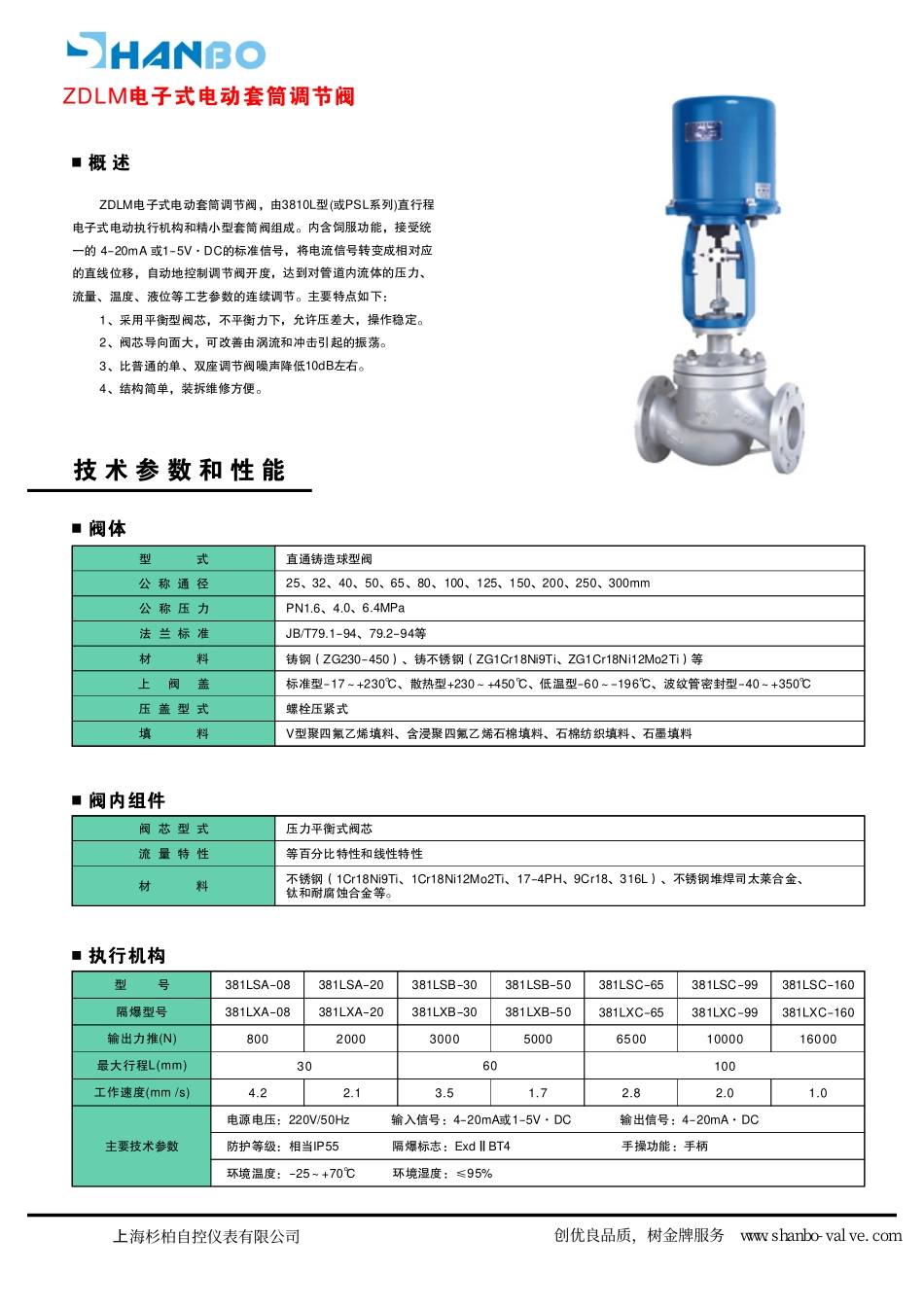

ZDLM电子式电动套筒调节阀_第1页
1/3

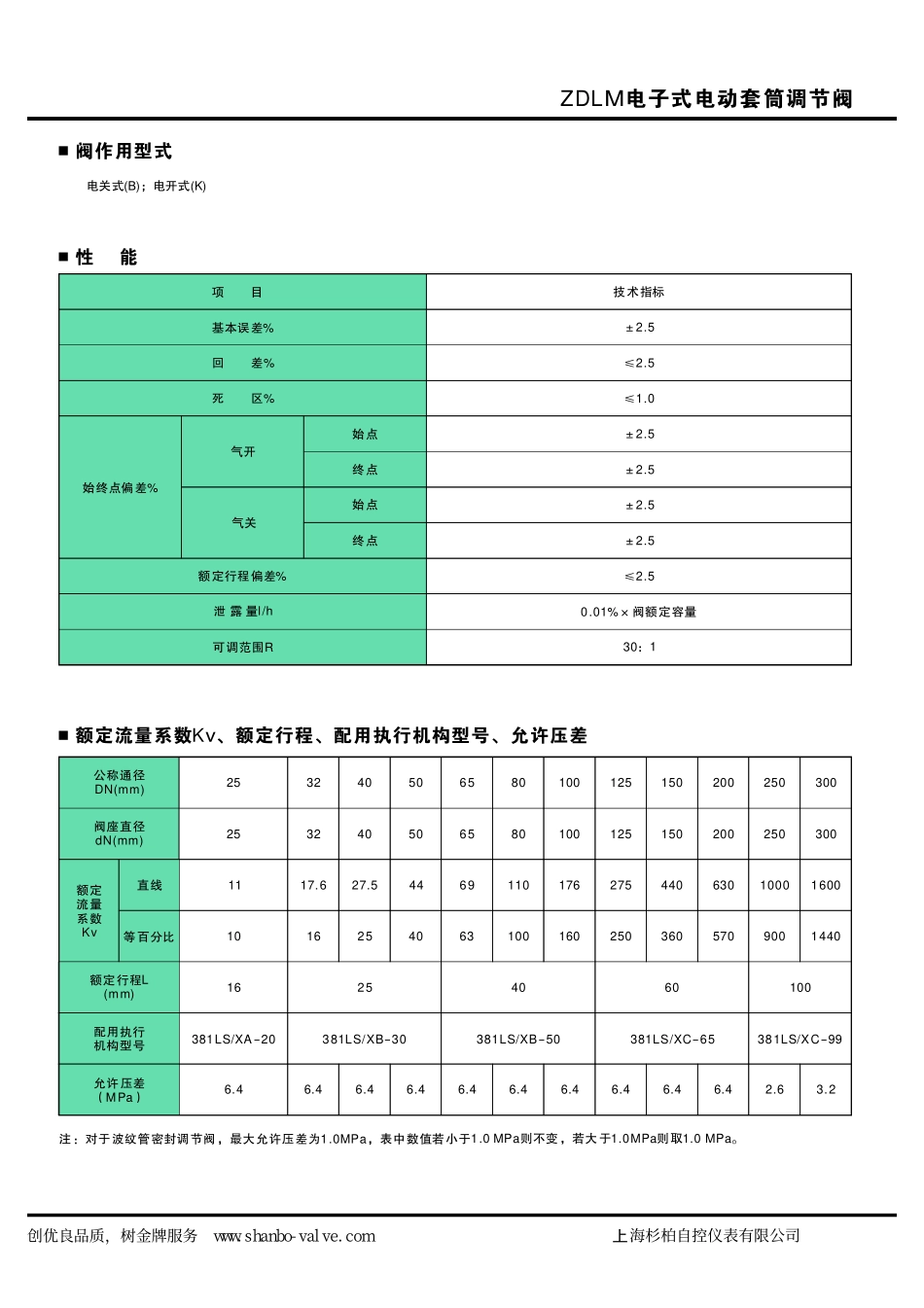

ZDLM电子式电动套筒调节阀_第2页
2/3

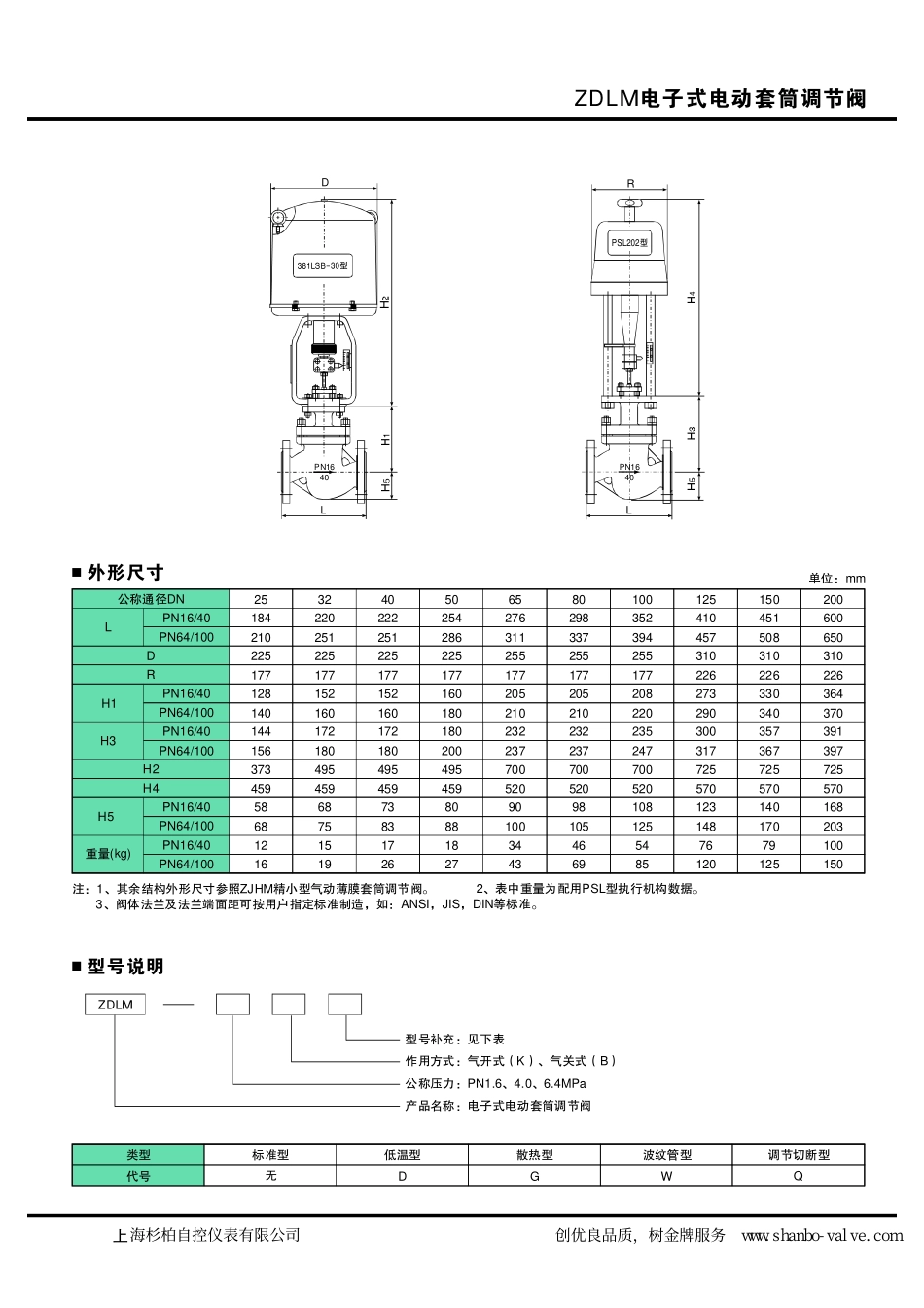

ZDLM电子式电动套筒调节阀_第3页
3/3
上概述()ZDLM电子式电动套筒调节阀,由3810L型或PSL系列直行程电子式电动执行机构和精小型套筒阀组成。内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。主要特点如下:1、采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。2、阀芯导向面大,可改善由涡流和冲击引起的振荡。3、比普通的单、双座调节阀噪声降低10dB左右。4、结构简单,装拆维修方便。技术参数和性能阀体型式公称通径公称压力压盖型式填料阀内组件阀芯型式流量特性材料材料上阀盖执行机构法兰标准直通铸造球型阀25、32、40、50、65、80、100、125、150、200、250、300mmPN1.6、4.0、6.4MPaJB/T79.1-94、79.2-94等铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃螺栓压紧式V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料压力平衡式阀芯等百分比特性和线性特性不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。电源电压:220V/50Hz输入信号:4-20mA或1-5V·DC输出信号:4-20mA·DC防护等级:相当IP55隔爆标志:ExdⅡBT4手操功能:手柄环境温度:-25~+70℃环境湿度:≤95%型号主要技术参数381LSA-08381LSA-20381LSB-30381LSB-50381LSC-65381LSC-99381LSC-160隔爆型号381LXA-08381LXA-20381LXB-30381LXB-50381LXC-65381LXC-99381LXC-160输出力推(N)80020003000500065001000016000最大行程L(mm)3060100工作速度(mm/s)4.22.13.51.72.82.01.0ZDLM电子式电动套筒调节阀海杉柏自控仪表有限公司创优良品质,树金牌服务www.shanbo-valve.com上ZDLM电子式电动套筒调节阀阀作用型式电(B);电(K)关式开式性能项目技术指标基本误差%±2.5回差%≤2.5死区%≤1.0始终点偏差%气开始点±2.5终点±2.5气关±2.5±2.5额定行程偏差%≤2.5泄露量l/h0.01%×阀额定容量可调范围R30:1始点终点额定流量系数Kv、额定行程、配用执行机构型号、允许压差注:对于波纹管密封调节阀,最大允许压差为1.0MPa,表中数值若小于1.0MPa则不变,若大于1.0MPa则取1.0MPa。公称通径DN(mm)额定流量系数Kv直线等百分比额定行程L(mm)配用执行机构型号允许压差(MPa)阀座直径dN(mm)2525323240405050656580801001001251251501502002002502503003001117.627.54469110176275440630100016001016254063100160250360570900144016254060100381LS/XA-20381LS/XB-30381LS/XB-50381LS/XC-65381LS/XC-996.46.46.46.46.46.46.46.46.46.42.63.2海杉柏自控仪表有限公司创优良品质,树金牌服务www.shanbo-valve.com上型号说明ZDLM型号补充:见下表作用方式:气开式(K)、气关式(B)公称压力:PN1.6、4.0、6.4MPa产品名称:电子式电动套筒调节阀类型标准型低温型散热型波纹管型调节切断型代号无DGWQZDLM电子式电动套筒调节阀单位:mm15045150831022633034035736772557014017079125200600650310226364370391397725570168203100150注:1、其余结构外形尺寸参照ZJHM精小型气动薄膜套筒调节阀。2、表中重量为配用PSL型执行机构数据。3、阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。公称通径DNLPN16/40PN16/40PN16/40PN64/100PN64/100PN64/100重量(kg)25184210225177128140144156373459586812163222025122517715216017218049545968751519402222512251771521601721804954597383172650254286225177160180180200495459808818276527631125517720521023223770052090100344380298337255177205210232237700520981054669100352394255177208220235247700520108125548512541045731022627329030031772557012314876120DRH1H3H2H4H5PN16/40PN16/40PN64/100PN64/100外形尺寸D381LSB-30型PN1640LRPSL202型PN1640L海杉柏自控仪表有限公司创优良品质,树金牌服务www.shanbo-valve.com
