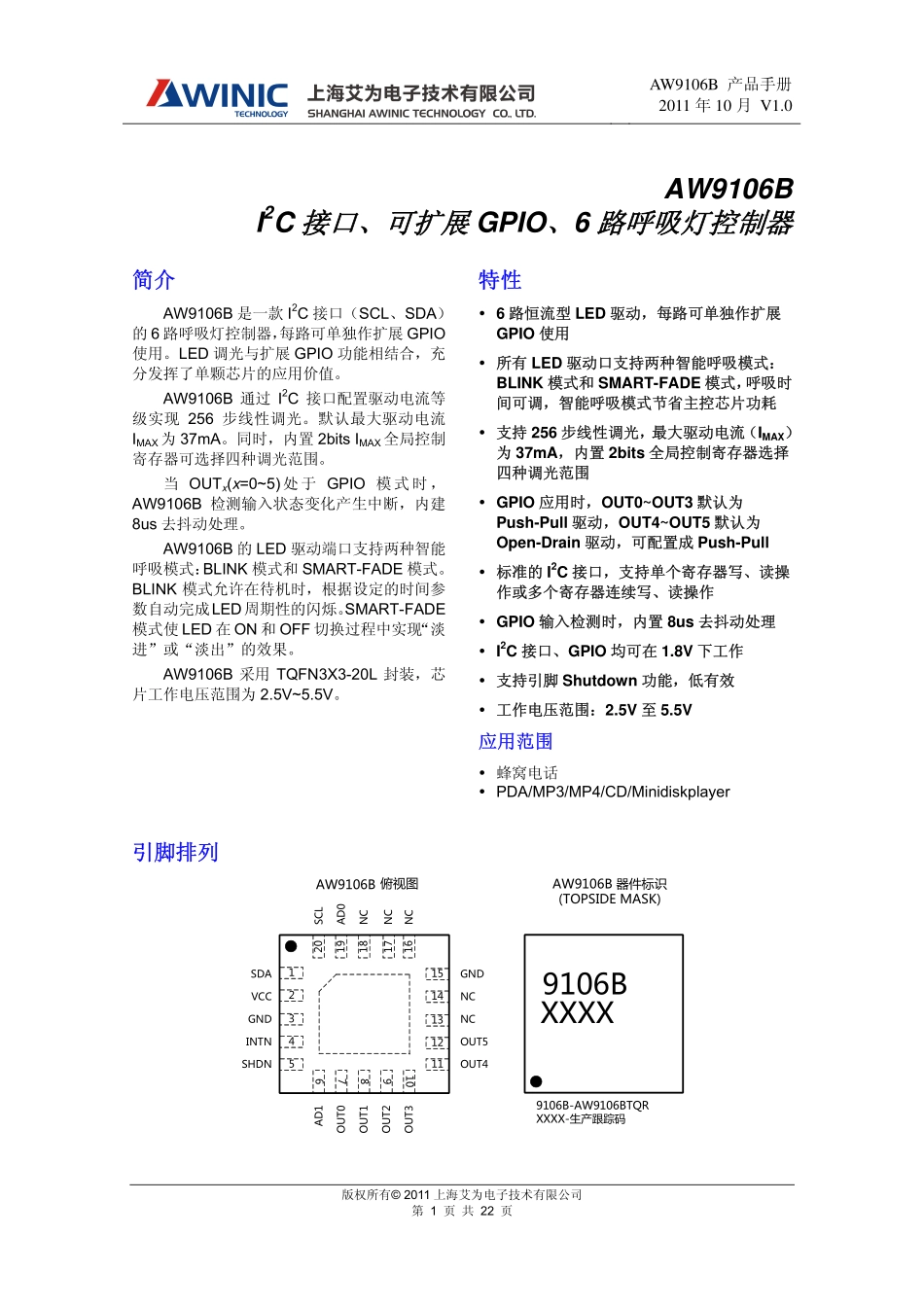

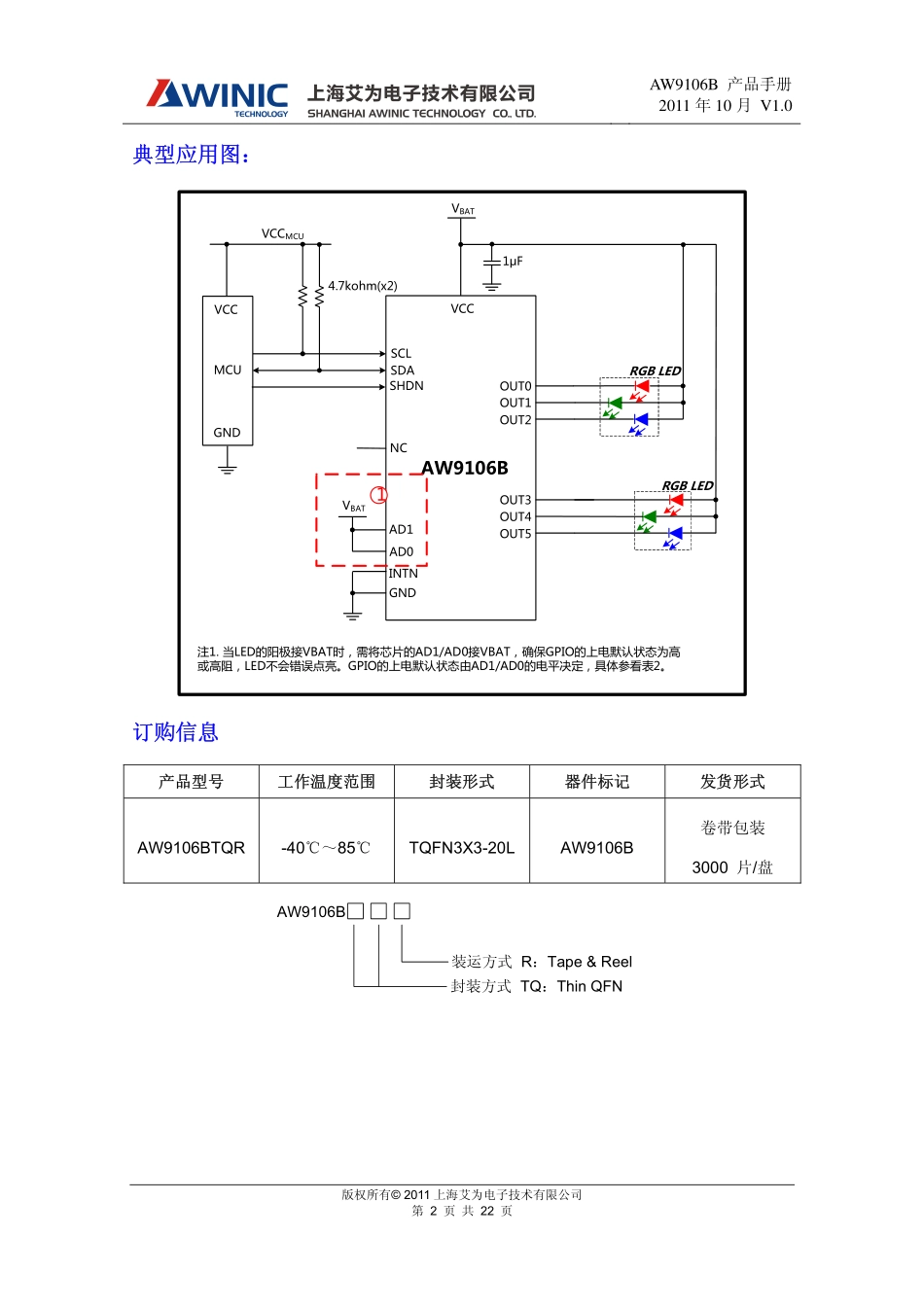

AW9106B产品手册2011年10月V1.0版权所有©2011上海艾为电子技术有限公司第1页共22页AW9106BI2C接口、可扩展GPIO、6路呼吸灯控制器简介AW9106B是一款I2C接口（SCL、SDA）的6路呼吸灯控制器，每路可单独作扩展GPIO使用。LED调光与扩展GPIO功能相结合，充分发挥了单颗芯片的应用价值。AW9106B通过I2C接口配置驱动电流等级实现256步线性调光。默认最大驱动电流IMAX为37mA。同时，内置2bitsIMAX全局控制寄存器可选择四种调光范围。当OUTx(x=0~5)处于GPIO模式时，AW9106B检测输入状态变化产生中断，内建8us去抖动处理。AW9106B的LED驱动端口支持两种智能呼吸模式：BLINK模式和SMART-FADE模式。BLINK模式允许在待机时，根据设定的时间参数自动完成LED周期性的闪烁。SMART-FADE模式使LED在ON和OFF切换过程中实现“淡进”或“淡出”的效果。AW9106B采用TQFN3X3-20L封装，芯片工作电压范围为2.5V~5.5V。特性�6路恒流型LED驱动，每路可单独作扩展GPIO使用�所有LED驱动口支持两种智能呼吸模式：BLINK模式和SMART-FADE模式，呼吸时间可调，智能呼吸模式节省主控芯片功耗�支持256步线性调光，最大驱动电流（IMAX）为37mA，内置2bits全局控制寄存器选择四种调光范围�GPIO应用时，OUT0~OUT3默认为Push-Pull驱动，OUT4~OUT5默认为Open-Drain驱动，可配置成Push-Pull�标准的I2C接口，支持单个寄存器写、读操作或多个寄存器连续写、读操作�GPIO输入检测时，内置8us去抖动处理�I2C接口、GPIO均可在1.8V下工作�支持引脚Shutdown功能，低有效�工作电压范围：2.5V至5.5V应用范围�蜂窝电话�PDA/MP3/MP4/CD/Minidiskplayer引脚排列SDAVCCGNDINTNSHDNGNDNCNCOUT5OUT4SCLAD0NCNCAD1OUT0OUT1OUT2OUT3NC12111314151098765432116171819209106BXXXX9106B-AW9106BTQRXXXX-生产跟踪码AW9106B俯视图AW9106B器件标识(TOPSIDEMASK)AW9106B产品手册2011年10月V1.0版权所有©2011上海艾为电子技术有限公司第2页共22页典型应用图：VCCGNDOUT0VCCMCUSCLSDA4.7kohm(x2)INTNMCUVCCOUT1OUT2AW9106BOUT3OUT4OUT5RGBLEDNCGNDRGBLEDSHDNAD1AD01VBATVBAT1μF注1.当LED的阳极接VBAT时，需将芯片的AD1/AD0接VBAT，确保GPIO的上电默认状态为高或高阻，LED不会错误点亮。GPIO的上电默认状态由AD1/AD0的电平决定，具体参看表2。订购信息产品型号工作温度范围封装形式器件标记发货形式AW9106BTQR-40℃～85℃TQFN3X3-20LAW9106B卷带包装3000片/盘AW9106B装运方式R：Tape&Reel封装方式TQ：ThinQFNAW9106B产品手册2011年10月V1.0版权所有©2011上海艾为电子技术有限公司第3页共22页绝对最大额定值（注1）参数范围电源电压VCC-0.3Vto6VSCL，SDA，AD0，AD1，INTN，SHDN，OUT0-5引脚-0.3VtoVCC最大功耗（PDmax，package@TA=25℃）3.2W封装热阻θJA31℃/W最大结温TJmax125℃存储温度范围-65℃to150℃引脚温度（焊接10秒）260℃ESD范围(注2)HBM，所有引脚±4000VLatch-up测试标准：JEDECSTANDARDNO.78CSEPTEMBER2010+IT：＋450mA-IT：-450mAAW9106B产品手册2011年10月V1.0版权所有©2011上海艾为电子技术有限公司第4页共22页电气特性测试条件：TA=25℃，VCC=3.8V（除非特别说明）。参数条件最小典型最大单位电源电压和电流VCC输入电源电压2.55.5VIshutdown关断电流SHDN=GND0.1μA模拟输出IMAXLED最大驱动电流配置DIMx为FFH37mAVdropOUTx输出Dropout压降IOUT=20mA60mV数字输出VOL输出低电平（OUT0～5）VCC=2.5V，IOUT=20mA200mVVCC=3.8V，IOUT=20mA140mVVCC=4.2V，IOUT=20mA110mVVOH输出高电平（OUT0～5）VCC=2.5V，IOUT=20mAVCC-300mVVCC=3.8V，IOUT=20mAVCC-210mVVCC=4.2V，IOUT=20mAVCC-180mV数字输入VIH逻辑高电平（SCL，SDA，SHDN，OUT0～5）1.4VVIL逻辑低电平（SCL，SDA，SHDN，OUT0～5）0.4V注1:如果器件工作条件超过上述各项极限值，可能对器件造成永久性损坏。上述参数仅仅是工作条件的极限值，不建议器件工作在推荐条件以外的情况。器件长时间工作在极限工作条件下，其可靠性及寿命可能受到影响。注2:HBM测试方法是存储在一个100pF电容上的电荷通过1.5KΩ电阻对引脚放电。测试标准：MIL-STD-883GMethod3015.8AW9106B产品手册2...
