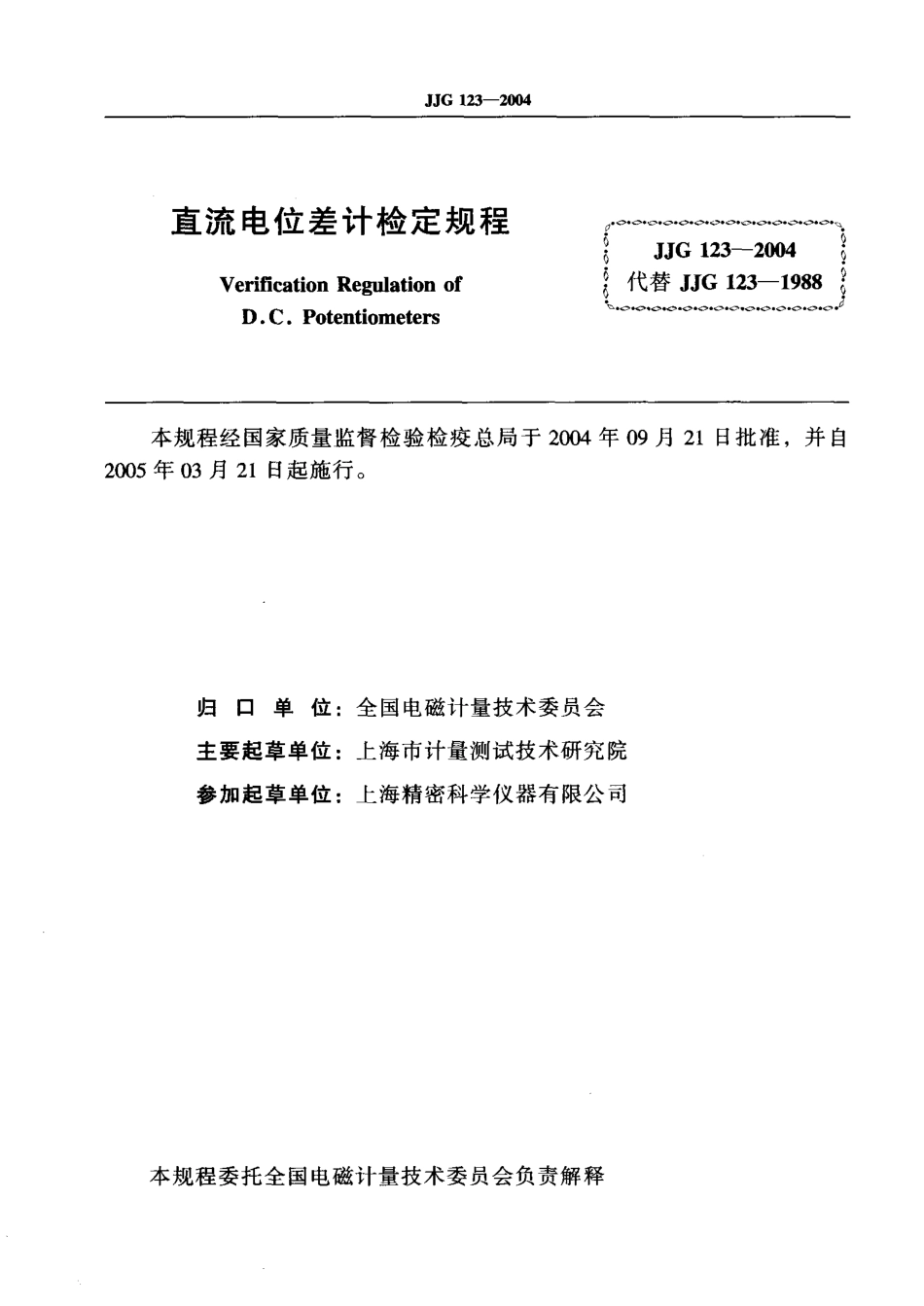

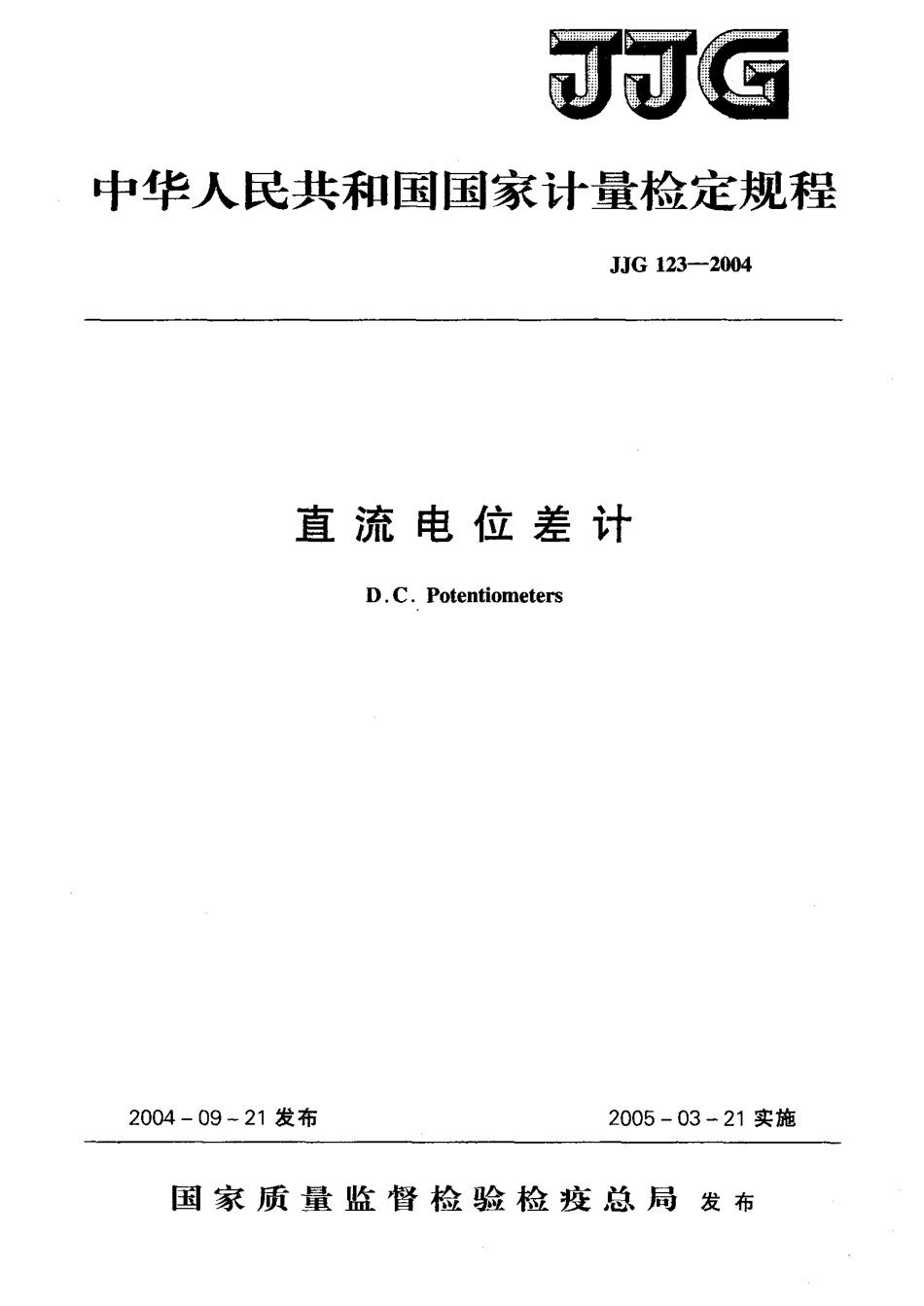

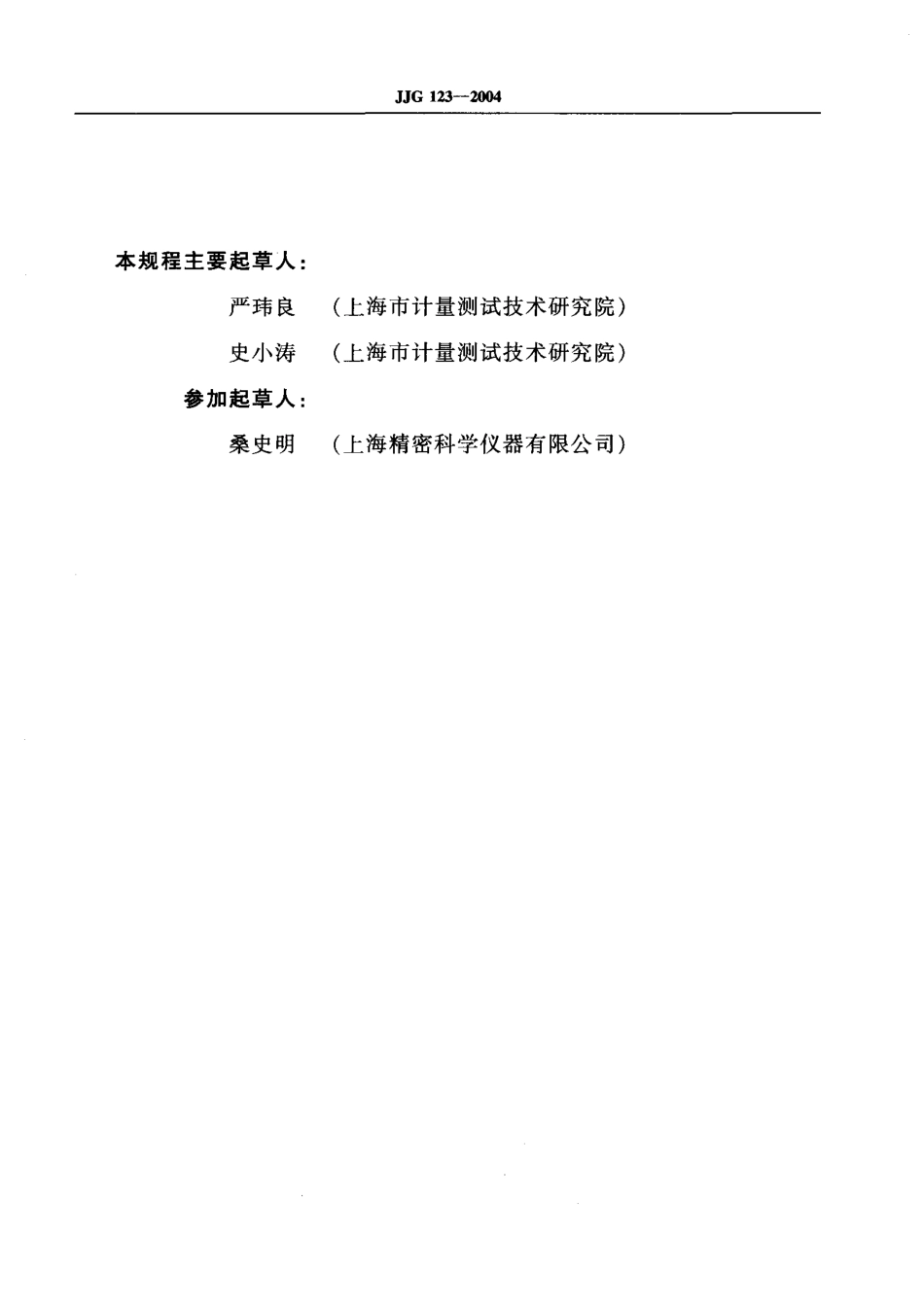

中华人民共和国国家计量检定规程JJG123-2004直流电位差计D.C.Potentiometers2004一09一21发布2005一03一21实施国家质量监督检验检疫总局发布JJG123-2004飞。.。.令·心直流电位差计检定规程广0.0.口.0.O.O.O.O.0.补口.口.0.O.VerificationRegulationofD.C.PotentiometersJJG123-2004代替JJG123-1988.0~_、_一0.0.0.o.0.0.o.0.o.o.口。.。.0-心.魁本规程经国家质量监督检验检疫总局于2004年09月21日批准，并自2005年03月21日起施行。归口单位:全国电磁计量技术委员会主要起草单位:上海市计量测试技术研究院参加起草单位:上海精密科学仪器有限公司本规程委托全国电磁计量技术委员会负责解释JJG123-2004本规程主要起草人:严玮良史小涛参加起草人:桑史明(上海市计量测试技术研究院)(上海市计量测试技术研究院)(上海精密科学仪器有限公司)JJG123-2004目录范围弓1用文献术语概述计量性能要求基本误差准确度等级测量盘的增量线性示值变差温度补偿盘测量盘在任意示值下的工作电流内附工作电流调节装置内附指零仪绝缘电阻2内j45‘U7n西9:可..…气511︺气~气口︸、︺Slf66.16.277.17.27.37.47.5通用技术要求外观及线路检查介电强度试验计量器具控制检定条件检定项目检定方法检定结果的处理附录A附录B检定周期一检定证书及检定结果通知书内页格式JJG123-2004直流电位差计检定规程范围本规程适用于准确度等级为0.0005级一0.1级的电阻型直流电位差计的首次检定，后续检定和使用中检验。本规程不适用于:a)自动获得零平衡的电位差计;b)用平衡检测器刻度获得部分指示值的电位差计;。)直流比较仪式电位差计;d)其他特殊用途的电位差计。2引用文献本规程引用下列文献JJF1059-1999《测量不确定度评定与表示》JJF1015-2002《计量器具型式评价和型式批准通用规范》GB4793-1995《测量、控制和试验室用电气设备的安全要求》GB3927-1983(直流电位差计》JB/T8611-1997《直流电位差计》使用本规程时应注意使用上述引用文献的现行有效版本。3术语3.1直流电位差计(以下简称电位差计)是一个测量电压的仪器，它用一个已知电压与被测电压相平衡，该已知电压可以由固定电流流过可调电阻或由可调电流流过固定电阻来获得，或者由它们的组合而获得。3.2测量盘确定被测量数值的标度盘，如有的话，还应乘上相应的量程系数。3.3有效量程对于某一规定量程系数，电位差计能按规定准确度测量的标度盘示值范围。3.4量程变换器一个可将有效量程乘上一个被称为“量程系数”的系数(例如0.1)的装置。3.5电位差计的标准化为了保证电位差计测量时的准确示值所必须的调整。3.6标度盘示值电位差计平衡后测量盘的置数。当电位差计标准化后确定被测量电压时，需乘上量程系数比。3.7辅助设备JJG123-2004能使电位差计按规定准确而安全地工作所必须的附加设备。它可以是，也可以不是电位差计整体的一部分。3.8分辨力相当于最低值测量的一个步进电压或最小分度电压。3.9电位差计的残余电动势当电位差计的测量盘都置于零时，由于电位差计自身的缘故，出现在测量端上的开路电压。3.10增量线性电位差计的综合线性由下列两方面表征:a)表示同一值的各个示值，测量盘的任何两个不同示值所产生的电压恒定性;b)任一测量盘的相邻示值之间产生的电压增量的恒定性。3.11基准值为了规定电位差计的准确度，供各有效量程用作参比的一个单值，除非制造单位另有规定，给出有效量程的基准值，为该量程中10的最高整数幂。例如:电位差计最大标度盘示值为1.8V,量程系数比为1,0.1和0.01，则各有效量程的基准值分别为LOV,O.IV和O.O1Vo4概述电位差计是测量电压的仪器，产生一个已知电压与被测电压相平衡，该已知电压可以由一个固定电流流过一个可调电阻，也可以由一个可调电流流过一个固定电阻而获得，或者由它们组合而获得。5计，性能要求基本误差基本误差由下列两部分组成:与基准值有关的常数项;与测量盘示值成比例的可变项。其表达式:_cIU_、石，‘二=士Tool‘+亩)(1)式中:Eli.—基本误差极限值，V;U—基准值，V;:—测量盘示值，V;c—准确度等级。基本误差公式中包括零电势。注:电位差计各有效量程的基准值U。应为该量程内最大10的整数幂。也可用相对误差公式表$11...
